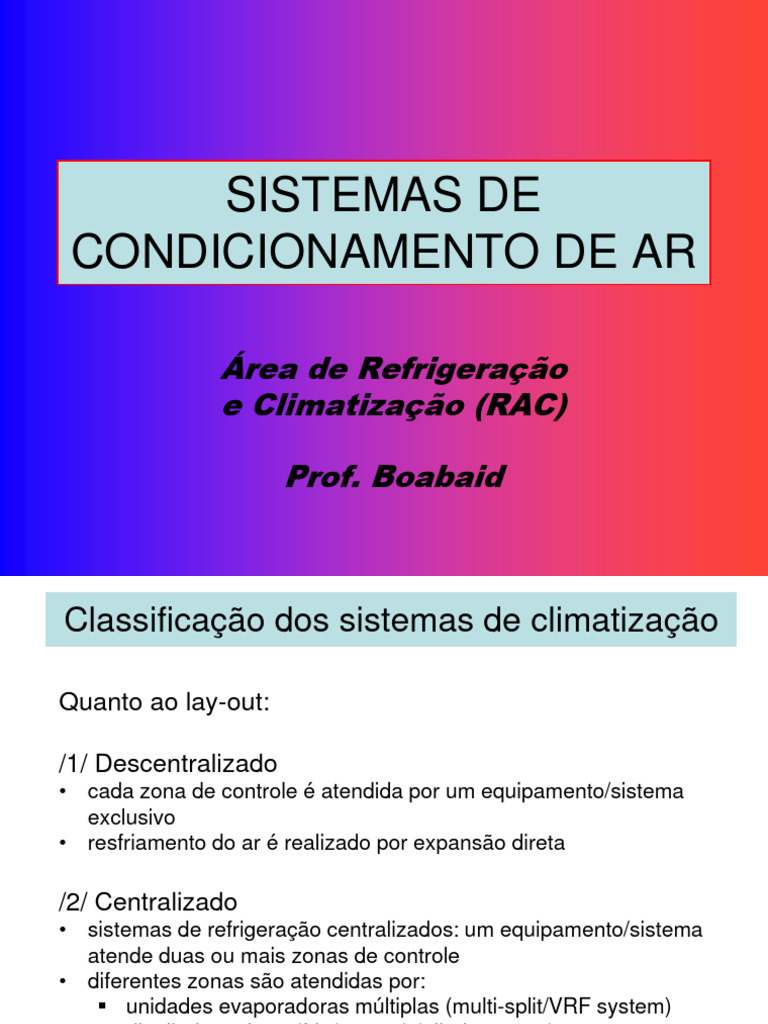

SISTEMAS DE

CONDICIONAMENTO DE AR

Área de Refrigeração
e Climatização (RAC)

Prof. Boabaid
Classificação dos sistemas de climatização

Quanto ao lay-out:

/1/ Descentralizado
• cada zona de controle é atendida por um equipamento/sistema
exclusivo
• resfriamento do ar é realizado por expansão direta

/2/ Centralizado
• sistemas de refrigeração centralizados: um equipamento/sistema
atende duas ou mais zonas de controle
• diferentes zonas são atendidas por:
▪ unidades evaporadoras múltiplas (multi-split/VRF system)
▪ distribuição de ar (frio/quente) (all-air system)
▪ distribuição de água (fria/quente) (all-water system)
▪ distribuição de ar e água (mixed system)
Classificação dos sistemas de climatização

Quanto ao fluido de resfriamento:

/1/ Refrigeração direta (expansão direta):

• o próprio fluído refrigerante está em contato com o ar a ser
climatizado

/2/ Refrigeração indireta (expansão indireta):

• o fluído refrigerante realiza o resfriamento de um fluído
secundário (geralmente água)
• o fluido secundário é quem entra em contato com o ar a serr
climatizado
Classificação dos sistemas de climatização
 Condicionador de ar de janela
Precisa ser instalado em uma
parede ou janela, de forma
que o condensador fique
exposto ao ar externo,
enquanto o evaporador fica
em contanto com o ar interno
Equipamento tipo “janela” (window-type)
Condicionador de ar de janela
 Arquitetura tipo “split”
No equipamento tipo “split” (separado), compressor e condensador são
montados em uma peça (a unidade condensadora, posicionada
externamente), enquanto o evaporador é montado em outra peça
(unidade evaporadora, posicionada no ambiente climatizado).
- bastante adaptáveis à arquitetura
- baixo nível de ruído (compressor posicionado externamente)
Arquitetura tipo “split”
Arquitetura tipo “split”
 Ciclo reverso
Equipamentos unitários podem operar em ciclo reverso, mediante a
ação de uma válvula reversora (válvula de 4 vias):
➢ a unidade condensadora (externa) passa a operar como
evaporadora  absorve calor do ar externo
➢ a unidade evaporadora (interna) passa a operar como
condensadora  transfere calor para o ambiente interno
 Arquitetura “multi-Split”
Em função da arquitetura separada, uma unidade condensadora pode
atender 2 ou mais unidades evaporadoras, facilitando em muito a
instalação

Cada evaporadora comunica-se com a condensador através das 2 linhas

tradicionais (alimentação e sucção) ↔ condensadora conta com tanque de
líquido e acumulador de sucção
Arquitetura “multi-split”
 Arquitetura multi-split: sistema VRF/VRV
Variable Refrigerant Flow – vazão de refrigerante variável
• a unidade evaporadora admite apenas a vazão de fluido refrigerante
necessária em cada momento
• a unidade condensadora tem a capacidade de ajustar a pressão e a vazão
do sistema → compressores de velocidade variável
 Arquitetura multi-split: sistema VRF/VRV

Condensadora disponibiliza uma linha principal de líquido e de sucção

Cada evaporadora é conectada por um ramal da linha de líquido e da linha de
sucção
 Arquitetura multi-split: sistema VRF/VRV
Derivações da linha principal:
• tipo “refnet joint”
• tipo “header”
Arquitetura multi-split: sistema VRF/VRV
Arquitetura multi-split: sistema VRF/VRV
Arquitetura “multi-split”: sistema VRF
 Sistema VRF

Permite maiores comprimentos de

linha, tanto horizontal quanto vertical
 Sistema VRF
Permite o controle individual de cada zona (cada evaporadora), inclusive com
resfriamento e aquecimento simultâneos
 Instalação central: distribuição de ar
Cada zona de controle recebe ar filtrado, resfriado e desumidificado
Instalação central: distribuição de ar
 Instalação central: distribuição de ar
• Sistema de vazão constante: cada zona de controle recebe uma
quantidade de ar fixa (pode ser ajustada durante o start-up ou
durante manutenção)
Instalação central: distribuição de ar
 Instalação central: distribuição de ar
O equipamento self-contained é um equipamento de climatização completo
(compressor, condensador, evaporador, dispositivo de expansão, filtros e
ventiladores) especialmente adequado para montagem com dutos

E - Ar externo
M - Mistura
R - Retorno
I - Insuflamento
A - Ar ambiente
Equipamento self-contained
Sistema self-contained
Sistema self-contained
 Sistema self-contained
Condensação a ar remota
 Sistema self-contained
Condensação a água
 Sistema a ar de zona simples
“self-contained” com condensação a ar

Casa de
máquinas
AR
EXTERNO q sensível
4
1 2’ INSUFLAMENTO q latente
2
RETORNO
2’’
 Sistema a ar de zonas múltiplas
• Cada zona de controle é atendida por uma “caixa” misturadora de ar
(VAV box - caixa de volume de ar variável)
• ar é fornecido frio para todo o sistema → a caixa pode realizar o
reaquecimento para atingir a temperatura desejada naquela zona
específica
Sistema a ar de zonas múltiplas
 Sistema a ar de zonas múltiplas
• VAV box com reaquecimento

ventilador
Tomada de ar
do sistema

reaquecimento
 Sistema de água gelada
Sistema de expansão indireta: o fluido refrigerante faz o resfriamento de
água (unidade “chiller”), e a água é utilizada para o resfriamento do ar
(unidade “fan-coil”):

Chiller com
condensação
a ar
 Sistema de água gelada
Chiller com condensação a água
 Sistema de água gelada
Chiller com condensação a ar Chiller com condensação a água
Instalação central: distribuição de ar
Sistema de água gelada
 Sistema hidrônico quente-frio
O mesmo sistema é capaz de produzir tanto resfriamento quanto aquecimento.
 Instalação central
Sistema self (expansão direta) x sistema de água gelada (expansão indireta)
 Unidade de tratamento de ar
• UTA – unidade de tratamento de ar (AHU – air handling unit)
 Unidade de tratamento de ar
• UTA – unidade de tratamento de ar (AHU – air handling unit)

Serpentina de
água gelada ou
filtro ventilador quente

Ar de
renovação ventilador
(externo)

retorno

insuflamento
 Unidade de tratamento de ar
• 1 – retorno / 2 – ventilador / 3 – filtros / 4 – serpentina de resfriamento (água gelada) /
5 – eliminador de gotas / 6 - insuflamentoo de ar
Unidade de tratamento de ar
Unidade de tratamento de ar
 DOAS
Dedicated Outside Air System – sistema dedicado a ar externo
• objetivo → insuflar (introduzir no ambiente) apenas a quantidade de ar
externo estritamente necessária em determinado momento
✓ quantidade de pessoas
✓ tipo de atividade
• ar pode ser aquecido ou resfriado (diversos métodos)
• quantidade de ar necessária pode ser controlada por:
o sensores de presença
o sensores de nível de concentração de CO2
DOAS
DOAS
DOAS
DOAS
DOAS
DOAS
DOAS
DOAS
DOAS
DOAS
 DOAS
• Recuperador de calor: uso de “rodas entálpicas”
VAV x DOAS
Termoacumulação
Termoacumulação
Ar condicionado automotivo
Ar condicionado automotivo
