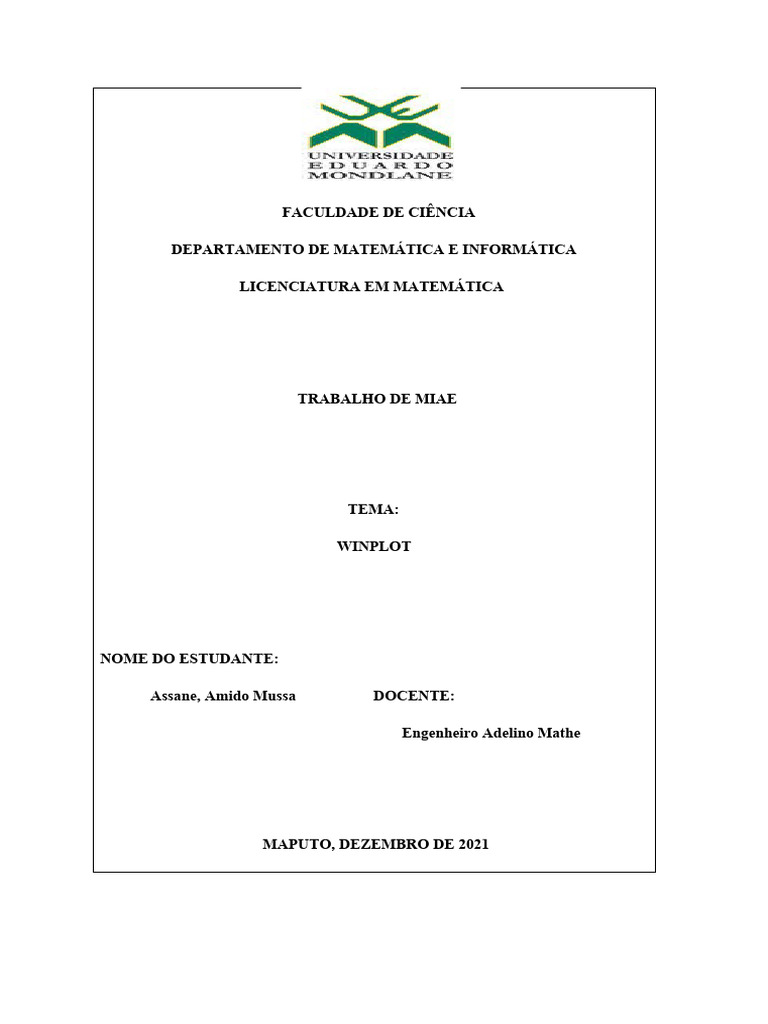

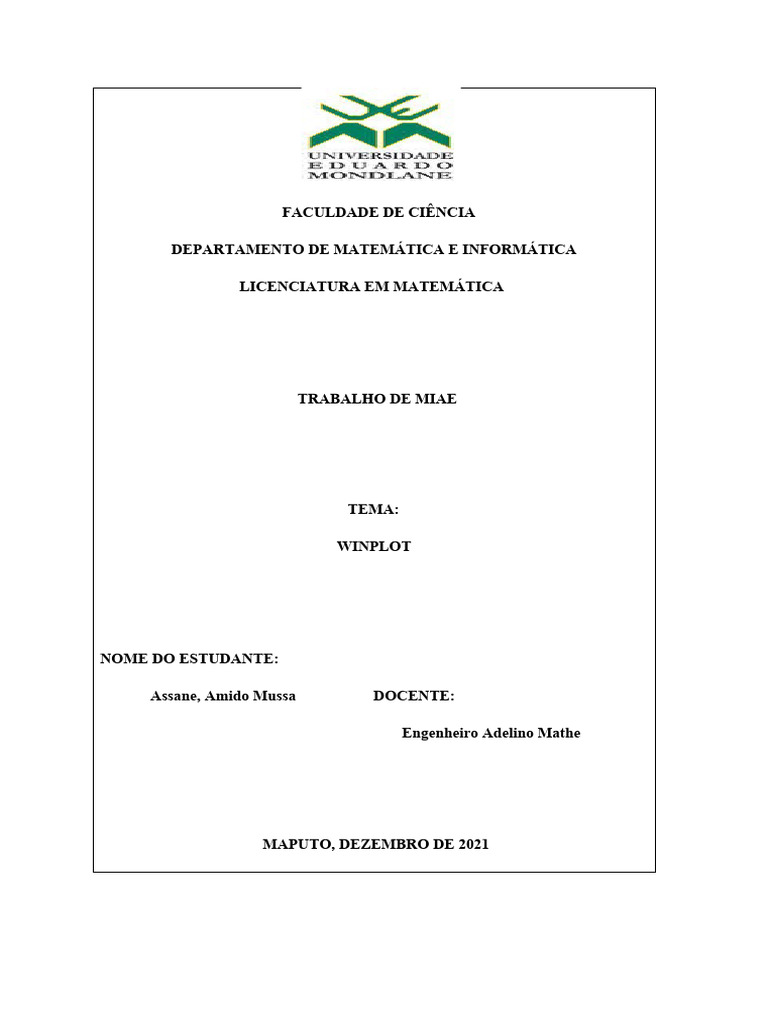

FACULDADE DE CIÊNCIA

DEPARTAMENTO DE MATEMÁTICA E INFORMÁTICA

LICENCIATURA EM MATEMÁTICA

TRABALHO DE MIAE

TEMA:

WINPLOT

NOME DO ESTUDANTE:

Assane, Amido Mussa DOCENTE:

Engenheiro Adelino Mathe

MAPUTO, DEZEMBRO DE 2021

CONTENTS

1. INTRODUÇÃO..................................................................................................................3

2. WINPLOT PARA FUNÇÕES 2 D.....................................................................................4

2.1. Exemplo 1: Esboce o gráfico da função fx=5∨senxtg (x)∨¿ com −2 π ≤ x ≤ 2 π ......4

2.2. Exemplo 2: Esboce o gráfico da função paramétrica x=3 cos 4 t e y=4 sen 3 t com
−2 π ≤ x ≤ 2 π ...........................................................................................................................5

2.3. Exemplo 3: Calcule a área entre as curvas y=ln x , y=x 2−6 x +8............................5

3. WINPLOT PARA GRÁFICOS 3 D...................................................................................7

3.1. Exemplo1: Plote o gráfico da função z=x 3+sen (3 x) com x , yϵ −2; 22..................8

3.2. Exemplo2: Sombrear a região delimitada pelas funções fx=xsenx e gx=−xsenx−1

quando −5 ≤ x ≤ 5....................................................................................................................8

2
 1. INTRODUÇÃO

É um dos grandes problemas no Ensino de Matemática, a apresentação de certos problemas

práticos referentes à Geometria Plana e Espacial, Geometria Analítica, estudo de funções,
neste caso, construção de gráficos, extremos de uma função e outros elementos do estudo
completo. O Winplot é um programa de domínio público, produzido por Richard Parris, da
Phillips Exeter Academy, em New Hampshire. Este software ésimples e com enúmeras
vantagem tais como: ser simples, utilizar pouca memória e dispor de vários recursos
pertinentes nos diversos níveis de PEA.

WINPLOT é um programa para plotar gráficos de funções Matemáticas, de uma ou duas

variáveis, utilizando o Windows. Além disso, executa uma série de outros comandos,
permitindo inclusive realizar animações de gráficos com um ou mais parâmetros.

Este trabalho tem como o objectivo geral estudar o manuseamento do Winplot. E tem como
objectivos específicos o uso do software Winplot para:

 Usar o Winplot para representações gráficas (2D);

 Uso o Winplot para representações gráficas (3D);

 Uso o Winplot para cálculo de áreas limitadas por funções.

3
 2. WINPLOT PARA FUNÇÕES 2 D

Para gráficos em 2 D com o Winplot, escolhe-se a opção 2−dim da opção janela e:

a) O comando básico para plotagem de funções explícitas ( F 1) deve clicar-se na
opção Equação/Explícita e introduzir a função explícita y=f ( x ) e no caso de
determinar o domínio, introduzir os valores mínimo e máximo de x e clicar na
opção Travar intervalo (confirmação do pedido). Podendo mudar a cor com a
opção Cor, no caso de necessidade e, finalmente, clicar no ok para executar;
b) O comando básico para plotagem de funções paramétricas ( F 2) deve clicar-se na
opção Equação/Paramétricas e introduzir a função explícita x=f ( t ) e y=g ( t ) e
no caso de alteração da variação de t .
2.1. Exemplo 1: Esboce o gráfico da função f ( x )=5∨sen ( x ) tg (x )∨¿ com
−2 π ≤ x ≤ 2 π

Pass Procedimento
o

Da opção Windows, escolher a opção 2−dim e

depois a opção Equation;

De seguida, escolher opção Explicit Equation,

introduzir na janela aberta: f ( x )=5∗|¿|,
introduzir o low x :0 e high x :2∗pi e selecionar
Lock interval;

Executar com clique na opção Ok .

4
 2.2. Exemplo 2: Esboce o gráfico da função paramétrica x=3 cos ( 4 t ) e
y=4 sen ( 3 t ) com −2 π ≤ x ≤ 2 π

Pass Procedimento
o

5
 Da opção Windows, escolher a opção 2−dim e
depois a opção Equation e de seguida a opção
Parametric e introduzir na janela aberta:

i. Primeira função: f ( t )=3 cos ( 4 t );

ii. Segunda função: g ( t )=4 sen ( 3 t );
iii. Intervalo: −2∗pi (low t ) e 2∗pi (
high t );
iv. Execução: clicar na opção Ok .

2.3. Exemplo 3: Calcule a área entre as curvas y=ln ( x ) , y=x 2−6 x +8 .

Passo Procedimento Saídas

6
 Da opção Windows , escolher a 2 – dim ,
escolher a opção Equation e de seguida,
escolher a opção Explicit e digitar
f ( x )=ln ( x ), escolher a opção duplicate e
introduzir g ( x )=x 2−6 x +8.
1

Da opção two, escolher a opção

1.intersections e clicar em next
intersection para obter o ponto
A(1.75094 , 0.56015) e B ¿)

7
 Do comando two, integrate (f(x)-g(x))dx e
introduzir o limite inferior 1.75084 e limite
superior 4.58857 de x ;

Marcar o método trapezoidal, overlay

para visualizar a área A e clicar em
definite para obter A=4.02435 ;

3. WINPLOT PARA GRÁFICOS 3 D

Para traçar gráficos em 3 D com o Winplot, escolhe-se a opção 3−dim da Windows e:

a) O comando básico para plotagem de funções explícitas ( F 1) deve clicar-se na opção
Equation e, seguidamente, Explicit e introduzir a função explícita z=f ( x , y ) e no
caso de restringir o domínio, introduzir os valores mínimos e máximos de x e de y e,
finalmente, clicar no ok para executar;
b) O comando básico para plotagem de funções paramétricas ( F 2) deve clicar-se na
opção Equation/Parametric e introduzir a função explícita x=f ( t ) e y=g ( t ) e no
caso de alteração da variação de t

8
 2
3.1. Exemplo1: Plote o gráfico da função z=x 3 +sen (3 x) com ( x , y ) ϵ [−2; 2 ] .

Pass Procedimento Saídas

o

Da opção Windows, escolher a opção

3−dim e depois a opção Equation e de
seguida, escolher a opção Explicit e
introduzir na janela aberta:

i. Superfície: z=xx x+ sen ( 3 y );

ii. Divisões: 36 e Pontos plotados
15 0;

iii. Domínio: {low

low x :−2 e high x : 2
y :−2 e high y :2
;

iv. Opção: clicar no “fast draw”;

v. Execução: clicar no Ok .

3.2. Exemplo2: Sombrear a região delimitada pelas funções f ( x )=xsen ( x ) e

g ( x )=−xsen ( x )−1 quando −5 ≤ x ≤ 5.

Pass Procedimento

9
o

Da opção Windows, escolher a opção 2−dim e

depois a opção Equation e de seguida a opção e
introduzir na janela aberta:

i. Primeira função: y=xsin ( x );

ii. Segunda função: y=− xsen ( x )−1;
iii. Opção: clicar no “entre”;
iv. Intervalo: −5 (esquerdo) e 5 (direito);
v. Execução: clicar no sombrear.
