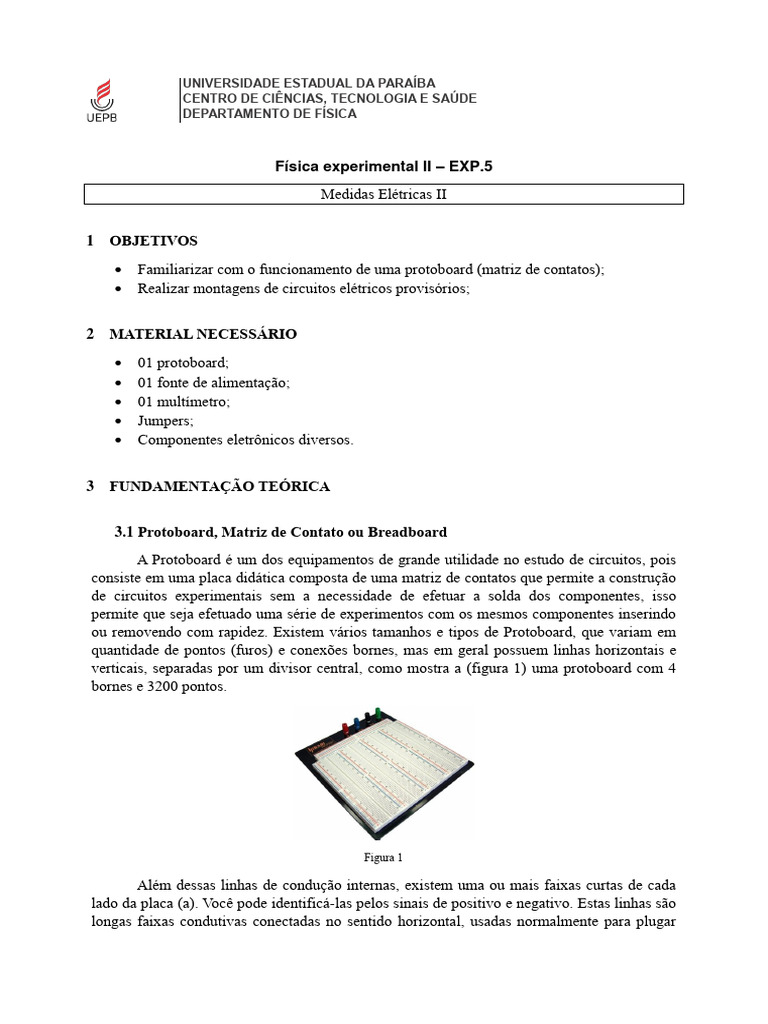

UNIVERSIDADE ESTADUAL DA PARAÍBA

CENTRO DE CIÊNCIAS, TECNOLOGIA E SAÚDE

DEPARTAMENTO DE FÍSICA

Física experimental II – EXP.5

Medidas Elétricas II

1 OBJETIVOS
 Familiarizar com o funcionamento de uma protoboard (matriz de contatos);
 Realizar montagens de circuitos elétricos provisórios;

2 MATERIAL NECESSÁRIO
 01 protoboard;
 01 fonte de alimentação;
 01 multímetro;
 Jumpers;
 Componentes eletrônicos diversos.

3 FUNDAMENTAÇÃO TEÓRICA

3.1 Protoboard, Matriz de Contato ou Breadboard

A Protoboard é um dos equipamentos de grande utilidade no estudo de circuitos, pois
consiste em uma placa didática composta de uma matriz de contatos que permite a construção
de circuitos experimentais sem a necessidade de efetuar a solda dos componentes, isso
permite que seja efetuado uma série de experimentos com os mesmos componentes inserindo
ou removendo com rapidez. Existem vários tamanhos e tipos de Protoboard, que variam em
quantidade de pontos (furos) e conexões bornes, mas em geral possuem linhas horizontais e
verticais, separadas por um divisor central, como mostra a (figura 1) uma protoboard com 4
bornes e 3200 pontos.

Figura 1

Além dessas linhas de condução internas, existem uma ou mais faixas curtas de cada
lado da placa (a). Você pode identificá-las pelos sinais de positivo e negativo. Estas linhas são
longas faixas condutivas conectadas no sentido horizontal, usadas normalmente para plugar
Medidas Elétricas II

cabos de alimentação (bateria). Os furos (alvéolos) possuem na sua parte interna (que não
pode ser vista) contatos elétricos de metal (grampos), de modo que ao encaixarmos fios ou
terminais de componentes, ele é conectado de modo firme ao circuito (figura 2). Desta forma
não é preciso usar solda.

Figura 2

Os contatos sob os furos obedecem a uma organização de interligação padronizada.

Assim, cada fila vertical de furos está interligada. Isso quer dizer que todos os terminais de
componentes que estejam numa mesma fila vertical estarão interligados (b).

4 PROCEDIMENTO EXPERIMENTAL
4.1 PARTE A – Montagem de circuitos.
1. Reproduza no protoboard os seguintes diagramas:

a) b)

c) d)

a) Determine a 𝑅𝑒𝑞 da associação.

b) Determine a tensão no 𝑅3 .
c) Forneça a tensão necessária para os LEDs.

Física experimental II – EXP.5

Material Adaptado dos Manuais CIDEPE® 2
Medidas Elétricas II

2. Reproduza no Protoboard os seguintes diagramas:

a) b)

a) O que ocorre com sistema, utilizando uma voltagem abaixo do necessário para o
LED? E ao desligar a fonte?
b) Aponte possíveis utilizações do fotoresistor.

Física experimental II – EXP.5

Material Adaptado dos Manuais CIDEPE® 3
