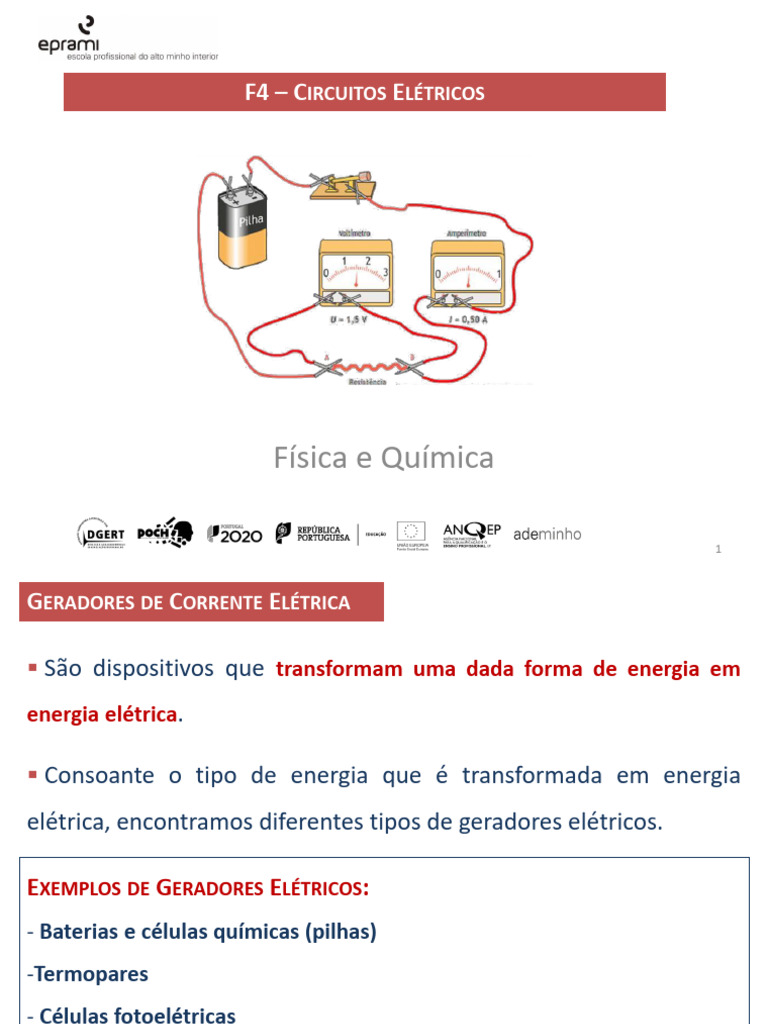

F4 – CIRCUITOS ELÉTRICOS

Física e Química

1
GERADORES DE CORRENTE ELÉTRICA

▪ São dispositivos que transformam uma dada forma de energia em

energia elétrica.

▪ Consoante o tipo de energia que é transformada em energia

elétrica, encontramos diferentes tipos de geradores elétricos.

EXEMPLOS DE GERADORES ELÉTRICOS:

- Baterias e células químicas (pilhas)
-Termopares
- Células fotoelétricas
- Dínamos
- Gerador de Van de Graaff
2
BATERIAS E CÉLULAS QUÍMICAS

▪ Dispositivos que transformam energia química em energia elétrica.

A primeira pilha que existiu foi construída

por Alexandre Volta (1715 – 1827) e era
constituída por duas placas de metais
diferentes (zinco e cobre) separados por
um filtro embebido em ácido sulfúrico.
3
TERMOPARES

▪ Dispositivos que transformam energia térmica em energia elétrica.

Dois metais diferentes soldados nas suas extremidades e

submetendo uma delas a uma elevação de temperatura geram
uma corrente elétrica. Este conjunto de dois metais diferentes
constitui um termoelétrico ou termopar.

Termopares 4
CÉLULAS FOTOELÉTRICAS

▪ Dispositivos que transformam energia luminosa em energia elétrica.

5
DÍNAMOS

▪ Dispositivos que transformam energia mecânica em energia elétrica.

O dínamo é constituído por um íman fixo em um eixo móvel, ao

redor deste eixo existe uma bobina. O íman gira com a bobina
ao seu redor, gerando a variação do campo magnético do íman,
surgindo então, uma corrente.
Esta corrente elétrica é utilizada para acender o farol do
bicicleta, ou qualquer led que seja instalado no circuito.

6
GERADOR DE VAN DE GRAAFF

▪ Dispositivos que transformam energia mecânica em energia elétrica.

O gerador de Van Graaff é máquina destinada a laboratórios de

Física Nuclear, constituída por dois cilindros ligados por uma
correia em que existe geração de eletricidade por fricção e por
indução. Os geradores de Van der Graaf atingem tensões de
milhões de Volt.

Gerador de Van Graaff 7

CARGA ELÉTRICA
Um corpo fica sujeito a uma carga elétrica, ou seja, fica eletrizado
quando perde ou capta eletrões.

A unidade no Sistema Internacional (SI) para a unidade de carga

elétrica é o coulomb e representa-se por um C.

TIPOS DE CARGAS ELÉTRICAS:

- Quando o número de eletrões é superior ao número de protões, o
corpo tem carga negativa.
- Quando o número de eletrões é inferior ao número de protões, o
corpo tem carga positiva.
8
FORÇA ELÉTRICA
Duas partículas carregadas eletricamente exercem uma força uma
na outra, designada por FORÇA ELÉTRICA.

TIPOS DE FORÇAS ELÉTRICAS:

- Quando as cargas têm o mesmo sinal, gera-se uma força elétrica
repulsiva.
- Quando as cargas têm sinais contrários, gera-se uma força
elétrica atrativa.
9
FORÇA ELÉTRICA. A LEI DE COULOMB
A intensidade força elétrica é dada pela LEI DE COULOMB.

q1  q2 Fel – força elétrica (N)

Fel = k  2
K – constante ( 9,0 x 109 N.m2/C2)
d q1 – carga elétrica 1 (C)
q2 – carga elétrica 2 (C)
D – distância (m)
Simulador LEI DE COULOMB:
https://phet.colorado.edu/sims/html/coulombslaw/latest/coulombslaw_all.html?locale=pt_BR
10
 
CAMPO ELÉTRICO E
É uma região do espaço onde se faz sentir a ação de uma ou mais
cargas elétricas ou a ação de um campo magnético variável.


O CAMPO ELÉCTRICO, E , É UMA GRANDEZA VECTORIAL QUE:
- caracteriza o campo eléctrico num dado ponto;
- é criado (tem origem) por cargas eléctricas e campos magnéticos
variáveis;
- manifesta-se através da acção que exerce sobre cargas eléctricas;
- tem como unidade SI o newton por coulomb, N.C-1 (ou volt por
metro, V.m-1);
- pode ser visualizado através da linhas de campo.
11
 
CAMPO ELÉTRICO E
Define-se campo elétrico como a força que uma partícula eletrizada
exerce numa outra partícula que se encontra à distância d.

Q – carga criadora
q – carga de prova

E – campo elétrico(N/C)
Fel
E= Fel – força elétrica (N)
q q – carga elétrica (C)

12
 
CAMPO ELÉTRICO E

CARACTERÍSTICAS DO VECTOR CAMPO ELÉCTRICO, E:
- É radial, pois tem a direcção do raio que passa pelo ponto;

- Se a carga criadora é positiva  campo eléctrico centrífugo (a)

- Se a carga criadora é negativa  campo eléctrico centrípeto (b)

- A intensidade do campo eléctrico é tanto maior quanto maior for o

módulo da carga criadora e quanto menor for a distância do ponto a
esta carga

13
LINHAS DO CAMPO ELÉTRICO

▪ Em cada ponto do espaço, o vetor campo elétrico é tangente às

linhas de campo e tem o sentido dessas linhas;

▪ Orientadas no mesmo sentido do campo e que nunca se

intersetam;

▪ Iniciam-se nas cargas elétricas positivas e dirigem-se para as

cargas elétricas negativas;

▪ A densidade de linhas de campo aumenta à medida que a

intensidade do campo elétrico aumenta;

▪ As linhas de campo elétrico uniforme são paralelas.

14
LINHAS DO CAMPO ELÉTRICO

LINHAS DE CAMPO ELÉTRICO GERADO POR LINHAS DE CAMPO ELÉTRICO GERADO

DUAS CARGAS POSITIVAS POR DUAS CARGAS NEGATIVAS

LINHAS DE CAMPO ELÉTRICO GERADO

POR DUAS CARGAS CONTRÁRIAS 15
LINHAS DO CAMPO ELÉTRICO UNIFORME

▪ O campo elétrico cujo vetor é igual em todos os pontos do

espaço, diz-se uniforme.

▪ Um campo elétrico será uniforme numa dada região se for

constante, isto é, se mantiver a direção, sentido e módulo em
todos os pontos dessa região, sendo as linhas de campo paralelas,
retilíneas e encontrarem-se todas à mesma distância.

▪Simulador de cargas e campos:

https://phet.colorado.edu/sims/html/charges-and-fields/latest/charges-and-
16
fields_all.html?locale=pt_BR
EXERCÍCIOS

17
EXERCÍCIO 1

1. Observe a figura ao lado e os dados nela inseridos. As cargas

elétricas pontuais q1, q2, q3 e q4 têm igual módulo e estão em
repouso nos vértices de um quadrado cujo centro é o ponto O.
Selecione a alternativa correta que completa a frase.
No ponto O o campo elétrico criado pelas quatro cargas elétricas é …
(A) – nulo.
(B) – tem a direção da diagonal do quadrado
com sentido de q4 para q2.
(C) - tem a direção da diagonal do quadrado
com sentido de q1 para q3.
(D) – tem direção perpendicular ao plano do quadrado. 18
EXERCÍCIO 2

2. Determine a intensidade do campo elétrico criado por uma força

elétrica de 1,7 x 109 N que atuou numa carga pontual q = 2,0 x10-3 C.

EXERCÍCIO 3
3. Identifique as transformações de energia que ocorrem nos
seguintes gerador:
a) Gerador de Van Graaff;
b) Baterias;
c) Termopares;
d) Células fotoelétricas.
19
EXERCÍCIO 4

4. Complete os seguintes esquemas, colocando o sentido da linha

de campo.

carga negativa

carga positiva
20
EXERCÍCIO 5

5. Na figura ao lado estão representadas duas placas metálicas

paralelas, uma com carga positiva e outra com carga negativa,
originando um campo elétrico uniforme. Admita que no ponto P, é
colocada uma partícula com carga negativa.
5.1. Selecione o único esquema que representa corretamente o
sentido da linha de campo e da força elétrica que atua na partícula.

21
EXERCÍCIO 6

6. A intensidade do campo elétrico num determinado espaço é de

2,5 x 104 N/C. Calcule a intensidade da força elétrica exercida nesse
ponto numa partícula com carga elétrica de 7,5 x10-9 C.

EXERCÍCIO 7

7. Uma partícula com carga elétrica q1 = 2,0 x 10-7 C e outra com

carga elétrica q2 = - 3,0 x 10-7 C estão separadas pela distância de
3,0 m.
7.1. Calcule a intensidade da força elétrica exercida na partícula de
carga elétrica positiva.
7.2. Represente na carga elétrica negativa o sentido e a direção da
força elétrica a que fica sujeita.
7.3. Indique, justificando, a intensidade da força elétrica exercida
na carga elétrica negativa. 22
 CIRCUITOS ELÉTRICOS

Conjunto de componentes ligados por fios condutores de

forma apropriada.

onde uma forma de energia é

Gerador Elétrico transformada em energia elécrica (ex.
baterias e dínamos)

A energia eléctrica é transformada em

Recetor(es)
outras formas de energia (Ex. motor
eléctrico, lâmpada, aquecedor eléctrico,
entre muitos outros)

23
 CIRCUITOS ELÉTRICOS
Símbolos de alguns dispositivos elétricos

Dispositivos Símbolos

Pilha

Fonte de
alimentação

24
 Dispositivos Símbolos

Motor

Fios de
ligação

Resistência

25
 Dispositivos Símbolos

Lâmpada

Interruptor
fechado

Interruptor
aberto

26
 CIRCUITOS ELÉTRICOS

Regras de segurança na utilização de aparelhos

elétricos

VIDEO Napo em… choques elétricos

https://www.napofilm.net/pt/napos-
films/napo-in-shocking-situations
ou
https://www.youtube.com/watch?v=2N
7fOYZYx2g

27
28
 CIRCUITOS ELÉTRICOS
Efeitos da corrente elétrica nos seres vivos

29
 CIRCUITOS ELÉTRICOS

Corrente Elétrica

A corrente elétrica é um movimento orientado de partículas com

carga elétrica (eletrões ou iões).

Movimento orientado das cargas

elétricas

30
 CIRCUITOS ELÉTRICOS
Sentido da Corrente
Elétrica
A corrente elétrica pode circular através de um circuito em dois
sentidos opostos: sentido real e sentido convencional.

Sentido convencional Sentido real

+ - + -
31
 CIRCUITOS ELÉTRICOS
CIRCUITO ABERTO E CIRCUITO FECHADO

Circuito fechado

Circuito aberto
32
 CIRCUITOS ELÉTRICOS
Circuitos elétricos em série e em paralelo

Associação em série

Há um único trajeto para a corrente elétrica.

33
 CIRCUITOS ELÉTRICOS

Associação em paralelo

Há mais do que um trajeto oferecido à

passagem da corrente elétrica.
34
 EXERCÍCIOS
EXERCÍCIO 1
1. Considere o circuito elétrico da figura.
1.1. Indique para o circuito representado qual é:
a) A fonte de energia.
b) O recetor de energia
1.2. Como se designa o componente
representado pela letra C? Qual é a sua
função no circuito elétrico?
1.3. Represente esquematicamente o
circuito elétrico representado na figura e
indique por meio de seta o sentido
convencional da corrente elétrica. 35
 EXERCÍCIOS
EXERCÍCIO 2
2. Observe as figuras seguintes:

Figura 1 Figura 2
2.1. Faça corresponder cada uma das figuras às seguintes
associações:
a) associação em paralelo.
b) associação em série.
2.2. Distinga circuito em série de circuito em paralelo. 36
 EXERCÍCIOS
EXERCÍCIO 3
3. Nas frases seguintes, assinale a hipótese correta de modo a
obter afirmações verdadeiras.
a)Um condutor metálico possui / não possui electrões livres.
b)Quando não há corrente eléctrica, os electrões livres movem-se
ordenadamente / desordenadamente.
c)A corrente eléctrica nos fios condutores é um movimento
ordenado / desordenado de electrões livres.
d)Num circuito cuja fonte de energia é uma pilha, o movimento dos
electrões é do pólo positivo / negativo para o pólo positivo /
negativo. O sentido convencional é do pólo positivo / negativo
para o pólo positivo / negativo. 37
 Diferença de Potencial – d.d.p
❑ A diferença de potencial entre dois pontos de um condutor é a
“quantidade” de energia transferida para esse condutor, por unidade
de carga (q) que o atravessa.

❑ A diferença de potencial representa-se pela letra U, sendo a

unidade SI o volt – V.
❑Mede-se com um voltímetro, instalado em paralelo no circuito.
38
 Intensidade de corrente
❑ A intensidade de corrente mede a quantidade de cargas que atravessa
o circuito.

❑ A intensidade de corrente representa-se pela letra I, sendo a

unidade SI o ampere – A.
❑ Mede-se com um amperímetro, instalado em série no circuito.
39
 Diferença de Potencial – U

Grandeza Unidade Aparelho

física SI de medida
Nome diferença de
potencial Volt Voltímetro
(d.d.p)
Símbolo U V

Instalado em paralelo no circuito elétrico.

40
 Intensidade de corrente – I

Grandeza Unidade Aparelho de

física SI medida
Nome Intensidade de
corrente Ampere Amperímetro
Símbolo I A

Instalado em série no circuito elétrico.

41
 CIRCUITOS ELÉTRICOS
• A diferença de potencial nos terminais de uma associação de
lâmpadas em …
Série Paralelo

é idêntica à soma da ddp nos

terminais de cada lâmpada. tem o mesmo valor em qualquer
dos terminais das lâmpadas

V = V1 + V 2 V = V 1 = V2 42
 CIRCUITOS ELÉTRICOS
• A intensidade da corrente em circuitos com lâmpadas
associadas em:

Série Paralelo

tem o mesmo valor em

qualquer ponto a intensidade da corrente no circuito
principal é idêntica à soma da
intensidade da corrente nas várias
I = I1 = I2 ramificações

I = I1 + I 2 43
Baterias
Uma bateria é um conjunto de várias pilhas associadas em série. Assim para alem
de se aumentar a tensão elétrica, reduz-se o espaço necessário num aparelho para
instalar as pilhas individualmente.

Por exemplo, uma pequena

bateria de 9V é constituída
internamente pelo equivalente
a seis pilhas associadas em
de 1,5 V série
44
Associação de Baterias
A maior parte dos aparelhos que usa pilhas necessita, quase
sempre, mais do que uma pilha. As pilhas podem associar-se em
série e paralelo. Nas ligações em série a tensão aumenta, nas
ligações em paralelo a bateria pode fornecer maior corrente mas
a tensão mantêm-se igual a cada uma delas individualmente.

45
 EXERCÍCIOS
EXERCÍCIO 1

1- Observe o circuito e os dados

nele assinalados e determina a
resistência de cada uma das
lâmpadas.

46
CONDUTORES E ISOLADORES

• Em determinados corpos sólidos, alguns eletrões estão tão

fracamente atraídos aos núcleos que podem deslocar-se através
do corpo – materiais condutores (conduzem bem a corrente elétrica).

• Porém, noutros materiais, todos os eletrões estão fortemente atraídos

aos núcleos de modo a não poderem se deslocar – materiais
isoladores (conduzem mal a corrente elétrica)..

47
Resistência Elétrica

No entanto, todos os materiais, incluindo os condutores, apresentam uma

certa oposição ao deslocamento das cargas eléctricas, a que chamamos
resistência

Medida da oposição que um material apresenta à

passagem da corrente eléctrica

• A resistência representa-se pela letra R. A unidade SI para a

resistência é o ohm – Ω .
• A resistência elétrica de um condutor realiza-se diretamente com
um ohmímetro

48
Cálculo do valor da resistência elétrica com o código de cores

O valor de uma resistência pode ser determinado recorrendo a um

código de cores, inscrito no dispositivo sob a forma de bandas
coloridas

49
Reóstato

Resistências variáveis de um reóstato

50
Cálculo do valor da resistência elétrica equivalente (Req)

Associação de Associação de
resistências em resistências em
série paralelo

Req = R1 + R2 + R3

51
LEI DE OHM

Resistência
A unidade do SI de resistência eléctrica é o ohm e simboliza-
se por Ω (letra grega omega). Tem este nome em
homenagem ao físico alemão George Simon Omega, pelos
seus estudos sobre a corrente eléctrico desenvolvido no séc.
XIX.
George Simon Omega Ohm
(1787 – 1854)

Este cientista descobriu experimentalmente que a diferença de

potencial, U, nas extremidades de um condutor é diretamente

proporcional à intensidade da corrente eléctrica, I, que percorre o

condutor. 52
LEI DE OHM

Como determinar a resistência de um condutor eléctrico?

Medição indirecta de uma resistência:

▪ Consiste em medir a tensão ou diferença de potencial nos terminais da

resistência e a intensidade que a percorre, construindo o circuito:

53
LEI DE OHM

▪ A partir dos valores obtidos podemos determinar a resistência aplicando a

seguinte expressão:

▪ Há certos condutores que têm uma resistência constante, ou seja,

independente da tensão nos seus terminais (a uma temperatura
constante). Estes condutores seguem a LEI DE OHM.

54
LEI DE OHM
Podemos distinguir dois tipos de condutores:
Condutores óhmicos Condutores não óhmicos
Seguem a lei de Ohm: a Não seguem a lei de Ohm: a
resistência é constante. resistência não é constante.
Ex. filamento de tungsténio das Ex. Componentes eletrónicos.
lâmpadas.

55
EFEITO DE JOULE
Este efeito consiste na libertação de energia, sob a forma de
calor, num condutor metálico, devido à passagem da corrente
elétrica.

Para um mesmo material, a Para um mesmo material, a

resistência elétrica é tão maior resistência elétrica é tão maior
quanto maior for o comprimento quanto maior for a espessura do
do condutor condutor, ou seja, quanto maior
for a sua área de secção reta

56
 EXERCÍCIOS
EXERCÍCIO 2
2- Durante uma atividade laboratorial mostrou-se o seguinte circuito
elétrico:
• 4 pilhas associadas em séries (UPILHA=1,5v)

• 2 lâmpadas associadas em séries

• 2 lâmpadas associadas em paralelo

• 4 voltímetros instalados de forma a medir tensão elétrica nos

terminais de cada lâmpada do circuito elétrico

• 1 interruptor
57
 EXERCÍCIOS
2.1. Indique qual dos esquemas seguintes poderá corresponder ao
circuito elétrico.

58
 EXERCÍCIOS
2.2. Determine a tensão elétrica nos terminais da associação em
série das quatro pilhas.

2.3. Indique o motivo pelo qual se associam pilhas em série.

2.4. Esquematize o circuito elétrico, instalado mais um voltímetro, de

forma a medir a d.d.p. nos terminais da associação das pilhas.

59
 EXERCÍCIOS
EXERCÍCIO 3

3. Considere os circuitos elétricos cujos esquemas estão indicados

nas seguintes figuras

Circuito A Circuito B

Indique, para cada circuito, quais são os valores da diferença de

potencial registada nos voltímetros.
 EXERCÍCIOS
EXERCÍCIO 4

4.- Observe o circuito seguinte:

A intensidade da corrente lida no amperímetro A1 é 3,0 A.

Indique qual é a intensidade da corrente registada nos
amperímetros A2 e A3.

61
 EXERCÍCIOS
EXERCÍCIO 5

5.- Observe o circuito elétrico. As lâmpadas L1 e L2 são iguais. O

amperímetro A3 regista 0,5 A. Qual é a intensidade da corrente
registada nos amperímetros A1 e A2?

62
 EXERCÍCIOS
EXERCÍCIO 6
6.- Um aquecedor de imersão, submetido a uma diferença de
potencial de 220 V, é percorrido por uma corrente de
intensidade 5,0 A. Calcule a intensidade da corrente que
atravessa a resistência desse aquecedor quando a diferença
de potencial for de 120 V.
EXERCÍCIO 7
7.- Um resistor submetido a uma diferença de potencial de 24 V
é percorrido pela corrente elétrica de 0,6 A. Calcula:
a)A resistência elétrica desse resistor.
b)O valor da diferença de potencial a que fica sujeito, quando a
intensidade da corrente que o percorre é de 0,3 A.

63
 EXERCÍCIOS
EXERCÍCIO 8

8.- Observe atentamente o gráfico 1.

a)Identifique os condutores óhmicos. Justifique.

b)Determine a resistência elétrica do condutor A.

64
 EXERCÍCIOS
EXERCÍCIO 9
9. As resistências são recetores que transformam toda a energia elétrica que
recebem em calor. O calor libertado pela passagem da corrente elétrica é
designado por efeito de Joule ou efeito térmico.

9.1.Indique, justificando, de cada uma das seguintes situações, sem efetuar

cálculos, qual dos circuitos há libertação de maior calor por efeito de Joule.

9.1.1. Nos circuitos A ou B, sabendo que passa a mesma intensidade da corrente

e durante o mesmo tempo.

65
 EXERCÍCIOS
EXERCÍCIO 9
9.1.2. Nos circuitos E e F, com a mesma resistência ligada à mesma fonte de
energia, durante intervalos de tempo diferentes.

9.2. Calcule a energia libertada por efeito Joule na resistência de um ferro de

engomar com uma potência de 2300 W durante 30 s.

66
 EXERCÍCIOS
EXERCÍCIO 10

10.- Um aspirador de potência 2000 W funcionou durante 3,5 h.

a) Calcule a energia elétrica consumida pelo aspirador em kWh.

b) Calcule o custo do funcionamento do aspirador na situação descrita. (1kWh =

0,0733 €)

67
 Campo Magnético

Campo Magnético B


O campo magnético, B , é uma grandeza vetorial que:
- se faz sentir a ação de um íman ou de uma corrente elétrica- é
criado (tem origem) por ímanes e correntes elétricas;
- representa-se pela letra ;
- tem como unidade SI o tesla, T;
- pode ser visualizado através da linhas de campo.

68
 
Campo Magnético B
Os ímanes são objetos que atraem outros que tenham ferro na
sua composição. Os ímanes exercem forças de atração ou de
repulsão e são essas forças à distância que associamos a
campos magnéticos.

Qualquer íman, independentemente da sua forma, tem

tipicamente duas extremidades chamadas pólos:

Um pólo norte (N) e um pólo sul (S).

69
Linhas de Campo Magnético

70
 Linhas de Campo Magnético e Linhas de Campo Elétrico
Linhas de Campo Magnético Linhas de Campo Eléctrico

- São linhas que se iniciam nas

- São linhas fechadas, que
cargas elétricas positivas e
começam no pólo norte e
dirigem-se para as cargas
terminam no pólo sul.
elétricas negativas.

71
 Linhas de Campo Magnético e Linhas de Campo Elétrico

- O n.º de linhas de campo por unidade de área é proporcional à

intensidade do campo: quanto maior a densidade de linhas de
campo, mais intenso é o campo .

EA > EB
BB > BA

72
 Linhas de Campo Magnético e Linhas de Campo Elétrico

- Quando as linhas de campo são paralelas entre si, e são

constantes - campos magnético e elétrico uniformes.
 
B E

73
 FLUXO MAGNÉTICO

❑ Grandeza física relacionada com o número de linhas de campo

que atravessam uma determinada espira;

❑ Representa-se pela letra grega φ (lê-se “fi”), sendo a unidade no

SI o Weber (Wb).

n – normal (perpendicular) à
espira
 = B  A  cos  B – vetor campo magnético
α – ângulo formado entre o
vetor campo magnético e a
normal à espira
De que é que depende o fluxo magnético que atravessa
uma espira?

 O valor do fluxo magnético que atravessa uma espira depende

da orientação da espira;

A espira está colocada perpendicularmente

ao campo magnético
De que é que depende o fluxo magnético que atravessa
uma espira?

 O valor do fluxo magnético que atravessa uma espira depende

da orientação da espira;

A espira está colocada na mesma direção

do campo magnético
 EXERCÍCIOS

EXERCÍCIO 1
1. Considere uma espira plana de área 0,2 m2 que é atravessada por
um campo magnético de intensidade 0,01 T.

Determine:

a) O fluxo magnético quando o vetor campo magnético é perpendicular

à espira. (R: φ =2 x 10-3 Wb)
 EXERCÍCIOS
EXERCÍCIO 2

2. Considere uma espira plana de área 0,2 m2 que é atravessada por

um campo magnético de intensidade 0,001 T.

Determine o fluxo magnético quando o vetor campo magnético é

tangente à espira (α= 90º). (R: φ = 0 Wb)
 EXERCÍCIOS
EXERCÍCIO 3

3. Considere uma espira plana de área 0,2 m2 que é atravessada por

um campo magnético de intensidade 0,001 T.

Determine:

O fluxo magnético quando o vetor campo magnético faz um angulo de

50º com a normal à espira. (R: φ = 1,286 x 10-4 Wb)
 EXERCÍCIOS
EXERCÍCIO 4

4. O fluxo magnético através de uma espira de 120 cm2 de superfície é

de 0,04 Wb.

Determine a intensidade do campo magnético uniforme ponde está

colocada a espira, sabendo que o vetor campo magnético faz um
ângulo de 55º com a normal à superfície. (R: B = 5,8 T)
