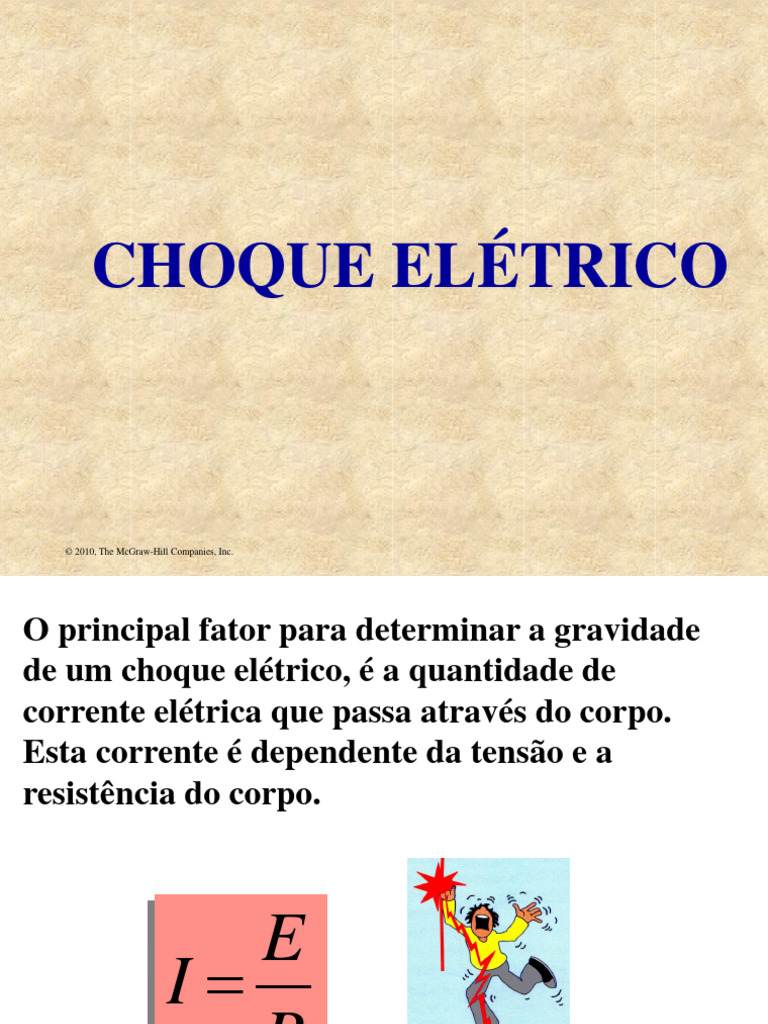

CHOQUE ELÉTRICO

© 2010, The McGraw-Hill Companies, Inc.

O principal fator para determinar a gravidade
de um choque elétrico, é a quantidade de
corrente elétrica que passa através do corpo.
Esta corrente é dependente da tensão e a
resistência do corpo.

E
I
R
© 2010, The McGraw-Hill Companies, Inc.
A resistência eléctrica (R) é a oposição
ao fluxo de corrente num circuito e é
medida em ohms (Ω).

A pele seca é um bom

isolante; a umidade
reduz a resistência da
pele, o que explica a
intensidade de choque
ser maior quando as
mãos estão molhadas.
© 2010, The McGraw-Hill Companies, Inc.
A tensão (E) é a pressão que faz
com que o fluxo de corrente
elétrica circule em um circuito e
é medida em volts (V).
A quantidade de tensão que é
perigosa para a vida varia de
acordo com cada indivíduo
devido às diferenças na
resistência do corpo e doenças
cardíacas. Geralmente, os
níveis de tensão acima de 30
volts são considerados
perigosos.
© 2010, The McGraw-Hill Companies, Inc.
A corrente elétrica (I) é a taxa de fluxo de
eletrons num circuito e é medida em amperes (A).

Geralmente, qualquer fluxo de corrente

acima de 0.005 A ou 5 mA é considerado
perigoso.
© 2010, The McGraw-Hill Companies, Inc.
 1 Ampere
(1,000 mA)
900

100 Coração deixa de bombear

10 Prende

5 Trip setting for GFCI

2 Choque leve
1 Limiar de sensibilidade
© 2010, The McGraw-Hill Companies, Inc. mA
 Exemplo: Se você entrou em contato direto
com 120 volts e sua resistência do corpo é
100.000 ohms, então a corrente, que fluiria,
seria:
Esta corrente está
no limiar de
120V
I  0.0012 A 1.2 mA percepção, de
100, 000  modo que produz
apenas um
formigamento.
Se você está suado e com os pés descalços,
então a sua resistência à terra pode ser tão
baixa como 1000 ohms. A corrente seria:

120V Este é um choque letal

I  0.12 A  120 mA capaz de resultar em
1, 000 
morte!
© 2010, The McGraw-Hill Companies, Inc.
O caminho através do corpo é outro fator que
influencia o efeito de um choque elétrico.

Uma corrente circulando da mão para o pé,

passando através do coração e uma parte do
© 2010, The McGraw-Hill Companies, Inc.
 AC (corrente alternada) é de três a cinco
vezes mais perigoso do que DC
(corrente contínua) para o mesmo valor
de tensão DC e AC . AC provoca
espasmos musculares, muitas vezes a
“contração". O punho aperta em torno
da fonte de corrente, resultando em
uma exposição prolongada com
queimaduras graves.

DC (corrente contínua) tende a causar

uma contração convulsiva dos
músculos, muitas vezes forçando a
vítima para longe para evitar maior
exposição atual.
© 2010, The McGraw-Hill Companies, Inc.
A lesão relacionada com eletricidade mais
comum é uma queimadura. Queimaduras
elétricas são resultado da corrente elétrica que
flui através dos tecidos ou dos ossos. A queima
em si pode ser apenas na superfície da pele ou
nas camadas mais profundas.
Queimaduras por arco
são resultado da
temperatura
extremamente elevada
causada por um arco
elétrico próximo ao corpo
Queimaduras de contato são
resultado do contato da pele
com as superfícies quentes.
© 2010, The McGraw-Hill Companies, Inc.
 Equipamento de
proteção pessoal

© 2010, The McGraw-Hill Companies, Inc.

A operação segura depende em grande parte de
todo o pessoal estar informado e consciente dos
potenciais perigos. Sinalização de segurança e
etiquetas indicam áreas ou tarefas que podem
representar risco para o pessoal e / ou
equipamentos.

© 2010, The McGraw-Hill Companies, Inc.

 Vestuário adequado

© 2010, The McGraw-Hill Companies, Inc.

As luvas de borracha são usadas para impedir
que a pele entre em contato com circuitos
energizados. A capa de couro exterior é usada
para proteger a luva de borracha contra
perfurações e outros danos.

© 2010, The McGraw-Hill Companies, Inc.

Vestuário de proteção para
alta tensão - equipamento
especial de proteção
disponível para aplicações
de alta tensão incluem
mangas de alta tensão,
botas de alta tensão,
capacetes de proteção não
condutores, óculos não
condutor e proteção facial.

© 2010, The McGraw-Hill Companies, Inc.

Vara de manobra - são
ferramentas isoladas concebidas
para a operação manual das
seccionadoras de alta tensão, a
remoção de fusíveis de alta
tensão e de inserção, bem como a
conexão e remoção de terras
temporários em circuitos de alta
tensão.
Sondas de curto circuito - são
usadas em circuitos desenergisado
para descarregar todos os
capacitores com carga ou cargas
estáticas acumuladas que podem
estar presentes quando a energia
do circuito estiver desligada.
© 2010, The McGraw-Hill Companies, Inc.
Protetores Faciais – protetores faciais devem ser
usados durante todas as operações de comutação
onde haja possibilidade de danos aos olhos ou ao
rosto por arcos elétricos, ou de voar ou de queda
de objetos que podem resultar de uma explosão
elétrica.

© 2010, The McGraw-Hill Companies, Inc.

 Dicas de segurança
➢Nunca tome um choque de propósito.

➢Mantenha material ou equipamento pelo menos

3 metros de distância de linhas elétricas de alta
tensão.
➢Não feche nenhuma chave, a menos que você
seja familiarizado com o circuito que controla e
sabe a razão para que seja aberta.

➢Ao trabalhar em qualquer circuito, tomar

medidas para assegurar que o interruptor de
controle não seja operada em sua ausência.

© 2010, The McGraw-Hill Companies, Inc.

➢Evite, tanto quanto possível, trabalhar em
circuitos " vivo".

➢Ao instalar novas máquinas, assegurar que

toda a estrutura metálica esteja eficiente e
permanentemente ligada à terra.

➢Sempre trate circuitos como " vivo" até que

tenha provado que não são. É uma boa prática
fazer uma medição, antes de começar a
trabalhar em um circuito desenergizado.
➢Evite tocar em qualquer objeto aterrado,
enquanto trabalha com equipamentos elétricos.

© 2010, The McGraw-Hill Companies, Inc.

➢Não toque dentro de equipamento energizado
enquanto ele está sendo operado. Isto é
particularmente importante em circuitos de alta
tensão.

➢Lembre-se que, mesmo com um sistema de

controle 120V, pode-se muito bem ter uma
tensão maior no painel. Trabalhar sempre para
que esteja claro a localização de qualquer tensão
mais elevadas.

➢Use boas práticas elétricas mesmo em fiação

temporária para teste. Às vezes você pode
precisar fazer conexões alternativas, mas torná-
las seguras o suficiente para que eles não sejam
em si um risco elétrico
© 2010, The McGraw-Hill Companies, Inc.
➢Ao trabalhar em equipamentos energizados
contendo tensões acima de aproximadamente
30 V, trabalhe com apenas uma mão. Manter
uma mão fora do caminho reduz muito a
possibilidade de passar uma corrente pelo peito.

➢Descarregue os capacitores antes de manuseá-

los. Capacitores conectados em circuitos de
controle de motores vivos podem armazenar uma
carga letal por um tempo considerável após a
tensão nos circuitos ter sido desligada.

© 2010, The McGraw-Hill Companies, Inc.

 Espaços confinados
Todos os perigos
encontrados em
um espaço de
trabalho regular
também podem
ser encontrados
em um espaço
confinado. No
entanto, eles
podem ser ainda
mais perigosos
em um espaço
confinado do que
em um local de
trabalho regular.
© 2010, The McGraw-Hill Companies, Inc.
Um "espaço confinado " é um espaço que tem
riscos específicos de saúde e segurança
associados a ele. Tais espaços requerem
autorização para a entrada e exigem a avaliação
de procedimentos em conformidade com o padrão
da Administração de Segurança e Saúde da
empresa.
