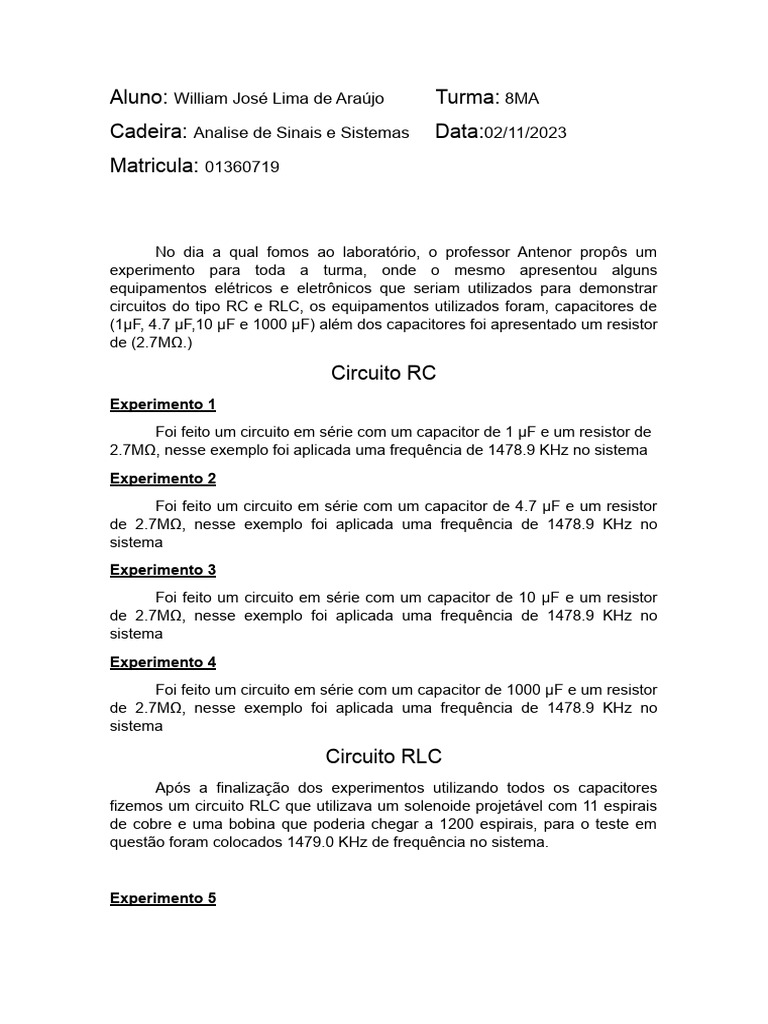

Aluno: William José Lima de Araújo Turma: 8MA

Cadeira: Analise de Sinais e Sistemas Data:02/11/2023

Matricula: 01360719

No dia a qual fomos ao laboratório, o professor Antenor propôs um

experimento para toda a turma, onde o mesmo apresentou alguns
equipamentos elétricos e eletrônicos que seriam utilizados para demonstrar
circuitos do tipo RC e RLC, os equipamentos utilizados foram, capacitores de
(1µF, 4.7 µF,10 µF e 1000 µF) além dos capacitores foi apresentado um resistor
de (2.7MΩ.)

Circuito RC
Experimento 1
Foi feito um circuito em série com um capacitor de 1 µF e um resistor de
2.7MΩ, nesse exemplo foi aplicada uma frequência de 1478.9 KHz no sistema
Experimento 2
Foi feito um circuito em série com um capacitor de 4.7 µF e um resistor
de 2.7MΩ, nesse exemplo foi aplicada uma frequência de 1478.9 KHz no
sistema
Experimento 3
Foi feito um circuito em série com um capacitor de 10 µF e um resistor
de 2.7MΩ, nesse exemplo foi aplicada uma frequência de 1478.9 KHz no
sistema
Experimento 4
Foi feito um circuito em série com um capacitor de 1000 µF e um resistor
de 2.7MΩ, nesse exemplo foi aplicada uma frequência de 1478.9 KHz no
sistema

Circuito RLC
Após a finalização dos experimentos utilizando todos os capacitores
fizemos um circuito RLC que utilizava um solenoide projetável com 11 espirais
de cobre e uma bobina que poderia chegar a 1200 espirais, para o teste em
questão foram colocados 1479.0 KHz de frequência no sistema.

Experimento 5
 Foi feito um circuito em série com um solenoide de 11 espirais de cobre,
logo após um capacitor de 10 µF e por último um resistor de 2.7MΩ, nas
extremidades do experimento foram postos dois cabos para a captação das
ondas que passariam pelo sistema.
Experimento 6
Foi feito um circuito em série com uma bobina de 1200 espirais de
cobre, logo após um capacitor de 10 µF e por último um resistor de 2.7MΩ, nas
extremidades do experimento foram postos dois cabos para a captação das
ondas que passariam pelo sistema.

Calculo do Circuito RC

Passo 1 – Calcular a reatância capacitiva Xc

F = Valor da frequência em Hz
C = Valor do capacitor

Xc = 1 / (2 x π x F x C)

Obs.: X = Multiplicação, não variável

Passo 2 – Calcular a impedância capacitiva Zc

C = (Valor da reatância capacitiva XC)
ZC = -j x C
ZC = (Valor da reatância capacitiva) / 90º Ω

Passo 3 – Calculo da impedância total Z

R = Resistencia
Zc = (Valor da impedância capacitiva)
Z = R + Zc

Passo 4 – Calcular a Corrente I

I = Corrente
V = Tensão
Z = (Valor da impedância total)

Passo 5.1 – Calcular a tensão no resistor Vr

R = Resistencia
I = Corrente
Vr = R x I

Passo 5.2 – Calculo de tensão no capacitor Vc

Zc = Impedância Capacitiva
I = Corrente
Vc = Zc x I

Calculo do Circuito RLC

Passo 1 – Calcular reatâncias XL e XC

F = Valor da frequência em Hz
L = Valor do Indutor
C = Capacitor

XL = 2 x π x F x L

XC = 1 / (2 X π X F X C)

Obs.: X = Multiplicação, não variável

Passo 2 - Calcular impedância ZL e ZC

j = Ângulo de 90º
C = (Valor da reatância indutiva XL)

ZL = +j x c
ZL = +j (Valor obtido em XL)
ZL = Valor obtido em XL / 90º Ω

C = (Valor da reatância capacitiva XC)

ZC = -j x c
ZC = -j (Valor obtido em XC)
ZC = Valor obtido em XC / -90º Ω

Passo 3 – Calculo de impedância Z

R = Valor do resistor
Z = √ R + (ZL + ZC)

Passo 4 – Calcular corrente I

I = Corrente
V = Tensão
Z = Impedância
I=V/Z
Passo 5.1 – Calcular tensão no resistor
R = resistência
I = Corrente

VR = R X I

passo 5.2 – Calcular tensão no indutor

ZL = Impedância indutiva
I = Corrente

VL = ZL X I

Passo 5.3 – Calcular tensão no capacitor

ZC = Capacitância indutiva
I = Corrente

VC = ZC X I
-------------------------------------------------------------------------------------------
Experimento 1 - Calculo
C = 1µF
F = 14789000 Hz
R = 2.700.000 Ω

Experimento 2 – Calculo
C = 4.7 µF
F = 14789000 Hz
R = 2.700.000 Ω
Experimento 3 – Calculo
C =10 µF
F = 14789000 Hz
R = 2.700.000 Ω
Experimento 4 – Calculo
C =1000 µF
F = 14789000 Hz
R = 2.700.000 Ω

Experimento 5 – Calculo
C =10 µF
F = 14789000 Hz
R = 2.700.000 Ω
L = 11 espirais

Experimento 6 – Calculo
C =10 µF
F = 14789000 Hz
R = 2.700.000 Ω
L = 1,1593193759758958954871820392278735e-11

F = ω/ 2π = 1/2π x 1/√LC
F2π = 1 / √LC
√LC = 1 / F x 2π
LC = 1 / (F x 2π)²
L = 1/ C x (F x 2π)²
L = 1/10 x 10^-6(14789000 x 2π)²
L = 1 / 8.62575077e10
L = 1,1593193759758958954871820392278735e-11

Lista de materiais utilizados

Capacitor de 1 µF

Meramente ilustrativo

Capacitor de 4.7 µF
 Meramente ilustrativo

Capacitor de 10 µF

Meramente ilustrativo

Capacitor de 1000 µF

Meramente ilustrativo
Resistor de 2.7 MΩ

Meramente ilustrativo

Solenoide de 11 espirais

Bobina de 0 a 1200 espirais

Osciloscópio de dois canais

Potenciômetro
