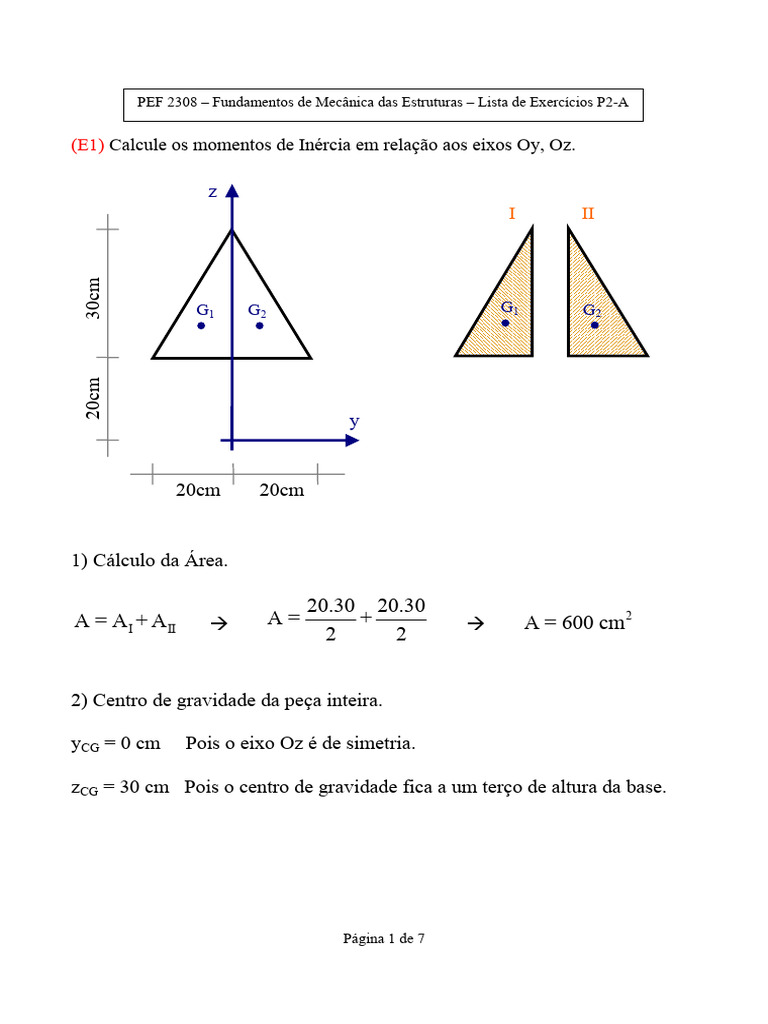

PEF 2308 – Fundamentos de Mecânica das Estruturas – Lista de Exercícios P2-A

(E1) Calcule os momentos de Inércia em relação aos eixos Oy, Oz.

z
I II
30cm

G1 G2 G1 G2
20cm

20cm 20cm

1) Cálculo da Área.

20.30 20.30
A = A I + A II Æ A= + Æ A = 600 cm 2
2 2

2) Centro de gravidade da peça inteira.

yCG = 0 cm Pois o eixo Oz é de simetria.

zCG = 30 cm Pois o centro de gravidade fica a um terço de altura da base.

Página 1 de 7
 PEF 2308 – Fundamentos de Mecânica das Estruturas – Lista de Exercícios P2-A

3) Centro de gravidade da peça separada.

20
y ICG = - cm z ICG = 30 cm
3

20
y IICG = cm z IICG = 30 cm
3

4) Cálculo do Momento de Inércia em relação ao eixo Oy.

Podemos usar a peça inteira:

40.303
I y = ICG + A.d 2 Æ Iy = + 600.302 Æ I y = 570 000 cm 4
36

5) Cálculo do Momento de Inércia em relação ao eixo Oz.

Devemos usar a peça separada:

 30.203  20  
2

I z = I zI + I zII Iz = 2.  + 300.    I z = 40 000 cm 4

Æ  36  3   Æ


Página 2 de 7
 PEF 2308 – Fundamentos de Mecânica das Estruturas – Lista de Exercícios P2-A

Calcule os Momentos de Inércia em relação aos seus eixos principais de inércia.

(E3) z
t
24cm 12cm 24cm
I
12cm

y II
48cm

G
12cm

III s
12cm 12cm 12cm

1) Calculo do Centro de Gravidade.

sCG = 0 Pois Ot é um eixo de simetria da peça.

A I .t CGI + A II .t CGII + A III .t CGIII

t CG =
A I + A II + A III

60.12.66 +12.48.36 + 36.12.6

t CG = Æ t CG = 41 cm
60.12 +12.48 + 36.12

2) Momento de Inércia em relação ao eixo Oy.

I y = I Iy + I IIy + I IIIy

60.123
I Iy = I Is + A I .d 2
Æ I Iy = + 60.12.(66 - 41) 2 = 458 640 cm 4
12

Página 3 de 7
 PEF 2308 – Fundamentos de Mecânica das Estruturas – Lista de Exercícios P2-A

12.483
I IIy = I IIs + A II .d 2
Æ I IIy = +12.48.(36 - 41) 2 = 124 992 cm 4
12

36.123
I IIIy = I IIIs + A III .d 2
Æ I IIIy = + 36.12.(6 - 41) 2 = 534 384 cm 4
12

∴ I IIIy = 1 118 016 cm 4

3) Momento de Inércia em relação ao eixo Oz.

I z = I Iz + I IIz + I IIIz

12.603
Æ I Iz =
2
I Iz = I It + A I .0 = 216 000 cm 4
12

48.123
Æ I IIz =
2
I IIz = I IIt + A II .0 = 6 912 cm 4
12

12.363
I IIIz = I IIIt + A III .0 Æ I IIIz
2
= = 46 656 cm 4
12

∴ I IIIz = 269 568 cm 4

4) Conclusão: a peça é mais estável em torno do eixo Oy.

Página 4 de 7
 PEF 2308 – Fundamentos de Mecânica das Estruturas – Lista de Exercícios P2-A

(E5) Para a seção transversal da figura abaixo, determine:

a) A posição do centro de gravidade (fornecer as coordenadas e indicar os
eixos de referência).
b)Os momentos principais (centrais) de inércia.
c) As direções dos eixos principais (centrais) de inércia.

t
3cm
6cm
15cm

3cm 18cm 3cm

Decompondo a peça em 3 partes temos:

I
II

III

Página 5 de 7
 PEF 2308 – Fundamentos de Mecânica das Estruturas – Lista de Exercícios P2-A

1) Cálculo da Área.

18.6
A = A I - A II - A III Æ A = 24.24 -18.15 - Æ A = 252 cm 2
2

2) Cálculo do Centro de Gravidade.

sCG = 12 cm Pois um eixo perpendicular a Os em 12 cm divide a peça simetricamente.

A I . t CGI - A II . t CGII - A III .t CGIII

t CG =
A I - A II - A III

18.6
24.24.12 -18.15.7,5 - .17
t CG = 2
Æ t CG = 15,75 cm
252

G (12 ; 15,75)

Página 6 de 7
 PEF 2308 – Fundamentos de Mecânica das Estruturas – Lista de Exercícios P2-A

3) Momento de Inércia em relação ao eixo Oy.

I y = I Iy - I IIy - I IIIy

24.243
I Iy = I Is + A I .d 2
Æ I Iy = + 24.24.(12 − 15, 75) 2 = 35 748 cm 4
12

18.153
I IIy = I IIs + A II .d 2
Æ I IIy = +18.15.(7,5 -15, 75) 2 = 23 439 cm 4
12

18.63 18.6
I IIIy = I IIIs + A III .d 2
Æ I IIIy = + .(17 -15, 75) 2 = 192 cm 4
36 2

∴ I IIIy = 12 116 cm 4

4) Momento de Inércia em relação ao eixo Oz.

I z = I Iz - I IIz - I IIIz

24.243
Æ I Iz =
2
I Iz = I It + A I .0 = 27 648 cm 4
12

15.183
Æ I IIz =
2
I IIz = I IIt + A II .0 = 7 290 cm 4
12

 6.93 6.9 2 
Æ I IIIz = 2.  + .3  = 729 cm 4
2
I IIIz = I IIIt + A III .d
 36 2 

∴ I IIIz = 19 629 cm 4

5) Conclusão: a peça é mais estável em torno do eixo Oz.

Página 7 de 7
