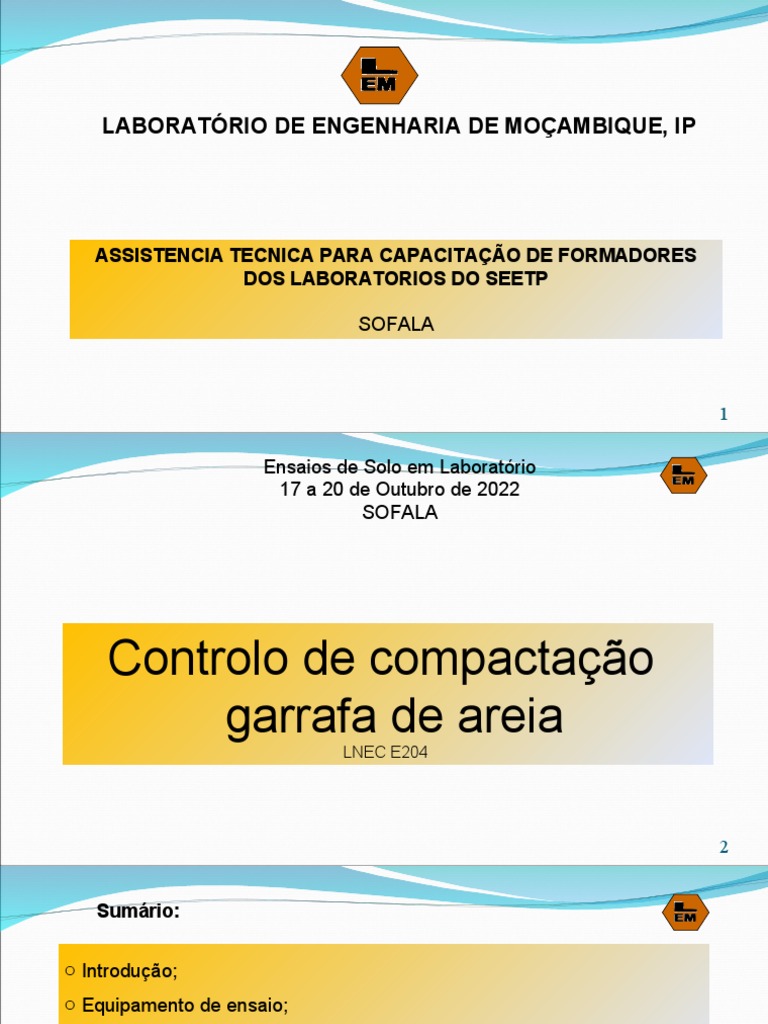

LABORATÓRIO DE ENGENHARIA DE MOÇAMBIQUE, IP

ASSISTENCIA TECNICA PARA CAPACITAÇÃO DE FORMADORES

DOS LABORATORIOS DO SEETP

SOFALA

1
 Ensaios de Solo em Laboratório
17 a 20 de Outubro de 2022
SOFALA

Controlo de compactação
garrafa de areia
LNEC E204

2
 Sumário:

o Introdução;
o Equipamento de ensaio;
o Procedimento de ensaio;
o Cálculos;

3
 Introdução:

o Surge da necessidade de controlar os resultados conseguidos durante

os trabalhos de compactação.
o Fixar o modo de determinar a baridade seca “in situ” de solos no
estado natural ou quando compactados, com base na substituição do
volume de solos retirado de um furo por igual volume de areia de
baridade conhecida.

4
 Equipamentos de ensaio:

o Garrafa de areia pequena (80% material que passa #19mm) ou

grande (80% material que passa #38mm),
o Tabuleiros metálicos,
o Calibrador,
o Balança,
o Rasoira metálica,
o Placa de Vidro e,
o Outros utensílios diversos: escopro, colher de pedreiro, espátula
grande, etc.
5
 Procedimento de ensaio:

Determinação da constante da garrafa:

o Encher a garrafa com areia 15mm abaixo do bordo superior e
registrar;
o Correr da garrafa um volume de areia igual do calibrador e retira-se
para colocar sobre a placa de vidro, interpondo o tabuleiro;
o Deixai correr a areia até que o nível estacione na garrafa;
o Determina-se a massa de areia derramada, que exprime a constante
do aparelho.

6
 Procedimento de ensaio:

Determinação da baridade da areia:

o Encher novamente a garrafa com areia até obter a massa inicial;
o Colocar a garrafa interpondo o tabuleiro sobre o calibrador com
volume conhecido (igual ao do furo que se pretende abrir no solo),
o Deixai correr a areia até que o nível estacione na garrafa;
o Determina-se a massa da garrafa e a areia remanescente,
o Repete-se estas operações pelo menos 2 vezes , tomando o valor
médio das passagens efetuadas no ponto anterior.

7
 Procedimento de ensaio:

Determinação da baridade do solo

o Depois de lizar a superfície do solo na zona a ensaiar,
o Colocar o tabuleiro sobre a superfície e abre no solo o furo cilíndrico
de fundo arredondado, com dimensões de 10 e 15 cm de diâmetro e
profundidade prospectivamente para garrafa pequena e 20 e 20 cm para
garrafa grande,
o Assenta a garrafa de areia com massa inicial e deixa correr a areia até
que o nível estacione e pesa a garrafa com a areia restante.

8
 Cálculos:

o Baridade da areia Ɣa, e dado por:

m1 – massa inicial da garrafa com areia [g]

m2 – constante da garrafa com areia [g]
m1 – massa da garrafa com areia remanescente [g]
Vr – volume de recipiente calibrado [cm3]

9
 Cálculos:

o Baridade da areia Ɣω, e dado por:

m4 – massa do material escavado no furo [g]

m5 – massa da garrafa com areia remanescente [g]

10
 Cálculos:

o Baridade seca do solo Ɣs, e dado por:

Wa – teor em água [%]

Os resultados são apresentados arredondados às centésimas.

11
Obrigado pela atenção
