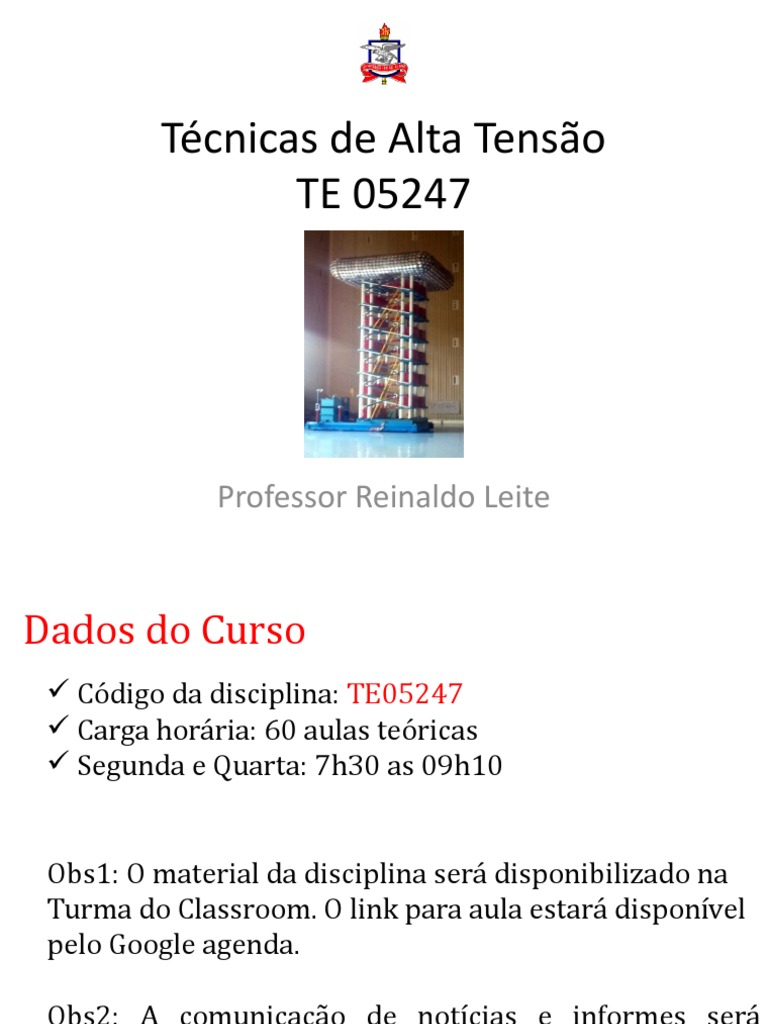

Técnicas de Alta Tensão

TE 05247

Professor Reinaldo Leite

Dados do Curso
 Có digo da disciplina: TE05247
 Carga horá ria: 60 aulas teó ricas
 Segunda e Quarta: 7h30 as 09h10

Obs1: O material da disciplina será disponibilizado na

Turma do Classroom. O link para aula estará disponível
pelo Google agenda.

Obs2: A comunicaçã o de notícias e informes será

realizada pelo Google Classroom e SIGAA.
Apresentaçã o do Professor
 Nome: Reinaldo Corrêa Leite
 Professor Adjunto A da FEEB/UFPA

 Informaçõ es de contato:

 E-mail: rcleite@ufpa.br
 Sala: 07 no anexo do LEEC
Metodologia do Curso
 Aulas Expositivas
 Resoluçã o de exercícios no quadro
 Debate

Obs: A intervençã o do aluno é extremamente bem

vinda e incentivada
Objetivo do Curso
Capacitar o discente a:

 estimar a distribuição e a intensidade do campo elétrico ao qual estão

submetidos as isolações dos equipamentos de alta tensão.

 entender como são geradas as tensões usadas nos ensaios de avaliação

dielétrica;

 entender a importância dos dielétricos para o funcionamento dos

equipamentos elétricos;

 entender a importância dos principais ensaios com alta tensão;

Avaliaçã o
 Listas de exercício ao fim de cada capítulo.
 Testes ao fim de 3 capítulos:
 1ª avaliaçã o: capítulos 1,2 e 3
 2ª avaliaçã o: capítulos 4,5 e 6
Seminá rio: Trabalho em equipe a ser avaliado da
seguinte forma: artigo escrito sobre o tema e
apresentaçã o ppt (até 30%), frequência (individual)
nos dias de apresentaçã o (até 30%) e defesa
individual do trabalho (até 40%).
Critério de Avaliaçã o

Nota Final (NF) = Média ponderada

NF=(0,3 *NT +0,3*NL + 0,4*NS)

 Avaliação Final
 NF≥ 5 - APROVADO
 NF< 5 – REPROVADO
Temas para o Seminá rio
1. Gases isolantes com Baixo Potencial de
Aquecimento Global;
2. Nano materiais aplicados às técnicas de alta tensão
(nano dielétricos);
3. Medição e monitoramento ópticos em ambientes de
alta tensão;
4. Monitoramento corona em linhas de transmissão;
Ementa

1. Introdução às Técnicas de Alta Tensão;

2. Campos;
3. Materiais isolantes de alta tensão;
4. Medição e ensaios com alta tensão;
5. Sobretensões e coordenação de isolamento;
6. Princípios de segurança em alta tensão

28/04/2023 9
Bibliografia
Básica
[1] KUFFEL, John; KUFFEL, Peter. High voltage engineering
fundamentals. Newnes, 2000.
[2] KIND, Dieter; KÄRNER, Hermann. High-voltage insulation
technology. Braunschweig, Wiesbaden: Vieweg, 1985.
[3] HAUSCHILD, Wolfgang; LEMKE, Eberhard. High-voltage test and
measuring techniques. Heidelberg: Springer, 2014.

Recomendada
[3] ABDEL-SALAM, Mazen. High-Voltage Engineering: Theory and
Practice, Revised and Expanded. CRC Press, 2000.
[4] NAIDU, M. S. High voltage engineering. Tata McGraw-Hill
Education, 2013.
Artigos a serem anexados nos tópicos de aula.

28/04/2023 10
 Introdução
Por que estudar Técnicas de Alta Tensão?
1. A vida útil de um equipamento elétrico de alta tensão
depende da capacidade do seu dielétrico resistir aos
estresses aos quais este equipamento está exposto.
2. Falha no dielétrico – Falha no equipamento
3. As concessionárias de energia são cada vez mais
exigidas a manter disponíveis seus ativos
(equipamentos).
4. As Industrias buscam produzir com menor custo
operacional possível – impacto na manutenção.
28/04/2023 11
 Introdução
Formas de Alta Tensão encontradas em torno de nós:
1. Natural
– Descargas atmosféricas
2. Sistemas de potência
– Transporte de energia elétrica
3. Produção de força eletrostática
– Precipitador eletrostático;
– Aceleradores de partícula;
– Copiadoras eletrostáticas (Xerografia);
– Pintura por spray.

28/04/2023 12
 Introdução
4. Habilidade de iniciar o processo de ionização em
materiais dielétricos nos quais a energia é liberada de
forma controlada
– Ignição de máquinas de combustão (Velas);
– Lâmpadas de descarga;
– Geradores de ozônio que eliminam odores desagradáveis de
estações de esgoto;
5. Outras aplicações
– Fontes para testes com AT, EAT e UAT para testes em avaliação
de sistemas dielétricos;
– Medicina (Raio-X, ressonância, etc).

28/04/2023 13
 Introdução
Histórico do uso da alta tensão em sistemas de potência
• 1910 – 100 kV;
• 1920 – 50 MW / 50 km;
• 1930-1950 – Construção de
Hidroelétricas – 250 MW/400 km –
200 kV e 300 kV;
• 1954 – 380 kV – Padrão
internacional;
• 1960 – 1000 MW/1000 km em 550
kV e depois em 765 kV e 800 kV;
• 2013 – Brasil – 700 MW (1500
MW) – 3000 km - CC

28/04/2023 14
 Introdução
A evolução das tensões de transmissão nos
últimos 120 anos exigiu uma enorme evolução
na Engenharia de Alta Tensão devido a:
– Introdução de novos materiais isolantes e
tecnologias;
– Exigência de cálculos precisos de campos
elétricos;
– Conhecimento do fenômeno existentes nos
dielétricos sob influência do campo elétrico;
– Entendimento dos processos de descargas
elétricas.
 Introdução
Por ser uma ciência empírica, a Engenharia de Alta
Tensão baseia-se fortemente em experimentos e
verificações de cálculo, dimensionamentos e fabricação
por meio de ensaios com Alta Tensão.
Razões:
1. Defeitos inevitáveis na estrutura dos materiais
isolantes;
2. Imperfeições nos eletrodos;
3. Falhas na produção e montagem;
4. Desenvolvimento de normas para garantir
confiabilidade dos equipamentos de alta tensão.
 Introdução
• Para executar estes ensaios forma desenvolvidos
equipamentos capazes de testar tanto em CA quanto em CC.
• Além disso para cada tipo de material isolante, deve ser
usado um tipo de equipamento de teste.
• Materiais isolantes clássicos:
– Ar;
– Cerâmica;
– Vidro;
– Óleo;
– Papel;
– Gases Isolantes
– Materiais sintéticos sólidos (Resina de Epoxy, PVC, XLPE,
EPR,...)
Histórico de Aplicação dos
Materiais Isolantes
 Introdução
• O princípio básico para ensaios com alta tensão é que
estes devem representar os estresses característicos
encontrados em serviço (IEC 60071-1).
• No início da atividade de transmissão de energia
elétrica não se conheciam todos os estresses
envolvidos.
• O tipo e a amplitude do estresse dependiam da
configuração do sistema, do aparato usado, das
condições ambientais e outras influências.
• O desenvolvimento histórico dos testes com alta tensão
acompanhou o desenvolvimento do conhecimento em
Sistemas de Potência.
 Evolução dos Ensaios com AT
• Os ensaios com AT iniciaram-se nas primeiras
décadas do século XX usando tensões alternadas na
frequência industrial.
 Evolução dos Ensaios com AT
• Mas mesmo sendo testados contra tensões
operacionais, os equipamentos continuavam falhando.
Por que?
 Evolução dos Ensaios com AT
• Mas mesmo depois de levar-se em consideração as
descargas atmosféricas, o equipamentos ainda
continuaram falhando. Por que?
 Mapa
Geoelétrico
Rede de
Operação
Horizonte
2024
 Introdução
Classes de Tensão
• Segundo a Norma IEC 60038:1983 – Voltage
Standards
Nível de Tensão IEC CA (Vrms) CC (V)
Alta tensão > 1000 > 1500
Baixa tensão 50 -1000 120-1500
Extra - Baixa tensão < 50 < 120

28/04/2023 24
 Introdução
Tensão Suportável – NBR 6939
NBI

28/04/2023 25
 NBR IEC 60060-1
• Técnicas de ensaios elétricos de alta tensão,
parte 1: Definições gerais e requisitos.
• Escopo
– Ensaios dielétricos com tensão contínua;
– Ensaios dielétricos com tensão alternada;
– Ensaios dielétricos com tensão de impulso;
– Ensaios dielétricos com combinação dos anteriores.
• Aplicável a equipamentos com Um>1kV

28/04/2023 26
 Termos e Definições –
IEC 60060
• Descarga disruptiva: falha de isolação
sob solicitação elétrica, na qual a
descarga curto circuita a isolação sob
ensaio, reduzindo a tensão entre os
eletrodos a quase zero.

28/04/2023 27
 04/28/2023 28

Termos e
Definições
Centelhamento: descarga disruptiva
que ocorre em dielétricos líquidos ou
gasosos.
 • Descarga de contorno:
descarga disruptiva
que ocorre pela
superfície de um
dielétrico sólido em
um meio líquido ou
gasoso.

Termos e Definições
– IEC 60060
28/04/2023 29
Termos e Definições – IEC Perfuração: descarga
disruptiva que ocorre

60060
através de um
dielétrico sólido.

04/28/2023 30
 Termos e Definições – IEC 60060
• Valor da tensão da descarga disruptiva de um
objeto sob ensaio: valor de tensão de ensaio
que provoca uma descarga disruptiva, como
especificado, para os vários ensaios nas seções
pertinentes desta norma.

28/04/2023 31
 • Descarga não
disruptiva: descarga
entre eletrodos
intermediários ou
condutores onde a
tensão de ensaio não
se reduz a zero.

Termos e Definições
– IEC 60060
28/04/2023 32
 28/04/2023

• É o elo mais fraco na cadeia de

confiabilidade;
• O que estressa a isolação
Isolação de – Tensão normal de operação
Equipamentos do equipamento
– Sobretensões lentas
Elétricos – Sobretensões rápidas
– Temperatura
– Agentes químicos

33
 Isolação de Equipamentos Elétricos
Estresses de Campo Elétrico
Estresse Elétrico x Rigidez Dielétrica

Estresse Mecânico x Resistência Mecânica

28/04/2023 34
 Isolação de Equipamentos Elétricos
Estresses de Campo Elétrico
O que ocorre se o E for maior que a Rigidez Dielétrica ?

28/04/2023 35
 Isolação de Equipamentos Elétricos
Estresses de Campo Elétrico

• Ensaio de Medição de Capacitância e Fator de

Dissipação (Fator de Potência de Isolamento)

• Fotografia do ensaio de
uma bucha de 500 Kv
no Centro de Tecnologia
da Eletronorte.
 Isolação de Equipamentos Elétricos
Estresses de Campo Elétrico

• Ensaio de Medição de Descargas Parciais

• Fotografia do ensaio de
medição de descargas
parciais e tensão aplicada
(620 kV) em TC’s de 500 kV
realizado em Tucuruí.

• Ensaio realizada a céu

aberto pela primeira vez pela
equipe do Centro de
Tecnologia da Eletronorte.
 Instrumentação Utilizada nos
Ensaios

Capacitor de
acoplamento de 1000
kV

Fonte Série-ressonante Gerador de impulso de

de 800 kV 2400 kV/240 kJ

28/04/2023 38
 Instrumentação Utilizada nos
Ensaios

Medidor de RIV Ponte de C e tg Ponte Shering Ponte de C e tg

Cap. Acop. 400 kV Cap. Padrão 400 kV Cap. Padrão 70 kV

Medidor de DP’s
FIM
Intensidade
das
Descargas
Atmosféricas
1998-2013
