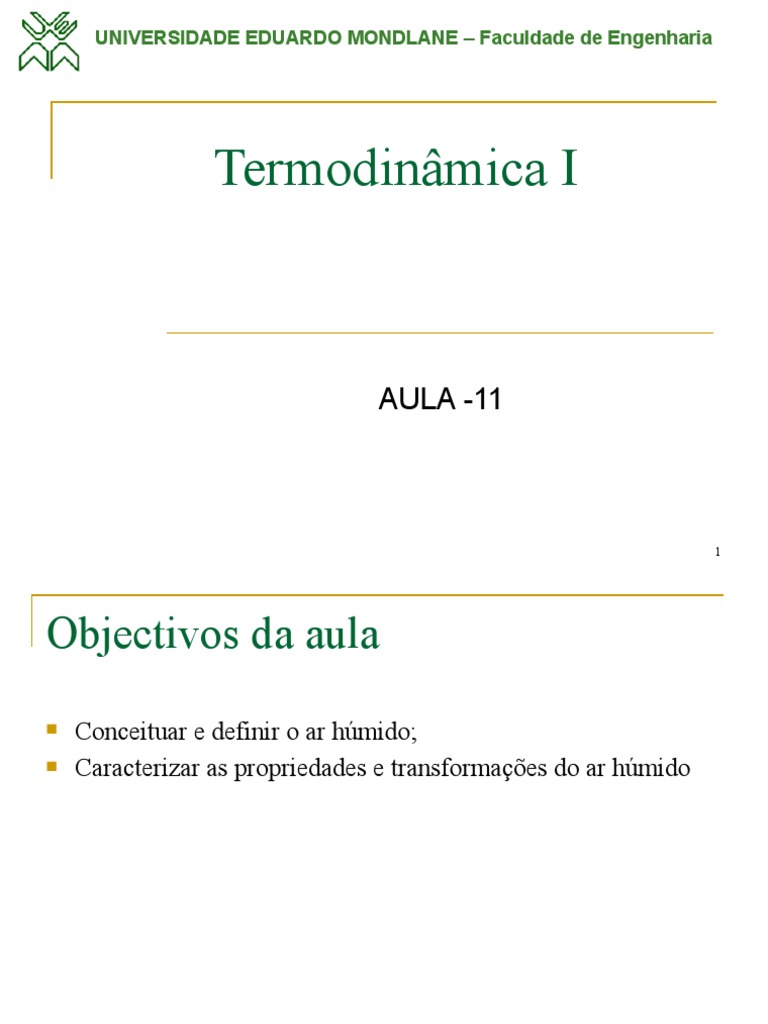

UNIVERSIDADE EDUARDO MONDLANE – Faculdade de Engenharia

Termodinâmica I

AULA -11

1
Objectivos da aula
 Conceituar e definir o ar húmido;
 Caracterizar as propriedades e transformações do ar húmido

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 2
 AR HÚMIDO E SUAS PROPRIEDADES

 Ar húmido. Definição
 Propriedades do ar húmido
 Transformações do ar húmido
 Calor específico do ar húmido

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 3
18.1. Calor específico do ar húmido.

O calor especifico de ar seco e calor especifico de vapor de água

na faixa de temperaturas comuns para os processos de ventilação
admitem-se constantes e igual respectivamente:

c =1,005 kJ/kg K
ar.sec

c = 1,8 kJ/kg K.
v

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 4
18.1. Ar húmido. Definição e
Propriedades
Admitindo como ponto de referência da determinação das
entalpias do ar t=0oC, a temperatura arbitraria obtemos:

iar.sec= car.sec t (18.1)

O calor de evaporação (calor latente) para água a temperatura de

t=0 oC é igual a r = 2500 kJ/kg e a entalpia a essa temperatura
toma também o mesmo valor. Para temperaturas arbitrarias, pode-
se escrever que:

iv = 2500 + 1,8 t (18.2)

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 5
18.1. Ar húmido. Definição e
Propriedades
A entalpia do ar húmido é composta de entalpia de 1 kg do ar
seco e entalpia da parte húmido (d) kg do vapor:

iar hum = iar.sec + d iv = 1,005 t + ( 2500 + 1,8 t ) d /1000 (18.3)

Dai, introduz-se uma característica que é o calor especifico do ar

húmido como:

car hum = 1,005 + 1,8 d / 1000 (18.4)

Que a sua entalpia exprime-se como:

iar hum = c ar hum t + r d / 1000 (18.5)

Doutor Paxis Roque Engº & Msc Isaura Tobela
Engª 6
18.1. Ar húmido. Definição e
Propriedades
A entalpia de ar húmido é relacionada a 1 kg do ar seco ou (1 +
d/1000 ) kg de ar húmido. Se ocorrer a mistura de dois fluxos de
ar húmido que caracterizam-se pelos caudais mássicos G1 e G2 ,

humidades especificas d1 e d2 e entalpias i1 e i2 os seus

parâmetros depois da mistura são:

dmist = ( d1 + a d2 ) / ( 1 + a ) (18.6)

imist = ( i1 + a i2 ) / ( 1 + a ) (18.7)

onde a = G2 / G1
Doutor Paxis Roque Engº & Msc Isaura Tobela
Engª 7
18.1. Ar húmido. Definição e
Propriedades
Nos cálculos dos sistemas de ventilação, condicionamento do ar,
de secagem e outros processos relacionados com variação do
estado de ar húmido é cómodo utilizar o diagrama I-d, (que
também chama-se carta psicrométrica), onde graficamente são
ligados entre si todos os parâmetros, determinados o estado do ar
húmido i, d, t,  . A figura-1, que se segue mostra as linhas da
carta psicrométrica.

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 8
18.1. Ar húmido. Definição e
Propriedades

Figura 1: Carta psicrométrica

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 9
18.1. Ar húmido. Definição e
Propriedades
Na carta psicrométrica coloca-se na abcissa a temperatura de bulbo seco
e na ordenada, a humidade absoluta. À uma pressão constante, para
qual a carta é construída (que usualmente é uma pressão atmosférica)
na carta são representadas as linhas de humidade relativa e a
temperatura de bulbo húmido porque, para uma dada temperatura de
bulbo húmido, pressão total e humidade especifica , aqueles valores
são fixos. A pressão parcial do vapor de água é fixada pela humidade
especifica e pressão total e por isso, uma segunda escala ordenada,
indicando a pressão parcial do vapor de água pode ser construída.

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 10
18.1. Ar húmido. Definição e
Propriedades
A maioria das cartas psicométricas fornecem a entalpia de mistura
ar-vapor por kg de ar seco. Se a posição das linhas isotérmicas
t=const e das intalpias i = const na carta psicrométrica
praticamente não dependem de pressão barométrica, a posição das
linhas  = const varim com variação da B .

Sabe-se que a variação de humidade especifica é expressa

como: ( / B ) Ps
d  622
1  ( / B ) Ps (18.8)

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 11
18.1. Ar húmido. Definição e
Propriedades
O valor de P depende só de temperatura, portanto se sob t e d
s vai
variar-se a pressão B , a relação  / B mantém-se constante. Esta
circunstancia permite utilizar a carta psicrométrica (ou diagrama
I-S), que foi construída para uma pressão dada, e para outras
pressões barométricas (pressões totais) pelo recálculo do valor de
humidade relativa por expressão:

1 / B1 =  / B (18.9)

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 12
18.1. Ar húmido. Definição e
Propriedades
O campo total de carta (diagrama) é dividido pela linha
=100% , que é uma curva de saturação de duas partes. Em cima
desta linha (diagrama I-S) coloca-se região do ar não saturado (a
mesma região na carta psicrométrica fica em baixo da linha
=100%). Em baixo coloca-se zona do ar supersaturado (estado
metastável ou estado de neblina). Na dada zona traçam linhas dos
processos de variação dos estados do ar, relacionados, por
exemplo, com cálculo do ciclo refrigerativo do ar (na turbina de
expansão) ou no caso de utilização de ar no estado de neblina.
Doutor Paxis Roque Engº & Msc Isaura Tobela
Engª 13
18.1. Ar húmido. Definição e
Propriedades
Cada ponto na carta psicrométrica corresponde ao térmo-húmido
estado do ar( figura 9.4 ). O estado determina-se pelo dois de cinco
parâmetros i, d, t, , Pv e restantes três caracterizam este estado e
acham-se de carta .

Figura 2: Exemplo de apresentação de parâmetros de ar húmido na carta psicrométrica

Doutor Paxis Roque Engº & Msc Isaura Tobela
Engª 14
18.1. Ar húmido. Definição e
Propriedades

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 15
18.1. Ar húmido. Definição e
Propriedades
Alem de parâmetros principais com ajuda da carta psicrométrica é
possível determinar mais dois importantes parâmetros para
cálculos de sistemas de ventilação e condicionamento, a saber,
temperatura de ponto de orvalho torv e temperatura de bulbo

molhado tbh. É Nota-se em algumas cartas psicométricas que a

entalpia do ar seco é zero a - 17,76 oC e que a entalpia do vapor
seja tomada de tabelas de vapor, onde a entalpia do liquido
saturado seja zero a 0 oC.

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 16
18.1. Ar húmido. Definição e
Propriedades
Esta circunstancia provoca algumas desvios no valor da entalpia
em comparação com os obtidos com base nos diagramas de
diferentes fontes de referencia. Tomando em consideração que
usualmente os cálculos preocupam-se com diferenças de entalpia
esse procedimento é satisfatório.

É cómodo utilizar a carta psicrométrica não só para determinar o

estado de ar, mas também, para construção da sua variação
durante aquecimento, arrefecimento, humedecimento ,
dessecação, mistura e outras transformações
Doutor Paxis Roque Engº & Msc Isaura Tobela
Engª 17
18.1. Ar húmido. Definição e
Propriedades
Uma linha, relacionada com dois pontos na carta, caracteriza um
processo ou variação térmico-húmido do seu estado e se chama o
raio de processo. A posição de raio determina-se pelo um
coeficiente angular.
i 2  i1 i1 2
 1000  1000 kJ / kg água (18.10)
d 2  d1 d 1 2

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 18
18.1. Ar húmido. Definição e
Propriedades
O processo simples de aquecimento ( 1-2 ) é quando o ar húmido
recebe o calor por convecção de superfície seca aquecida. Nesta
transformação a humidade especifica mantem-se constante, pois
na carta psicrométrica (figura 9.3 ) o processo de aquecimento
ocorre ao longo da linha d=const (linha vermelha). O processo
de arrefecimento (1-3') ocorre ao longo da mesma linha d =
const, mas só até o cruzamento com linha =100%.

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 19
18.1. Ar húmido. Definição e
Propriedades
Este ponto de cruzamento corresponde a temperatura de bulbo
molhado e o arrefecimento seguinte (3'-3) acompanha-se pelo
condensação do vapor de água contido no ar, e o processo
continua ao longo da linha =100% e relaciona-se com
transmissão tanto do calor sensível, como calor latente.

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 20
18.1. Ar húmido. Definição e
Propriedades

Figura 3. Variações de estado do ar

húmido
Doutor Paxis Roque Engº & Msc Isaura Tobela
Engª 21
18.1. Ar húmido. Definição e
Propriedades
A camada fina da água em contacto com ar alcança uma temperatura, que
é igual a temperatura do bulbo húmido e ocorre um processo de
humedecimento adiabática. O humedecimento pode ser isotérmica (1-
4 ), quando ao ar se fornece o vapor a mesma temperatura. Na prática
encontram-se outros processos de humedecimento do ar pelo vapor a
temperatura de 100o C (condicionamento de ar), pela pulverização da
água com ajuda de injectores (industria têxtil), aquecimento do ar com
pulverização de água, dessecação do ar etc. que são processos mais
complicados de troca de calor e de humedecimento do ar.

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 22
18.1. Ar húmido. Definição e
Propriedades
Um dos modos de estudo e de apresentação destes processos baseia-se na
utilização de coeficiente angular (9.10), reduzido de modo seguinte:

(18.11)
Aqui (i 2  i1 )G Q tot
 
G - caudal mássico do(ar
d 2que
 dparticipa
1 )G
naexs
W transformação;
.
Qtot - fluxo de calor total que tem lugar durante transformação do ar;
Wexs - consumo de humidade, trocado na transformação.

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 23
18.1. Ar húmido. Definição e
Propriedades
Em relação a i e d o valor de  pode variar-se de 0 até  .

Seja o ar húmido com parâmetros iniciais iA, dA e aquece-se sob d=const

até ao estado 1, neste caso :

1 = [( i1 - iA )/(d1 - dA )]1000 = + 

Seja a variação do estado de ar realiza-se a entalpia constante :

2 = [(i2 - iA )/(d2 - dA)]1000 = 0

Seja o aquecimento ocorre com humedecimento, i3 > iA e d3 > dA:

3 = [(i3 - iA )/(d3 - dA)]1000 = [+i/(+d)]1000 > 0

Doutor Paxis Roque Engº & Msc Isaura Tobela
Engª 24
18.1. Ar húmido. Definição e
Propriedades
As fronteiras de limite deste processo são as transformações
dA=const → (1 = + ) e iA= const →(2 = 0 )

Seja ar húmido arrefece-se sob dA = const :

4 = [( i4 - iA )/(d4 - dA )]1000 = [ -i/( 0 )]1000 = -

Seja arrefecimento do ar húmido acompanha-se o seu

humedecimento, i5 < iA e d5>dA :

5 = [( i5 - iA )/(d5 - dA )]1000 = [-i/(+d)]1000 < 0

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 25
18.1. Ar húmido. Definição e
Propriedades
Nestes processos as fronteiras de limite são linhas iA = const

→(2=0 ) e dA = const → (4= - )

Seja ocorre dessecação isentrópica do ar húmido, d6 < dA e i6=iA

:

6 = [( i6 - iA )/(d6 - dA )]1000 = [ 0/( -d )]1000  0

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 26
18.1. Ar húmido. Definição e
Propriedades
Seja arrefecimento realiza-se em conjunto com dessecação do ar,

i7 < iA e d7 < dA :

7 = [( i7 - iA )/(d7 - dA )]1000 = [ -i/( -d )]1000 > 0

As linhas de limite aqui são dA=const →( 4 = -  ) e iA=const

→(2 = 0 ) .

Seja o aquecimento do ar ocorre com redução de humidade i8 > iA e

d8 < d A :

8 = [( i8 - iA )/(d8 - dA )]1000 = [ +i/( -d )]1000 < 0

Doutor Paxis Roque Engº & Msc Isaura Tobela
Engª 27
18.1. Ar húmido. Definição e
Propriedades
As linhas de limite destes processos são transformações iA=const

→ (2= 0 ) e dA=const →(1 = +  )

Assim, são considerados todos os processos de variação do

estado do ar húmido com utilização do coeficiente angular .
Existem diagramas I-d com escala complementar de valores de
 , que ajuda na realização dos de cálculos e estudos dos
processos.

Doutor Paxis Roque Engº & Msc Isaura Tobela

Engª 28
