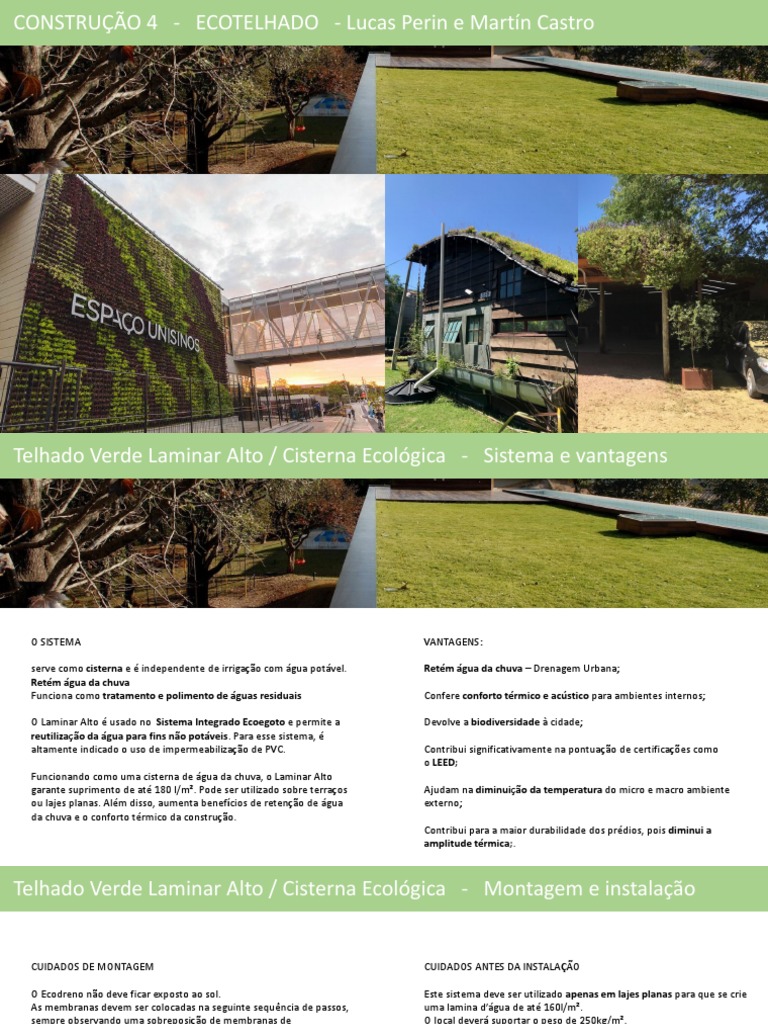

CONSTRUÇÃO 4 - ECOTELHADO - Lucas Perin e Martín Castro

Telhado Verde Laminar Alto / Cisterna Ecológica - Sistema e vantagens

O SISTEMA VANTAGENS:

serve como cisterna e é independente de irrigação com água potável. Retém água da chuva – Drenagem Urbana;
Retém água da chuva
Funciona como tratamento e polimento de águas residuais Confere conforto térmico e acústico para ambientes internos;

O Laminar Alto é usado no Sistema Integrado Ecoegoto e permite a Devolve a biodiversidade à cidade;
reutilização da água para fins não potáveis. Para esse sistema, é
altamente indicado o uso de impermeabilização de PVC. Contribui significativamente na pontuação de certificações como
o LEED;
Funcionando como uma cisterna de água da chuva, o Laminar Alto
garante suprimento de até 180 l/m². Pode ser utilizado sobre terraços Ajudam na diminuição da temperatura do micro e macro ambiente
ou lajes planas. Além disso, aumenta benefícios de retenção de água externo;
da chuva e o conforto térmico da construção.
Contribui para a maior durabilidade dos prédios, pois diminui a
amplitude térmica;.
Telhado Verde Laminar Alto / Cisterna Ecológica - Montagem e instalação
CUIDADOS DE MONTAGEM
O Ecodreno não deve ficar exposto ao sol.
As membranas devem ser colocadas na seguinte sequência de passos,
sempre observando uma sobreposição de membranas de
no mínimo 30 cm.
Os ralos para a água pluvial devem ter o mesmo dimensionamento de
laje sem o Ecotelhado®.
O prolongador dos ralos pluviais devem se sobressair à superfície da
laje na altura desejada para que seja criado o reservatório de água
abaixo do Sistema Laminar
Ecodreno®;
Os módulos Ecodreno® devem ter acabamento junto à parede ou vigas
laterais no perímetro, para que o sistema fique travado.
CUIDADOS ANTES DA INSTALAÇÃO
Este sistema deve ser utilizado apenas em lajes planas para que se crie
uma lamina d’água de até 160l/m².
O local deverá suportar o peso de 250kg/m².
Deve ser prevista uma caixa de visita para analise do reservatório.
A área de instalação do sistema deverá ser com perímetro fechado por
uma mureta de no mínimo 25 cm;
A laje plana e a mureta deverão estar impermeabilizadas;
O escoamento do excesso de água deverá ser feito através de ralos ou
busetes laterais ("ladrões") que deverão estar localizados a 16 cm de
altura da parte superior da laje pronta.
Em cada perímetro fechado com o Sistema Laminar Alto deverá haver
um ponto hidráulico para o abastecimento da lâmina de água abaixo do
sistema.
Este fornecimento de água poderá ser através de água reutilizada,
como de água de chuva, águas cinzas ou
águas negras.
Telhado Verde Laminar Alto / Cisterna Ecológica - Passo a passo

Impermeabilização em PVC, Argila expandida/brita para Membrana de absorção Substrato e vegetação

módulos hexagonais e cano drenagem
extravasor

Suporte na base do módulo,manta,

substrato
Telhado Verde Laminar Alto / Cisterna Ecológica - Após a instalação
CUIDADOS APÓS A INSTALAÇÃO
Irrigar abundantemente o sistema já vegetado, com frequência,
diariamente pelo período mínimo de 45 dias ou até que a vegetação se
adapte ao seu novo habitat.
Em caso de vegetação com cor amarelada: deve-se adubar com
substrato vegetal leve se porventura as plantas estiverem muito
sofridas.
Deve-se adubar em pouca quantidade e irrigar frequentemente, após a
adubação.
Evitar o crescimento exagerado,
pois isto pode induzir ao acamamento.
Vegetação com aparência seca e enrugada: deve-se irrigar, de forma
uniforme, até seu restabelecimento.
CUIDADOS NO PERIODO DE ESTIAGEM
É indispensável o fornecimento de água para que o reservatório
inferior do sistema esteja sempre com água, assim a vegetação não
depende apenas da água da chuva em caso de estiagem prolongada,
em pouca precipitação pluviométrica e também para
potencializar o conforto térmico pela evapotranspiração.
No caso de obras maiores obrigatoriamente deve-se utilizar sistema
automatizado para o abastecimento de água do reservatório inferior.
Verifique na caixa de visita o nível que esta a água, a mesma não pode
faltar para a vegetação.
É necessária de irrigação superficial até que as raízes cresçam e passem
a absorver a água do reservatório abaixo do Sistema Laminar
Ecodreno®.
Telhado Verde Laminar Médio / Cisterna ecológica- Sistema e vantagens
O SISTEMA
É um sistema hidropônico que reutiliza, principalmente, a água da
chuva e também o próprio efluente da edificação tratado.
Pode fazer o tratamento de efluentes (esgoto) do prédio para
reutilização.
A laje se torna uma cisterna de captação da água da chuva.
Tem um piso elevado com a função de criar, abaixo do mesmo, um
reservatório de água ou de arpara isolamento termoacústico.
Permite a passagem de fios ou tubulações.
Utiliza hidroponia, com irrigação subsuperficialda planta, utilizando o
mínimo possível de substrato e evitando as bombas de aspersão para
distribuição da água.
Com uma retenção de 50 a 60 litros de água por metro quadrado, o
Sistema Laminar Médio é ideal para ser instalado em cobertura de
prédios ou lajes planas de residências.
VANTAGENS:
Retém água da chuva – Drenagem Urbana.
Confere conforto térmico e acústico para ambientes internos.
Devolve a biodiversidade à cidade.
Contribui significativamente na pontuação de certificações como o
(Leadership in Energy and Environmental Design)
Ajuda na diminuição da temperatura do micro e macro ambiente
externo.
Contribui para a maior durabilidade dos prédios, pois diminui a
amplitude térmica.
Limpa a água pluvial, contribuindo para redução da poluição.
Reduz da poluição do ar pelo sequestro de carbono.
Aumenta interação com a natureza em diferentes locais.
Telhado Verde Laminar Médio / Cisterna ecológica- Montagem e instalação
CUIDADOS DE MONTAGEM
O Módulo Piso Nuvem não deve ficar exposto ao sol.
As membranas devem ser colocadas na seguinte sequência de passos,
sempre observando uma sobreposição de membranas de no mínimo
30 cm.
CUIDADOS ANTES DA INSTALAÇÃO
Este sistema deve ser utilizado apenas em lajes planas para que se crie
uma lamina d’água de até 50l/m².
Deve ser prevista uma caixa de visita para analise do reservatório.
A área de instalação do sistema deverá ser com perímetro fechado por
uma mureta de no mínimo 15 cm;
A laje deverá suportar o peso de 110kg/m².
A laje plana e a mureta deverão estar impermeabilizadas;
O escoamento do excesso de água deverá ser feito através de ralos ou
busetes laterais ("ladrões") que deverão estar localizados a 5 cm de
altura da parte superior da laje pronta.
Em cada perímetro fechado com o Sistema Laminar Médio deverá
haver um ponto hidráulico para o abastecimento da lâmina de água
abaixo do sistema.
Este fornecimento de água poderá ser através de água reutilizada,
como de água de chuva, águas cinzas ou águas negras.
Telhado Verde Laminar Médio / Cisterna Ecológica - Passo a passo

Impermeabilização Módulo laminar médio Membrana de absorção Substrato e vegetação

Sistema laminar médio

Telhado Verde Laminar Médio / Cisterna Ecológica - Após a instalação
CUIDADOS APÓS A INSTALAÇÃO
Irrigar abundantemente o sistema já vegetado, com frequência,
diariamente pelo período mínimo de 45 dias ou até que a vegetação se
adapte ao seu novo habitat.
Em caso de vegetação com cor amarelada: deve-se adubar com
substrato vegetal leve se porventura as plantas estiverem muito
sofridas. Deve-se adubar em pouca quantidade e
irrigar frequentemente, após a adubação.
Evitar o crescimento exagerado, pois isto pode induzir ao acamamento.
Vegetação com aparência seca e enrugada: deve-se irrigar, de forma
uniforme, até seu restabelecimento
CUIDADOS NO PERIODO DE ESTIAGEM
É indispensável o fornecimento de água para que o reservatório
inferior do sistema esteja sempre com água, assim a vegetação não
depende apenas da água da chuva em caso de estiagem prolongada,
em pouca precipitação pluviométrica e também para potencializar o
conforto térmico pela evapotranspiração.
No caso de obras maiores obrigatoriamente deve-se utilizar sistema
automatizado para o abastecimento de água do reservatório inferior.
Verifique na caixa de visita o nível que esta a água, a mesma não
pode faltar para a vegetação.
Jardim vertical Mamute / Parede verde - Sistema e vantagens
O SISTEMA
Paredes verdes que integram a natureza à arquitetura de uma
construção. É formado por floreiras, especialmente projetadas para
reservar água e repassar o excedente ao vaso de baixo, por gravidade,
até o último recipiente. As jardineiras possuem aberturas na parte
inferior por onde passa o excedente da água para irrigação de todas as
floreiras por colunas.
Esse sistema possui maior reserva de substrato para o melhor
desenvolvimento e crescimento das plantas.
VANTAGENS:
Melhora a qualidade e a umidade do ar, diminuindo os efeitos da emissão
de carbono e atenuando a poluição.
Promove isolamento acústico e térmico na construção.
Devolve o verde aos centros urbanos e aumenta o convívio com a natureza.
Quando externo, contribui para a maior durabilidade dos prédios, pois
diminui a amplitude térmica.
Contribui na pontuação de certificações como LEED
Tem uma grande reserva de água, necessitando de menos regas por
semana.
Não é preciso impermeabilizar a parede.
Fácil e rápida instalação.
Usa somente um ponto de irrigação superior.
Não extravasa água para fora dos vasos.
É altamente recomendado para hortas urbanas verticais.
Jardim vertical Mamute / Parede verde - Montagem e instalação
CUIDADOS DE MONTAGEM
Não tem, para grandes paredes teria que utilizar uma estrutura
temporária para a correta montagem das peças.
CUIDADOS ANTES DA INSTALAÇÃO
Verificar o material da parede, o local da instalação deve suportar a
carga de arranque e o peso do sistema.
Peso aproximado do Sistema: 72kg/m²
Prever um local (ralo, calha, cisterna) para receber o excedente da
irrigação ao final da última floreira, caso seja necessário.
Verificar a luminosidade adequada para cada espécie, plantas de
sombra vão exigir uma luminosidade em torno de no mínimo 800 lux,
enquanto plantas de sol necessitam de 5.000 a 10.000 lux.
Caso a parede seja de grandes proporções, verificar o local onde será
colocada a casa de máquinas (bomba + controladores) e a cisterna para
recolhimento de água.
O ideal é a escolha de um variado número de espécies por parede.
É importante que próximo da parede tenha um ponto hidráulico com
pressão de no mínimo 4 mca.
Jardim vertical Mamute / Parede verde - Passo a passo

Cremalheiras galvanizadas Módulos Jardim de Parede Mamute Fibra de coco Kit de irrigação

Montagem Esquema do sistema de irrigação

Jardim vertical Mamute / Parede verde - Após a instalação
CUIDADOS APÓS A INSTALAÇÃO
Não deve faltar fornecimento de água para a vegetação, o tempo de
irrigação dependerá do local onde for instalada a Ecoparede (interna
ou externa – com sol ou sombra), e deve ser observada a adaptação da
vegetação, quanto à quantidade de água.
Verificar periodicamente a bateria da Válvula Reguladora. Em média a
bateria dura cerca de quatro meses, mas a verificação deve ser
constante para que a irrigação não sofra descontinuidade.
Verificação da quantidade de luminosidade no local para adaptar a
quantidade de luz necessária para a vegetação escolhida.
REGULAGEM DA IRRIGAÇÃO
Após a colocação definitiva dos módulos Jardim de Parede Mamute® e
da tubulação e torneiras da irrigação, deve ser feita a regulagem do
tempo de irrigação e sua periodicidade, conforme os passos a seguir:
I. Ligar o registro de água;
II. Regular a vazão das torneiras das colunas;
III. Contabilizar os minutos que a água demora a chegar até o último
módulo (mais abaixo) da coluna;
IV. Regular a Válvula Reguladora baseado nestes minutos;
V. Regular a periodicidade, que pode ser pelo aparelho, de até setenta
e duas horas.
Geralmente se coloca 24 horas a periodicidade, mas pode variar
conforme as plantas utilizadas e a época do ano e o grau de insolação;
VI. Verificar, com o passar do tempo, a reação das plantas, pois esta
estará intimamente ligada ao tempo e a periodicidade de rega.
LEGISLAÇÃO

Normas que promovem tecnologias de infraestrutura verde como compensação ambiental em construções urbanas:
Porto Alegre/RS: Lei Complementar 434/1999 – Podem ser utilizados telhados verdes e pavimentos permeáveis;

Canoas/RS: Lei 5840/2014 – Telhados verdes;

São Paulo/SP: Decreto 53.889/2013 (alterado pelo Decreto 55.994/2015) – telhados verdes e jardins verticais podem ser utilizados.

Algumas normas que promovem tecnologias de infraestrutura verde por meio de incentivos fiscais:
Goiânia: Lei Complementar 235/2012 – dá descontos de até 20% do IPTU a quem instalar telhados verdes, jardins verticais, painéis fotovoltaicos, pavimentos permeáveis, etc;

Guarulhos: Lei 6793/2010 – descontos do IPTU que vão de 3% a 5% por tecnologias, que podem ser os telhados verdes, painéis fotovoltaicos, sistemas de captação de água da chuva,
etc;

Salvador: Decreto 25899/2015 (substituída pelo Decreto 29.100, de 2017) – cria certificação sustentável com direito a desconto do IPTU a quem instala tecnologias como telhados
verdes, reaproveitamento da água da chuva, etc;

Santos: Lei Complementar 913/2015: Dispõe sobre o incentivo à implantação do “Telhado Verde ” nos condomínios verticais do Município de Santos.

Algumas normas que promovem tecnologias de infraestrutura verde por meio de obrigatoriedade:
Recife/PE: Lei 18.112/2015 – obriga a instalação de telhados verdes e reservatórios de água pluvial, de acordo com seus critérios;

Guarulhos/SP: Lei 7031/2012 – obriga a instalação de telhados verdes, de acordo com seus critérios;

João Pessoa/PB: Lei 10.047/2013 – obriga a instalação de telhados verdes, de acordo com seus critérios.
