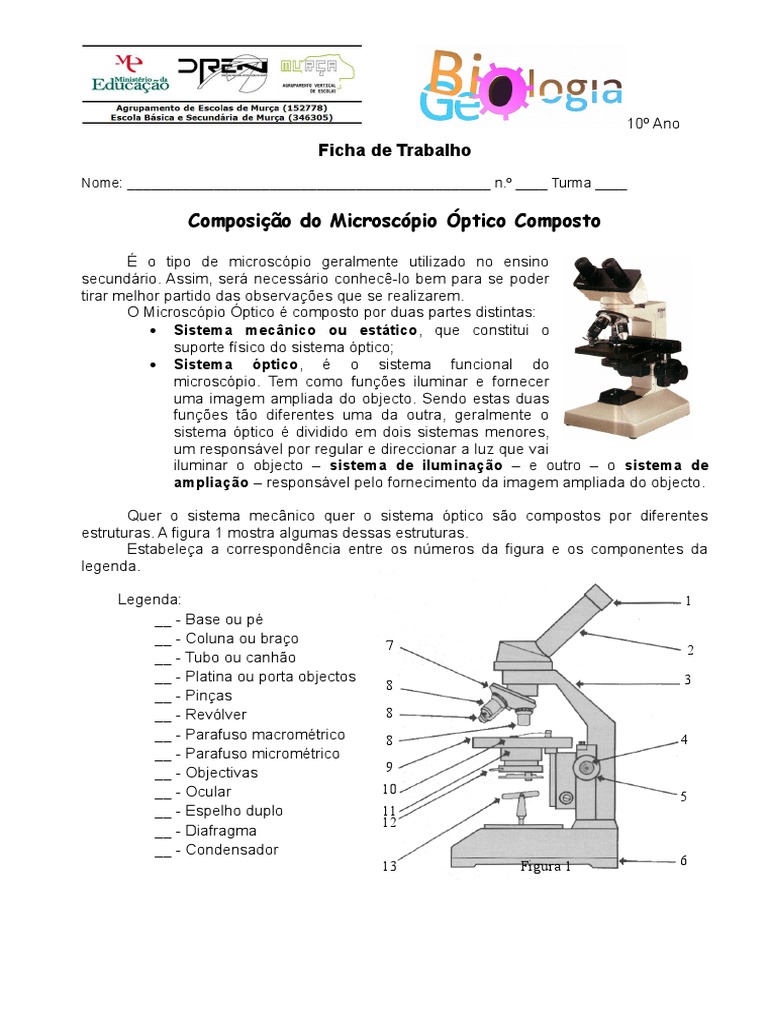

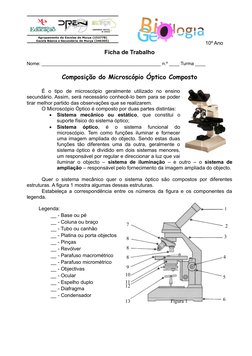

10º Ano

Ficha de Trabalho
Nome: ______________________________________________ n.º ____ Turma ____

Composição do Microscópio Óptico Composto

É o tipo de microscópio geralmente utilizado no ensino

secundário. Assim, será necessário conhecê-lo bem para se poder
tirar melhor partido das observações que se realizarem.
O Microscópio Óptico é composto por duas partes distintas:
 Sistema mecânico ou estático, que constitui o
suporte físico do sistema óptico;
 Sistema óptico, é o sistema funcional do
microscópio. Tem como funções iluminar e fornecer
uma imagem ampliada do objecto. Sendo estas duas
funções tão diferentes uma da outra, geralmente o
sistema óptico é dividido em dois sistemas menores,
um responsável por regular e direccionar a luz que vai
iluminar o objecto – sistema de iluminação – e outro – o sistema de
ampliação – responsável pelo fornecimento da imagem ampliada do objecto.

Quer o sistema mecânico quer o sistema óptico são compostos por diferentes
estruturas. A figura 1 mostra algumas dessas estruturas.
Estabeleça a correspondência entre os números da figura e os componentes da
legenda.

Legenda: 1
__ - Base ou pé
__ - Coluna ou braço 7 2
__ - Tubo ou canhão
__ - Platina ou porta objectos 3
8
__ - Pinças
__ - Revólver 8
__ - Parafuso macrométrico 8 4
__ - Parafuso micrométrico
__ - Objectivas 9
__ - Ocular 10 5
__ - Espelho duplo 11
12
__ - Diafragma
__ - Condensador
13 Figura 1 6

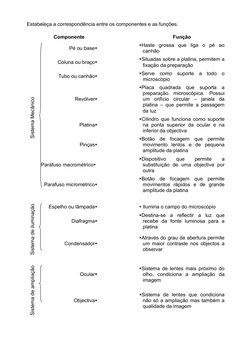

Estabeleça a correspondência entre os componentes e as funções.

Componente Função
Haste grossa que liga o pé ao
Pé ou base
canhão
Situadas sobre a platina, permitem a
Coluna ou braço
fixação da preparação
Serve como suporte a todo o
Tubo ou canhão
microscópio
Placa quadrada que suporta a
preparação microscópica. Possui
Revólver um orifício circular – janela da
Sistema Mecânico

platina – que permite a passagem

da luz
Cilindro que funciona como suporte
Platina na ponta superior da ocular e na
inferior da objectiva
Botão de focagem que permite
Pinças movimento lentos e de pequena
amplitude da platina
Dispositivo que permite a
Parafuso macrométrico substituição de uma objectiva por
outra
Botão de focagem que permite
Parafuso micrométrico movimentos rápidos e de grande
amplitude da platina
Sistema de iluminação

Espelho ou lâmpada  Ilumina o campo do microscópio

Destina-se a reflectir a luz que
Diafragma recebe da fonte luminosa para a
platina

Através do grau de abertura permite

Condensador um maior contraste nos objectos a
observar
Sistema de ampliação

Sistema de lentes mais próximo do

Ocular olho, condiciona a ampliação da
imagem

Sistema de lentes que condiciona

Objectiva não só a ampliação mas também a
qualidade da imagem

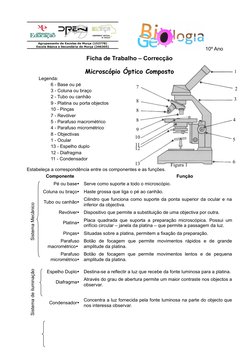

 10º Ano
Ficha de Trabalho – Correcção

Microscópio Óptico Composto 1

Legenda:
6 - Base ou pé
7 2
3 - Coluna ou braço
2 - Tubo ou canhão 3
9 - Platina ou porta objectos 8
10 - Pinças 8
7 - Revólver
5 - Parafuso macrométrico 8 4
4 - Parafuso micrométrico 9
8 - Objectivas
10
1 - Ocular 5
13 - Espelho duplo 11
12
12 - Diafragma
11 - Condensador
13 6
Figura 1
Estabeleça a correspondência entre os componentes e as funções.
Componente Função
Pé ou base Serve como suporte a todo o microscópio.
Coluna ou braço Haste grossa que liga o pé ao canhão.
Cilindro que funciona como suporte da ponta superior da ocular e na
Tubo ou canhão
inferior da objectiva.
Sistema Mecânico

Revólver Dispositivo que permite a substituição de uma objectiva por outra.

Placa quadrada que suporta a preparação microscópica. Possui um
Platina
orifício circular – janela da platina – que permite a passagem da luz.
Pinças Situadas sobre a platina, permitem a fixação da preparação.
Parafuso Botão de focagem que permite movimentos rápidos e de grande
macrométrico amplitude da platina.
Parafuso Botão de focagem que permite movimentos lentos e de pequena
micrométrico amplitude da platina.
Sistema de iluminação

Espelho Duplo Destina-se a reflectir a luz que recebe da fonte luminosa para a platina.
Através do grau de abertura permite um maior contraste nos objectos a
Diafragma
observar.

Concentra a luz fornecida pela fonte luminosa na parte do objecto que

Condensador
nos interessa observar.

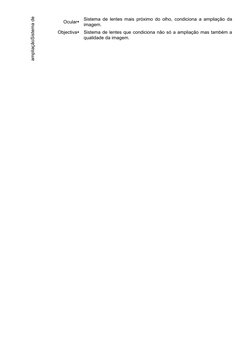

ampliaçãoSistema de
Sistema de lentes mais próximo do olho, condiciona a ampliação da
Ocular
imagem.
Objectiva Sistema de lentes que condiciona não só a ampliação mas também a
qualidade da imagem.
