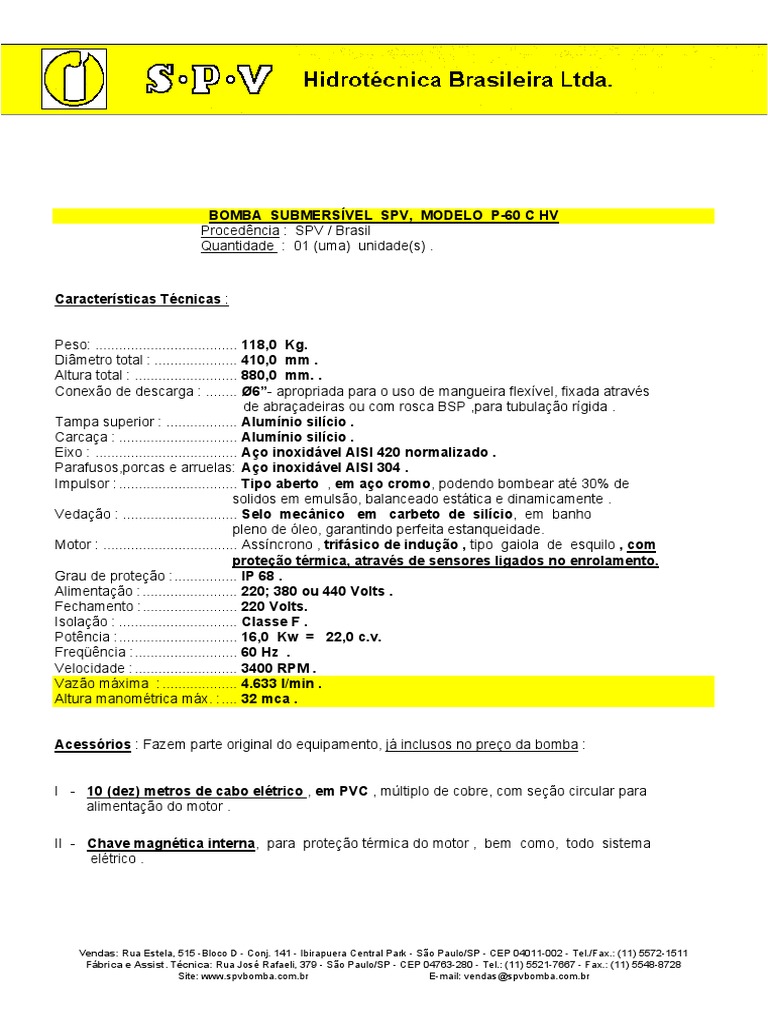

BOMBA SUBMERSÍVEL SPV, MODELO P-60 C HV

Procedência : SPV / Brasil

Quantidade : 01 (uma) unidade(s) .

Características Técnicas :

Peso: .................................... 118,0 Kg.

Diâmetro total : ..................... 410,0 mm .
Altura total : .......................... 880,0 mm. .
Conexão de descarga : ........ Ø6”- apropriada para o uso de mangueira flexível, fixada através
de abraçadeiras ou com rosca BSP ,para tubulação rígida .
Tampa superior : .................. Alumínio silício .
Carcaça : .............................. Alumínio silício .
Eixo : .................................... Aço inoxidável AISI 420 normalizado .
Parafusos,porcas e arruelas: Aço inoxidável AISI 304 .
Impulsor : .............................. Tipo aberto , em aço cromo, podendo bombear até 30% de
solidos em emulsão, balanceado estática e dinamicamente .
Vedação : ............................. Selo mecânico em carbeto de silício, em banho
pleno de óleo, garantindo perfeita estanqueidade.
Motor : .................................. Assíncrono , trifásico de indução , tipo gaiola de esquilo , com
proteção térmica, através de sensores ligados no enrolamento.
Grau de proteção : ................ IP 68 .
Alimentação : ........................ 220; 380 ou 440 Volts .
Fechamento : ........................ 220 Volts.
Isolação : .............................. Classe F .
Potência :.............................. 16,0 Kw = 22,0 c.v.
Freqüência :.......................... 60 Hz .
Velocidade : .......................... 3400 RPM .
Vazão máxima : ................... 4.633 l/min .
Altura manométrica máx. : .... 32 mca .

Acessórios : Fazem parte original do equipamento, já inclusos no preço da bomba :

I - 10 (dez) metros de cabo elétrico , em PVC , múltiplo de cobre, com seção circular para
alimentação do motor .

II - Chave magnética interna, para proteção térmica do motor , bem como, todo sistema
elétrico .

Vendas: Rua Estela, 515 -Bloco D - Conj. 141 - Ibirapuera Central Park - São Paulo/SP - CEP 04011-002 - Tel./Fax.: (11) 5572-1511
Fábrica e Assist. Técnica: Rua José Rafaeli, 379 - São Paulo/SP - CEP 04763-280 - Tel.: (11) 5521-7667 - Fax.: (11) 5548-8728
Site: www.spvbomba.com.br E-mail: vendas@spvbomba.com.br
 FOLHA DE DADOS Nº.: 38951

MOTO-BOMBAS SUBMERSÍVEIS Item : 01

CLIENTE : MAZF COMERCIAL PROJETO : DATA FOLHA
LOCAL : REF. TAG : 19/02/2019 3 de 5

DADOS GERAIS
01 Fabricante SPV 38 Peso total do conjunto 118,0 Kg
02 Modelo P-60 C HV 39 Dimensões - L x A 410 mm. x 880 mm.
03 Quantidade 01 40 Tipo do impulsor (X) Aberto ( ) Semi-aberto
04 Tipo de bomba Submersível ( ) Fechado ( ) Vortex
05 Montagem Vertical 41 Diâmetro do impulsor 161 mm.
06 Recalque Ø 6” 42 Número de estágios (X) 01 ( ) 02 ( ) 03
07 Tipo do recalque ( ) Rosca BSP (X) Mangueira 43 Passagem de sólidos 10 mm. X 30 mm.
( ) Flangeado  Norma : 44 Instalação ( ) Fixa (X) Portátil
( ) NPT (X) Interna (X) Externa
CONDIÇÕES DE OPERAÇÃO
08 Operação Contínua 45 Vazão máxima bomba 278,0 m³/h
09 Fluído bombeado Drenagem de águas sujas/pluviais 46 AMT máxima bomba 32,0 mca
10 Temperatura do fluído Ambiente -  47 Vazão de projeto -
11 Densidade do fluído 1,1 48 AMT de projeto -
DADOS DO MOTOR
12 Potencia 16 Kw 22 Cv 49 Tensão Trifásica
13 Freqüência 60 Hz 50 Fases 3 Fases
14 Grau de proteção IP 68 51 Velocidade 3.400 Rpm
15 Voltagens disponíveis 220 V - 380 V - 440 V 52 Isolação Classe F
16 Voltagem de projeto 220 Volts 53 Amperagem 220 = 57,0A 380 = 34,0A 440 = 28,5A
17 Rendimento - 54 Partida Direta
18 Potencia cons. rede - 55 Fator de serviço 1.0
MATERIAIS CONSTRUTIVOS
19 Carcaça Alumínio Silício 56 Tampa Alumínio Silício
20 Caracol (voluta) - 57 Placa de desgaste -
21 Grade de filtro Aço galvanizado tratado 58 Eixo Aço inoxidável 420 normalizado
22 Base Aço galvanizado tratado 59 Impulsor Aço cromo
23 Difusor Borracha nitrílca 60 Disco do impulsor Borracha nitrílica
24 Parafusos de fixação Aço inoxidável 304 61 Rolamento superior Fixo de carreira de esferas
25 Porcas / arruelas Aço inoxidável 304 62 Rolamento inferior Fixo de carreira de esferas
26 Cabo elétrico Multicondutor em PVC 63 Cabo elétrico auxiliar -
VEDAÇÕES
27 Aneís O ring Borracha nitrílica 64 Retentor Borracha nitrílica – DIN 3760
28 Bucha do cabo Borracha neoprene 65 Selo mecânico Carbeto de silício
LUBRIFICAÇÃO / REFRIGERAÇÃO
29 Motor - 66 Selo mecânico Óleo SAE 20 S/ detergente
30 Rolamentos Graxa permanente 67

ACESSÓRIOS COMPLEMENTARES
31 Cabo elétrico principal 10 metros - 4 x 16,0 mm2 68 Placa anodo de zinco -
32 Cabo elétrico auxiliar - 69 Corrente galvanizada -
33 Tubo guia - 70 Proteção térmica SIM
34 Suporte do tubo guia - 71 Regulador de nível -
TESTES DE FÁBRICA PINTURA
35 Performance ( ) Sim ( ) Testemunhado 72 Tampa superior Padrão do Fabricante
36 Hidrostático ( ) Sim ( ) Testemunhado 73 Carcaça Padrão do Fabricante
37 Norma de aplicação Padrão do Fabricante – ISO 2548 C 74 Caracol (voluta) Padrão do Fabricante
75 Revestimento especial ----
OBSERVAÇÕES
76 Reservamo-nos o direito de efetuar quaisquer alterações nos dados acima, sem aviso prévio.
77
78
79

Vendas: Rua Estela, 515 -Bloco D - Conj. 141 - Ibirapuera Central Park - São Paulo/SP - CEP 04011-002 - Tel./Fax.: (11) 5572-1511
Fábrica e Assist. Técnica: Rua José Rafaeli, 379 - São Paulo/SP - CEP 04763-280 - Tel.: (11) 5521-7667 - Fax.: (11) 5548-8728
Site: www.spvbomba.com.br E-mail: vendas@spvbomba.com.br
 Plano de Inspeção e Testes-PIT

TESTE HIDROSTÁTICO

Todas as peças são submetidas à teste hidrostático em nossa fábrica, com pressurização de
2kg/cm² .

TESTE DE PERFORMANCE

A bomba será submetida ao teste de performance, com levantamento de 06 (seis) pontos de traba-
lho, que serão comparados à curva original de performance do equipamento testado.
Um (1) dos pontos referir-se-á ao ponto de trabalho solicitado pelo usuário da bomba e o outro
(1) de “shut-off”,sendo que os demais,dois(2) acima e dois(2) abaixo do ponto de trabalho do equi-
pamento,são escolhidos aleatoriamente.

TESTE DE ISOLAÇÃO ELÉTRICA

Todos os motores elétricos são aferidos com aparelho meghômetro , após o teste de performance.

TESTE DE BALANCEAMENTO

O teste de balanceamento estático e dinâmico , realizado nas instalações da SPV.

Os testes estão de acordo com a norma internacional ISO 2548 – Classe C.

SoPoV Hidrotécnica Brasileira Ltda.
