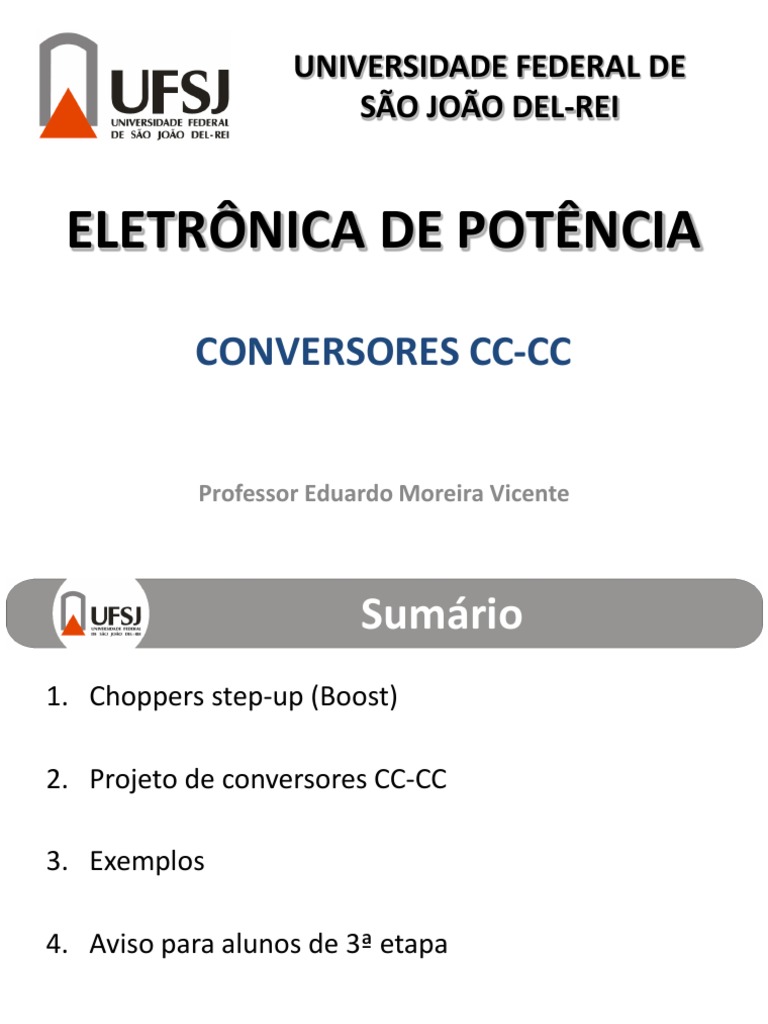

UNIVERSIDADE FEDERAL DE

SÃO JOÃO DEL-REI

ELETRÔNICA DE POTÊNCIA

CONVERSORES CC-CC

Professor Eduardo Moreira Vicente

 Sumário
Sumário
1. Choppers step-up (Boost)

2. Projeto de conversores CC-CC

3. Exemplos

4. Aviso para alunos de 3ª etapa

2
 Choppers step-up (Boost)
No circuito step-up, a tensão de saída pode variar desde
a fonte de tensão até diversas vezes a fonte de tensão. O
circuito básico do chopper step-up é mostrado na Figura 8.11.
Usa-se o indutor L para fornecer uma corrente linear na entrada.

Fig. 8.11 – Circuito do chopper step-up básico.

3
 Choppers step-up (Boost)
Quando o interruptor S passar para o estado ligado
(Figura 8.12a), o indutor ficará conectado à alimentação. A
tensão no indutor vL mudará no mesmo instante para o valor da
fonte de tensão Vi, mas a corrente no indutor ii aumentará de
maneira linear e armazenará energia no campo magnético.

Fig. 8.12 – Circuito equivalente do chopper step-up: a) estado ligado.

4
 Choppers step-up (Boost)
Quando o interruptor for aberto (ver Figura 8.12b), a
corrente cairá de modo abrupto e a energia armazenada no
indutor será transferida para o capacitor, através do diodo D. A
tensão induzida VL no indutor mudará de polaridade e a tensão
no indutor se somará à fonte de tensão, para assim aumentar a
tensão de saída. Portanto, a energia armazenada no indutor será
liberada para a carga.

Fig. 8.12 – Circuito equivalente do chopper step-up: b) estado desligado.

5
 Choppers step-up (Boost)
As formas de onda do circuito são mostradas na Fig. 8.13.

Fig. 8.13 – Formas de onda de

tensão e corrente (d = 0,5) para
um chopper step-up.

6
 Choppers step-up (Boost)
A corrente no diodo iD se comporta como se segue:

iD = 0 quando o interruptor é fechado (ligado)

iD = ii quando o interruptor for aberto (desligado)

Se a indutância L for muito grande, a fonte de corrente ii não terá

ondulação e poderá ser considerada constante.

A tensão na carga (e no capacitor) será:

Se o interruptor estiver aberto (d = 0), a tensão de saída será igual à

tensão de entrada. À medida que d aumentar, a tensão de saída se tornará
maior do que a de entrada.
7
 Choppers step-up (Boost)
Através da equação da tensão na carga, é possível estabelecer uma
relação entre o valor da razão cíclica e a tensão de saída, vista na Figura 8.14.

Fig. 8.14 – Relação entre a tensão de saída e a razão

cíclica do conversor Boost. 8
 Choppers step-up (Boost)
O valor médio da fonte de corrente é obtido de forma análoga
ao conversor Buck e é dada por:

As equações mostram que o circuito funciona como um

transformador elevador CC. À medida que d (ou TON) se aproximar de
zero, a tensão de saída Vo se igualará à fonte de tensão Vi. Por outro
lado, quando d se aproximar da unidade (ou TON = T ), a tensão de
saída irá se aproximar do infinito.

Na prática, entretanto, a tensão máxima não pode ser

infinita, por causa da perda de potência associada aos componentes
não-ideais. Essas restrições de ordem prática limitam a tensão de
saída para cerca de cinco vezes a tensão de entrada.
9
 Choppers step-up (Boost)
Fazendo a mesma análise feita anteriormente para calcular a
corrente de pico-a-pico do conversor Buck, a corrente máxima do
conversor Boost é definida através de:

De maneira semelhante, Imin é dada por:

A ondulação pico-a-pico da corrente será:

10
 Choppers step-up (Boost)
Fazendo a mesma análise feita anteriormente para calcular a
corrente de pico-a-pico do conversor Buck, a corrente máxima do
conversor Boost é definida através de:

De maneira semelhante, Imin é dada por:

A ondulação pico-a-pico da corrente será:

11
 Choppers step-up (Boost)
Para condições de corrente contínua, o valor mínimo da
indutância requerida é obtido quando se estabelece Imin igual a
zero:

Resolvendo para L:

MIN

12
 Choppers step-up (Boost)
Quando o transistor está conduzindo, o capacitor fornece
a corrente de carga por t=TON. A corrente média no capacitor
durante o tempo TON é Ic=Io e a ondulação de tensão do
capacitor, de pico-a-pico é:
𝑇𝑂𝑁 𝑇𝑂𝑁
1 1 𝐼𝑜 𝑇𝑂𝑁
∆𝑉𝑐 = 𝑣𝑐 − 𝑣𝑐 𝑡 = 0 = 𝐼𝑐 𝑑𝑡 = 𝐼𝑜 =
𝐶 0 𝐶 0 𝐶

Que pode ser substituída por:

𝐼𝑜 𝑑
∆𝑉𝑐 =
𝑓𝐶

13
 Exemplo
Ex. 9.5) O regulador Boost da figura abaixo tem uma tensão de entrada de
Vs=5V. A tensão média de saída Vo(AVG) = 15 V e a corrente média na carga
Io(AVG)= 0,5 A. A frequência de comutação é de 25 kHz. Se L=150µH e C=220µF,
determine:

𝐼𝑜 𝑑
∆𝑉𝑐 =
𝑓𝐶

a) O ciclo de trabalho;
b) A ondulação de corrente do indutor;
c) A corrente máxima do indutor;
d) A tensão de ondulação do capacitor.

14
 Exemplo
Ex. 9.8) O chopper step-up mostrado abaixo opera em uma frequência de
1kHz. A fonte de tensão CC é de 100 V e a resistência de carga é de 2 Ω. Se o
valor médio da corrente na carga for de 100 A, determine:

a) a potência entregue à carga;

b) o ciclo de trabalho;
c) o valor médio da corrente na fonte;
d) o valor médio da corrente no interruptor.

15
 Exemplo
Ex. 9.9) Na figura, Vi = 50 V, Vo = 75 V, L = 2 mH, R = 2 Ω e TON = 1 ms.
Determine:

a) o ciclo de trabalho;
b) a frequência de comutação;
c) Ii(AVG) e Io(AVG);
d) plote a forma de onda para ISW e ID.

16
Exemplo

17
 Exemplo
Ex. 9.10) O chopper step-up mostrado a seguir fornece potência para uma
carga resistiva de 20 Ω com 120 V. A fonte de tensão CC é de 40 V e a
indutância de 0,2 mH. Se a frequência do chopper for de 4 kHz, determine:

a) o ciclo de trabalho;
b) o valor médio da fonte de corrente;
c) TON;
d) Imax;
e) Imin;
f) o valor médio da corrente no diodo.
18
 Projeto de conversores CC-CC
Os reguladores chaveados são fornecidos comercialmente
como circuitos integrados. O projetista pode selecionar a frequência
de chaveamento escolhendo os valores de R e C do oscilador. Como
regra prática, para maximizar a eficiência, o período mínimo do
oscilador deve ser, aproximadamente, 100 vezes maior que o tempo
de comutação do transistor; por exemplo, se o transistor tiver um
tempo de comutação de 0,5 μs, o período do oscilador deverá ser de,
no mínimo, 50 μs, o que dará uma frequência máxima do oscilador de
20 kHz.

Essa limitação deve-se às perdas por comutação no

transistor, as quais aumentam com a frequência de comutação,
resultando na diminuição da eficiência. Além disso, as perdas no
núcleo dos indutores limitam a operação em frequências elevadas.

19
 Projeto de conversores CC-CC
A tensão de controle vc pode ser obtida comparando-se a
tensão de saída com seu valor desejado; vc pode ser comparado
com uma tensão dente-de-serra vr para gerar o sinal de
controle PWM para o chopper. Isso é mostrado na Figura 8.15.

Fig. 8.15 – Elementos dos conversores CC-CC.

20
 Aviso para alunos de 3ª etapa
Os alunos de 3ª etapa que faltaram às primeiras 6 aulas deverão
fazer um resumo das aulas 2 a 6, dos dias que não
compareceram às aulas, para ter a presença lançada no sistema.

O resumo deve ser feito à mão e cada aula deve ser resumida
em, no mínimo, duas páginas de folha almaço (sem contabilizar
os exercícios nesse número de páginas). Os exercícios e o
resumo deverão ser entregues juntos.

O prazo para entrega do resumo é o dia 12/09.

21
 Bibliografia
1. Ashfaq Ahmed, Eletrônica de Potência, Prentice Hall, 1ª
edição, 2000. – Capítulo 9

2. Muhammad H. Rashid, Eletrônica de Potência: Circuitos,

Dispositivos e Aplicações, Prentice Hall, 2ª edição, 1999. –
Capítulo 9
