CURSO TÉCNICO EM ELETROTÉCNICA

Unidade Curricular: Automação Industrial (60hs) IV Módulo
Professor: Rogério Luiz Nascimento, Me. Eng.
TP2 - Trabalho Prático 2 – Inversor de Frequência

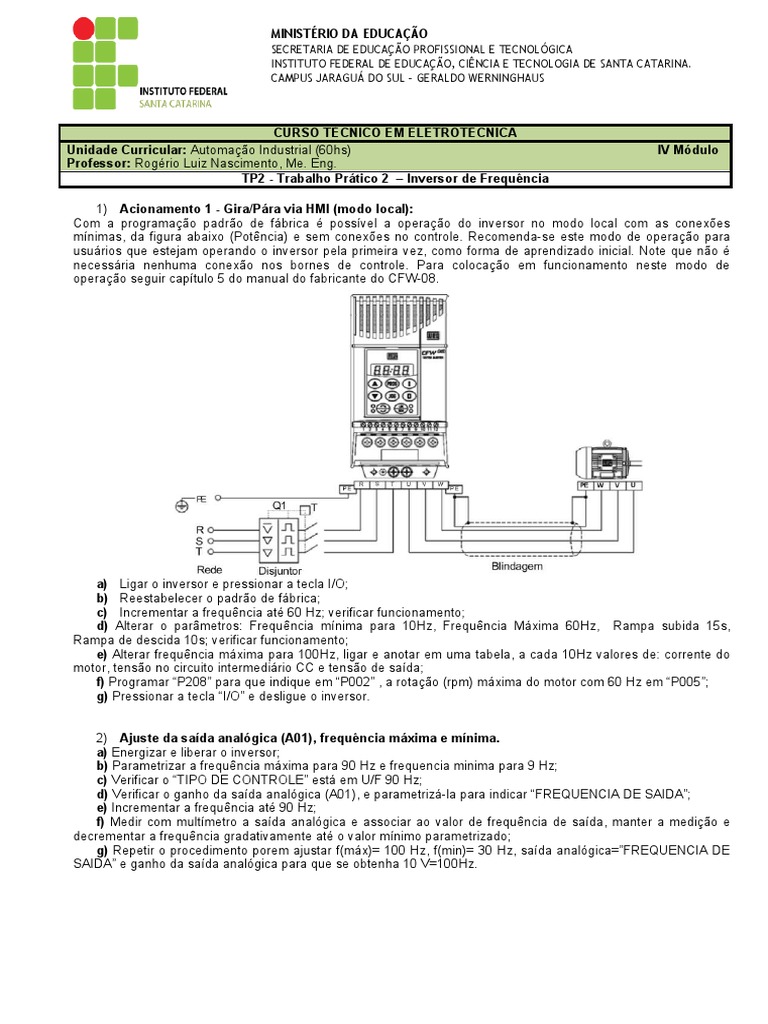

1) Acionamento 1 - Gira/Pára via HMI (modo local):

Com a programação padrão de fábrica é possível a operação do inversor no modo local com as conexões
mínimas, da figura abaixo (Potência) e sem conexões no controle. Recomenda-se este modo de operação para
usuários que estejam operando o inversor pela primeira vez, como forma de aprendizado inicial. Note que não é
necessária nenhuma conexão nos bornes de controle. Para colocação em funcionamento neste modo de
operação seguir capítulo 5 do manual do fabricante do CFW-08.

a) Ligar o inversor e pressionar a tecla I/O;

b) Reestabelecer o padrão de fábrica;
c) Incrementar a frequência até 60 Hz; verificar funcionamento;
d) Alterar o parâmetros: Frequência mínima para 10Hz, Frequência Máxima 60Hz, Rampa subida 15s,
Rampa de descida 10s; verificar funcionamento;
e) Alterar frequência máxima para 100Hz, ligar e anotar em uma tabela, a cada 10Hz valores de: corrente do
motor, tensão no circuito intermediário CC e tensão de saída;
f) Programar “P208” para que indique em “P002” , a rotação (rpm) máxima do motor com 60 Hz em “P005”;
g) Pressionar a tecla “I/O” e desligue o inversor.

2) Ajuste da saída analógica (A01), frequência máxima e mínima.

a) Energizar e liberar o inversor;
b) Parametrizar a frequência máxima para 90 Hz e frequencia minima para 9 Hz;
c) Verificar o “TIPO DE CONTROLE” está em U/F 90 Hz;
d) Verificar o ganho da saída analógica (A01), e parametrizá-la para indicar “FREQUENCIA DE SAIDA”;
e) Incrementar a frequência até 90 Hz;
f) Medir com multímetro a saída analógica e associar ao valor de frequência de saída, manter a medição e
decrementar a frequência gradativamente até o valor mínimo parametrizado;
g) Repetir o procedimento porem ajustar f(máx)= 100 Hz, f(min)= 30 Hz, saída analógica=”FREQUENCIA DE
SAIDA” e ganho da saída analógica para que se obtenha 10 V=100Hz.
 MINISTÉRIO DA EDUCAÇÃO
SECRETARIA DE EDUCAÇÃO PROFISSIONAL E TECNOLÓGICA
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA.
CAMPUS JARAGUÁ DO SUL – GERALDO WERNINGHAUS

3) Gira/Pára via bornes (modo remoto):

A figura a seguir representa a conexão nos bornes do inversor para este tipo de acionamento.

NOTAS!
Para o correto funcionamento deste acionamento deve-se conectar o borne 5 com o borne 1 (habilita geral).
A referência de frequência pode ser via entrada analógica AI1, via HMI-CFW08-P, ou qualquer outra fonte
(consulte a descrição dos parâmetros P221 e P222). Para este modo de acionamento, caso ocorrer uma falha da
rede com a chave S3 na posição “GIRAR”, no momento em que a rede voltar o motor é habilitado
automaticamente.

4) Acionamento Liga/Desliga

Habilitação da função Liga / Desliga (comando a três fios): Programar DI1 para Liga: P263 = 14, Programar DI2
para Desliga: P264 = 14, Programar P229 = 1 (comandos via bornes) no caso em que deseja-se o comando a 3
fios no modo local, ou Programar P230 = 1 (comandos via bornes) no caso em que deseja-se o comando a 3 fios
no modo remoto. A figura a seguir representa a conexão nos bornes do inversor para este tipo de acionamento.
 MINISTÉRIO DA EDUCAÇÃO
SECRETARIA DE EDUCAÇÃO PROFISSIONAL E TECNOLÓGICA
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SANTA CATARINA.
CAMPUS JARAGUÁ DO SUL – GERALDO WERNINGHAUS

5) Função Avanço/Retorno:
Habilitação da função Avanço/Retorno: Programar DI1 para Avanço: P263 = 8, Programar DI2 para Retorno: P264
= 8. Fazer com que a fonte dos comandos do inversor seja via bornes, ou seja, fazer P229 = 1 para o modo local
ou P230 = 1 para o modo remoto. A figura a seguir representa a conexão nos bornes do inversor para este tipo de
acionamento.

NOTAS!
Para o correto funcionamento do acionamento 4 deve-se programar P266 para “Sem Função”. A referência de
frequência pode ser via entrada analógica AI1 (como mostrado no acionamento 2), via HMI-CFW08-P, ou qualquer
outra fonte (consulte a descrição dos parâmetros P221 e P222). Para este modo de acionamento, caso ocorrer
uma falha da rede com a chave S1 ou S2 fechada, no momento em que a rede voltar o motor é habilitado
automaticamente.

6) Referência MultiSpeed:
Parametrizar o inversor de frequência CFW-08, para atuar como multispeed, onde de acordo com a combinação
de três chaves, o inversor ajusta a velocidade com oito frequências de saídas distintas, respectivamente: 10, 20,
30, 40, 50, 60, 70 e 80Hz. NOTA: verificar parâmetros de 124 á 131.
