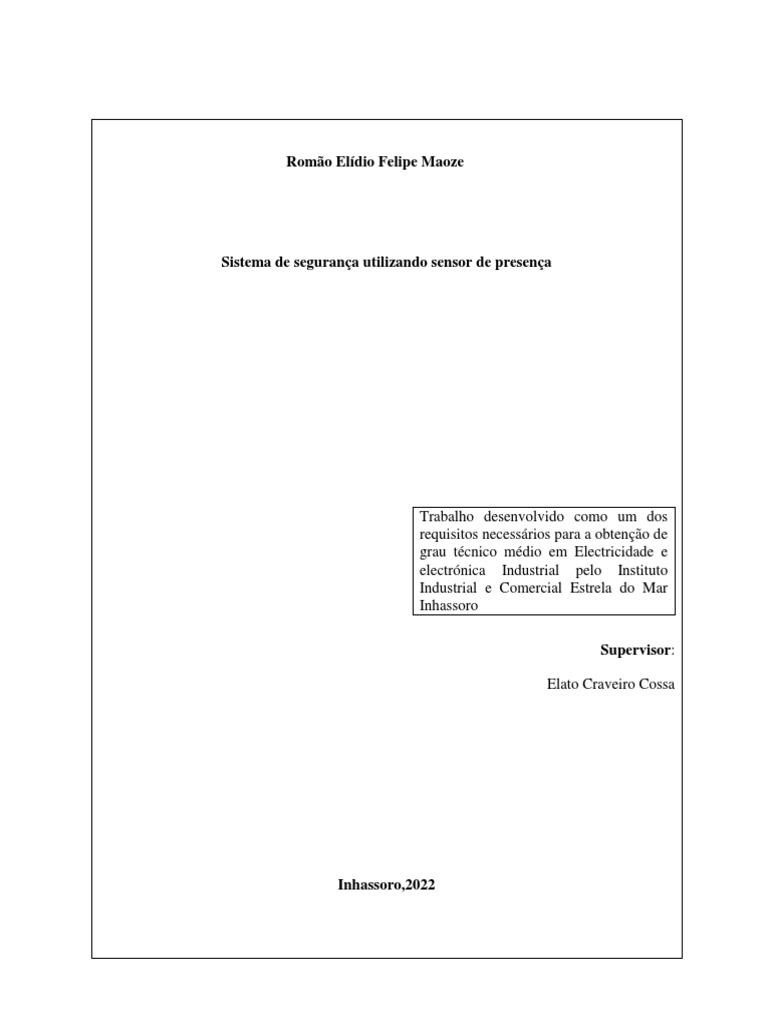

Romão Elídio Felipe Maoze

Sistema de segurança utilizando sensor de presença

Trabalho desenvolvido como um dos

requisitos necessários para a obtenção de
grau técnico médio em Electricidade e
electrónica Industrial pelo Instituto
Industrial e Comercial Estrela do Mar
Inhassoro

Supervisor:

Elato Craveiro Cossa

Inhassoro,2022

1
 Instituto Industria e Comercial Estrela do Mar Inhasoro

Qualificação: CV4 -Electricidade e Electrónica Industrial B

Título do Modulo: Projecto Integrado

Sistema de segurança utilizando sensor de presença

Nome do Formando: Romão Elídio Felipe Maoze

Código do Formando: 030682EI20178

Inhassoro,2022

2
Índice

1.Introdução.........................................................................................................................4

Objectivos.............................................................................................................................5

1.1.1 Objectivo Geral ......................................................................................................5

1.1.2 Objectivos específicos.............................................................................................5
1.1.3 Justificativa ............................................................................................................5

2. Revisão bibliográfica......................................................................................................6

2.1. Sensores de presença...................................................................................................6

2.1.1. Principio de funcionamento de um sensor de presença........................................6

2.1.2Alarmes de segurança................................................................................................7

2.1.4. Gerador de névoa.....................................................................................................7

2.1.5. Altura para a instalação de um sensor de presença..............................................7

2.1.6. Campo de actuação do sensor de presença...........................................................8

2.1.7. Cuidados a observar na instalação do sensor de presença...................................8

3. Metodologias....................................................................................................................9

3.1 Materiais necessários....................................................................................................9

3.2 Procedimentos para montar um sensor.......................................................................9

4. Apresentação e análise dos resultados..........................................................................10

5. Conclusão.........................................................................................................................11

6. Referências bibliográficas..............................................................................................12

3
1.Introdução

Antigamente os operadores eram indispensáveis por exercerem muitas funções como controlar e
garantir a segurança dos equipamentos, portanto neste projecto irei falar sobre os sensores de
presença, princípio de funcionamento dos sensores de presença, os cuidados a observar na
instalação do sensor de presença, efinalidade de um Sensor de presença, onde na electricidade o
emprego de sistema de realimentação e amplamente utilizado.

Actualmente usa-se o sistema de sensores, que estes actuam de forma mais precisa e mais rápida
do que os operadores são capazes, por tanto utilizam-se os sensores para com essas capacidades
para realizar essa tarefa.

A utilização de sensores na monitorização de processos é vital para o sucesso dos mesmos e para
garantir a segurança dos operadores e equipamentos.

Os sensores são capazes de detectar tarefas simples de detecção de forma mais precisa e eficiente
do que as pessoas, sendo mais rápidos e cometendo menos erros.

4
1.2 Objectivos
1.2.1 Objectivo Geral
 Garantir a segurança das residências, estabelecimentos e lojas comerciais, utilizando um
sensor de presença acionando uma lâmpada.
1.2.2 Objectivos específicos
 Conhecer o princípio de funcionamento dos sensores de presença
 Conhecer o campo deactuação do sensor de presença e a sua aplicação,
 Montar um sensor de presença acionando uma lâmpada
 Observar os cuidados na instalação do sensor de presença

1.1.3 Justificativa

O projecto foi realizado baseando-se inicialmente na segurança residencial, porém, nem só as

residências aplicabilidade vai além de residências, expandindo-setambém para comércios e
empresas e indústrias.

Hoje em dia há muitos casos de desaparecimento nas indústrias ou mesmo nas residências que
estes mesmos materiais são roubados por falta de monitoramento dos mesmos, portanto opta-se
pela instalação do sistema de segurança utilizando sensores de presença.

Também ,existem diversos tipos de alarmes para assegurar a segurança residencial dos cidadãos,
uma vez que faz com que as pessoas sintam-se confortáveis e protegidas. No caso dos cidadãos
que rendem baixo valor salarial, o custo de alarmes normalmente é alto para implantação e em
sua maioria é necessário ser gasto um valor mensal para o seu concerto, o que pesa no orçamento
dos cidadãos, principalmente em tempos de crise, já que toda a economia é afectada.

Pensando nisso, o projecto foi elaborado com os sensores de presença que os mesmos garantem
a segurança do lar com qualidade, eficiência , baixo custo e monitoramento pelo próprio cidadão,
o que o faz economizar com as empresas de manutenção, garantir a segurança de
estabelecimentos, lojas, e residência.

5
2. Revisãobibliográfica

Hoje em dia os sensores tornam-se parte fundamental, pois mostram uma grande vantagem na
sua utilização.

2.1. Sensores de presença

A segurança da casa não se restringe apenas à protecção contra invasores. É importante ter uma
boa iluminação para poder andar com segurança pela casa e evitar acidentes, principalmente com
idosos e crianças. Por isso, os sensores de presença são bastante importantes e úteis no dia-a-dia
da casa, do escritório ou estabelecimento comercial.

De acordo com o MANUAL DE INSTALAÇAO E UTILIZACAO DE SENSORES, (Pag.3)-Um

sensor de presença é um equipamento capaz de detectar os movimentos produzidos por pessoas e
até animais. A partir da identificação de uma movimentação, ele pode ser combinado a outro
equipamento — lâmpada, porta, alarme e gerador de névoa contra invasores — para disparar sua
acção de maneira automática. É uma automação simples que funciona em ambientes domésticos,
estabelecimentos comerciais, prédios corporativos, consultórios e clínicas médicas, entre outros.

2.1.1. Principio de funcionamento de um sensor de presença

Segundo Mattede no momento em que o sensor de presença detecta o movimento, um

dispositivo interno chamado de relé é acionado, fechando o circuito e permitindo a passagem da
corrente eléctrica. A electricidade gerada vai acionar o elemento combinado ao sensor de
presença. Dessa forma, ele pode:

 Acender uma lâmpada;

 Acionar um alarme sonoro;
 Abrir uma porta de correr;
 Disparar o gerador de névoa em sistema conta invasão.

Geralmente, o sensor de presença é muito usado para acionar lâmpadas, principalmente em áreas
residenciais. A entrada das casas e das portarias prediais, assim como o hall de condomínios, são
locais úteis para instalar o acendimento automático de luz.

6
Essa lâmpada pode estar posicionada na área externa da casa, como corredores laterais, jardins e
entrada principal.

É muito útil, principalmente à noite, para enxergar qualquer obstáculo. Também é útil nas áreas
comuns da casa, como corredores, cozinha, área de serviço, dispensa, etc. O closet também é um
cómodo onde o sensor de presença combinado com a luz é muito útil.

Este dispositivo também pode ser combinado com:

2.1.2. Alarmes de segurança

Lojas, clínicas médicas, consultórios, empresas usam bastante o sensor de presença combinado
ao alarme sonoro. Assim, quando alguém se aproxima da porta, o alarme é accionado, alertando
quem está dentro.

2.1.3. Portas

É uma combinação muito usada em shoppings, para movimentar as portas de entrada, abrindo
apenas quando necessário e mantendo o isolamento para o ar condicionado.

2.1.4. Gerador de névoa

É um recurso de segurança que utiliza o sensor para liberá-lo, quando uma invasão é detectada.
A névoa não é tóxica e em poucos segundos cobre totalmente o cómodo, neutralizando a
invasão.

2.1.5. Altura para a instalação de um sensor de presença

Segundo o MANUAL DE INSTALAÇÃO E UTILIZAÇÃO DE SENSORES, (Pag.15)- A

instalação do sensor deve ser feita a uma altura aproximada de 2,5m do piso, de maneira que a
movimentação de pessoas, veículos, animais, seja preferencialmente na transversal, cortando o
maior número de raios possíveis.

7
2.1.6. Campo de actuação do sensor de presença

Fig:1 - Range de actuação do sensor de presença

Fonte: www.mundodaeletrica.br.com> sensores

2.1.7. Cuidados a observar na instalação do sensor de presença

De acordo com MANUAL DE INSTALAÇAO E UTILIZACAO DE SENSORES, (Pag.17), para

instalar um sensor de presença é necessário ter os seguintes cuidados:

 Instalar em local protegido, assim, evitando fontes de calor, exposição aos raios solares, à
chuva, ao vento, à poeira e sobre suportes móveis ou vibrantes;
 Respeitar a capacidade máxima do aparelho e verificar se a tensão da rede é igual à dele;
 Quando necessário, limpar cuidadosamente o visor com um pano humedecido em álcool
ou água;
 Alguns são colocados em cantos de paredes, pois detectama presença num ângulo de
abertura de 90º.
Cada tipo de sensor de presença possui suas próprias características. É por isso que, antes de
optar por um ou outro, é necessário fazer um estudo do ambiente em que o dispositivo será
instalado. É preciso avaliar se o local de instalação é ao ar livre ou não, se está exposto às
intempéries (calor, chuva, vento, etc.), se está muito próximo a fontes geradoras de frio ou calor,
entre vários outros factores.

Se eles não forem analisados, a pessoa acabará correndo o risco de adquirir um dispositivo
inadequado para o seu ambiente, o que reduzirá o seu conforto e a sua segurança. Somente com
uma análise aprofundada é que será possível escolher o sensor de presença ideal.

8
3. Metodologias

Visitas a biblioteca

Para obter algumas informações sobre os sensores de presença e movimento foi necessário fazer
a leitura de alguns manuais, portanto foram feitas visitasfrequentes a biblioteca para a obtenção
dos conteúdos necessários para a instalação dos mesmos, e também as interações com os colegas.

Pesquisas na Internet

Para obter outros conteúdos necessários, tinha que se aprofundar mais, sendo assim pesquisas na
internet ajudaram muito para obter mais conhecimento dos sensores de movimento e presença.

3.1 Materiais necessários

Os materiais necessários para instalar um sensor são:

 Chave Estrela;
 Chave de Fenda:
 Alicate Universal;
 Alicate de Corte;
 Condutores eléctricos
 Busca-pólos;
 Parafusos;
 Fita isoladora;
 Lâmpada;
 Bornes de ligação.

3.2 Procedimentos para montar um sensor

E necessário ter muita atenção quando estamos prestes a montar esses dispositivos, neste caso,
antes de tudo verifique se a tensão eléctrica é 110 v ou 220 v e cheque também a do dispositivo
que precisa ser compatível com a existente na casa.

Para fazer a sua instalação devemos seguir os seguintes passos:

Primeiropasso:

9
Com os fios de alimentação expostos, identifique os fios neutro e fase do circuito eléctrico;

Segundo passo:

Conecte esses fios nas respectivas entradas do sensor de presença, ou seja, cabo fase na entrada
de fase e cabo neutro na entrada de neutro;

Terceiro passo:

Este passo inclui a fiação da lâmpada no circuito eléctrico. Faça a ligação do cabo neutro na
entrada compatível do receptor da lâmpada;

Quarto passo:

Em seguida, use um cabo de retorno para conectar a outra fase da lâmpada no sensor de
presença. Dessa forma, as chances de choque durante a manutenção ou troca da lâmpada será
menor.

4. Apresentação e análise dos resultados

Esquema de ligação de um sensor de presença associado a uma lâmpada

Apos a montagem o sensor apresentava uma eficiencia no seu funcionamento, e que esses
dispositivos sao importantes pois podem oferencem boa segurança das residências,
estabelecimentos e lojas comerciais, tambem o não ter conhecimento de como se monta um
sensor associando a uma lâmpada, pode vir a dificultar a montagem.

10
5. Conclusão

Os sensores tornam-se parte fundamental, pois mostram uma grande vantagem na sua utilização
por actuarem de forma mais rápida, portanto neste trabalho foram apresentados os tipos de
sensores mais utilizados, que são sensores de movimento e de presença, bem como a importância
dos sensores, assim com os exemplos de aplicação dos sensores de movimento e sensores de
presença.

Foram apresentadas os sensores mais adequados para diferentes necessidades relacionadas a

aplicações diversas, o funcionamento dos próprios sensores, os cuidados a ter no momento da
montagem deles.

Também foram apresentados os materiais necessários para a montagem dos sensores de

movimento e os de presença. Assim como também vimos a altura onde devemos montar os
sensores, as finalidades dos sensores de presença

11
 6. Referências bibliográficas

www.mundodaeletrica.com.br(HenriqueMattede)

MANUAL DE INSTRUCOES SENSORES (www.sense.br>indutivos)

MANUAL DE INSTALAÇAO E UTILIZACAO DE SENSORES

Manual Instruções se uso dos sensores (www.knick-internacional.com)
