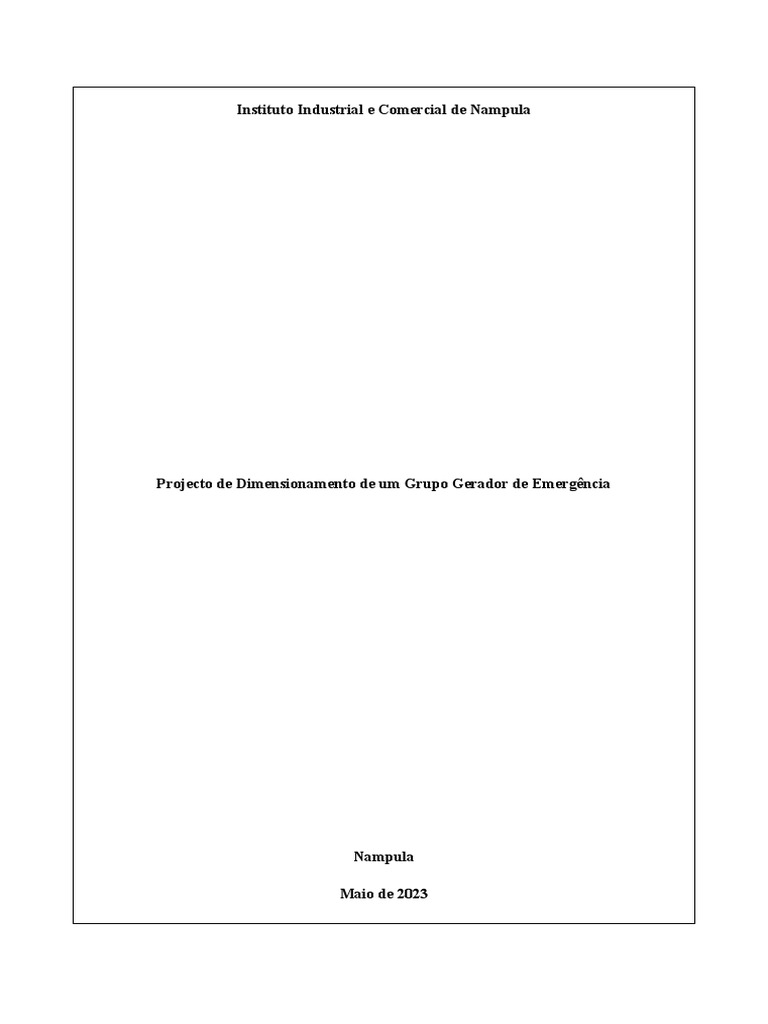

Instituto Industrial e Comercial de Nampula

Projecto de Dimensionamento de um Grupo Gerador de Emergência

Nampula

Maio de 2023

1
 Pedro Silvestre Barrote

Projecto de Dimensionamento de um Grupo Gerador de Emergência

Trabalho de carácter avaliativo,

no módulo de Projectar Grupos
Geradores de Emergência, do
curso de Electricidade Industrial
Nível 5B, do 3o Semestre,
Nocturno a ser apresentado ao:
Formador: António André

Instituto Industrial e Comercial de Nampula

Nampula, Maio 2023

2
Índice

1. INTRODUÇÃO ............................................................................................................................ 4
2. TERMO DE RESPONSABILIDADE .......................................................................................... 5
3. Delimitação do Tema .................................................................................................................... 6
3.1. Formulação do Problema....................................................................................................... 6
3.2. Justificativa............................................................................................................................ 6
4. Objectivos do tema (projecto) ...................................................................................................... 6
4.1. Objectivo Geral ..................................................................................................................... 6
4.2. Objectivo específico .............................................................................................................. 6
5. SELEÇÃO DE GERADORES ..................................................................................................... 7
5.1. Características Necessárias para a Correta Seleção de um Grupo Gerador .......................... 7
5.2. Principais Aplicações de Geradores ...................................................................................... 7
6. GRUPO GERADOR BPD30S3 DIESEL TRIFÁSICO ROBUSTO ........................................... 8
6.1. Características ....................................................................................................................... 8
6.2. Outras Características ............................................................................................................ 8
7. DADOS TÉCNICOS MÍNIMOS: (MATERIAIS) ..................................................................... 10
8. ORÇAMENTO DO PROJECTO ............................................................................................... 10
8.1. Orçamento dos Matérias ...................................................................................................... 10
8.2. Orçamento Mão-de-Obra .................................................................................................... 10
8.3. Orçamento de Logística e Transportes ................................................................................ 11
8.4. Orçamento Geral ................................................................................................................. 11
9. ESQUEMAS ELÉCTRICOS E DE IMPLANTAÇÃO.............................................................. 11
10. CONCLUSÃO ........................................................................................................................ 12
11. Referencias .............................................................................................................................. 13

3
1. INTRODUÇÃO

A ideia de aproveitar a energia térmica para produzir a electricidade surgiu nos alvores da revolução
Industrial, os primeiros motores acoplados a dínamo de corrente contínua e a alternadores eram
térmicos-máquina a vapor. Estes grupos não precisam de serviços auxiliar e exigem pequena
quantidade de água de refrigeração. Por outro lado, a sua rápida colocação em serviços permite a
satisfação de serviços de ponta e o funcionamento como REDE DE SOCORRO. Essas centrais de
emergência do aproveitamento térmico a motor diesel tem como maior vantagem, a rápida e segura
resposta de satisfação em caso de emergência. E também tem maior desvantagem o custo elevado de
energia primária (combustível diesel.)

4
 2. TERMO DE RESPONSABILIDADE

Eu Pedro Silvestre Barrote, electricista devidamente inscrito no Instituto Industrial e Comercial de

Nampula, sob código modular número 1991025714B, presto este termo de responsabilidade nos
termos da norma, pelo qual assumo a inteira responsabilidade, pela elaboração e execução do projecto
de Dimensionamento e Montagem do Grupo Gerador, cuja a empresa de bombas de Combustível
pertence ao senhor Felizardo António que sita no bairro de Mutauanha.

Este termo de responsabilidade é assumido para todos os efeitos legais e ilegais que incluem todos os
processos de instalação, bem como a segurança e a qualidade.

Nampula, aos 12 de maio de 2023

__________________________________________
(Pedro Silvestre Barrote)
O Técnico

5
3. Delimitação do Tema

O presente projecto refere-se ao dimensionamento de um grupo gerador de emergência em uma

bomba de combustível, localizado no bairro de Mutauanha, e que se divide em seguintes partes:
Conjunto de plantas esquema e de alguns detalhes que deverão conter todos os elementos necessários
para a perfeita execução do projecto que esta anexa:

 Termos de Responsabilidade
 Memória descritiva e justificativa;
 Característica completa dos equipamentos a serem usados (os de uso específicos);

3.1. Formulação do Problema

Caso haja a montagem do grupo gerador de emergência, será que vai ser atendida a necessidade do
proprietário?

3.2. Justificativa
O que me levou a escolher esse tema foram as dificuldades em algumas bombas, particularmente nas
bombas de combustível, localizado no bairro de Mutauanha, porque alguns empresários da cidade e
Nampula enfrentam muitas dificuldades quando não há corrente eléctrica, tem sido muito difícil
prosseguir com o fornecimento do combustível, eles se sentem prejudicados. Acredito que com este
projecto o proprietário da bomba poderá minimizar essas dificuldades na sua empresa.

4. Objectivos do tema (projecto)

4.1. Objectivo Geral

Dimensionar um grupo gerador de emergência capaz de realimentar a Bomba de Combustível em
questões de cortes da Rede eléctrica da EDM.

4.2. Objectivo específico

 Seleção de Geradores
 Um grupo gerador trifásico robusto
 Dados técnicos mínimos: (Materiais)
 Orçamento do projecto
 Esquemas eléctricos e de implantação

6
5. SELEÇÃO DE GERADORES

5.1. Características Necessárias para a Correta Seleção de um Grupo Gerador

Para a correta especificação do gerador, são necessárias as seguintes informações na fase da consulta:

1. Potência nominal (kVA);

2. Tipo de refrigeração (Aberto, Trocador de calor ar-ar ou Trocador de calor ar-água, etc.);
3. Rotação (nº de polos);
4. Fator de Potência;
5. Tensão nominal;
6. Número de fases (Trifásico ou Monofásico);
7. Frequência de operação (Hz);
8. Tipo de excitação: sem escovas (brushless) com regulador de tensão ou com escovas e
excitatriz estática;
9. Grau de proteção;
10. Temperatura ambiente;
11. Características da carga. Ex: partida de motores de indução, etc;
12. Faixa de ajuste da tensão;
13. Precisão da regulação;
14. Acessórios (sensores de temperatura, resistência de aquecimento, detectores de vibração,
etc);
15. Sobrecargas ocasionais;
16. Tensão monofásica de alimentação da resistência de aquecimento (caso haja);
17. Tipo de regulação (U/f constante ou U constante);
18. Tipo de acoplamento (direto, polias e correias, flange, discos de acoplamento, etc).

5.2. Principais Aplicações de Geradores

Devido a sua simplicidade na instalação e manutenção, os geradores são muito utilizados como
pequenos centros de geração de energia, principalmente no interior, onde as redes de distribuição de
energia elétrica ainda não estão presentes ou tem pouca confiabilidade, por exemplo, em fazendas,
vilarejos, unidades repetidoras de telecomunicações, etc.

São utilizados também como No-Break (fornecimento sem interrupção ou de emergência) em

hospitais, centrais de computação, centros de comandos de sistemas, telecomunicações, aeroportos,
etc.

7
Muito utilizados em aplicações industriais para geração de emergência, cogeração, horário de ponta
e também em embarcações, para suprimento de toda a energia elétrica necessária aos equipamentos.

Outra aplicação típica é o uso de geradores agrupados a motores elétricos para a transformação de
frequência ou tensão em conversores rotativos. Como se pode ver, o campo para aplicação dos
geradores é bastante amplo.

6. GRUPO GERADOR BPD30S3 DIESEL TRIFÁSICO ROBUSTO

Fig. 1: Grupo Gerador Diesel Trifásico Fig. 2: ATS

6.1. Características

 Máximo 34 kVA, 380 V, 1500 RPM;

 AVR de tensão constante (regulador automático de tensão);
 Acionador de partida elétrico de 12 volts;
 Tanque de combustível de 60 litros, 13 horas a 75% de carga;
 Versão silenciosa (±72dBA);
 Motor Diesel de quatro cilindros, vertical, refrigerado a água;
 Painel de controle digital Datakom D300;
 Sistema de baixa pressão de óleo 15W.

6.2. Outras Características

8
DADOS GERAIS DADOS DO MOTOR
Marca: BPD30S3 Marca: Faw
4DW92-39D-HMS20W
Prime Power (PRP): 31 kVA Modelo:
Quatro
Stand-by Power Tipo: Motor diesel Refrigerado
34 kVA
(LTP): água cilindros, vertical,
Sistema de Partida elétrica de 12
Amperes: 51 A
partida: Volts
Fator de Potência / Auto-
0,8 Sim
COS: descompressão:
Capacidade
Frequência: 50 Hz 2,54
cúbica (l):
Taxa de
Tensão: 380 V 17:1
compressão:
Potência nominal
Fases: Trifásico 31 / 1500
(kW/RPM):
Rotação do Motor: 1500 RPM Combustível: Diesel
Óleo
Comprimento: 1900 mm 15W40
lubrificante:
Alerta de baixa
Largura: 780 mm Sim
pressão:
Altura: 1000 mm Baixo corte Sim
Peso: 880 kg's
Capacidade do
60 l
Tanque:

DADOS ADICIONAL PAINEL DE CONTROLE

Tempo de
8 em carga total Modelo: Datakom D300
funcionamento:
Tipo de estrutura: Painel de controle
Silencioso Tipo:
digital
Entradas
Nível de ruído(7m): 72 dBA 2
analógicas:
Regulador automático Tensão constante Tensão da fase
Sim
de tensão: AVR principal:
Tensão da linha
ISO9001 Certificado: Sim Sim
principal:
Consumo de
5.9
combustível em 100%
ALTERNADOR
Modelo: DPC184G
Número do pólo: 4
Modo de
Autoexcitação
Excitação:

9
7. DADOS TÉCNICOS MÍNIMOS: (MATERIAIS)

# Descrição Unidade Qunat

1 Gerador Diesel Silencioso TrifásicoBPD30S3 30kVA Uni 1
2 Chave De Transferência Automática (Ats) 100A Uni 1
3 Buchas Metálicas M10 Uni 5
4 Parafusos M20 Uni 10
5 Cabo VAV 4X16mm2 Mtr 15
6 Eléctrodos de Terra 2 Metros Uni 4
7 Cobre Nu 10mm2 Mtr 35
8 Caixa de Medição Terra Uni 1
9 Terminais Bimetálicos Uni 24
10 Combustível Diesel Litr 60
11 Abraçadeira de Aperto Mecânico Uni 45

8. ORÇAMENTO DO PROJECTO

8.1. Orçamento dos Matérias

Item Descrição Uni. Quant. Preço Unit. Preço Total
1 Gerador Diesel Silencioso Trifásico
1
BPD30S3 30kVA Uni. 418 667,55 418 667,55
2 Chave de transferência automática
1
trifásica (ATS) 100 Amp Uni. 18 279,45 18 279,45
3 Buchas Metálicas M10 Uni. 5 1 000,00 5 000,00
4 Parafusos M20 Uni. 10 50,00 500,00
5 Cabo VAV 4X16mm2 Mtr. 15 990,00 14 850,00
6 Eléctrodos de Terra 2 Metros Uni. 4 1 200,00 4 800,00
7 Cobre Nu 10mm2 Mtr. 35 250,00 8 750,00
8 Caixa de Medição Terra Uni. 1 300,00 300,00
9 Terminais Bimetálicos Uni. 24 470,00 11 280,00
10 Abraçadeira de Aperto Mecânico Uni. 45 45,00 2 025,00
11 Combustível Diesel Litr 60 94,75 5 685,00
Sub - Total 490 137,00

8.2. Orçamento Mão-de-Obra

Item Descrição Uni. Quant. Preço Unit. Preço Total
1 Técnico de Nível Medio Uni. 1 45 000,00 45 000,00
2 Auxiliares Uni. 2 15 000,00 30 000,00
Total 75 000,00

10
 8.3. Orçamento de Logística e Transportes
Item Descrição Uni. Quant. Preço Unit. Preço Total
1 Transporte de Africa do Sul a
1
Nampula Uni. 110 000,00 110 000,00
2 Encargos Administrativos Uni. 1 15 000,00 15 000,00
Total 125 000,00

8.4. Orçamento Geral

Item Descrição Uni. Quant. Preço Unit. Preço Total
1 Orçamento dos Matérias Uni. 1 490 137,00 490 137,00
2 Orçamento Mão-de-Obra Uni. 1 75 000,00 75 000,00
3 Orçamento de Logística e Transportes Uni. 1 125 000,00 125 000,00
Sub-Total 690 137,00
Iva de 17% 117 323,29
Total Geral 807 460,29

Será necessário um valor de 807 460, 29 Meticais (Oitocentos e Sete Mil, Quatrocentos e Meticais
e vinte nove centavos)

9. ESQUEMAS ELÉCTRICOS E DE IMPLANTAÇÃO

Fig. 3: ATS = Controlo de transferência Fig. 4: Esquema de ATS

Automático

11
10. CONCLUSÃO

O dimensionamento do grupo gerador de emergência, visa garantir o continuo fornecimento de

energia eléctrica nas Bombas de Combustível. Contribuindo desta forma melhor produtividade de
instalação segundo os cálculos efectuados, o gerador terá urna potência 25KVA, e feito a escolha de
potência do gerador optou-se por 30KVA mais carga isto para permitir que quando for a aumentar-
se mais carga não volte a se redimensionar outro gerador.

Concluindo, direi que a secção do cabo escolhido para alimentação serve perfeitamente mesmo se
tendo em conta as correções feitas as quedas de tensões calculadas são inferiores aos valores
recomendados pelo R.S.I.U.E.E. A instalação também será protegida contra as correntes de sobre
intensidades.

12
11. Referencias

https://www.bundupower.co.za/gen-diesel-single.php?mod=BPD30S3

https://static.weg.net/medias/downloadcenter/h68/h68/WEG-curso-dt5-caracter-sticas-e-especifica-
o-de-geradores-artigo-tecnico-portugues.pdf
