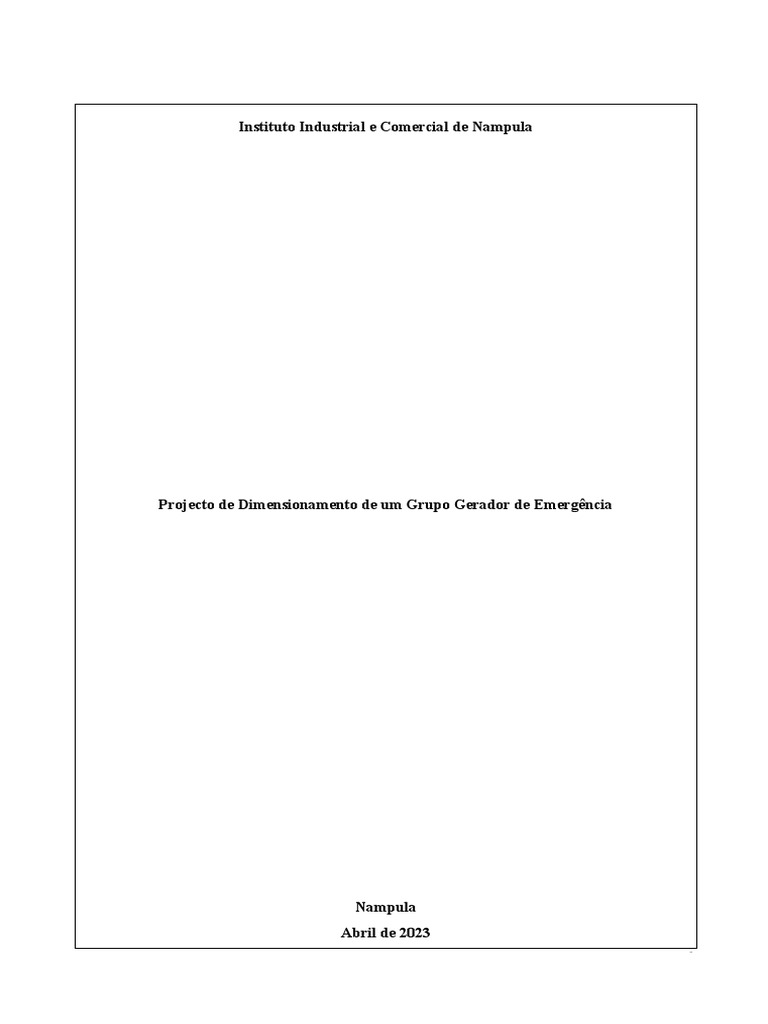

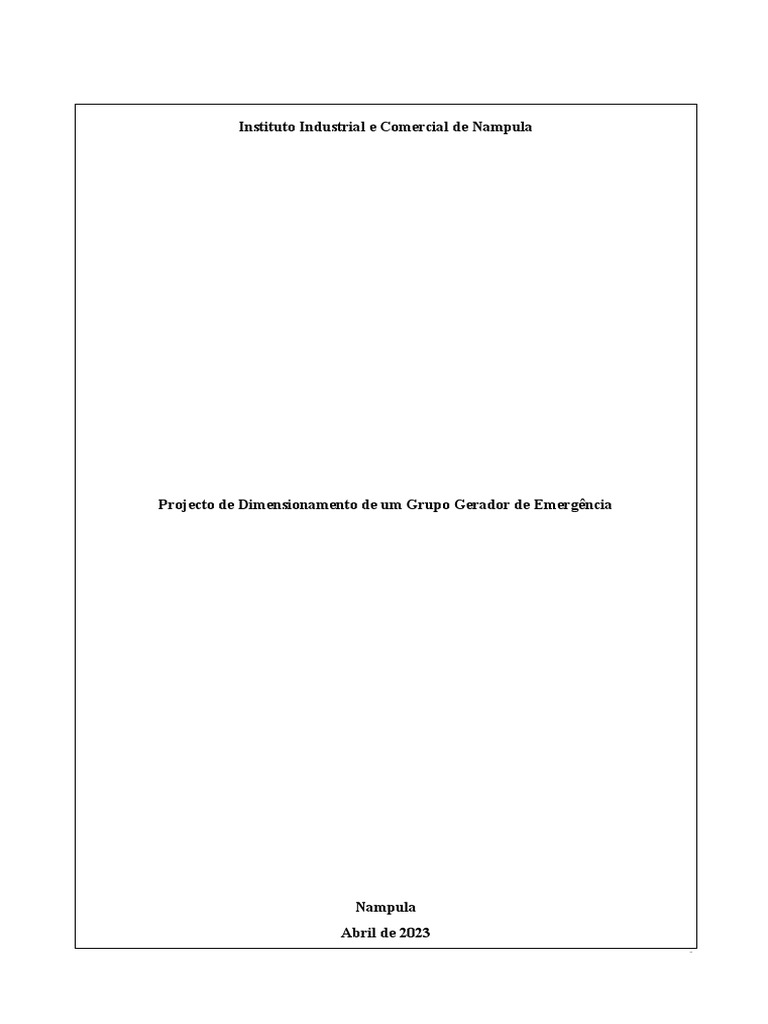

Instituto Industrial e Comercial de Nampula

Projecto de Dimensionamento de um Grupo Gerador de Emergência

Nampula
Abril de 2023
1
 Pedro Silvestre Barrote

Projecto de Dimensionamento de um Grupo Gerador de Emergência

Trabalho de carácter avaliativo,

no módulo de Projectar Grupos
Geradores de Emergência, do
curso de Electricidade Industrial
Nível 5B, do 3o Semestre,
Nocturno a ser apresentado ao:
Formador: António André

Instituto Industrial e Comercial de Nampula

Nampula, Abril de 2023

2
Índice
1. Introdução...........................................................................................................................................4
2. TERMO DE RESPONSABILIDADE............................................................................................5
3. Delimitação do Tema ........................................................................................................................6
3.1. Formulação do Problema .................................................................................................... 6
3.2. Justificativa ......................................................................................................................... 6
4. Objectivos do tema (projecto) .........................................................................................................6
4.1. Objectivo Geral ................................................................................................................... 6
4.2. Objectivo específico............................................................................................................ 6
5. Gerador de energia elétrica ..............................................................................................................7
5.1. Funcionamento de Gerador de energia eléctrica ................................................................. 7
6. Tipos de Regime ................................................................................................................................7
6.1. Regime de emergência (stand-by) ...................................................................................... 7
6.2. Potência de Emergência (standby) ...................................................................................... 8
7. Alimentação do gerador ...................................................................................................................8
8. Cálculos das Cargas Eléctricas e Divisão dos Circuitos ..............................................................8
8.1. Iluminação........................................................................................................................... 8
8.2. Tomadas de Uso Geral ........................................................................................................ 9
8.3. Tomadas de uso específico / equipamentos ........................................................................ 9
8.4. Dimensionamento do Gerador .......................................................................................... 10
9. Esquema de CTA............................................................................................................................ 10
10. Funcionamento ............................................................................................................................... 11
10.1. O Princípio de Funcionamento do Quadro Geral .......................................................... 11
10.2. Localização do Quadro Geral ........................................................................................ 11
11. Conclusão ........................................................................................................................................ 12
12. Referências ...................................................................................................................................... 13
13. Anexos ............................................................................................................................................. 14

3
1. Introdução

O presente trabalho refere-se a um projecto de montagem de um Grupo Gerador de emergência em

uma bomba de combustível, localizado no bairro de Mutauanha, e que se divide em seguintes
partes; Termo de responsabilidade, Memoria descritiva e justificativa, composição de trabalho,
característica dos equipamentos de uso específicos, índice, delimitação do tema, formulação de
problema, justificativa, objectivo geral, objectivos específicos, definições de principais conceitos,
funcionamento do grupo gerador de energia e conclusão.

4
 2. TERMO DE RESPONSABILIDADE

Eu Pedro Silvestre Barrote, electricista devidamente inscrito no Instituto Industrial e Comercial de

Nampula, sob código modular número 1991025714B, presto este termo de responsabilidade nos
termos da norma, pelo qual assumo a inteira responsabilidade, pela elaboração e execução do
projecto de Dimensionamento e Montagem do Grupo Gerador, cuja a empresa de bombas de
Combustível pertence ao senhor Felizardo António que sita no bairro de Mutauanha.

Este termo de responsabilidade é assumido para todos os efeitos legais e ilegais que incluem todos
os processos de instalação, bem como a segurança e a qualidade.

Nampula, aos 12 de maio de 2023

__________________________________________
(Pedro Silvestre Barrote)
O Técnico

5
3. Delimitação do Tema

O presente projecto refere-se ao dimensionamento de um grupo gerador de emergência em uma

bomba de combustível, localizado no bairro de Mutauanha, e que se divide em seguintes partes:
Conjunto de plantas esquema e de alguns detalhes que deverão conter todos os elementos
necessários para a perfeita execução do projecto que esta anexa:

 Termos de Responsabilidade
 Memória descritiva e justificativa;
 Característica completa dos equipamentos a serem usados (os de uso específicos);
 Levantamento e cálculo das Cargas em cada circuito.

3.1. Formulação do Problema

Caso haja a montagem do grupo gerador de emergência, será que vai ser atendida a necessidade
do proprietário?

3.2. Justificativa
O que me levou a escolher esse tema foram as dificuldades em algumas bombas, particularmente
nas bombas de combustível, localizado no bairro de Mutauanha, porque alguns empresários da
cidade e Nampula enfrentam muitas dificuldades quando não há corrente eléctrica, tem sido muito
difícil prosseguir com o fornecimento do combustível, eles se sentem prejudicados. Acredito que
com este projecto o proprietário da bomba poderá minimizar essas dificuldades na sua empresa.

4. Objectivos do tema (projecto)

4.1. Objectivo Geral

Dimensionar um grupo gerador de emergência capaz de realimentar a fábrica em questões de
cortes da concessionária eléctrica.

4.2. Objectivo específico

Fazer o levantamento de cargas para toda a fábrica.

Fazer o dimensionamento do Grupo-Gerador de emergência a ser colocado nas Bombas.

6
5. Gerador de energia elétrica
Gerador de energia elétrica é um sistema que transforma energia mecânica, química ou solar
em energia elétrica. Em edifícios, é mais comum o uso de geradores a combustão, que
transformam energia química (diesel) em energia elétrica.

5.1. Funcionamento de Gerador de energia eléctrica

Existem três principais formas de funcionamento dos geradores em edifícios:

1. O tempo todo: utilizado em edifícios não ligados à rede;

2. Horário de pico: utilizado para economizar energia nos momentos que a
concessionária eleva o preço;
3. Emergência (Stand-by): activa quando falta energia ou quando o sistema identifica
falhas no fornecimento de energia. A falha pode ocorrer por tensão muito baixa ou
muito alta ou ainda fora dos limites de frequência da rede. Estas condições de
fornecimento podem provocar danos aos equipamentos elétricos.

6. Tipos de Regime
Existem vários regimes de geradores que são:

 Regime de Emergência (stand-by);

 Regime Prime;
 Regime Contínuo;
 Regime Data Center; e Regime de Operação por Tempo Limitado.
Neste trabalho irei-me focar no funcionamento em regime de Emergência (Stand-by), sistema
mais comum em edifícios residenciais e comerciais,

6.1. Regime de emergência (stand-by)

A partida do gerador é controlada por um quadro de transferência automática: quando
existe uma falha no fornecimento de energia, um relé auxiliar é accionado, activando a partida
do grupo gerador. Este quadro comanda todo o “chaveamento” do sistema, ligando e
desligando as redes conforme a necessidade do edifício.

Quando houver uma falha no fornecimento de energia, o quadro desactiva a ligação com a
companhia para que o gerador não energize a mesma e possa ocasionar um acidente.

Em casos de emergência, o quadro desliga a rede do condomínio e mantem ligado os sistemas

de iluminação e elevador de emergência, sistema de pressurização da escada e sistemas de

7
bombas de incêndio. Quando a fonte de energia elétrica externa é restaurada, o painel ainda
aguarda um tempo pré-programado de restabelecimento da tensão para desligar
automaticamente o gerador. Este quadro também pode fazer uma activação periódica do
gerador para fins de manutenção.

O painel de um gerador possui uma IHM (interface homem-máquina) que facilita e torna mais
eficiente a comunicação entre pessoas e o gerador. Abaixo temos um exemplo de uma IHM
de um grupo gerador da STEMAC.

6.2. Potência de Emergência (standby)

É a utilização da potência especificada sob cargas variáveis, sem possibilidade de sobrecarga,
por no máximo 200 horas/ano de operação. A classificação de energia Standby é considerada
nas aplicações em que o grupo gerador de energia é utilizado como reserva (backup) durante
uma interrupção de fornecimento de energia eléctrica da concessionária ou da fonte principal.

7. Alimentação do gerador
Existem geradores a base de etanol, biocombustível, gás natural e diesel. O mais comum em
condomínios é o gerador movido a diesel. Em equipamentos que operam em regime “Stand-
By” o custo do combustível costuma ser desprezível, pois o gerador opera por poucas horas
anuais.

Diesel: Disponível em geradores de todos os tamanhos, é um combustível barato, porém

quando fica sem uso por longos períodos pode absorver água e desenvolver microrganismos
que entopem os filtros e corroem as peças. Para que os efeitos sobre o motor sejam reduzidos,
ele deve ser drenado e substituído a cada 6 meses.

Gasolina: Normalmente disponível somente em grupos geradores de baixa potência e baixa

qualidade. Também degrada com o tempo, formando borra que entope e prejudica o
funcionamento do motor.

Etanol: Podem ficar longos períodos sem uso. É um dos menos poluentes, com menos
fumaça e cheiro.

8. Cálculos das Cargas Eléctricas e Divisão dos Circuitos

8.1. Iluminação
Pilm = n.P

8
Onde: Pilm – Potência de Iluminação;
P – Potência de cada lâmpada;
n – numero de lâmpadas

Compartimento Quantidade de Lâmpadas Potência

Área de serviço/atendimento 5 X 100W 5000W
Loja 8 X 12W 96W
Sala de administração 6 X 18W 108W
WC1 2 X 18W 36W
WC2 2 X 18W 36W
Potencia total somada, e multiplicada pelo Factor de 5276W X 0,52 = 2 743,52W
Demanda

8.2. Tomadas de Uso Geral

Ptom = n.P
Onde: Ptom – potência total das tomadas
n – número de tomadas
P – potência de cada tomada

Compartimento Quantidade de Lâmpadas Potência

Loja 6 X 800W 4800W
Sala de administração 4 X 800W 3200W
WC1 1 X 800 800W
Potencia total somada, e multiplicada pelo Factor de 8800W X 0,52 = 4567W
Demanda

8.3. Tomadas de uso específico / equipamentos

Compartimento Equipamento Qtd Potência

Área de serviço / Motor eléctrico 1 2X4500W 9000W
Atendimento CV
Loja AC 1X4700W 4700W
Sala de AC 1X3000W 3000W
9
administração
WC1 e WC2 Termoacumulador 1X1200W 1200W
Potencia total somada, e multiplicada pelo Factor de Demanda 17900W X 0,70=12530W

Iluminação = 2 743,52W/1000 = 2.75KW

Tomadas de Uso Geral = 4567W/1000 = 4,57KW

Tomadas de usos específicos / Equipamentos = 12530W/1000 = 12.6KW

P = 2,75KW + 4,57KW + 12,6KW = 19,9KW,,

8.4. Dimensionamento do Gerador

Para o cálculo da potência do gerador é necessário conhecer primeiro a potência instalada da
fábrica em kVA e a previsão do aumento de carga (PAC) para a fábrica em questão.

FP ou Cos ø = 0,8

,
SG = ø
= ,
= 𝟐𝟒, 𝟖𝐊𝐕𝐀 ±25KVA, Será necessário um grupo gerador de 25kva.

9. Esquema de CTA

Fig. 1: CTA = Controlo de Transferência Automático Fig. 2: Esquema de CTA

10
10. Funcionamento

A base do funcionamento do ATS é o controlo da tensão do circuito. A monitorização pode

ser realizada com a ajuda de quaisquer relés, bem como com a ajuda de unidades de controlo
com microprocessador. O grupo de contacto que controla a disponibilidade de electricidade
desempenha um papel importante no sistema ATS. No nosso caso, é um revezamento.
Quando a tensão de rede falha, o dispositivo de controlo recebe um sinal e comuta a
alimentação para o alternador. Quando a rede começa a funcionar normalmente, o mesmo
mecanismo volta a ligar a corrente

10.1. O Princípio de Funcionamento do Quadro Geral

Este dispositivo é utilizado para receber e contabilizar electricidade, bem como para a
protecção de edifícios contra curto-circuitos ou sobrecargas. O ATS é utilizado em redes AC
com 380/220V a 50Hz.

Os armários de comutação com comutadores de transferência automática são um painel

separado onde tanto as funções de comutação automática como manual e a electricidade
consumida em cada linha é medida.

Os armários de comutadores consistem em:

 Unidade de entrada e saída de cabos.

 Uma unidade de transferência automática.

 Unidade onde o consumo de energia é medido.

Estes quadros eléctricos também podem ser construídos como unidades multipainéis. Além
disso, podem ser equipados com painéis de combate a incêndios, painéis de distribuição e
outros, dependendo dos requisitos da instalação eléctrica.

10.2. Localização do Quadro Geral

A localização ideal do gerador é próxima da entrada de energia ou do quadro de distribuição
em que ele atende. Áreas próximas destes locais diminuem o percurso dos cabos elétricos.

Outros pontos importantes são: facilidade de ventilação e manutenção e local distante das
áreas privativas para diminuir o impacto sonoro.

11
11. Conclusão

Concluindo, direi que a secção do cabo escolhido para alimentação serve perfeitamente
mesmo se tendo em conta as correções feitas as quedas de tensões calculadas são inferiores
aos valores recomendados pelo R.S.I.U.E.E. A instalação também será protegida contra as
correntes de sobre intensidades.

O dimensionamento do grupo gerador de emergência, visa garantir o continuo fornecimento

de energia eléctrica nas Bombas de Combustível. Contribuindo desta forma melhor
produtividade de instalação segundo os cálculos efectuados, o gerador terá urna potência
25KVA, e feito a escolha de potência do gerador optou-se por 30KVA mais carga isto para
permitir que quando for a aumentar-se mais carga não volte a se redimensionar outro gerador

12
12. Referências

https://know.electricianexp.com/pt/elektrosnabzhenie/tipovye-shemy-avr#i-3

grupo gerador diesel - Bing images

13
13. Anexos

14
Fig. 3: Quadro de Transferência Automático Fig. 4: Painel de grupo gerador da STEMAC

Fig. 5: Grupo Gerador da STEMAC

15
