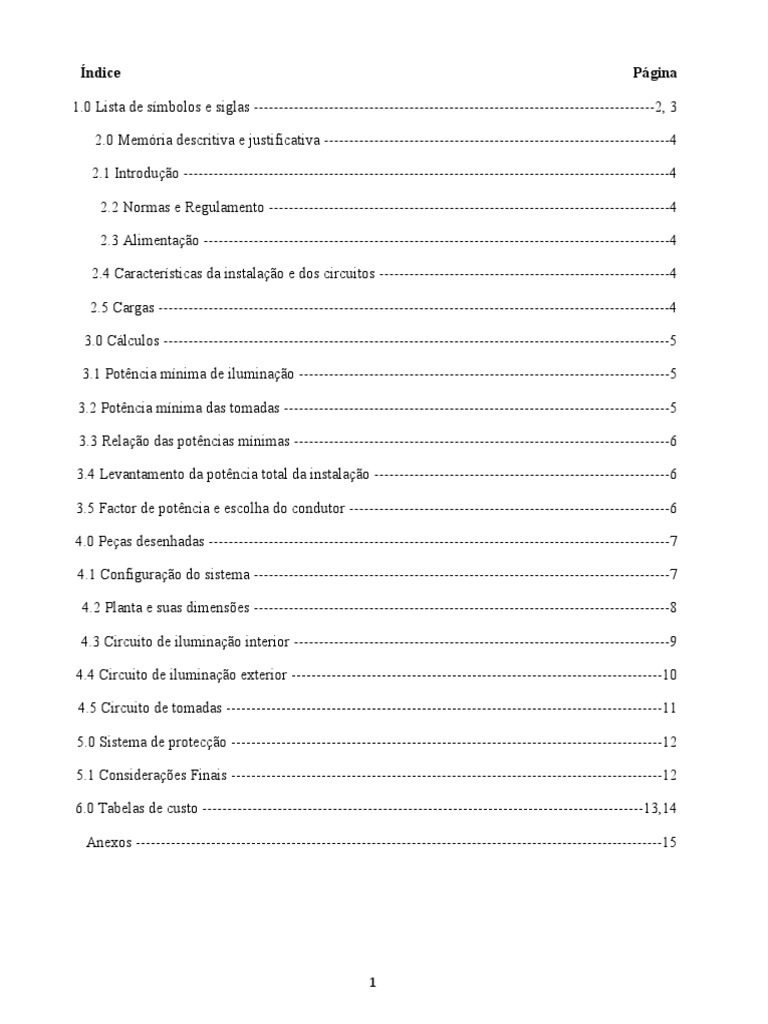

Índice Página

1.0 Lista de símbolos e siglas --------------------------------------------------------------------------------2, 3

2.0 Memória descritiva e justificativa ---------------------------------------------------------------------4

2.1 Introdução -------------------------------------------------------------------------------------------------4

2.2 Normas e Regulamento --------------------------------------------------------------------------------4

2.3 Alimentação ---------------------------------------------------------------------------------------------4

2.4 Características da instalação e dos circuitos ----------------------------------------------------------4

2.5 Cargas ------------------------------------------------------------------------------------------------------4

3.0 Cálculos -----------------------------------------------------------------------------------------------------5

3.1 Potência mínima de iluminação --------------------------------------------------------------------------5

3.2 Potência mínima das tomadas -----------------------------------------------------------------------------5

3.3 Relação das potências mínimas ---------------------------------------------------------------------------6

3.4 Levantamento da potência total da instalação -----------------------------------------------------------6

3.5 Factor de potência e escolha do condutor ----------------------------------------------------------------6

4.0 Peças desenhadas --------------------------------------------------------------------------------------------7

4.1 Configuração do sistema -----------------------------------------------------------------------------------7

4.2 Planta e suas dimensões -----------------------------------------------------------------------------------8

4.3 Circuito de iluminação interior ---------------------------------------------------------------------------9

4.4 Circuito de iluminação exterior --------------------------------------------------------------------------10

4.5 Circuito de tomadas ---------------------------------------------------------------------------------------11

5.0 Sistema de protecção --------------------------------------------------------------------------------------12

5.1 Considerações Finais --------------------------------------------------------------------------------------12

6.0 Tabelas de custo ----------------------------------------------------------------------------------------13,14

Anexos ---------------------------------------------------------------------------------------------------------15

1
1.0 Lista de símbolos e siglas

2
Siglas
R Resistência

I Intensidade

A Ampere

Qt Queda de tensão

P Potência

TUG’s Tomadas de uso Geral

TUE Tomadas de uso específico

Pi Potência de iluminação

Ptug’s Potência das tomadas de uso geral

Ptue’s Potência das tomadas de uso

QGD Quadro Geral de Distribuição

3
 2.0 Memória descritiva e justificativa

2.1 Introdução

O objectivo desta memória descritiva e justificativa é de definir as condições de estabelecimento de

instalação eléctrica de uso doméstico de uma moradia tipo 2 pertencente ao Sr. Romão Degraciete
Mutisse, localizada em Maputo, Matola, casa no 10, talhão nº 290, site na Rua: Impasse no 1023,
Machave-sede.

2.2 Normas e Regulamento

O projecto será concebido nos comprimentos das disposições legais e regulamentares da Republica
de Moçambique, e na ausência da regulamentação nacional adequada, aplicar-se-á as disposições
legais e regulamentares normativas, entre elas:
- Regulamento de Segurança de Instalações de Utilização de Energia Eléctrica;
- Determinações da EDM
- Determinações da Direcção Nacional de Energia;
- Normas Portuguesas, e de mais recomendações aplicáveis.

2.3 Alimentação

A alimentação da instalação eléctrica será efectuada a partir da rede urbana da EDM a uma distância
de 20m partindo do ramal até ao contador, à uma Potência de 9,9 KVA para fins de aquecimento e
iluminação.

2.4 Características da instalação e dos circuitos

De acordo com o pedido do cliente a instalação a projectar será embebida, o local não sofre de
agentes estranhos (pássaros) e sem riscos especiais. A instalação será feita mediante o uso de tubos
VD16. Os circuitos são realizados com condutores de cobre PBC 1,5mm2 e PBT de 1,5mm2 para
iluminação e condutores de cobre PBT de 2,5mm2 para tomadas. Os pontos de luz serão instalados
sobre os barrotes comandados por interruptores que estarão a 1,5m do piso, os do corredor serão
comandados por um comutador de escada também a 1,5m. As TUG’s estarão a 0cm do piso e as da
cozinha a 1m.

Circuitos e secções do condutor de alimentação:

- 2 Circuitos de iluminação interior e exterior ----------------------1,5mm2
- 3 Circuitos de tomadas de uso geral e específico ------------------2,5mm2
- 2 Saídas de reserva.

2.5 Cargas

A energia eléctrica distribuída nesta instalação será utilizada para fins de iluminação, e aquecimento.
As potências mínimas consideradas para as cargas instaladas previstas, foram as seguintes:
- Iluminação -------------------------------------1400W
- Tomadas ----------------------------------------1792W, e Fogão e congelador ----------------------3300W

Secções: iluminação: S=2LI/56x6,6, S=2x15x17/369,6, S=1,34, Sn=1,5mm2

Tomadas: S=2LI/56x11, S=2x30x17/616, S=1020/616, S=1,65, Sn=2,5mm2

4
 3.0 Cálculos

3.1 Potência mínima de iluminação

Compartimento Dimensão da área (m2) Potência de iluminação (VA)

Quarto 1 A= 4m x 3m=12m2 120

Quarto 2 A= 4m x 3m=12m2 120

Sala de estar A=6m x 4.21-0.21m=25.05m2 250.5

Cozinha/copa A=4m x 3.15m=12.6m2 126

WC A=2.70m x 1,85m=4.9m2 49

Varanda A=3.5m x 1.20m=4.2m2 42

Exterior A=70m 700

Total 1407.5VA

3.2Potência mínima das tomadas

Uso e Quantidade Potencia das tomadas (VA)

Compartimento Dimensão da área (m2) TUG’s TUE TUG TUE

Quarto 1 A= 5m x 3,2m=16m2 2 __ 2x160 __

Quarto 2 A= 5m x 3,2m=16m2 2 __ 2x160 __

Sala de estar A=5m x 4m=20m2 3 __ 3x160 __

Cozinha/copa A=5m x 4m=20m2 2 2 2x160 1x3000W,1x300W

WC A=5m x 2,5m=12,5m2 __ __ __ __

Escritório A=5m x 2,5m=12,5m2 3 __ 3x160 __

Varanda A=6m x 2m=12m2 2 __ 2x160

Total 2240VA 3300W

3.3 Relação das potências mínimas

Potência de TUG’s TUE

iluminação
Quantidade Potência Quantidade Potência

5
Compartimento Dimensão da área (m2)

Quarto 1 A= 5m x 3,2m=16m2 160 2 320 __ __

Quarto 2 A= 5m x 3,2m=16m2 160 2 320 __ __

Sala de estar A=5m x 4m=20m2 200 3 480 __ __

Cozinha/copa A=5m x 4m=20m2 200 2 320 2 3300W

WC A=5m x 2,5m=12,5m2 160 __ __ __ __

Escritório A=5m x 2,5m=12,5m2 160 3 480 __ __

Varanda A=6m x 2m=12m2 160 2 320 __ __

Exterior _______________ 200 __ __ __ __

Total 1400VA 14 2240VA 2 3300W

3.4 Levantamento da potência total da instalação

Potência da iluminação=1400VA;
Potências das tomadas do uso geral (TUG’s) =2240VA, estas potências são aparentes.
Potência das tomadas do uso específico (TUE) =3300W=4125VA, sendo potência da requisição à
concessionária igual a 7765 KVA.
3.5 Factor de potência e escolha do condutor

Para a potência de iluminação (1400VA), o factor de potência é de 1,0

Pi= 1400VA x 1,0
Pi= 1400W, potência activa da iluminação

Para a potência das tomadas de uso geral (TUG’s): 2240VA, o factor de potência a ser
adoptado é de 0,8.
Pt= 2240VA x 0,8
Pt= 1792W, potência activa das TUG’s

Potência activa das TUE’s: 600W

∑ P = P i + Ptug’s + Ptue’s
∑ P = 1400W + 1792W + 3300W,∑ P = 6492W
Escolha do condutor: I= P/E Resistência do condutor: R= Qt/I
I= 6492W/220V R=4,4V/29,5A
I= 29,5A R= 0,15Ω
4.0 Peças desenhadas

4.1 Configuração do sistema

6
4.2 Planta e suas dimensões

7
4.3 Circuito de iluminação interior

8
4.4 Circuito de iluminação exterior

9
4.5 Circuito de tomadas

10
11
 5.0 Sistema de protecção

As ligações entre os circuitos de terra principais e das derivações eléctrica serão efectuadas de modo
a oferecer um mínimo de resistência, assegurando uma boa protecção. A rede de protecção será feita
com um eléctrodo de terra nu, submetido a um profundidade mínima de 80cm e o local não está
sujeito a acções de erosão, e será ligado ao eléctrodo de terra, um fio de cobre de 2,5mm2 de secção.

Os elementos de protecção dos quadros da instalação de energia de utilização, deverão ser da

‘Legrand’ e as características a seguir indicadas:
- 2 Disjuntores de 10A unipolares;
- 3 Disjuntores de 16A unipolares;
- 1 Disjuntor de 32A tripolar de corte geral.

5.1 Considerações Finais

A instalação será executada de acordo com regulamento de segurança de instalação de utilização de

energia eléctrica em vigor no Pais e regras de segurança

6.0 Tabela de custos

12
Item Material Especificações e designações Qt. Preço U P. Total

1 Fio neutro Cor azul, PBT 2.5mm2 60m 17,50 1.050,00

2 Fio neutro Cor azul, PBT 1.5mm2 50m 15,00 750,00

3 Fio fase Cor vermelha, PBT 2.5mm2 60m 17,50 1.050,00

4 Fio fase Cor vermelha, PBT 1.5mm2 50m 15,00 750,00

5 Fio terra Cor amarelo e verde, PBT 2.5mm2 70m 17,50 1225,00

6 Cabo PBC 1,5 mm2 30m 35,00 1.050,00

7 Tubo V.D 16 80m 30,00 1.200,00

8 Caixa de derivação Quadrada 10 22,50 225,00

9 Lâmpadas Económicas 30W, 230V-250V 15 50,00 750,00

10 Tomadas Com terra 16 50,00 800,00

11 Interruptor simples Interno 5 45,00 225,00

12 Interruptor duplo Interno 2 90,00 180,00

13 Comutador de escada Interno 2 250,00 500,00

14 Quadro eléctrico Trifásico interno 1 1.200,00 1.200,00

15 Disjuntor Unipolar, C 10A 2 85,00 170,00

16 Disjuntor Unipolar C 16A 3 85,00 255,00

17 Disjuntor Tetrapolar, C 32A 1 450,00 450,00

18 Barra de junção 380V 8 10,00 80,00

19 Curvas VD20 8 15,00 120,00

20 Uniões VD 20 10 15,00 150,00

21 Eléctrodo de terra Cobre 1 250,00 250,00

22 Kit de braçadeiras Plásticas, 8 mm2 1 125,00 125,00

23 Cx. De aparelhagem Circular 25 10,00 250,00

24 Bocal Porcelana 15 25,00 375,00

25 Postelete __________ 1 300,00 300,00

Total de custos __________ 13.075,00

13
De acordo com custo total da instalação, a mão-de-obra será:
13.075,00 ------------------ 100%
x -------------------------30%
x= 13.075,00 x 30/100
x= 3.922,50 mt
O custo total da instalação é razoável, e está garantida a segurança da instalação.

Recomendações
1) Os dispositivos de comando como interruptores e comutadores, devem ser instalados a 1,5m do
piso.
2) As tomadas de uso geral devem ser instalados a 20cm do piso.
3) As tomadas da cozinha e WC devem ser instalados a pelo menos 90cm do piso.

Conclusão
Com o presente pode se notar que, não basta, como técnicos vermos o tamanho da casa e logo
concluir que se deve instalar uma rede monofásica, isto é, é possível encontrar pequenas obras mas
que pelas requisições do cliente acabemos instalando uma rede trifásica, como também é possível
encontrar uma obra maior mas que não nos obrigue a instalar uma rede trifásica. Para este projecto, a
instalação não é cara mas de acordo com as normas e regulamentos está garantida a segurança da
mesma.

14
