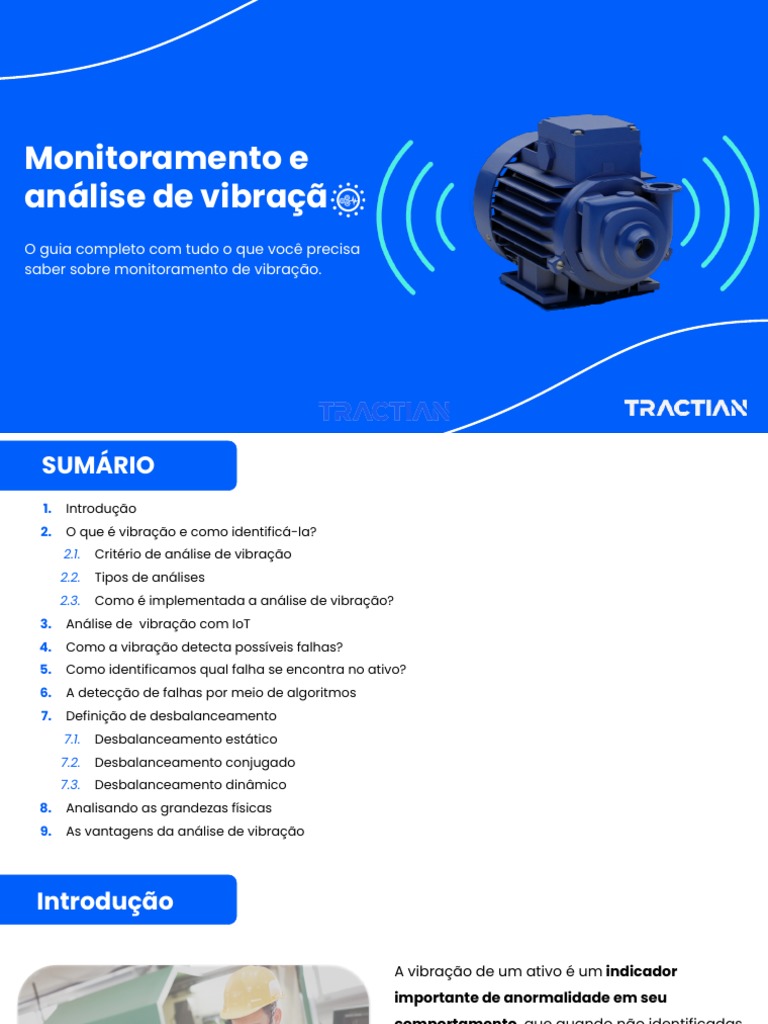

Monitoramento e

análise de vibraçã
O guia completo com tudo o que você precisa
saber sobre monitoramento de vibração.
SUMÁRIO
1. Introdução
2. O que é vibração e como identificá-la?
2.1. Critério de análise de vibração
2.2. Tipos de análises
2.3. Como é implementada a análise de vibração?
3. Análise de vibração com IoT
4. Como a vibração detecta possíveis falhas?
5. Como identificamos qual falha se encontra no ativo?
6. A detecção de falhas por meio de algoritmos
7. Definição de desbalanceamento
7.1. Desbalanceamento estático
7.2. Desbalanceamento conjugado
7.3. Desbalanceamento dinâmico
8. Analisando as grandezas físicas
9. As vantagens da análise de vibração
 Introdução

A vibração de um ativo é um indicador

importante de anormalidade em seu
comportamento, que quando não identificadas
e corrigidas rapidamente, provocam sérios
danos ao equipamento.

Como por exemplo: riscos operacionais, de

segurança e até interrompendo as linhas de
produção, acarretando elevados prejuízos
financeiros.

Ebook: Monitoramento e análise de vibração 3

Quando a vibração é medida e analisada corretamente, ela pode ser usada como um importante
indicador do estado de saúde da máquina, ajudando o profissional da manutenção a tomar
ações corretivas e evitar futuros problemas.

Todas as máquinas, quando estão em funcionamento, emitem um determinado espectro de

vibração. Cada tipo de equipamento possui uma assinatura espectral original e todo elemento
de máquina que o compõe é responsável por uma parcela das frequências que constituem
este espectro.

Ebook: Monitoramento e análise de vibração 4

O que é vibração e como identificá-la?

Ebook: Monitoramento e análise de vibração 5

A análise de vibração tem o objetivo de
analisar as variações nas vibrações das
máquinas. A partir desse método, é possível
identificar problemas capazes de prejudicar
o desempenho dos equipamentos. Isso nos
permite identificar quais máquinas requerem
mais atenção da manutenção.

Ebook: Monitoramento e análise de vibração 6

As informações obtidas são fundamentais para a manutenção preditiva, uma vez que
possibilitam uma avaliação efetiva das condições dos equipamentos.

Dessa forma, o gestor de manutenção consegue evitar defeitos e falhas inesperadas, garantindo o
funcionamento adequado dos equipamentos.

Ebook: Monitoramento e análise de vibração 7

O desgaste, má utilização, manutenção inadequada
ou inexistente, entre outras causas, levam à alteração
das propriedades dinâmicas dos equipamentos,
levando a falhas como:

Ebook: Monitoramento e análise de vibração 8

Critério de análise de vibração

Para identificar o espectro de ondas e descobrir como são detectadas as causas dos problemas
a partir das vibrações, você precisa ter uma noção inicial das especificações de cada máquina,
considerando aspectos de características geométricas e comportamento do equipamento,
como: número de polos do motor, velocidade de rotação, número de dentes da engrenagem,
entre outros.

Ebook: Monitoramento e análise de vibração 9

Veja esse exemplo:

MOTOR X
● Número de pólos: 4
● Rotação 60Hz: 3600 RPM
● Engrenagem A: 36 dentes Frequência de 60Hz Frequência de 50Hz
● Engrenagem B: 72 dentes
Número de Rotação Número de Rotação
● Temperatura max: 60 ºC polos síncrona polos síncrona

2 polos 3.600 RPM 2 polos 3.000 RPM

4 polos 1.800 RPM 4 polos 1.500 RPM

6 polos 1.200 RPM 6 polos 1.000 RPM

8 polos 900 RPM 8 polos 750 RPM

Ebook: Monitoramento e análise de vibração 10

 Depois de reconhecer os aspectos, é possível identificar padrões nos diagramas de vibração,
que caracterizam problemas relacionados às variações dela. Sendo assim, podemos construir
uma tabela-base para identificar essas variações na vibração.

Ebook: Monitoramento e análise de vibração 11

 Causa Frequência Amplitude Observação

Proporcional ao
Geralmente aparece no primeiro
Desbalanceamento 1 X RPM desbalanceamento, maior no
harmônico
sentido radial

Desalinhamento / Eixo torto 1/2/3/4 X RPM Grande em direção axial Desalinhamento entre mancais

Como a frequência é menor que ½

Folga nos mancais ½ X RPM Grande no sentido vertical
RPM a fase pode ser variável

Falta de firmeza mecânica 2 X RPM Instável Geralmente afeta o alinhamento

Correias frouxas 1 X RPM Instável -

Frequência entre 15.000 e 40.000

Engrenagens defeituosas Alta (nº de dentes X RPM) “blips”
RPM

Frequência entre 15.000 e 40.000

Rolamentos deteriorados Alta “blips”
RPM

A amplitude se modifica
Lubrificação Alta - notadamente em função da
lubrificação

A amplitude pode se apresentar de

Eixo torcido 1 X RPM Grande valor no sentido axial
forma pulsátil

Ebook: Monitoramento e análise de vibração 12

Tipos de análises
Antes de tudo, saiba que existem 3 formas de medir o parâmetro de análise dos espectros de onda.
São elas:

Ebook: Monitoramento e análise de vibração 13

Como é implementada a análise de vibração?

A análise de vibrações pode ser feita de

forma manual ou automática, ou
on-line e off-line. Porém, com as novas
tendências da tecnologia e o avanço do
IoT, a coleta de dados feita por sensores
automáticos está se tornando cada vez
mais lucrativa para as empresas
interessadas em melhorar o setor da
manutenção com o uso da tecnologia.

Ebook: Monitoramento e análise de vibração 14

 O investimento em análises de vibração e,
consequentemente, em manutenção
preditiva, é extremamente importante para
poder se antecipar e não ser pego de
surpresa por paradas repentinas.

Ao diminuir a frequência dessas paradas,

diminui-se também o tempo de inatividade
e reposição de equipamentos e, é claro, os
prejuízos.

Ebook: Monitoramento e análise de vibração 15

Análise de vibração com IoT

Ebook: Monitoramento e análise de vibração 16

A análise de vibração IoT é realizada por meio de sensores, que são colocados em pontos
estratégicos das máquinas, transformando as vibrações em sinais elétricos, e depois
encaminhados para aparelhos registradores de vibrações.

Gráfico gerado pela plataforma TRACTIAN

Ebook: Monitoramento e análise de vibração 17

O sensores IoT não necessitam de
coletas no local, a partir do
momento que o sensor é ‘colado’
no equipamento, o profissional não
precisa se preocupar em realizar
novas coletas até o ativo, o
processo é automatizado e não
depende de interferências
externas, já que é 100% remoto.

Ebook: Monitoramento e análise de vibração 18

Depois do mapeamento e escolha dos ativos a serem monitorados, basta colocar o sensor na
posição adequada em cada máquina. Também conhecido como ‘band-aid’, por contar com
uma tecnologia plug & play, o sensor IoT é extremamente prático, permitindo que a instalação
ocorra em até 3 minutos.

Alerta gerado pela plataforma TRACTIAN sobre uma mudança no perfil de vibração

Ebook: Monitoramento e análise de vibração 19

Como a vibração detecta possíveis falhas?

Ebook: Monitoramento e análise de vibração 20

Todas as máquinas, quando estão em funcionamento, emitem um padrão de vibração,
identificado por meio do espectro. No entanto, quando ela foge do padrão, a análise dela nos
permite identificar os espectros e verificar se essa vibração irregular está diretamente
relacionada a algum defeito no ativo.

As vibrações exercidas durante o funcionamento dos ativos são caracterizadas pelo desgaste ou
folga do equipamento e dos componentes que os formam. A partir do espectro de vibração, é
possível analisar o desgaste e a deterioração dos mesmos, garantindo a saúde e o bom
funcionamento da máquina.
Ebook: Monitoramento e análise de vibração 21
Como identificamos qual falha se encontra o ativo?

Cada categoria de falha deteriora de forma

particular a assinatura espectral do equipamento.
Logo, ao analisar o espectro e detectar
frequências incoerentes com o comportamento
esperado para aquela máquina nas condições
normais de operação, é possível identificar as
características de vibração de cada componente
individual e diagnosticar problemas como por
exemplo: desgaste, desalinhamento e folgas
mecânicas.

Ebook: Monitoramento e análise de vibração 22

Atualmente existem tecnologias baseadas em inteligência artificial, ciência de dados e redes
neurais que promovem o monitoramento online de ativos em tempo real, utilizando entre outras
técnicas, a análise espectral para detecção de falhas.

A TRACTIAN é uma delas! Os algoritmos atuam na linha de frente da detecção de anomalias do

ativo, por isso são baseados na análise dos sinais vibratórios, adquiridos com o uso dos
sensores.
Ebook: Monitoramento e análise de vibração 23
A detecção de falhas por meio de algoritmos

Ebook: Monitoramento e análise de vibração 24

A primeira etapa do processo de detecção pelos algoritmos consiste no levantamento da
assinatura espectral do equipamento que está sendo analisado.

Esta assinatura é equivalente a uma leitura do comportamento vibratório intrínseco ao ativo, que
chamamos de “DNA de vibração do equipamento”, porque representa sua resposta vibratória
nas condições regulares de operação.

Ebook: Monitoramento e análise de vibração 25

Qualquer anormalidade no comportamento vibratório habitual do equipamento ou quaisquer
frequências desconhecidas de seu espectro regular são identificadas imediatamente pela
plataforma. A partir disso, insights são gerados e enviados na forma de alertas e-mail e
WhatsApp para que os responsáveis pela manutenção possam entrar em ação.

Ebook: Monitoramento e análise de vibração 26

Definição de desbalanceamento

Ebook: Monitoramento e análise de vibração 27

O desbalanceamento ocorre quando o centro de massa e o centro de rotação do rotor não coincidem,
levando a uma distribuição desequilibrada da massa em torno da sua linha central de rotação.

Ele promove a geração de forças centrífugas, decorrentes da distribuição irregular de massa, que serão
transmitidas aos mancais.

Essa carga imposta aos mancais poderá fazer com que componentes sejam danificados, diminuindo
a vida útil do equipamento.

Existem alguns tipos de desbalanceamento, caracterizados a partir da análise dos vetores das forças de
reação nos mancais. Veja a seguir.
Ebook: Monitoramento e análise de vibração 28
Desbalanceamento Estático
O eixo principal de inércia e o eixo ao redor do qual a máquina está rotacionando estão paralelos,
mas não coincidem.

Ebook: Monitoramento e análise de vibração 29

Desbalanceamento Conjugado
O eixo principal de inércia não está paralelo ao eixo de rotação, entretanto os dois se intersectam
no centro de gravidade do rotor.

Ebook: Monitoramento e análise de vibração 30

Desbalanceamento Dinâmico
Este tipo de desbalanceamento é considerado uma combinação dos dois anteriores, em que o eixo
principal de inércia e o eixo de rotação não estão paralelos nem se intersectam no centro de
gravidade do rotor.

Ebook: Monitoramento e análise de vibração 31

Analisando as grandezas físicas

Ebook: Monitoramento e análise de vibração 32

 Quando se fala em grandezas físicas, deve-se considerar que cada uma tem sua importância,
dependendo do intervalo de frequências que sua sensibilidade engloba. Entretanto, a maneira
mais usual é medir a aceleração ou a velocidade, já que essas grandezas, quando
comparadas com o deslocamento, permitem analisar uma maior gama de falhas.

A velocidade é a mais indicada para analisar as frequências baixas e médias do espectro,

enquanto a aceleração é mais sensível às frequências altas.

Ebook: Monitoramento e análise de vibração 33

Uma abordagem interessante é utilizar a curva de aceleração como medição primária e, por meio
dela, obter tanto a velocidade quanto o deslocamento, usando processos matemáticos como a
integração numérica. O que possibilita a aplicação de diferentes tipos de análise se forem
tomados os devidos cuidados, como o uso de filtros e a escolha apropriada da resolução e da
frequência de amostragem.

Alerta gerado pela plataforma TRACTIAN sobre um aumento na velocidade RMS

Ebook: Monitoramento e análise de vibração 34
As vantagens da análise de vibração

Ebook: Monitoramento e análise de vibração 35

 Com a análise de vibração, é possível prever uma falha antes que ela ocorra, permitindo o
agendamento de uma manutenção, com um consequente aumento da eficiência do processo
de manutenção, além da redução de quebras inesperadas e o prolongamento da vida útil dos
ativos.

Dessa forma, se uma vibração anômala for tratada antes de o problema realmente acontecer,
tem-se também um aumento da eficiência e do lucro da empresa.

É importante também entender que a análise de vibração é um dos principais métodos de

implementação da manutenção preditiva.

Ebook: Monitoramento e análise de vibração 36

Com o sistema de monitoramento online, é possível
realizar a análise de vibração de acordo com a coleta
de dados em tempo real. Dessa forma, se tem o
controle da saúde do maquinário, evitando
problemas inesperados para a manutenção.

Em um mercado cada vez mais competitivo, é

fundamental buscar novas e melhores formas de
desenvolver o setor da produção, sendo o
investimento em manutenção preditiva um exemplo
indispensável disso. Quando adotada, a análise de
vibração se torna uma poderosa ferramenta para o
monitoramento dos equipamentos e para o
desenvolvimento da empresa.
Ebook: Monitoramento e análise de vibração 37
Sus máquinas seguras.
