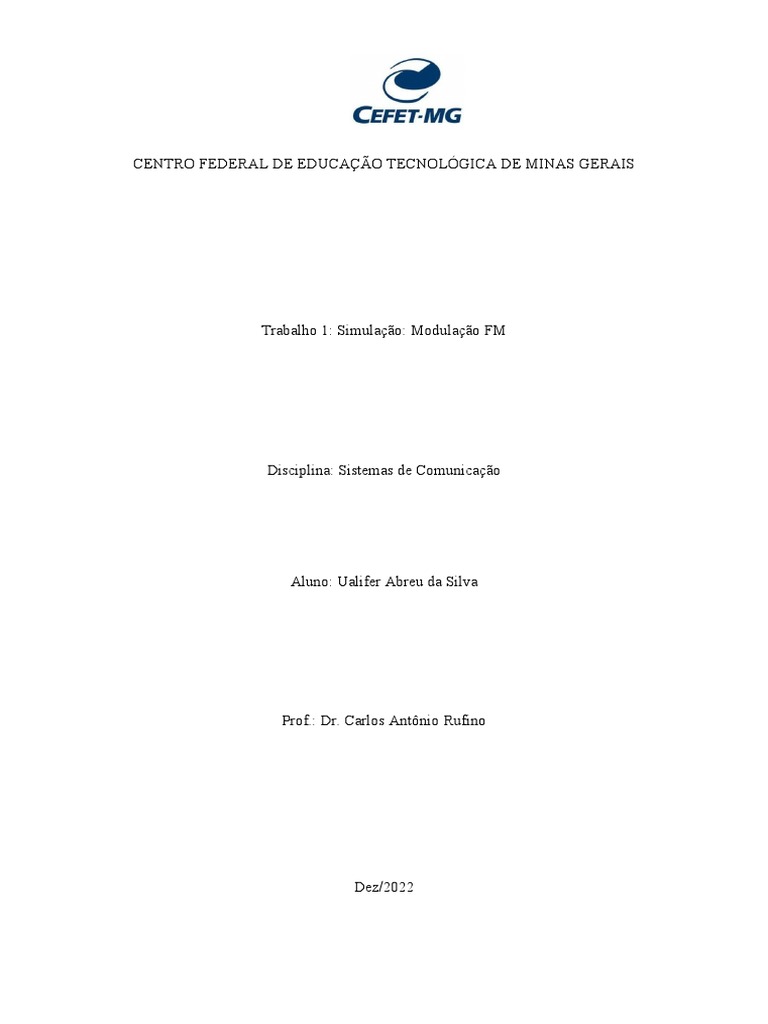

CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS

Trabalho 1: Simulação: Modulação FM

Disciplina: Sistemas de Comunicação

Aluno: Ualifer Abreu da Silva

Prof.: Dr. Carlos Antônio Rufino

Dez/2022
 Sumário

1 – INTRODUÇÃO

2 – OBJETIVO

3 – DESCRIÇÃO

4– RESULTADOS

5 – CONCLUSÃO

6 – REFERÊNCIAS BIBLIOGRÁFICAS

1
1 – INTRODUÇÃO

A Modulação de Frequência (FM) é uma técnica que transmite informações

através de uma onda portadora alterando a frequência instantânea da onda portadora. É
o oposto da modulação de amplitude, onde a amplitude da portadora muda enquanto a
frequência permanece constante. Em aplicações analógicas, a diferença entre a
frequência instantânea e a frequência fundamental da portadora é proporcional ao valor
instantâneo da amplitude do sinal de entrada.
Dado uma portadora, como mostrado na Equação 1, adicionado à sua frequência,
adiciona-se também a integral sinal modulante multiplicado por uma constante, de
forma que o sinal resultante (Equação 3), seja o resultado desta operação.

𝑒0 = 𝐸0 ∗ cos (𝑤0𝑡) (1)

𝑒𝑚 = 𝐸𝑚 ∗ cos (𝑤𝑚𝑡) (2)

𝑒 = 𝐸0 ∗ cos (𝑤0𝑡 + 𝐾𝑓∫ 𝑒𝑚𝑑𝑡 ) (3)

Esta expressão pode ser interpretada da seguinte forma:

- Associar um incremento de frequência do sinal modulado em relação à
portadora, caso o sinal modulante seja positivo.
- Associar um decremento de frequência em relação à portadora, caso o sinal
modulante seja negativo.
Desenvolvendo a Equação 3:

𝑒 = 𝐸0 ∗ cos (𝑤0𝑡 + 𝐾𝑓∫ 𝐸𝑚 ∗ cos (𝑤𝑚𝑡)𝑑𝑡 ) (4)

𝑒 = 𝐸0 ∗ cos (𝑤0𝑡 + 𝐾𝑓 ∗ 𝐸𝑚 ∗ ∫ cos (5)

(𝑤𝑚𝑡)𝑑𝑡 )

𝐾𝐹 ∗ 𝐸𝑚 (6)
𝑒 = 𝐸0 ∗ cos (𝑤0𝑡 + 𝑤 𝑚
∗ 𝑠𝑒𝑛(𝑤𝑚𝑡)

2
 Onde:
𝐾𝑓 ∗ 𝐸𝑚 = ∆𝑤 (7)

∆𝑤 (8)
=𝛽
𝑤𝑚

A Equação genérica será:

𝑒 = 𝐸0 ∗ cos (𝑤0𝑡 + 𝛽 ∗ 𝑠𝑒𝑛(𝑤𝑚𝑡)) (9)

Dependendo do valor de beta, poderemos ter um sinal em faixa estreita ou faixa

larga. Para índices de modulação até 0,2, teremos um sinal FM de Faixa Estreita. Para
índices maiores, teremos um sinal FM de Faixa Larga.

2 – OBJETIVO
O objetivo deste trabalho é elaborar um programa utilizando o Scilab para
simular a modulação em FM, variando o índice de modulação entre Faixa Estreita e
Faixa Larga.

3 – DESCRIÇÃO

Para a elaboração deste trabalho, utilizou-se a expressão genérica mostrada na

Equação 9, pois independente do índice de modulação, a equação é válida.
No programa desenvolvido, foram declaradas as variáveis da frequências da
portadora e do sinal modulante e também o índice de modulação e a variação da faixa.

Figura 1 – Parte 1 do Algoritmo

Em seguida, foram declaradas as amplitudes do sinal modulante e da portadora.

Também foi definido o tempo de amostragem do sinal e as funções do sinal da
portadora, sinal modulante e sinal modulado.

3
 Figura 2 – Parte 2 do Algoritmo

Pode-se notar que o tempo de amostragem, que neste caso é representado por um
vetor variando de 0 a 13 segundos, com intervalos de 10 microssegundos, é aplicado a
todas as equações para que os cálculos sejam realizados em cada intervalo.

Figura 3 – Parte 3 do algoritmo

Na figura 3, é mostrado o código para plotar os gráficos de cada forma de onda.

Os índices de modulação foram variados para simular situações em faixa estreita
e faixa larga. Os betas utilizados são mostrados na tabela abaixo.
Tabela 1 – Índices utilizados na simulação
� Faixa
�
0 Estreita
,
1
0 Estreita
,
4
2
0 Larga
,
5
1 Larga
,
5

5
4– RESULTADOS

Os gráficos do sinal da portadora e do sinal modulante são mostrados nas

Figuras 4 e 5. Nas figuras 6 e 7 são mostrados o sinal modulante para o índice de
modulação igual a 0,1 e os gráficos dos sinais da portadora, modulante e modulado
sobrepostos.

Figura 4 – Sinal da portadora

Fonte: Do autor.

Figura 5 – Sinal Modulante

Fonte: Do autor.

6
 Figura 6 – Sinal Modulado (𝛽 = 0,1)

Fonte: Do autor.

Figura 7 – Sinais Sobrepostos (𝛽 = 0,1)

Fonte: Do autor.

7
 Podemos perceber que a faixa de variação de frequência no sinal modulado não é muito ampla.
Isto se deve ao índice de modulação que não é muito.
Para o índice de modulação igual a 0,2, temos os seguintes resultados.

Figura 8 – Sinal modulado (𝛽 = 0,2)

Fonte: Do autor.

Figura 9 – Sinais sobrepostos (𝛽 = 0,2)

Fonte: Do autor.

8
 Para um índice de modulação igual a 0,2, é possível perceber a alteração do sinal
modulado e uma faixa de variação um pouco maior. Neste acaso, em certos pontos o sinal
modulado tem uma onda com frequência bem alterada em relação ao sinal da portadora.

Com um índice de modulação de 0,5 e 1,5, obtemos os seguintes resultados:

Figura 10 – Sinal modulado (𝛽 = 0,5)

Fonte: Do autor.

Figura 11 – Sinais sobrepostos (𝛽 = 0,5)

9
 Figura 12 – Sinal modulado (𝛽 = 1,5)

Fonte: Do autor.

Figura 13 – Sinais sobrepostos (𝛽 = 1,5)

Fonte: Do autor.

Como esperado, com índices de modulação maiores, percebe-se uma alteração maior na frequência
do sinal modulado em relação à portadora, de forma que a faixa se torna mais larga.

10
5 – CONCLUSÃO

Nas simulações realizadas, percebeu-se o comportamento esperado nas formas de

onda do sinal modulado. Esperava-se uma alteração na frequência do sinal modulado
em relação à portadora e esta variação aconteceria de forma proporcional à variação da
amplitude do sinal modulante. Além disso, esta variação teria uma largura maior ou
menor, dependendo do índice de modulação escolhido.
Simulações computacionais são uma ferramenta importante no contexto da
engenharia elétrica e no contexto de qualquer outra ciência exata, pois permite a
observação detalhada em vários cenários.

11
6 – REFERÊNCIAS BIBLIOGRÁFICAS

Leite, Mário; SciLab : uma abordagem prática e didática / 2. ed. , rev., ampl. eatual.
Guimarães, Dayan Adionel, Transmissão digital : princípios e aplicações / 2. ed. , rev.
São Paulo: Érica, c2012.
Medeiros, Julio Cesar de O. (Julio Cesar de Oliveira), Princípios de telecomunicações :
teoria e prática / 5. ed. , rev. Frenzel, Gomes, Alcides Tadeu, Telecomunicações :
transmissão, recepção AM-FM- sistemas pulsados /
