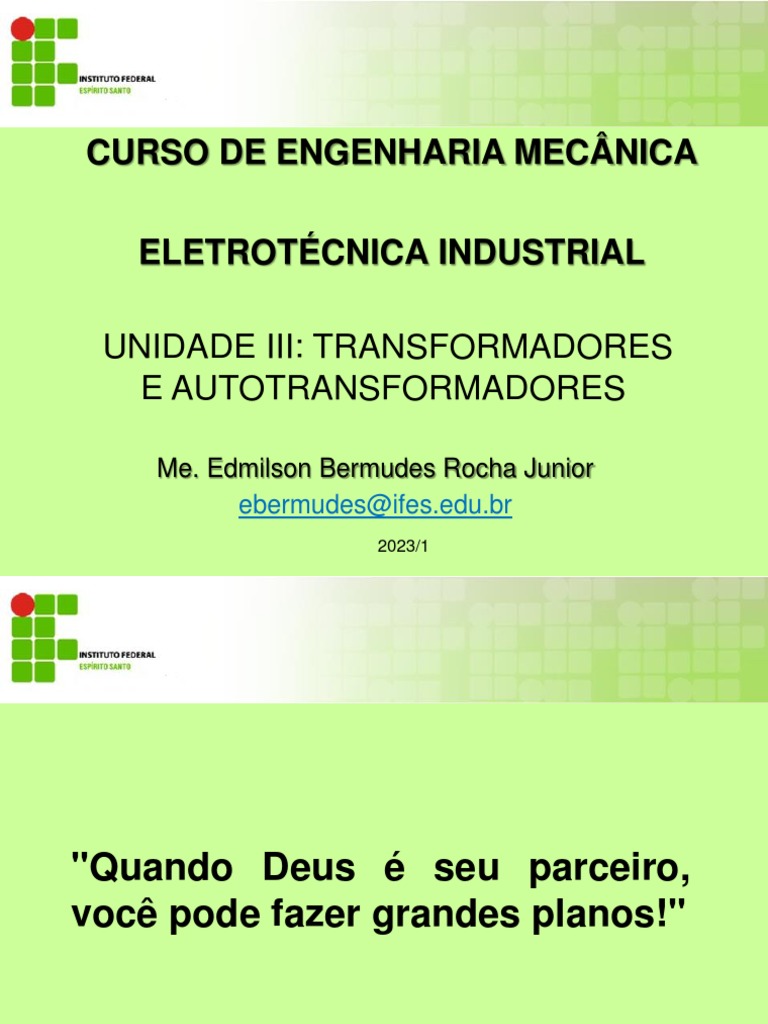

CURSO DE ENGENHARIA MECÂNICA

ELETROTÉCNICA INDUSTRIAL

UNIDADE III: TRANSFORMADORES

E AUTOTRANSFORMADORES

Me. Edmilson Bermudes Rocha Junior

ebermudes@ifes.edu.br
2023/1
"Quando Deus é seu parceiro,
você pode fazer grandes planos!"

2
 Referência(s)

❖ Fitzgerald, A.E.; Kingdlley Jr, C.; Kusko, A. Máquinas elétricas.

São Paulo: McGraw Hill, 2006: capítulo 2.

3
 Introdução
❑ Nosso foco agora será o estudo do transformador;

❑ Apesar de não ser um dispositivo de conversão de energia, é

indispensável para o funcionamento destes sistemas;

❑ Em potência, é utilizado para permitir a adequação dos níveis

da tensão de transmissão/distribuição ao consumo;

Pesquisar: Quais as principais aplicações de transformadores?

4
 TRANSFORMADOR
❑ Sistema Elétrico de Potência (SEP):

5
 TRANSFORMADOR
❑ Um transformador consiste em 2 ou mais enrolamentos
acoplados por meio de um fluxo magnético comum.
O fluxo variável
Produção de fluxo, que produzido induz
depende de e, f e N1 uma tensão no
secundário, que
Tensão alternada depende
aplicada ao também de N2 e
primário! f.

6
 TRANSFORMADOR

❑ O acoplamento torna-se eficiente quando é utilizado um

núcleo de ferro ou de algum outro material
ferromagnético;

❑ Assim, é denominado transformador de núcleo de ferro;

❑ Quando o material tem alta permeabilidade magnética, o

fluxo fica praticamente confinado ao núcleo;

Pesquisar: Por que o núcleo é formado por lâminas?

7
 TRANSFORMADOR
❑Curva B x H de um material ferromagnético:

8
 TRANSFORMADOR
❑ Transformador de distribuição: 150 kVA - 13,8/0,22 kV;

9
TRANSFORMADOR
23.03.23

10
TRANSFORMADOR

11
TRANSFORMADOR

12
 TRANSFORMADOR
❑ Transformador de potência: Trafo de 225 MVA - 138/230 kV;

13
 TRANSFORMADOR
❑ Esquemático do transformador:

❑ Temos que:

14
 TRANSFORMADOR

❑ Essa tensão e1, somada a queda de tensão na resistência do

primário (R1), deve se igualar a tensão aplicada v1;

❑ Em nossa análise estamos desprezando o fluxo disperso;

❑ Na maioria dos transformadores de grande porte a queda de

tensão em R1 , com o trafo em aberto, é bem pequena. Assim,
e1 iguala-se a v1.

❑ Considera-se ainda que a tensão e o fluxo são senoidais.

15
 TRANSFORMADOR
❑ Assim, o fluxo pode escrito como:

❑ E a tensão induzida será:

❑ Cujo valor eficaz é:

❑ Se a queda de tensão em R1 é nula, temos:

16
 TRANSFORMADOR
❑ O fluxo no núcleo é determinado unicamente pela tensão
aplicada, frequência e o número de espiras do enrolamento;

❑ Devido às propriedades não-lineares do núcleo, a forma de

onda da corrente é não-senoidal;

❑ Se esta corrente for expandida em uma Série de Fourier,

constata-se que ela é formada por uma componente
fundamental e uma série de harmônicas ímpares;

❑ A componente fundamental pode ser decomposta em 2

componentes: uma em fase com e1 e outra atrasada 90 de e1;

17
 TRANSFORMADOR

❑ A componente em fase fornece potência que será absorvida

no núcleo pelas perdas (histerese e correntes parasitas);

❑ Subtraíndo essa componente em fase da corrente de

excitação total, temos a chamada corrente de magnetização;

❑ Engloba a componente defasada de 90º e todas as

harmonicas;

❑ A corrente de excitação é normalmente pequena, cerca de 1 a

2% da corrente de plena carga, para transformadores de
grande porte;
Pesquisar: O que são perdas por histerese e correntes
18
parasitas?
 TRANSFORMADOR
❑ O diagrama fasorial sem carga é mostrado abaixo:

Ic: corrente de perdas

I: corrente de excitação
Im: corrente de
magnetização

19
 TRANSFORMADOR
❑ Vamos considerar agora um primário com N1 espiras e o
secundário com N2 espiras, conforme mostrado na figura
abaixo:

20
 TRANSFORMADOR
❑ Os pontos foram estabelecidos de forma que a tensão induzida
por um fluxo variável esteja sempre no sentido no qual a
corrente deve circular para se opor ao fluxo variável.

❑ Na bobina 1 é assumido que i1 está entrando no terminal

superior. Logo, o fluxo segue no sentido horário.

❑ Desta forma, na bobina 2, o fluxo segue de cima para baixo.

Logo, a corrente i2 deve seguir o caminho contrário.

❑ As tensões v1 e v2 devem ser atribuídas de acordo com o

sentido das correntes i1 e i2 adotados.

21
 TRANSFORMADOR
❑ Para este transformador vamos supor que:
- As resistências dos enrolamentos são desprezíveis;
- Todo fluxo está confinado no núcleo;
- Não há perdas no núcleo;
- A permeabilidade do núcleo é infinita.

❑ Um transformador hipotético que apresente estas propriedades

é chamado de transformador ideal.

22
 TRANSFORMADOR
❑ Feitas estas considerações, podemos escrever que:

❑ Da razão entre estas duas equações, temos:

❑ Um transformador ideal transforma tensões na razão direta

das espiras de seus enrolamentos. 23
 TRANSFORMADOR
❑ Considerando uma carga no secundário (portanto, uma
corrente i2) e que a permeabilidade do núcleo seja muito
elevada, então o fluxo no núcleo não irá se alterar com a
presença da carga. Continuará sendo definido pela tensão
primária aplicada.

❑ A FMM líquida não irá se alterar, permanecendo desprezível:

❑ Ou:

24
 TRANSFORMADOR
❑ Podemos também escrever que:

❑ Ou seja, a potência instantânea do primário é igual a do

secundário.

❑ Isso é natural, já que os mecanismos de dissipação de energia

foram desconsiderados.

25
 TRANSFORMADOR
❑ Relembrando as propriedades de reflexão de impedância:

26
TRANSFORMADOR

27
 TRANSFORMADOR
a)

28
 TRANSFORMADOR
b)

Qual será o valor de I2 ?

29
 TRANSFORMADOR
❑ Vamos iniciar a construção de um modelo de transformador
mais real.

❑ O fluxo total que concatena o primário pode ser separado em

duas partes:

✓ Fluxo mútuo resultante, confinado ao núcleo de ferro;

✓ Fluxo disperso, que concatena apenas o primário.

❑ Isto está esquematizado na figura a seguir:

30
TRANSFORMADOR

31
 TRANSFORMADOR
❑ No enrolamento primário, o fluxo disperso induz uma tensão
que se soma àquela produzida pelo fluxo mútuo.

❑ Pode ser representado por uma indutância de dispersão do

primário (L1). A correspondente reatância de dispersão do
primário X1 é dada por:

❑ Além disso, haverá uma queda de tensão na resistência

do enrolamento primário (R1).

32
 TRANSFORMADOR

❑ A tensão nos terminais do primário (V1) consiste em três

partes:
✓ queda de tensão em R1.
✓ queda de tensão em X1 (devido ao fluxo disperso).
✓ tensão induzida no primário (e1) pelo fluxo mútuo resultante.

❑ Temos o seguinte circuito equivalente:

33
 TRANSFORMADOR
❑ A corrente do primário deve não só magnetizar o núcleo, como
alimentar a carga do secundário.

❑ Assim, a corrente do primário é decomposta em duas:

✓ componente de excitação, necessária para produzir fluxo

mútuo resultante;
✓ componente de carga.

❑ A corrente de excitação pode ser tratada como sendo uma

corrente de perdas no núcleo e uma componente de
magnetização.

34
 TRANSFORMADOR
❑ Com a inclusão do modelo do núcleo, o circuito toma a
seguinte forma:

35
TRANSFORMADOR

36
 TRANSFORMADOR
❑ O enrolamento secundário pode ser incluído ao circuito,
utilizando-se um transformador ideal e representando à
parte sua reatância de dispersão e sua resistência.

37
 TRANSFORMADOR
❑ Desta forma um transformador real é um transformador ideal
mais impedâncias externas.

❑ Todas as impedâncias podem ser referidas ao primário ou ao

secundário.

❑ A figura a seguir mostra o caso em que as impedâncias estão

referidas ao primário(circuito equivalente T).

38
TRANSFORMADOR

39
TRANSFORMADOR

40
 TRANSFORMADOR
Ensaio de curto-circuito:

❑ Permite encontrar a impedância série Req + jXeq;

❑ É arbitrário a escolha do enrolamento que será curto-

circuitado;

❑ A tensão que será aplicada no outro lado deve ser suficiente

para atingir a corrente nominal do enrolamento (cerca de 10 a
15% da tensão);

❑ São feitas medições de tensão, corrente e potência ativa no

lado não cuito-circuitado.
45
TRANSFORMADOR

Como determinar os parâmetros? 46

TRANSFORMADOR

Como determinar os parâmetros?

47
 TRANSFORMADOR
❑ Procedimento para realização do ensaio:

48
 TRANSFORMADOR
❑ Utilizaremos as seguintes equações:

49
 TRANSFORMADOR
Ensaio de circuito aberto

❑ Realizado com um dos terminais em aberto e o outro com

tensão nominal (normalmente o de menor tensão). As
medições são feitas no terminal ao qual foi aplicada tensão
nominal.

❑ Nestas condições uma corrente de excitação é obtida.

❑ A tensão nominal é utilizada para garantir um nível de

magnetização próximo daquele que ocorre em condições
normais de operação.

50
TRANSFORMADOR

Como determinar os parâmetros?

51
 TRANSFORMADOR
❑ Procedimento para realização do ensaio:

52
 TRANSFORMADOR
❑ Utilizaremos as seguintes equações:

53
TRANSFORMADOR

54
TRANSFORMADOR

55
TRANSFORMADOR

56
TRANSFORMADOR

57
 TRANSFORMADOR
❑Transformador ideal: relações de tensão e corrente.

58
 AUTOTRANSFORMADOR
❑ A figura abaixo mostra um transformador tradicional de 2
enrolamentos, com N1 e N2 espiras no primário e no
secundário, respectivamente.

59
 AUTOTRANSFORMADOR
❑ O mesmo efeito de transformação sobre tensões, correntes e
impedâncias pode ser obtido quando estes enrolamentos são
conectados como mostrado abaixo.

Autotransformador

❑ O enrolamento bc é comum a ambos os circuitos: primário e

secundário. 60
 AUTOTRANSFORMADOR
❑ Principal diferença: no transformador de 2 enrolamentos os
enrolamentos estão eletricamente separados. No
autotransformador eles estão conectados entre si.
❑ Além disso, o enrolamento ab deve ter uma isolação extra pois
deve estar isolado contra a plena tensão máxima do
transformador.
❑ Os autotransformadores tem reatância de dispersão menores,
perdas mais baixas, menores correntes de excitação e custam
menos que os transformadores convencionais.
❑ As aplicações vão desde reguladores de tensão a
transformadores rurais.

61
AUTOTRANSFORMADOR

62
AUTOTRANSFORMADOR

2400 V 240 V

63
AUTOTRANSFORMADOR

64
AUTOTRANSFORMADOR

65
AUTOTRANSFORMADOR

66
AUTOTRANSFORMADOR

67
AUTOTRANSFORMADOR

Figura 2.18
68
AUTOTRANSFORMADOR

69
 AUTOTRANSFORMADOR
❑ Relações de tensão e corrente:

70
 AUTOTRANSFORMADOR
❑Potência de saída:

71
 AUTOTRANSFORMADOR
❑Ganho de potência:

72
 AUTOTRANSFORMADOR
❑Vantagens:

73
 AUTOTRANSFORMADOR
❑Desvantagens:

74
 Exercícios Recomendados

Máquinas Elétricas – Fitzgerald:

Problemas Práticos: 2.1; 2.2; 2.3; 2.4; 2.5

75
