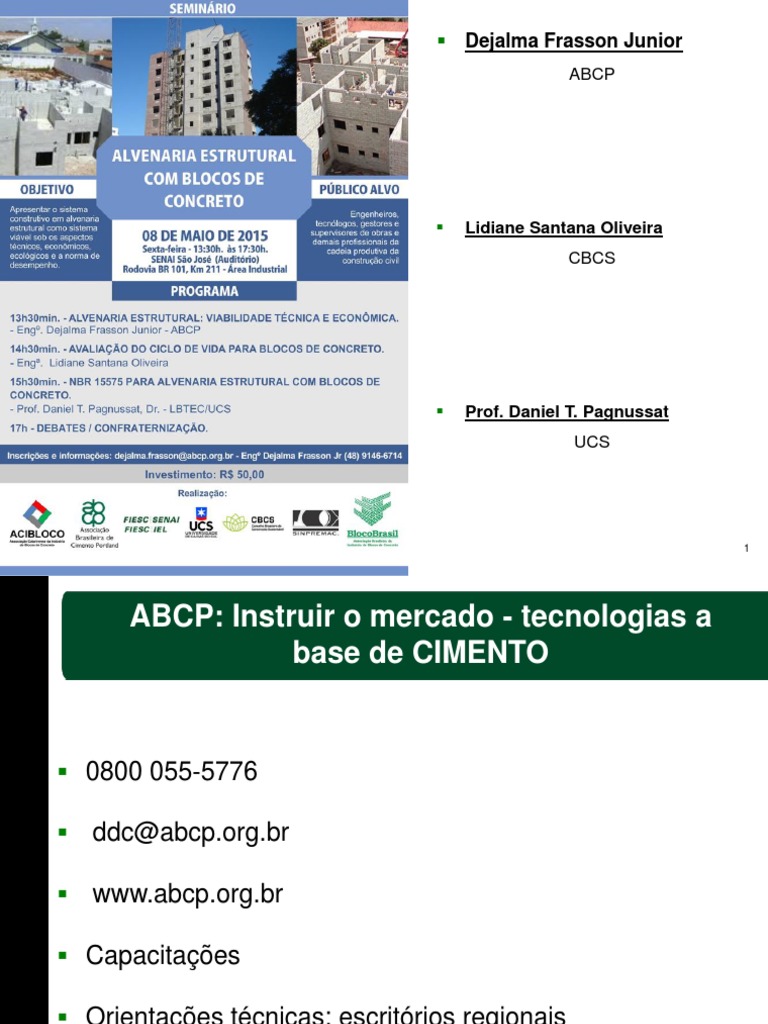

 Dejalma Frasson Junior

ABCP

 Lidiane Santana Oliveira

CBCS

 Prof. Daniel T. Pagnussat

UCS

1
 ABCP: Instruir o mercado - tecnologias a
base de CIMENTO

 0800 055-5776

 ddc@abcp.org.br

 www.abcp.org.br

 Capacitações

 Orientações técnicas: escritórios regionais

2
 Instruir o mercado - Projetos

 Edificações: Construção Civil

 PDE: Indústria de artefatos

 Vias Concretas: Pavimento de concreto Rodovias

 Cidades: Prefeituras – pavimentação e drenagem urbana

 Universidades: formação acadêmica

3
Participação na elaboração das Normas cimento e
concreto

4
Selo da Qualidade

– Cimento

– Blocos de concreto para Alvenaria

– Pavimento Intertravado

- Produto: Conformidade com as Normas Brasileiras

- Processo: Fabricação sob controle contínuo

5
6
7
8
9
15
Alvenaria Estrutural
Blocos de Concreto
 Histórico
•Século XIX: a alvenaria
estrutural, dimensionada a
partir de bases empíricas,
conduzia a espessuras de
paredes excessivas.
 Monadnock
Building
Chicago, EUA, 1893
16 pavimentos; 60 m
Paredes de 180 cm!!
 Século XX
• Mudanças na elaboração dos projetos estruturais
verificadas através de testes em escala real.
•Ensaio de paredes submetidas a ações
horizontais com vários níveis de pré-
compressão, simulando o desempenho das
paredes em diferentes andares de um edifício.
 No Brasil
• 1972 • 1990

Ed. Barão de II Barras

22.000 m² - 12 pavtos – com 6 pavimentos sobre pilotis
Ed. Central Parque – Lapa - São Paulo Goiânia - GO.
 Não se admite
Falta de integração de:
Processo
Projeto
Execução
A Indústria da Construção Civil busca sistema
construtivos que proporcionem: racionalização e
industrialização
 ALVENARIA ESTRUTURAL: Conceito

Resistir às cargas verticais

Resistir às cargas horizontais
Conforto térmico e acústico
Resistência a impactos
Estanquiedade à água
Durabilidade da edificação
 Características
Treinamento – profissionalização;
Redução no prazo: Executa a alvenaria e estrutura ao mesmo
tempo;
Menor custo de revestimento interno devido à regularidade
das paredes e redução de espessura;
Retira os ressaltos com colunas e vigas;
Utilização não só para obras habitacionais de baixa renda
como também para construções de classe média e alta.
No mercado temos fornecedores de blocos de concreto
qualificados, e que vêm investindo cada vez mais na ampliação da
produção, com a construção de novas fábricas nas diversas
regiões do país.
 Sistema e produtos normatizados

NBR 6136 (2014) – Requisitos

NBR 12118 (2013) – Ensaios
NBR 15961 (2011) – 1 (projetos e 2 – execução)
 Projeto Modulado
Modular a alvenaria é projetar utilizando-se de
uma “unidade modular”, que é definida pelas
medidas dos blocos, comprimento e espessura.

19 19
Família 39

Família 29 19 19

Blocos
Especiais
 Ganhos ambientais
Praticamente não gera rejeitos de canteiro:
Quase não utiliza fôrmas e escoras de madeira.
 Economia relativa
Característica da obra Economia (%)
4 pavimentos 25 – 30
7 pavimentos sem pilotis, com alvenaria não 20 – 25
armada
7 pavimentos sem pilotis, com alvenaria 15 – 20
armada
7 pavimentos com pilotis 12 – 18
12 pavimentos sem pilotis 10 – 15
12 pavimentos com pilotis, térreo e subsolo em 8 – 12
Concreto Armado

15 pavimentos com pilotis, térreo e subsolo em 6 – 10

Concreto Armado
 Edifícios altos

Quanto maior o número de pavimentos são necessários blocos

mais resistentes nos níveis inferiores e maior será o número
de pontos a grautear, com maior volume de aço.
Pois as tensões de compressão chegam a triplicar na base da
estrutura em resposta à ação dos ventos.

O processo de grauteamento é mais lento do que a elevação

da alvenaria, o que pode aumentar o tempo de execução, e
impactar sobre custos fixos.

Custos maiores de logística em função da demanda por

grandes equipamentos grandes para içar o material até os
pavimentos elevados.
Como alcançar a economia desejada

Projeto adequado;
Materiais de qualidade;
Mão de obra capacitada;
Planejamento (canteiro, equipamentos etc.);
Procedimentos eficientes de execução e
controle.
Desempenho e conforto
Segurança de utilização
Sequência de produção
Construtibilidade
Compatibilização dos projetos
 Projeto Modulado
Planta de primeira fiada preparada para
locação da alvenaria
COTAS ACUMULADAS / LOCAÇÃO
BLOCOS ESTRATÉGICOS
INÍCIO COTAS

5.88

5.88
0.00

2.95

4.30

4.30

2.95

0.00
Ø 1 0 .0

GRAUTE
14 8 11 4 81 14 543 Ø 1 0 .0

PERÍMETRO RADIER
86 78
60

78 86 GRAUTE
0 ,0 0
2120

2120
SHAFT HIDRÁULICA 41 20 SHAFT SANITÁRIA

81
SANITÁRIA
81

01 02
279
02 SHAFT HIDRÁULICA
281
DET B1 9 / GRAUTE DET B3 9 / GRAUTE
SHAFT SANITÁRIA SANITÁRIA
ESCALA 1 /2 0 ESCALA 1 /2 0
139

01
20 39 21 39 2120

281

21 39 21 39 2120
SHAFT HIDRÁULICA SHAFT GÁS
SANITÁRIA
03 03
121 144 144 121
SHAFT
181

181
209

209
381

381
09 10 04 GORDURA 10 09
04
11 Ø 1 0 .0
41
PERÍMETRO RADIER

PERÍMETRO RADIER
11
76 40 40 76
SHAFT 12 SHAFT Ø 1 0 .0
GRAUTE
76

76
91

91

05 05
ELEMENTO PRÉ-MOLDADO

764
ELEMENTO PRÉ-FABRICADO
GRAUTE
4 .0 9
99 99
06 06
76

76

DET B5 4 / GRAUTE DET B3 4 / GRAUTE

ESCALA 1 /2 0 ESCALA 1 /2 0

14 A 15 B 14
341

341

13 13 Not a: CONSIDERAR BLOCOS ESTRUTURAIS PARA

281 279 279 281 ALVENARIAS DAS PAREDES 0 9 E 1 3 , A e B.
PARA AS DEMAIS ALVENARIAS, CONSIDERAR
07 08 08 BLOCOS DE VEDAÇÃO.
40 21 07 21 40
86 13 13 86
LEGENDA:
7 .6 4 BLOCO B1 9
SHAFT RECALQUE SHAFT RECALQUE BLOCO B3 4
PERÍMETRO RADIER BLOCO B3 9
50 1190 50
BLOCO B5 4
PLANTA BAIXA / 1 ª FIADA BLOCOS ESTRATÉGICOS
ESCALA 1 /5 0 ELEMENTO PRÉ-FABRICADO
NUMERAÇÃO ALVENARIAS
 Projeto Modulado
• Elevação da parede
BU
PAREDE 3 8
1 Ø 1 0 .0 - 3 6 5 ELÉTRICA 3 /4 " BCPd

BCPc

BU
PAREDE 1 9 BU BU BU BU BU BU BU BU BU BU BU BU BU

B2 0 2 Ø 5 .0 - 3 5 5
PM-O3

B2 0

121
3 4 .5 121
B2 0
2 Ø 5 .0 - 2 0 0
215.5

BU BU BU BU BU BU BU

B2 0

B2 0

85
TELEFONE 3 /4 "
 Projeto das Instalações
• Shafts
 Equipamentos de Marcação

Fio traçante Gabarito de

Régua para aprumar e
Nível alemão ou nível laser vãos
nivelar

Esquadro Esticador de linha Escantilhão

 Elevação da Alvenaria
Prumo, Nível, Alinhamento e Planicidade
MPD ENGENHARIA E CONSTRUÇÕES LTDA.

ALTO PADRÃO
CONSTRUTORA GAFISA

ALTO PADRÃO
MRV ENGENHARIA

MÉDIO PADRÃO
PROGRAMA MINHA CASA, MINHA VIDA (MA)

POPULAR
 São Paulo / SP
Osasco / SP São Paulo / SP
 Jundiaí / SP

Porto Alegre/RS
Porto Alegre/RS
Porto Alegre / RS
Curitiba/PR
Porto Alegre/RS
 ESTABELECIMENTOS COMERCIAIS

Pedra Sul - Matias Barbosa / MG

 ESTABELECIMENTOS COMERCIAIS

Park Sul - Matias Barbosa / MG

Eng.º Dejalma Frasson Junior
ABCP - Santa Catarina

www.abcp.org.br

dejalma.frasson@abcp.org.br
(48) 3322-0470 / (48) 9146-6714

54
