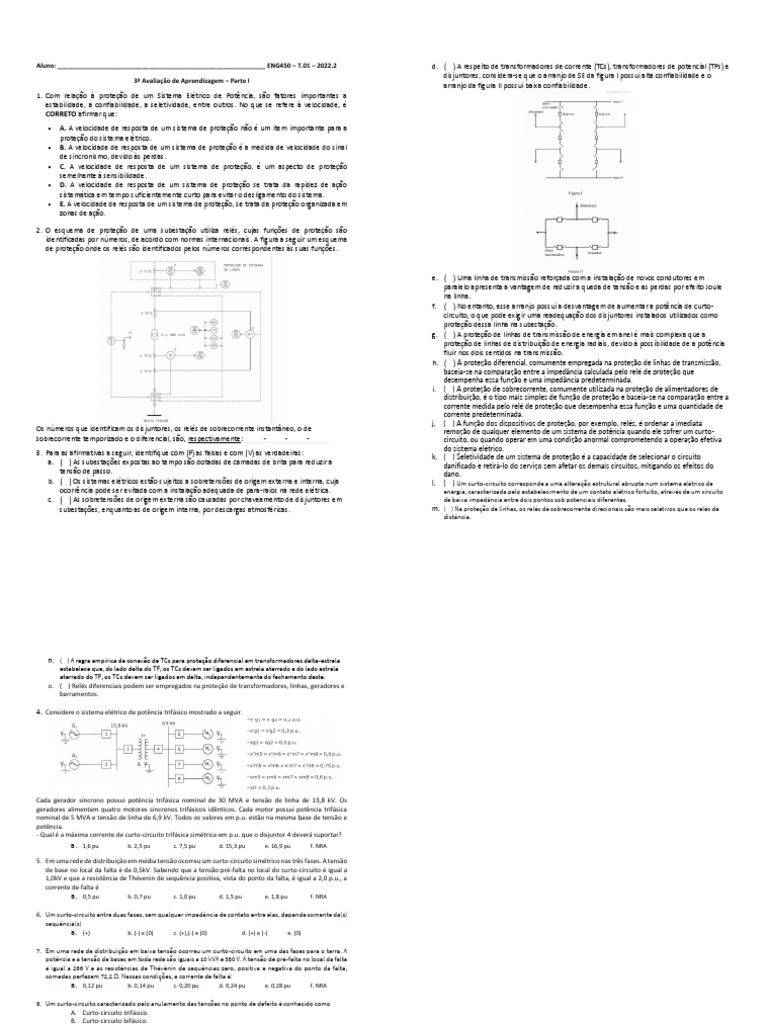

Aluno: ___________________________________________________________ ENG450 – T.01 – 2022.2
( ) A respeito de transformadores de corrente (TCs), transformadores de potencial (TPs) e
3ª Avaliação de Aprendizagem – Parte I
1. Com relação à proteção de um Sistema Elétrico de Potência, são fatores importantes a
estabilidade, a confiabilidade, a seletividade, entre outros. No que se refere à velocidade, é
CORRETO afirmar que:
• A. A velocidade de resposta de um sistema de proteção não é um item importante para a
proteção do sistema elétrico.
• B. A velocidade de resposta de um sistema de proteção é a medida de velocidade do sinal
de sincronismo, devido às perdas.
• C. A velocidade de resposta de um sistema de proteção, é um aspecto de proteção
semelhante à sensibilidade.
• D. A velocidade de resposta de um sistema de proteção se trata da rapidez de ação
sistemática em tempo suficientemente curto para evitar o desligamento do sistema.
• E. A velocidade de resposta de um sistema de proteção, se trata da proteção organizada em
zonas de ação.
2. O esquema de proteção de uma subestação utiliza relés, cujas funções de proteção são
identificadas por números, de acordo com normas internacionais. A figura a seguir um esquema
de proteção onde os relés são identificados pelos números correspondentes às suas funções.
Os números que identificam os disjuntores, os relés de sobrecorrente instantâneo, o de
sobrecorrente temporizado e o diferencial, são, respectivamente: _____-_____-_____-_____
3. Para as afirmativas a seguir, identifique com (F) as falsas e com (V) as verdadeiras:
a. ( ) As subestações expostas ao tempo são dotadas de camadas de brita para reduzir a
tensão de passo.
b. ( ) Os sistemas elétricos estão sujeitos a sobretensões de origem externa e interna, cuja
ocorrência pode ser evitada com a instalação adequada de para-raios na rede elétrica.
c. ( ) As sobretensões de origem externa são causadas por chaveamento de disjuntores em
subestações, enquanto as de origem interna, por descargas atmosféricas.
d.
disjuntores, considera-se que o arranjo de SE da figura I possui alta confiabilidade e o
arranjo da figura II possui baixa confiabilidade.
e. ( ) Uma linha de transmissão reforçada com a instalação de novos condutores em
paralelo apresenta a vantagem de reduzir a queda de tensão e as perdas por efeito Joule
na linha.
f. ( ) No entanto, esse arranjo possui a desvantagem de aumentar a potência de curto-
circuito, o que pode exigir uma readequação dos disjuntores instalados utilizados como
proteção dessa linha na subestação.
g. ( ) A proteção de linhas de transmissão de energia em anel é mais complexa que a
proteção de linhas de distribuição de energia radiais, devido à possibilidade de a potência
fluir nos dois sentidos na transmissão.
h. ( ) A proteção diferencial, comumente empregada na proteção de linhas de transmissão,
baseia-se na comparação entre a impedância calculada pelo relé de proteção que
desempenha essa função e uma impedância predeterminada.
i. ( ) A proteção de sobrecorrente, comumente utilizada na proteção de alimentadores de
distribuição, é o tipo mais simples de função de proteção e baseia-se na comparação entre a
corrente medida pelo relé de proteção que desempenha essa função e uma quantidade de
corrente predeterminada.
j. ( ) A função dos dispositivos de proteção, por exemplo, relés, é ordenar a imediata
remoção de qualquer elemento de um sistema de potência quando ele sofrer um curto-
circuito, ou quando operar em uma condição anormal comprometendo a operação efetiva
do sistema elétrico.
k. ( ) Seletividade de um sistema de proteção é a capacidade de selecionar o circuito
danificado e retirá-lo do serviço sem afetar os demais circuitos, mitigando os efeitos do
dano.
l. ( ) Um curto-circuito corresponde a uma alteração estrutural abrupta num sistema elétrico de
energia, caracterizada pelo estabelecimento de um contato elétrico fortuito, através de um circuito
de baixa impedância entre dois pontos sob potenciais diferentes.
m. ( ) Na proteção de linhas, os relés de sobrecorrente direcionais são mais seletivos que os relés de
distância.
 n. ( ) A regra empírica de conexão de TCs para proteção diferencial em transformadores delta-estrela
estabelece que, do lado delta do TF, os TCs devem ser ligados em estrela aterrado e do lado estrela
aterrado do TF, os TCs devem ser ligados em delta, independentemente do fechamento deste.
o. ( ) Relés diferenciais podem ser empregados na proteção de transformadores, linhas, geradores e
barramentos.

4. Considere o sistema elétrico de potência trifásico mostrado a seguir.

Cada gerador síncrono possui potência trifásica nominal de 30 MVA e tensão de linha de 13,8 kV. Os
geradores alimentam quatro motores síncronos trifásicos idênticos. Cada motor possui potência trifásica
nominal de 5 MVA e tensão de linha de 6,9 kV. Todos os valores em p.u. estão na mesma base de tensão e
potência.
- Qual é a máxima corrente de curto-circuito trifásica simétrica em p.u. que o disjuntor 4 deverá suportar?
a. 1,6 pu b. 2,5 pu c. 7,5 pu d. 15,3 pu e. 16,9 pu f. NRA

5. Em uma rede de distribuição em média tensão ocorreu um curto-circuito simétrico nas três fases. A tensão
de base no local da falta é de 0,5kV. Sabendo que a tensão pré-falta no local do curto-circuito é igual a
1,0kV e que a resistência de Thévenin de sequência positiva, vista do ponto da falta, é igual a 2,0 p.u., a
corrente de falta é
a. 0,5 pu b. 0,7 pu c. 1,0 pu d. 1,5 pu e. 1,8 pu f. NRA

6. Um curto-circuito entre duas fases, sem qualquer impedância de contato entre elas, depende somente da(s)
sequência(s)
a. (+) b. (-) e (0) c. (+),(-) e (0) d. (+) e (-) e. (0)

7. Em uma rede de distribuição em baixa tensão ocorreu um curto-circuito em uma das fases para o terra. A
potência e a tensão de bases em toda rede são iguais a 10 kVA e 380 V. A tensão de pré-falta no local da falta
é igual a 266 V e as resistências de Thévènin de sequências zero, positiva e negativa do ponto da falta,
somadas perfazem 72,2 Ω. Nessas condições, a corrente de falta é:
a. 0,12 pu b. 0,14 pu c. 0,20 pu d. 0,24 pu e. 0,28 pu f. NRA

8. Um curto-circuito caracterizado pelo anulamento das tensões no ponto de defeito é conhecido como
A. Curto-circuito trifásico.
B. Curto-circuito bifásico.
C. Curto-circuito fase-fase.
D. Curto-circuito fase-terra.
