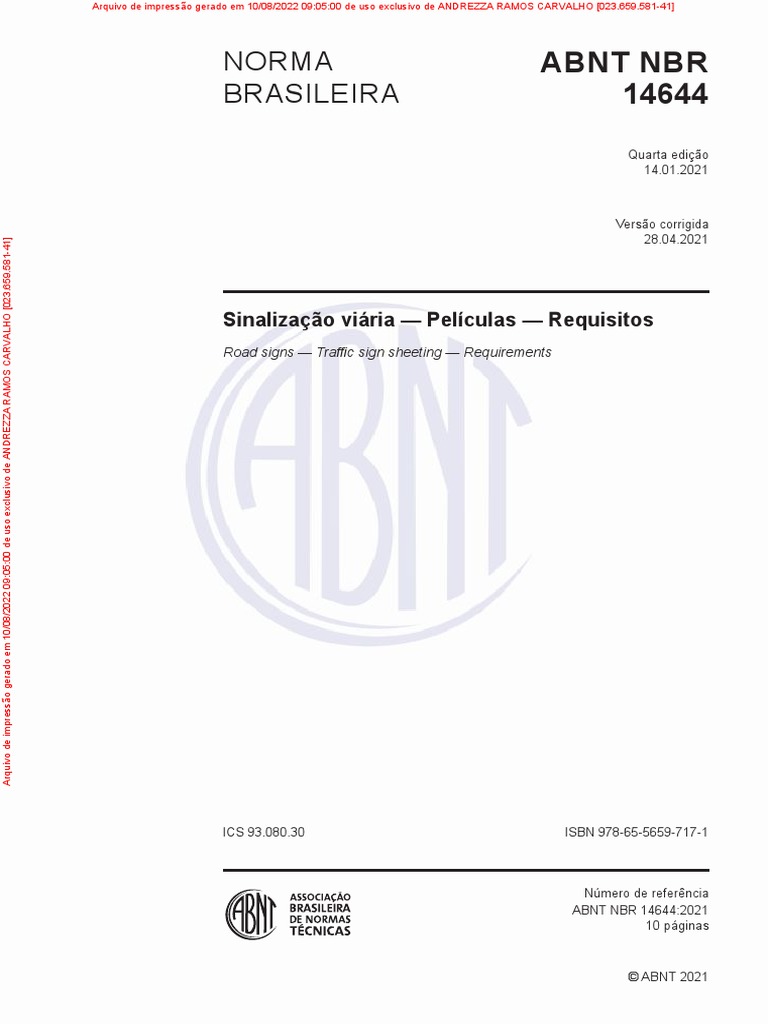

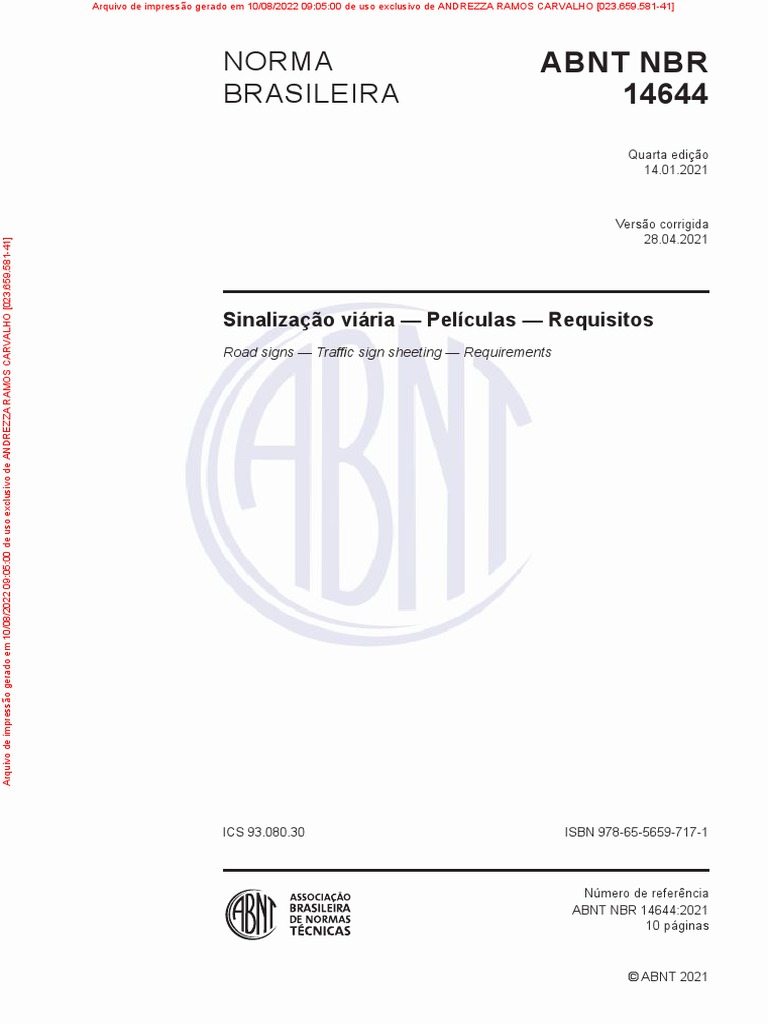

Versão corrigida
28.04.2021
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
Número de referência
ABNT NBR 14644:2021
10 páginas
© ABNT 2021
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
© ABNT 2021
Todos os direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser
reproduzida ou utilizada por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por
escrito da ABNT.
ABNT
Av. Treze de Maio, 13 - 28º andar
20031-901 - Rio de Janeiro - RJ
Tel.: + 55 21 3974-2300
Fax: + 55 21 3974-2346
abnt@abnt.org.br
www.abnt.org.br
Sumário Página
Prefácio.................................................................................................................................................v
1 Escopo.................................................................................................................................1
2 Referências normativas......................................................................................................1
3 Termos e definições............................................................................................................1
4 Requisitos............................................................................................................................1
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
4.1 Gerais...................................................................................................................................1
4.2 Tipos de películas e desempenho.....................................................................................2
4.2.1 Películas retrorrefletivas tipo I...........................................................................................2
4.2.2 Películas retrorrefletivas tipo II..........................................................................................2
4.2.3 Películas retrorrefletivas tipo III.........................................................................................2
4.2.4 Películas não retrorrefletivas tipo IV.................................................................................3
4.2.5 Películas não retrorrefletivas translúcidas tipo V............................................................3
4.2.6 Películas retrorrefletivas tipo VI........................................................................................3
4.2.7 Películas retrorrefletivas tipo VII.......................................................................................3
4.2.8 Películas retrorrefletivas tipo VIII......................................................................................4
4.2.9 Películas retrorrefletivas tipo IX........................................................................................4
4.2.10 Películas retrorrefletivas tipo X.........................................................................................4
4.2.11 Películas para dispositivos de segurança e obras..........................................................5
4.3 Cor e luminância.................................................................................................................5
4.4 Adesivo................................................................................................................................6
4.5 Armazenamento..................................................................................................................6
4.6 Durabilidade.........................................................................................................................6
4.6.1 Películas e sinais impressos..............................................................................................6
4.6.2 Componentes dos sinais de tráfego – Sinais impressos................................................7
5 Métodos de ensaio..............................................................................................................7
5.1 Amostragem........................................................................................................................7
5.2 Avaliação de retrorrefletividade.........................................................................................7
5.3 Encolhimento.......................................................................................................................7
5.4 Flexibilidade.........................................................................................................................8
5.5 Resistência ao impacto......................................................................................................8
5.6 Intemperismo artificial........................................................................................................8
5.6.1 Preparação do corpo de prova..........................................................................................8
5.6.2 Procedimento......................................................................................................................8
5.7 Filme protetor do adesivo..................................................................................................9
5.8 Adesão.................................................................................................................................9
Bibliografia..........................................................................................................................................10
Tabelas
Tabela 1 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais –
Tipo I (cd/lx/m2)...................................................................................................................2
Tabela 2 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo II (cd/lx/m2).......2
Tabela 3 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo III (cd/lx/m2)......2
Tabela 4 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo VI (cd/lx/m2).....3
Tabela 5 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo VII (cd/lx/m2).....3
Tabela 6 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo VIII (cd/lx/m2)....4
Tabela 7 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo IX (cd/lx/m2).....4
Tabela 8 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo X (cd/lx/m2)......4
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
Prefácio
A ABNT chama a atenção para que, apesar de ter sido solicitada manifestação sobre eventuais direitos
de patentes durante a Consulta Nacional, estes podem ocorrer e devem ser comunicados à ABNT
a qualquer momento (Lei nº 9.279, de 14 de maio de 1996).
Os Documentos Técnicos ABNT, assim como as Normas Internacionais (ISO e IEC), são voluntários
e não incluem requisitos contratuais, legais ou estatutários. Os Documentos Técnicos ABNT não
substituem Leis, Decretos ou Regulamentos, aos quais os usuários devem atender, tendo precedência
sobre qualquer Documento Técnico ABNT.
Ressalta-se que os Documentos Técnicos ABNT podem ser objeto de citação em Regulamentos
Técnicos. Nestes casos, os órgãos responsáveis pelos Regulamentos Técnicos podem determinar
as datas para exigência dos requisitos de quaisquer Documentos Técnicos ABNT.
A ABNT NBR 14644 foi elaborada no Comitê Brasileiro de Transportes e Tráfego (ABNT/CB-016),
pela Comissão de Estudo de Sinalização Vertical (CE-016:300.002). O 1º Projeto de Revisão circulou
em Consulta Nacional conforme Edital nº 05, de 08.05.2020 a 08.07.2020. O 2º Projeto de Revisão
circulou em Consulta Nacional conforme Edital nº 11, de 25.11.2020 a 04.01.2021.
A ABNT NBR 14644:2021 cancela e substitui a ABNT NBR 14644:2013, a qual foi tecnicamente revisada.
Scope
This Standard specifies t he m inimum r equirements f or q ualification an d ac ceptance of tr affic sign
sheeting used in road signs.
1 Escopo
Esta Norma especifica os requisitos mínimos para qualificação e aceitação das películas utilizadas na
sinalização viária, bem como de sinais impressos.
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
2 Referências normativas
Os documentos a seguir são citados no texto de tal forma que seus conteúdos, totais ou parciais,
constituem requisitos para este Documento. Para referências datadas, aplicam-se somente as edições
citadas. Para referências não datadas, aplicam-se as edições mais recentes do referido documento
(incluindo emendas).
ASTM E 2301, Test method for daytime colorimetric properties of fluorescent retroreflective sheeting
and marking materials for high visibility traffic control and personal safety applications using 45°:
normal geometry
ASTM G 155:2013, Practice for operating xenon arc light apparatus for exposure of non-metallic materials
3 Termos e definições
Para os efeitos deste documento, aplicam-se os seguintes termos e definições.
3.1
coeficiente inicial de retrorreflexão
medição da película ou sinal antes da utilização ou implantação
3.2
coeficiente residual
coeficiente de retrorreflexão que não é inicial
4 Requisitos
4.1 Gerais
As películas são filmes plásticos flexíveis, usadas para a confecção de sinais viários e dispositivos de
sinalização que atendam à legislação vigente [1].
NOTA O Código de Trânsito Brasileiro (CTB) [1], em seu artigo 80, parágrafo 1°, estabelece: “A sinalização
será colocada em posição e condições que a tornem perfeitamente visível e legível durante o dia e a noite”.
Sinais impressos utilizam películas retrorrefletivas como base para impressão e produção de sinalização
viária. A impressão pode ser digital, serigráfica ou qualquer outra, desde que os sinais produzidos
atendam aos requisitos estabelecidos nesta norma.
As cores fluorescentes proporcionam impacto visual aos motoristas no período diurno, noturno e sob
condições de baixa visibilidade, como amanhecer, entardecer e neblina.
As películas retrorrefletivas tipo I devem ser autoadesivas e constituídas por microesferas de vidro ou
microprismas. Devem apresentar desempenho de retrorrefletividade de acordo com a Tabela 1.
Tabela 1 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo I (cd/lx/m2)
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
Ângulo de Ângulo de
Branca Amarela Laranja Verde Vermelha Azul Marrom
observação entrada
As películas retrorrefletivas tipo II devem ser autoadesivas e constituídas por microesferas de vidro
encapsuladas. Devem apresentar desempenho de retrorrefletividade de acordo com a Tabela 2.
Tabela 2 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo II (cd/lx/m2)
Ângulo de Ângulo de
Branca Amarela Laranja Verde Vermelha Azul Marrom
observação entrada
As películas retrorrefletivas tipo III devem ser autoadesivas, não metalizadas e constituídas por microprismas.
Devem apresentar desempenho de retrorrefletividade de acordo com a Tabela 3.
Tabela 3 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo III (cd/lx/m2)
Amarela
Ângulo de Ângulo Amarela Laranja
Branca Amarela Laranja Verde Vermelha Azul Marrom lima-limão
observação de entrada fluorescente fluorescente
fluorescente
As películas não retrorrefletivas tipo IV são constituídas por um filme plástico preto e devem ser autoadesivas.
São destinadas à produção de tarjas, legendas, símbolos e pictogramas em placas de sinalização.
NOTA A fim de manter a padronização dos sinais exigida pelos manuais de sinalização brasileiros, é proibida
a utilização de película preta retrorrefletiva na produção de tarjas, legendas, simbolos e pictogramas.
As películas não retrorrefletivas translúcidas tipo V devem ser autoadesivas e constituídas por filme
plástico. São utilizadas na fabricação de sinais de tráfego produzidos em processos de impressão,
recorte eletrônico ou sobreposição.
Os sinais viários produzidos utilizando as películas tipo V devem atender a todos os requisitos estabelecidos
nesta Norma para o tipo de película que se propõe a atender.
As películas retrorrefletivas tipo VI são elastoméricas, microprismáticas, não autoadesivas, para uso
em sinalização temporária, e devem apresentar desempenho de retrorrefletividade de acordo com
a Tabela 4.
Tabela 4 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo VI (cd/lx/m2)
Amarela
Ângulo de Ângulo de Amarela Laranja
Branca Amarela Laranja Verde Vermelha Azul lima-limão
observação entrada fluorescente fluorescente
fluorescente
As películas retrorrefletivas tipo VII devem ser autoadesivas e constituídas por microprismas não
metalizados. Devem apresentar desempenho de retrorrefletividade de acordo com a Tabela 5.
Tabela 5 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo VII (cd/lx/m2)
Amarela
Ângulo de Ângulo de Amarela Laranja
Branca Amarela Laranja Verde Vermelha Azul Marrom lima-limão
observação entrada fluorescente fluorescente
fluorescente
As películas retrorrefletivas tipo VIII devem ser autoadesivas e constituídas por microprismas metalizados
e são indicadas para longas e médias distâncias, compreendendo dispositivos de sinalização temporária
e de segurança. Devem apresentar desempenho de retrorrefletividade de acordo com a Tabela 6.
Tabela 6 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo VIII (cd/lx/m2)
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
Ângulo de Ângulo de
Branca Amarela Laranja Verde Vermelha Azul
observação entrada
0,5° + 30° 75 51 30 13 13 6
As películas retrorrefletivas tipo IX devem ser autoadesivas e constituídas por microprismas não metalizados
e indicadas para médias e curtas distâncias. Devem apresentar desempenho de retrorrefletividade
de acordo com a Tabela 7.
Tabela 7 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo IX (cd/lx/m2)
Amarela
Ângulo de Ângulo de Amarela Laranja
Branca Amarela Laranja Verde Vermelha Azul lima-limão
observação entrada fluorescente fluorescente
fluorescente
As películas retrorrefletivas tipo X devem ser autoadesivas e constituídas por microprismas não metalizados
e indicadas para longas, médias e curtas distâncias. Devem apresentar desempenho de retrorrefletividade
de acordo com a Tabela 8.
Tabela 8 – Coeficiente inicial mínimo de retrorreflexão das películas e sinais – Tipo X (cd/lx/m2)
(continua)
Amarela
Ângulo de Ângulo de Amarela Laranja
Branca Amarela Laranja Verde Vermelha Azul Marrom lima-limão
observação entrada fluorescente fluorescente
fluorescente
Tabela 8 (conclusão)
Amarela
Ângulo de Ângulo de Amarela Laranja
Branca Amarela Laranja Verde Vermelha Azul Marrom lima-limão
observação entrada fluorescente fluorescente
fluorescente
Os tipos de películas descritos em 4.2.1 a 4.2.10 estão disponíveis para aplicações em dispositivos de
sinalização temporária e de segurança no tráfego. As películas devem possuir um adesivo adequado
para cada aplicação, protegido por um filme de fácil remoção. São utilizadas nas cores branca e laranja.
4.3.1 As cores das películas retrorrefletivas e dos sinais impressos devem ter coordenadas dentro
da área definida pelos valores descritos na Tabela 9.
Amarela lima-limão fluorescente 0,387 0,610 0,369 0,546 0,428 0,496 0,460 0,540
Amarela fluorescente 0,479 0,520 0,446 0,483 0,512 0,421 0,557 0,442
Laranja fluorescente 0,583 0,416 0,535 0,400 0,595 0,351 0,645 0,355
a Os quatro pares de coordenadas de cromaticidade determinam as cores aceitáveis, conforme descrito na CIE – 1931, Sistema colorimétrico padrão,
medidos com o iluminante D65 Padrão do CIE. Deve ser utilizado no ângulo 45º/0º ou 0º/45º.
b Os limites de saturação das cores verde e azul podem se estender para as extremidades do quadrante de cromaticidade do espectro de cores.
4.3.2 A luminância das películas retrorrefletivas e dos sinais impressos deve estar de acordo com
os valores descritos na Tabela 10.
Branca 27,0 – 10 –
Amarela fluorescente 45 – – –
Laranja fluorescente 25 – – –
a Os fatores de luminância, apresentados para as cores fluorescentes, consistem no somatório do fator de luminância refletido e do
fator de luminância fluorescente. O fator de luminância pode ser determinado utilizando uma aproximação ótima do iluminante D65,
que requer um instrumento com uma fonte de luz filtrada adequadamente ou utilizando um fotômetro biespectral de acordo com
o descrito na ASTM E 2301.
4.4 Adesivo
A película retrorrefletiva deve possuir um adesivo sensível à pressão e deve ser aplicada sobre
as superfícies limpas e recomendadas, como especificado pelo fabricante.
4.5 Armazenamento
Películas já cortadas e não processadas e sinais impressos devem ser mantidos sobre uma superfície
plana e em local protegido contra calor e umidade.
4.6 Durabilidade
As películas e os sinais impressos devem apresentar desempenho de acordo com a Tabela 11.
As películas retrorrefletivas e os sinais impressos na cor laranja, tipo VI e tipo VIII, devem apresentar
um desempenho satisfatório para um período de no mínimo três anos.
As cores devem permanecer dentro dos limites especificados durante o período descrito na Tabela 11.
I 50 (retrorrefletividade da Tabela 1) 7
II 80 (retrorrefletividade da Tabela 2) 10
III 80 (retrorrefletividade da Tabela 3) 10
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
IV – 12
V – 12
VI 80 (retrorrefletividade da Tabela 4) 3
VII 80 (retrorrefletividade da Tabela 5) 10
VIII 80 (retrorrefletividade da Tabela 6) 3
IX 80 (retrorrefletividade da Tabela 7) 10
X 80 (retrorrefletividade da Tabela 8) 12 a
a 10 anos para as películas fluorescentes.
NOTA A Tabela 10 é uma referência de durabilidade considerando apenas os efeitos do intemperismo natural.
Essa durabilidade não se aplica no caso de as películas retrorrefletivas e os sinais impressos sofrerem
ataque de solventes, ácidos, bases, produtos químicos em geral, abrasão, métodos de lavagem e
manutenção inadequados, pichação e altas temperaturas ocasionadas por incêndio.
5 Métodos de ensaio
5.1 Amostragem
A amostragem para a realização da avaliação de desempenho dos materiais, para emissão de relatório
de ensaio, deve ser feita pelo fabricante de película retrorrefletiva ou de sinal impresso, de forma aleatória.
O valor do coeficiente de retrorreflexão reportado é a média aritmética simples dos valores encontrados.
5.3 Encolhimento
Remover o filme protetor da amostra da película com dimensões de 200 mm × 200 mm e colocar sobre
uma superfície lisa e plana em chapa de aço ou alumínio, mantendo o lado adesivado voltado para
cima, acondicionado a uma temperatura de 23 °C ± 2 °C, com umidade relativa do ar de 50 % ± 10 %.
Não pode haver um encolhimento maior do que 0,8 mm após um período de no máximo 10 min e
de 3,2 mm após um período de 24 h.
5.4 Flexibilidade
Após a remoção do filme protetor, aplicar uma camada de talco no lado adesivado da película e
acondicioná-la por 24 h a uma temperatura de 23 °C ± 2 °C, em ambiente com umidade relativa do
ar de 50 % ± 10 %. Após este acondicionamento, a película deve ser curvada ao redor de um mandril
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
de 3,2 mm, sendo que o lado adesivado da película deve ficar em contato com o mandril.
A película deve ser suficientemente flexível, de modo a não apresentar trincas e rachaduras.
Aplicar a película, de acordo com as instruções do fabricante, a uma placa de alumínio, liga 6061 – T6,
com 1 mm de espessura e dimensões de 120 mm × 120 mm, limpa e desengraxada, acondicionada
a uma temperatura de 23 °C ± 2 °C, por um período de 24 h, com umidade relativa do ar de 50 % ± 10 %,
e submeter a face do painel, ao qual foi aplicada, ao impacto de um peso de 0,90 kg, com pontas
arredondadas de 15 mm, por um aparelho tipo Gardner 1G 1120 1, para ensaios de impacto variável,
ajustado para 1,13 N.m (10 lb.pol).
O corpo de prova de cada tipo/cor de película deve ser submetido ao número de horas determinadas
na Tabela 12 no aparelho de intemperismo artificial, de acordo com a ASTM G 155:2013 ciclo 1.
A preparação do corpo de prova para o ensaio intemperismo artificial deve seguir os seguintes passos:
a) retirar o corpo de prova mediante corte. As dimensões do corpo de prova devem ser compatíveis
com a dimensão das placas e/ou com os equipamentos utilizados no ensaio;
b) aplicar o corpo de prova na placa de alumínio limpa e desengraxada. A aplicação deve ser feita
de tal forma que não provoque riscos na superfície da película e que não haja bolhas e vincos.
Utilizar espátula com feltro na aplicação;
5.6.2 Procedimento
1 Gardner IG 1120 é o nome comercial de um produto distribuído por BYK Gardner Latin America. Esta informação
é dada para facilitar os usuários na utilização desta Norma e não significa uma recomendação do produto citado
por parte da ABNT. Podem ser utilizados produtos equivalentes, desde que conduzam a resultados iguais.
As coordenadas cromáticas e o fator de luminância de cada película (tipo e cor) devem ser obtidos pela
aquisição de três medições, tomadas de maneira aleatória no corpo de prova, realizadas conforme
o procedimento descrito em 4.3.
Os coeficientes de retrorreflexão de cada película (tipo e cor) devem ser obtidos por meio de três
medições a 0° e três medições a 90°, conforme descrito em 5.2.
Para que o corpo de prova seja aprovado, ele deve, após o intemperismo, ter os parâmetros conforme
as Tabelas 9, 10 e 12.
Tipo I 1 000 50 % de retrorrefletividade da Tabela 1 e cor dentro das coordenadas especificadas
Tipo II 2 200 a 80 % de retrorrefletividade da Tabela 2 e cor dentro das coordenadas especificadas
Tipo III 2 200 a 80 % de retrorrefletividade da Tabela 3 e cor dentro das coordenadas especificadas
Tipo VI 500 80 % de retrorrefletividade da Tabela 4 e cor dentro das coordenadas especificadas
Tipo VII 2 200 a 80 % de retrorrefletividade da Tabela 5 e cor dentro das coordenadas especificadas
Tipo VIII 2 200 a 80 % de retrorrefletividade da Tabela 6 e cor dentro das coordenadas especificadas
Tipo IX 2 200 a 80 % de retrorrefletividade da Tabela 7 e cor dentro das coordenadas especificadas
Tipo X 2 200 a 80 % de retrorrefletividade da Tabela 8 e cor dentro das coordenadas especificadas
a Para a cor laranja, o período deve ser de 500 h.
b Para as películas flexíveis nas cores branca e laranja, destinadas a dispositivos auxiliares temporários, o período deve ser de 500 h.
O filme protetor que reveste a camada de adesivo (liner) deve ser removido sem ser embebido em
água ou outro solvente, e deve ser facilmente destacado após a estocagem acelerada por 4 h, a uma
temperatura de 65 °C ± 2 °C, sob o peso de 0,18 kg/cm2.
5.8 Adesão
Aplicar a película de acordo com as instruções do fabricante a uma placa de alumínio, liga 6061 – T6,
com 1 mm de espessura e dimensões de 120 mm × 120 mm, limpa e desengraxada. Aderir 100 mm de
uma amostra de 25 mm × 150 mm e acondicionar a uma temperatura de 23 °C ± 2 °C, por um período
de 24 h, com umidade relativa do ar de 50 % ± 10 %. Aplicar uma massa de 790 g na extremidade livre,
formando um ângulo de 90° com o painel, por um período de 5 min.
Bibliografia
[1] Resolução nº 160, de 22 de abril de 2004, do Conselho Nacional de Trânsito (CONTRAN), que
institui o Código de Trânsito Brasileiro (CTB) – Anexo II
[2] ASTM D 4956, Specification for retroreflective sheeting for traffic control
Arquivo de impressão gerado em 10/08/2022 09:05:00 de uso exclusivo de ANDREZZA RAMOS CARVALHO [023.659.581-41]
[3] ASTM E 810, Test method for coefficient of retroreflection of retroreflective sheeting utilizing the
coplanar geometry
[4] ASTM E 1709, Test method for measurement of retroreflective signs using a portable retroreflectometer
at a 0.2 degree observation angle
