________________________________________________

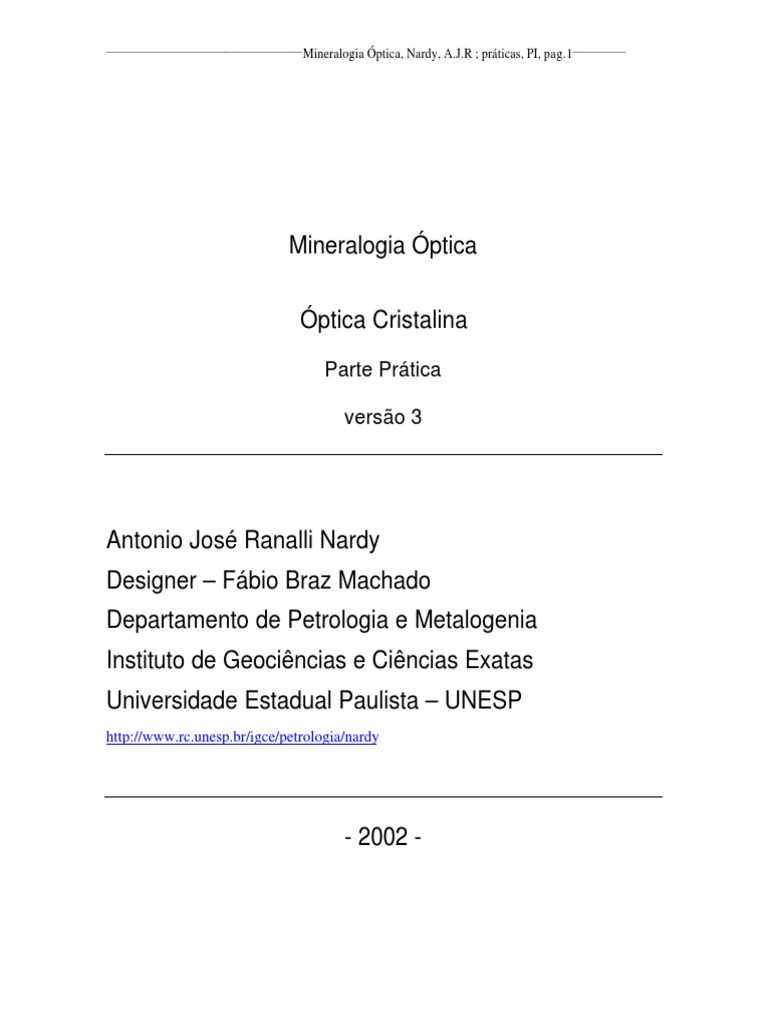

Mineralogia Óptica, Nardy, A.J.R ; práticas, PI, pag.1_____________

Mineralogia Óptica

Óptica Cristalina

Parte Prática

versão 3

Antonio José Ranalli Nardy

Designer – Fábio Braz Machado
Departamento de Petrologia e Metalogenia
Instituto de Geociências e Ciências Exatas
Universidade Estadual Paulista – UNESP
http://www.rc.unesp.br/igce/petrologia/nardy

- 2002 -
________________________________________________
Mineralogia Óptica, Nardy, A.J.R ; práticas, PI, pag.2_____________

Aula Prática n o 1

Tema: O Microscópio Petrográfico e Tipos de Preparados para Análise

Tipos de preparados para análise

Minerais e Rochas podem ser estudados através do microscópio petrográfico, de duas

maneiras:

1- Luz transmitida: onde o material a ser analisado é colocado entre a fonte de luz e a
objetiva. Para isso, é necessário que este seja transparente e sua espessura
suficientemente fina para deixar-se atravessar pela luz.
2- Luz refletida: o material à ser analisado recebe a luz em sua superfície e a reflete em
direção à objetiva. Assim o mineral deve ser opaco, para não absorver a luz incidente,
além de ter uma superfície plana e bastante polida.
No curso de Mineralogia Óptica, estudaremos apenas os minerais transparentes
observados através de microscopia de luz transmitida.

Basicamente podemos ter dois tipos de preparados para análise microscópica por luz
transmitida:

1- Lâminas Delgadas: são obtidas através de uma seção extremamente fina (da ordem de
0,03 mm) de uma rocha, solo ou mineral. Sua vantagem principal é que todos os cristais
e/ou mineras presentes na seção tem uma mesma espessura, conhecida, o que permite
determinar uma série de propriedades ópticas.

2- Lâminas de pó ou de material granulado: são obtidas através da moagem ou

concentração de espécimes minerais a serem estudados. Emprega-se este método em
mineralogia determinativa, em petrologia sedimentar para a identificação de minerais
pesados presentes na rocha, etc

O microscópio petrográfico

O microscópio petrográfico nada mais é do que um microscópio ordinário (um tubo em

cujas extremidades são inseridas duas lentes convergentes: a objetiva e a ocular) ao qual,
são introduzidos dois polarizadores com direções de polarização (ou vibração)
perpendiculares entre si.

Identificação das peças do microscópio

O microscópio petrográfico é constituído por dois tipos básicos de peças:

1- Ópticas: ocular, lente de Amici-Bertrand, analisador, objetiva, condensador móvel,

diafragma íris, condensador fixo, polarizador, filtro (normalmente azul), placa difusora e
lâmpada de tungstênio.
________________________________________________
Mineralogia Óptica, Nardy, A.J.R ; práticas, PI, pag.3_____________

2- Mecânicas ou de suporte: canhão (ou tubo), revólver (ou porta objetivas), platina,
cremalheira macro e micrométrica, base.

Observe com atenção o microscópio que está a sua disposição e procure reconhecer as
peças que compõe seu sistema óptico e mecânico, porém sem desmonta-lo.

É bom lembrar: um microscópio como esse que você está utilizando, custa ao redor de
US$ 10,000. Por isto, ao maneja-lo, faça com cuidado!

üLocalize as peças listadas abaixo, observando o efeito de inserir e retirar do caminho

óptico aquelas assinaladas com um *:
1- polarizador inferior (fixo)
2- polarizador superior ou analisador *
3- diafragma íris *
4- condensador móvel *
5- filtro azul*
6- placa difusora*
7- lente de Amici-Bertrand
8- observe também que há um conjunto de acessórios disponíveis, constituído por uma
série de placas denominadas de compensadores (mica, gipso/quartzo e cunha de
quartzo.
ü Procure e anote a marca do microscópio que você está usando: ______________

ü Verifique e anote qual é o número deste microscópio:_____________________

Recomendação: Procure utilizar sempre o mesmo microscópio, uma vez que, embora a
maioria seja da mesma marca e modelo, eles têm diferenças na iluminação, nitidez,
definição, etc. Assim você acostumando-se a ele a sua tarefa ficará bastante facilitada,
nesta e nas demais disciplinas.

Oculares

A ocular é uma associação de lentes que permite conservar a imagem real do objeto
fornecida pela objetiva, colocando-a no plano focal do olho do observador.

As lentes que constituem a ocular, acham-se fixas no interior de um tubo metálico. A lente
que se encontra mais próxima ao do olho do observador é chamada de FRONTAL e a
que recebe a luz proveniente da objetiva, de COLETORA.

No interior da ocular, são observadas duas linhas finas que são

chamadas de retículos. Observe que elas estão dispostas
perpendicularmente entre si (N-S ou vertical e E-W ou horizontal).

Estas linhas, quando nas direções mencionadas acima,

coincidem com as direções de polarização da luz ou seja, do
polarizador inferior e do analisador.
________________________________________________
Mineralogia Óptica, Nardy, A.J.R ; práticas, PI, pag.4_____________

Se estas duas linhas não estiverem nesta posição, suspenda levemente a ocular e
rotacione-a, para obter esta situação. O parafuso (ou a saliência lateral) do corpo da
ocular deverá encaixar em uma das duas fendas do canhão (ou tubo).Em sua parte
metálica e superior, está gravado o aumento linear 4 da ocular (na armação metálica que
sustenta a lente frontal). No caso de "seu" microscópio este valor é de:
__________________X

Objetivas 1

As objetivas são associações de lentes convergentes que fornecem

uma imagem real e aumentada do objeto observado. Em seu corpo
metálico acham-se gravadas informações importantes como:
comprimento do tubo em mm2, espessura máxima da lamínula3,
aumento linear4, abertura numérica5. No esquema ao lado, anote e
identifique estes números presentes na objetiva de maior aumento linear
de seu microscópio.

ü Observando o microscópio, complete o quadro abaixo

Aumento Linear4 Abertura Numérica5

Objetiva maior

Objetiva média

Objetiva menor

ü Para a objetiva maior, observe qual é a espessura máxima permitida para a lamínula3.
R: ___________ mm.

Atenção: Observe que as objetivas estão fixas no revólver (ou porta-objetivas). Quando
for trocar a objetiva, deve-se rotacionar o revólver. NUNCA GIRE O REVÓLVER
ATRAVÉS DA OBJETIVA, pois esta poderá descentralizar ou mesmo danificar-se
permanentemente!

Verifique também que quando você gira o revólver, a objetiva que está no sistema é
aquela que fica na posição vertical em sua parte posterior e que, quando ela se encaixa
no caminho óptico do microscópio (ou simplesmente se encaixa), você escuta um "clic".

1
Uma objetiva custa entre US$ 200 e 1,000
2
.É a distância que a objetiva deve ficar da ocular para que se possa obter uma imagem do objeto
3
Observe que a lente coletora da objetiva maior é retrátil pois a distância de enfoque é muito pequena e se a
lamínula for grossa demais, não se conseguirá focalizar o espécime mineral abaixo dela.
4
Aumento linear é quantas vezes a imagem obtida é maior do objeto focalizado
5
É a quantidade de luz que efetivamente penetra na objetiva.
 ________________________________________________
Mineralogia Óptica, Nardy, A.J.R ; práticas, PI, pag.5_____________

ü Observe qual é o comprimento do canhão (ou tubo) de "seu" microscópio?

R: _____________ mm
ü Coloque agora qualquer uma das lâmina das séries 961-975, ou 2638-2647 na platina
do microscópio, focalize um pequeno cristal e procure observar qual a diferença entre as
imagens obtidas por cada uma das objetivas. Comece pela de menor aumento. Treine até
conseguir focalizar, o mais nítido possível, o cristal com cada uma delas. Atenção: quando
for trabalhar com a objetiva de maior aumento linear, cuidado para não esmagar a
lâmina!

Platina

360
retículo

A platina do microscópio petrográfico é uma placa metálica,

que sustenta o preparado em análise. Observe que a
retículo platina tem um movimento, de rotação e é graduada o que
270 90
permite, juntamente com os retículos da ocular, efetuar
medidas de ângulos entre direções morfológicas e ópticas
dos minerais, conforme esquematizado na figura ao lado.

180

Medindo ângulos:

Y
Para que possamos entender a técnica de medir
ângulos entre elementos lineares ao microscópio
petrográfico observemos os esquemas a seguir:

Foram traçadas duas retas em uma lâmina de vidro

0 limpa: uma azul (ou tracejada) e outra vermelha (ou
180 - Y cheia). O ângulo agudo entre as retas é ψ e
consequentemente o obtuso será 180 - ψ. Colocamos a
lâmina sobre a platina.

Rotacionamos o revólver (sempre pela parte metálica

dele e nunca segurando pela objetiva) selecionando a
objetiva de menor aumento.
________________________________________________
Mineralogia Óptica, Nardy, A.J.R ; práticas, PI, pag.6_____________

360

Esquema 1: Focalize o ponto de intersecção entre o

360
as duas retas e posicione-a no ponto de
cruzamento dos retículos do microscópio.

Vamos medir o ângulo agudo entre as retas

vermelha (cheia) e azul (tracejada).
270 90
Gire a platina de modo que uma das retas
sobreponha-se a um dos retículos. Anote o valor
em graus e volte à posição original (no caso do
exemplo, foi escolhido o retículo N-S e a reta azul
ou tracejada da lâmina) valor lido= 360o .
180

20
Esquema 2: Gire a platina e faça coincidir
o
com o mesmo retículo a outra reta (no caso
360 do exemplo agora é a reta vermelha ou
cheia) o valor medido na platina foi 20o.

Subtraia um valor do outro. Como na

90
segunda rotação andamos para o lado
oposto ao da graduação da platina, é
necessário subtrair 360o do valor obtido
assim: 360-20= 340º
0
27
Então o ângulo agudo entre as duas retas
do exemplo é:
360-340o= 20o
180
Por conseqüência o ângulo obtuso será:
180o – 20 o= 160o
________________________________________________
Mineralogia Óptica, Nardy, A.J.R ; práticas, PI, pag.7_____________

ü Repita o processo acima. Pegue uma lâmina de vidro e trace duas retas com um
ângulo qualquer. Faça suas leituras e preencha as figuras abaixo a exemplo dos
esquemas acima.

ü Ângulo agudo entre as retas é: ______________graus

ü Ângulo obtuso entre as retas é: ______________graus
