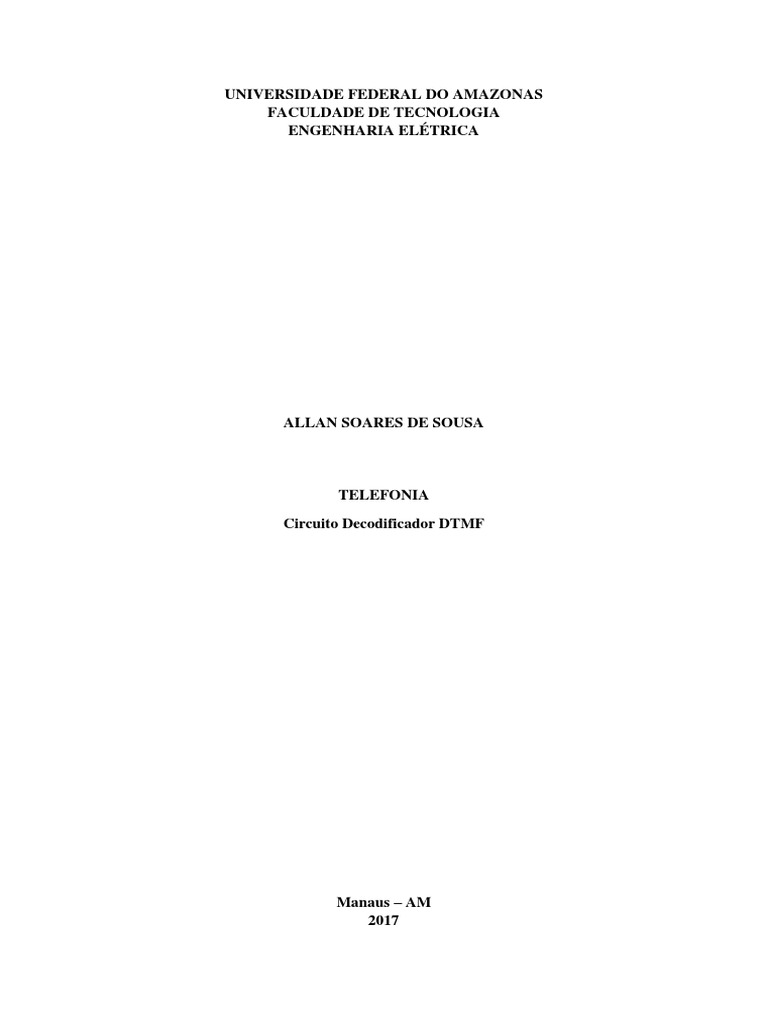

UNIVERSIDADE FEDERAL DO AMAZONAS

FACULDADE DE TECNOLOGIA
ENGENHARIA ELÉTRICA

ALLAN SOARES DE SOUSA

TELEFONIA
Circuito Decodificador DTMF

Manaus – AM
2017
 ALLAN SOARES DE SOUSA

TELEFONIA
Circuito Decodificador DTMF

Primeiro relatório da disciplina de

Telefonia apresentado ao Curso de
Engenharia Elétrica da Universidade
Federal do Amazonas.

PROFESSOR: ANDRÉ HENRIQUE

Manaus – AM
2017
 RESUMO

O aparelho telefônico é responsável pela origem e recepção das chamadas

desempenhando papel fundamental nas ligações telefônicas. Para tanto, possui elementos
que o compõe, sendo estes: o microfone para captação da voz, o autofalante para
reprodução do sinal recebido, a campainha para sinalizar chamadas, a bobina híbrido e o
teclado para discagem da chamada.

Palavras-chave: Telefonia, Aparelho Telefônico, Telecomunicações

 4

INTRODUÇÃO

O aparelho telefônico é responsável pela origem e recepção das chamadas

desempenhando papel fundamental nas ligações telefônicas. Para tanto, possui elementos
que o compõe, sendo estes: o microfone para captação da voz, o autofalante para
reprodução do sinal recebido, a campainha para sinalizar chamadas, a bobina híbrida e o
teclado para discagem da chamada. Cada elemento apresentado possui suas próprias
características elétricas, estas que serão apresentadas posteriormente.
 5

1. TECLADO DTMF

O Telefone TDMF (DTMF), como o próprio nome indica, é baseado no conceito

conhecido como de Tom Duplo de Multifrequência TDMF (DTMF), Figura 8. Este
Telefone gera uma combinação de dois Tons para cada Dígito Marcado, e envia os Dígitos
para a Central Telefónica como Tons Audíveis, em vez de Impulsos Eléctricos, como é o
caso do Telefone Decádico de Impulsos.

Figura 1 - Telefone com teclado DTMF

O Telefone TDMF (DTMF) está equipado com um Marcador de Teclas, composto

por 10 Dígitos de Marcação (0 a 9), o Asterisco "*" e o Cardinal "#", que são símbolos
atribuídos a teclas específicas. As teclas estão organizadas numa matriz de duas
dimensões, com quatro linhas e três Colunas, como mostra a Figura 9. A cada linha e
coluna é atribuído um tom de uma frequência específica, sendo que as colunas têm tons
de alta frequência e as linhas de baixa frequência. Quando a tecla é pressionada, um sinal
de tom duplo é gerado. Este sinal é o resultado da combinação de dois tons de diferentes
frequências, um do grupo de frequências baixas e outro do grupo de frequências altas, e
daí a razão da designação de "tom duplo de multifrequência". Desta maneira, 7 (4 + 3)
tons de diferentes frequências são utilizados para gerar 12 (4 x 3) combinações. Por
exemplo, pressionando a tecla "5" os tons de 770 hz e de 1336 hz são transmitidos
simultaneamente para a central telefónica. Este sinal é descodificado pela central
telefónica para determinar o dígito que foi marcado.
 6

Figura 2 - Pares de frequência do DTMF

2. PROJETO CIRCUITO DTMF

Foi elaborado o projeto de um circuito descodificador DTMF (Dual Tone Multi

Frequency) para identificar o tom de discagem da linha telefônica e decodificar a tecla
pressionada no telefone celular para a detecção do sinal DTMF. Foi utilizado CI
MT8870DE que é um decodificador de tom de toque. Decodifica a entrada DTMF para 5
saídas digitais. O CI do decodificador DTMF M-8870 DTMF (Dual Tone Multi
Frequency) usa uma técnica de contagem digital para determinar as frequências dos tons
limitados e verificar se eles correspondem a frequências DTMF padrão. O tom DTMF é
uma forma de comunicação de sentido único entre o discador e a central telefônica. Toda
a comunicação consiste no gerador de tom de toque e no decodificador de tom ou no
detector. Os bits descodificados podem ser interligados a um computador ou a um
microcontrolador para posterior aplicação (por exemplo, controle remoto de
eletrodomésticos domésticos / de escritório usando uma rede telefônica, aparelhos
domésticos controlados por celular, robô controlado por telefone celular, etc).No circuito
projetado utilizando o software Proteus, as saídas digitais foram conectadas a um
decodificador para display de 7 segmentos para ser exibida uma representação do tom
discado conforme pode ser observado na figura 3.
 7

Figura 3 - Circuito DTMF

Uma vez elaborado o esquemático do circuito, buscou-se o layout para a execução

de uma placa de circuito impresso para prototipagem do experimento, buscando o menor
tamanho possível, conforme pode ser observado na figura 4.

Figura 4 - Layout PCI DTMF

O layout 3D da PCI pode ser observado na figura 5.

 8

Figura 5 - PCI 3D DTMF

3. LÓGICA DE FUNCIONAMENTO

O circuito opera obedecendo a seguinte lógica

 9

Existe um amplificador operacional embutido dentro do CI do decodificador M-

8870. Os sinais elétricos do pino do microfone são alimentados a entrada inversora do Op
Amp através de uma série de resistência (100kΩ) e capacitância (0,1 μF).

A entrada não inversora do Op-amp está conectada a uma tensão de referência

(pin4-VREF). A tensão no pino VREF é Vcc / 2.

O Pin 3 (GS) é a saída do Op Amp interno, o sinal de feedback é dado conectando

o pino de saída (pin3- GS) ao pino de entrada inversor (pin2- IN-) através de um resistor
(270kΩ).

A saída do Op Amp é passada através de filtros pré filtro, passa baixas e passa
altas (redes de filtro). Esses filtros contêm capacitores comutados para dividir os tons
DTMF em sinais de grupo baixo e alto (filtros de grupo alto ignoram as altas freqüências,
enquanto o filtro de grupo baixo passa baixas frequências).

As próximas seções de processamento dentro do CI são circuitos de detector de

frequência e detector de código. A frequência filtrada passou por estes detectores.
Por fim, o código binário de quatro dígitos é exibido na saída do decodificador
DTMF M-8870.

4. ETAPAS DE FUNCIONAMENTO

Os teclados DTMF são empregados em quase todos os aparelhos fixos e celulares.

Assim, esta tecnologia é usada nos centros de comutação telefônica para identificar o
número discado pelo chamador.

O decodificador distingue os tons DTMF e produz a sequência binária equivalente

à tecla pressionada em um teclado DTMF (Dual Tone Multi Frequency).

O circuito usa o CI DTMF M-8870 que decodifica o tom gerado pelo teclado do
telefone celular. Os sinais DTMF podem ser digitados diretamente do microfone do
dispositivo do telefone celular.

Os sinais do fio do microfone são processados pelo CI do decodificador DTMF

que gera uma sequência binária equivalente como uma saída paralela como Q1, Q2, Q3
e Q4.
 10

CONCLUSÃO
O circuito detector de frequência é importante pois nos fornece uma saída digital
que representada a frequência detectada a partir do tom utilizado. Tal saída digital pode
ser trabalhada e exibida em um display de 7 segmentos para verificação visual de qual
frequência foi utilizada no tom.
 11

REFERÊNCIAS
BUCK, J.; HAYT, W.H. Engineering Electromagnetics. 8. ed. New York: McGraw-
Hill,2013. 595 p.

HALLIDAY, D.; RESNICK, R.; WALKER, J. Fundamentos de Física. 9ª edição. Rio

de Janeiro, Livros Técnicos e Científicos, 2012. 3 v. 416 p.

JEWETT, J.W.; SERWAY, R.A.; Física para Cientistas e Engenheiros: Eletricidade e

Magnetismo. 8ª edição. São Paulo: CENGAGE Learning, 2012. 3 v. 408 p.

RAMALHO, F.; NICOLAU, G. F.; TOLEDO, P. A. Os Fundamentos da Física. 9ª

edição, Vol. 3. São Paulo, Editora Moderna, 2007.

SADIKU, M.N.O. Elementos de Eletromagnetismo. 5ª edição. Porto Alegre:

Bookman, 2012. 702 p.

SOUZA, R.C.R. Laboratório da Disciplina Conversão de Energia: Atividades de

Simulação. Manaus: UFAM, 2014. 3 p.
SOUZA, R.C.R. Leis Fundamentais em Eletrotécnica. Conversão de Energia I.
Universidade Federal do Amazonas. 27p. Manaus, 2014.

SOUZA, R.C.R. Roteiro das Práticas de Conversão de Energia. Manaus: UFAM,

2014. 12p.

ULABY, F.T. Eletromagnetismo para Engenheiros. 1ª edição. Porto Alegre:

Bookman, 2007. 382 p.
