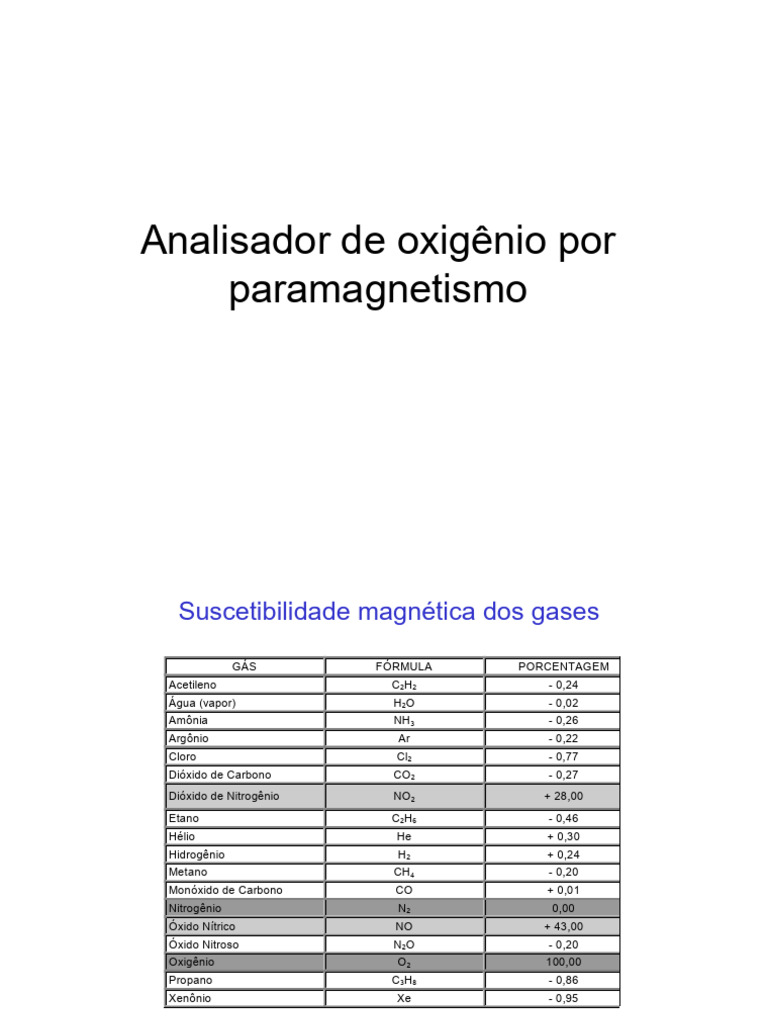

Analisador de oxigênio por

paramagnetismo
 Suscetibilidade magnética dos gases

GÁS FÓRMULA PORCENTAGEM

Acetileno C 2H 2 - 0,24
Água (vapor) H 2O - 0,02
Amônia NH 3 - 0,26
Argônio Ar - 0,22
Cloro Cl2 - 0,77
Dióxido de Carbono CO 2 - 0,27
Dióxido de Nitrogênio NO 2 + 28,00
Etano C 2H 6 - 0,46
Hélio He + 0,30
Hidrogênio H2 + 0,24
Metano CH 4 - 0,20
Monóxido de Carbono CO + 0,01
Nitrogênio N2 0,00
Óxido Nítrico NO + 43,00
Óxido Nitroso N 2O - 0,20
Oxigênio O2 100,00
Propano C 3H 8 - 0,86
Xenônio Xe - 0,95
 Tipos de analisadores

• Paramagnético
– Magneto-dinâmico
– Efeito-Quincke

• Termoparamagnético
– Convectivo
– Lehrer
Magneto-dinâmico
CÉLULA DE PAULING
Sistema de medição ótico-eletrônico
Analisador de O2 modelo OA 137
Sistema de medição ótico-eletrônico
Analisador de ef. Quincke
Analisador de ef. Quincke
Analisador de ef. Quincke
 Termistor

Comportamento da resistência em função da temperatura

Analisador MG8G - YEW
Analisador MG8G - YEW
Vento magnético
ANALISADOR TERMOMAGNÉTICO
ANALISADOR TERMOMAGNÉTICO
Analisador Lherer
Analisador Lherer
Analisador Mitaka
Analisador Mitaka
Analisador Mitaka
Analisador Mitaka
SERVOTOUGH OxyExact (2200)
Process Oxygen Analysers

Oxygen analyzer
 CONSIDERAÇÕES
Temperatura ambiente: todos os analisadores possuem controle interno
de temperatura;
Pressão atmosférica: variações locais não afetam a precisão da medição.
Mudança de altitude requer correção;
Linearidade: paramagnético possuem curva de calibração linear na faixa de
0 a 100% O2. Os termomagnéticos afastam-se da linearidade em até 2%;
Tempo de resposta: paramagnéticos da ordem de alguns segundos.
Termomagnéticos da ordem de dezenas de segundos;
Influência de outros gases: termomagnéticos apresentam sensibilidade às
variações de densidade, calor específico e viscosidade da amostra.
Paramagnéticos são sensíveis apenas a suscetibilidade magnética da
amostra;
Manutenção: termomagnéticos são mais simples e robustos, assim não
requerem atendimento constante. Os paramagnéticos são mais
vulneráveis, peças móveis;
Calibração: paramagnéticos podem ser calibrados com N2, para 0% e
uma mistura de N2+O2 para o gás de faixa. Os termomagnéticos devem
ser calibrados com gás similar à amostra.
Analisador de oxigênio com célula
de óxido de zircônio
ZIRCÔNIA
Princípio de funcionamento
Célula de Oxi-Zircônia
Célula de Oxi-Zircônia

Equação de Nernst

RT P
E  2.303 log 1
4F P2

Onde
E = Diferença de potencial elétrico (V)
R = Constante universal dos gases (8,3143 J/gmol K)
F = Constante de Faraday (96485,3 C/gmol)
T = Temperatura absoluta (K)
P1 = Pressão parcial do oxigênio lado de referência (atmosfera)
P2 = Pressão parcial do oxigênio contido no gás de medição (amostra)
 Resposta da Célula mV x O2(%)

20,9%
E  A.T . log( ) A.T = 48 p/ 695 ºC
O2 %
Tensão (E) da Célula X Concentração de O2

120

100
T en s ã o (E ) da C é lu la (m V )

80

60

40

20

0
0 5 10 15 20 25
Conc. de O2 (%)
Analisador de O2 - AMETEK
Analisador de O2 - AMETEK
 ESQUEMA DO ANALISADOR
DE OXÍ-ZIRCÔNIA TÍPICO

A – AMPLIFICADOR
C – CÉLULA DE ZrO2
E – EJETOR
H – CONTROLADOR DE TEMP.
O – ORÍFICIO
F - FILTRO
Analisador de O2 - YEW

Bulletin11M12A01-01E.pdf
Analisador de O2 - YEW
Analisador de O2 - YEW
COMBUSTION GAS ANALYZER

ENOTEC_In SITU GAS ANALYSIS
