TÉCNICO EM
ELETROELETRÔNICA

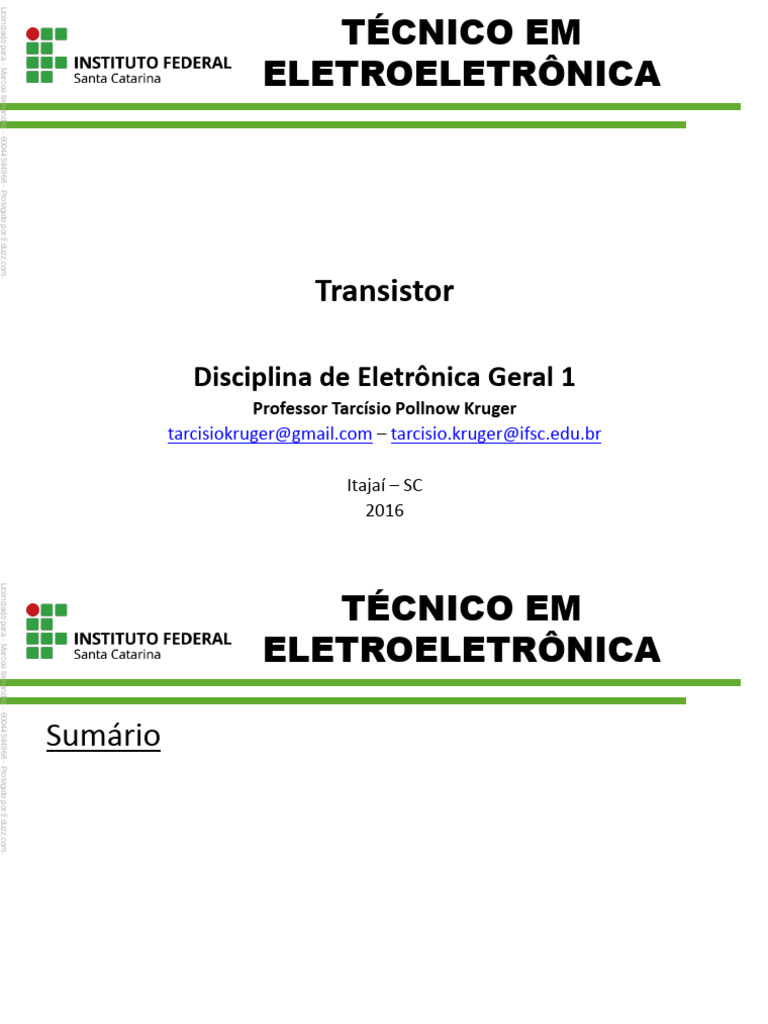

Transistor
Disciplina de Eletrônica Geral 1

Professor Tarcísio Pollnow Kruger
tarcisiokruger@gmail.com – tarcisio.kruger@ifsc.edu.br
Itajaí – SC
2016
ELETROELETRÔNICA
TÉCNICO EM
Sumário
Licenciado para - Marcos fernandes - 60044594968 - Protegido por Eduzz.com
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Introdução
O transistor de junção bipolar (TJB) é um dos componentes mais

importantes e desafiadores do campo da eletrônica.
Criado em 1947, por pesquisadores do Bell Labs, proporcionou o
desenvolvimento de circuitos muito menores e, portanto, a redução no
tamanho dos produtos.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Introdução
Antes da criação do transistor, os circuitos eram produzidos

utilizando válvulas termodinâmicas, que têm os inconvenientes de
tamanho, consumo de energia e a necessidade de aquecimento de seus
filamentos para que o circuito comece a funcionar.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Introdução
O transistor resolveu estes problemas, além de aumentar a

velocidade de chaveamento e a resposta em frequência dos circuitos. A
minimização dos circuitos, proporcionada pelo uso do transistor, permitiu
o desenvolvimento de circuitos integrados (CIs).
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Introdução
O nome transistor foi derivado de suas propriedades intrínsecas

(TRANsfer reSISTOR, ou “resistor de transferência”).
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Estrutura e funcionamento
Como o transistor de junção bipolar surgiu do avanço de estudos

realizados em cima de diodos, em algumas situações, os conceitos
desenvolvidos para diodos serão utilizados no estudo dos transistores. As
principais similaridades entre diodos e transistores são:
- Transistores e diodos são formados por junções PN que podem ser
polarizadas direta ou inversamente;
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Estrutura e funcionamento
- Quando polarizada diretamente, a junção PN apresenta baixa

resistência. Nessa situação, existe fluxo de corrente em função da
diminuição da região de depleção. Tipicamente, a queda de tensão na
junção PN, para o silício, varia entre 0,6V e 0,8V;
- Quando polarizada inversamente, a junção PN apresenta alta
resistência, devido ao aumento da região de depleção. Assim, a corrente
que circula pela junção é extremamente baixa (corrente de fuga).
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Estrutura interna do transistor bipolar
O transistor bipolar é montado numa estrutura de cristais

semicondutores, formado por duas camadas de cristais de mesmo tipo,
intercalada por uma camada do tipo oposto, que controla a passagem de
corrente entre as duas primeiras.
C
B
E
N
P
N
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Cada camada recebe um nome, conforme seu papel no

funcionamento do transistor. Uma das extremidades recebe o nome de
emissor, por injetar portadores majoritários no dispositivo, a outra
extremidade é o coletor, que coleta os portadores majoritários do
dispositivo, e a camada central, chamada base, controla a corrente que
circula entre os dois terminais.
C
B
E
N
P
N
TÉCNICO EM
ELETROELETRÔNICA
Transistor
A simbologia e estrutura simplificada dos dois tipos de transistores

são:
C C
C N C P
B B
B P B N
E N E P
E E
Transistor NPN Transistor PNP

TÉCNICO EM
ELETROELETRÔNICA
Transistor
A seta presente no símbolo do transistor identifica o terminal de

emissor e sua direção determina o tipo do transistor: no transistor NPN, a
seta aponta para o emissor, enquanto que no PNP, aponta para a base. Ou
seja, a seta sempre aponta para um cristal tipo N.
C C
C N C P
B B
B P B N
E N E P
E E

TÉCNICO EM
ELETROELETRÔNICA
Transistor
O cristal da base tem a menor espessura e menor nível de dopagem,

enquanto que o do coletor tem uma dopagem média e apresenta o maior
volume dentre os três cristais e o do emissor tem o maior nível de
dopagem.
C
B
E
N
P
N
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Procedimento para testes de TJB
O transistor de junção bipolar possui duas junções PN: a junção

base-emissor (JBE) e a junção base-coletor (JBC). Assim, para propósito de
testes, os transistores de junção bipolares podem ser considerados como
dois diodos encapsulados em um dispositivo, conforme a figura abaixo.
C E C E
B B
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Com um multiteste digital, na escala de diodo da função ohmímetro,

o transistor de junção bipolar deve conduzir somente em duas das seis
combinações possíveis, conforme a tabela:
C E C E
B B
TÉCNICO EM
ELETROELETRÔNICA
Transistor
As indicações 0,7- e 0,7+ representam valores próximos a 0,7V,

sendo que o valor medido em 0,7+ sempre será maior que o medido em
0,7-.
Portanto, ao testar um transistor de junção bipolar, sem
conhecimento prévio de seu tipo e disposição dos terminais, o terminal da
base é identificado pelo terminal que conduz para os outros dois quando
em contato com uma determinada ponteira.
C E C E
B B
TÉCNICO EM
ELETROELETRÔNICA
Transistor
A cor da ponteira identifica o tipo do transistor: a ponteira vermelha

na base determina que o transistor seja NPN, enquanto que a preta
identifica um transistor PNP. Das medições realizadas, o coletor é
identificado pela medição de menor valor para a base.
C E C E
B B
ELETROELETRÔNICA
TÉCNICO EM

Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Funcionamento do transistor
O funcionamento do transistor será analisado com base na estrutura

simplificada do transistor NPN. A análise do transistor PNP é similar,
considerando que os só mudam os portadores majoritários de elétrons
livres, no transistor NPN, para lacunas móveis, no PNP. Assim, as tensões e
correntes do transistor PNP são invertidas em relação ao NPN.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
As correntes de difusão nas junções do transistor produzem duas

camadas de depleção. Cada camada apresenta uma barreira de potencial
com valor em torno de 0,7V, para cristais de silício, a 25°C. Devido aos
diferentes níveis de dopagem de cada cristal, as camadas de depleção têm
larguras diferentes. Quanto menor a dopagem, maior a largura da camada
de depleção. Portanto, a camada é mais estreita no emissor, mais larga na
base e de largura intermediária no coletor.
N P N
C B E
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Analisando cada junção isoladamente, a junção base-emissor

polarizada diretamente gera um grande fluxo de portadores majoritários
do emissor para a base. Já a junção base-coletor, polarizada inversamente,
tem sua zona de depleção aumentada, impedindo a circulação de
portadores majoritários, entretanto os portadores minoritários
atravessam a barreira com facilidade, gerando uma corrente reversa de
baixo valor.
C B E C B E C B E
N P N N P N N P N
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Com as duas junções polarizadas simultaneamente, foi constatado

que o fluxo de portadores majoritários (que circulavam de emissor para
base), se dirige para o coletor, quase que na totalidade, devido a dois
fatores:
- O campo elétrico formado pela tensão entre coletor e base, atrai
os portadores majoritários provenientes do emissor para o coletor.
- Com o aumento da zona de depleção da junção base-coletor, a
resistência elétrica da base se eleva.
C B E C B E C B E
N P N N P N N P N
TÉCNICO EM
ELETROELETRÔNICA
Transistor
A corrente de base controla a tensão sobre a junção base-emissor,

que altera a largura da camada de depleção da junção base-coletor,
controlando assim o fluxo de portadores majoritários entre emissor e
coletor. A relação entre a corrente de coletor e de base é praticamente
constante, para um transistor operando em condições normais.
C B E C B E C B E
N P N N P N N P N
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Relações de tensões e correntes em transistores
IC IE
VCB VEB
IB IB
VCE VEC
VBE VCE
IE IC
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Pensando no transistor como um nó e utilizando a Lei das Correntes

de Kirchhoff, tem-se:
IC IE
VCB VEB
IB IB
VCE VEC
VBE VCE
IE IC
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Esta equação elementar vale tanto para transistores NPN quanto

para PNP. Em um transistor, a corrente de emissor (IE) sempre será a
maior corrente, a corrente de base (IB) sempre será menor e a corrente de
coletor (IC) tem um valor intermediário, tal que:
IC IE
VCB VEB
IB IB
VCE VEC
VBE VCE
IE IC
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Pela Lei das Tensões de Kirchhoff, temos as relações fundamentais

das tensões:
IC IE
VCB VEB
IB IB
VCE VEC
VBE VCE
IE IC
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Especificações do transistor
Nos catálogos dos transistores, fornecidos por fabricantes, um dos

primeiros grupos de informações que devem ser levados em consideração
são os Valores Máximos (MAXIMUM RATINGS) do dispositivo.
Os mais importantes a considerar são:
ELETROELETRÔNICA
TÉCNICO EM
Especificações do transistor
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Alguns catálogos são mais completos e provêm dados extras na

forma de tabelas e gráficos. Os gráficos são úteis para a identificação de
alguma característica que varia em função de algum parâmetro
(temperatura, corrente de coletor, tensão entre coletor e emissor, etc...)
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Encapsulamentos
Os encapsulamentos mais comuns para transistores são: TO-126,

TO-18, TO-220, TO-3 e TO-92.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Encapsulamentos
O encapsulamento tem relação direta com a capacidade de

dissipação de potência do transistor.
Os transistores com encapsulamento TO-92 e TO-18 são para
aplicações de baixa potência.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Encapsulamentos
Os encapsulamentos TO-126 e TO-220 são utilizados por transistores

de média potência e permitem a instalação do transistor em dissipador de
calor (fixação por parafuso pelo furo). Este furo passa por um suporte
metálico que dissipa o calor gerado nos cristais do transistor. Este suporte
metálico, quando acessível externamente tem ligação com o coletor do
transistor.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Encapsulamentos
O encapsulamento TO-3, desenvolvido para montagem direta em

dissipador, apresenta somente dois terminais, pois sua carcaça metálica
externa é o terminal de coletor. Os transistores com encapsulamento TO-3
tem grande capacidade de dissipação de potência.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Encapsulamentos
Os encapsulamentos descritos anteriormente são de tecnologia

thru-hole (através do furo), ou seja, os transistores são montados em furos
da placa de circuito impresso e soldados em sua outra face.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Encapsulamentos
A outra tecnologia, muito comum hoje em dia, é a SMD (Surface

Mounted Device, ou seja: dispositivos montados em superfície) em que o
componente é montado do mesmo lado da soldagem na placa de circuito
impresso, não havendo a necessidade de furar a placa. Os dois
encapsulamentos mais comuns de transistores SMD são o SOT-23 e
WDFN-3.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Configurações
Para que um transistor opere com amplificador, deveria ter 4

terminais: 2 para a entrada e 2 para a saída. Por possuir 3 terminais, um
deles é comum à entrada e à saída.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Configurações
Observa que, indiferente da configuração utilizada, a base sempre

está ligado à entrada e o coletor à saída.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Configurações
Observa que, indiferente da configuração utilizada, a base sempre

está ligado à entrada e o coletor à saída.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Base comum
Nessa configuração, os terminais base e emissor são utilizados na

entrada do circuito e as saídas são os terminais de coletor e base.
ELETROELETRÔNICA
TÉCNICO EM
Base comum
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Base comum
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Base comum
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Base comum
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Coletor comum
Na configuração coletor comum, a base é o terminal de entrada, o

emissor o de saída e o coletor é comum a ambos.
ELETROELETRÔNICA
TÉCNICO EM
Coletor comum
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Coletor comum
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Coletor comum
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Emissor comum
Nesta configuração, os terminais de entrada são base e emissor e os

de saída são coletor e emissor.
ELETROELETRÔNICA
TÉCNICO EM
Emissor comum
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Emissor comum
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Emissor comum
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Relações entre os ganhos

Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Regiões de operação
Na descrição de funcionamento do transistor, foi mencionado que

JBE deve ser polarizada diretamente e JBC inversamente. Isto é verdade
para a operação como amplificador. Entretanto, o transistor pode ser
polarizado de outras formas que permitem sua utilização em outras
aplicações.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Região ativa
A região ativa é caracterizada pela polarização direta de JBE e

reversa de JBC.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Região ativa
Quando o transistor está na região ativa, a relação entre a corrente

de coletor e a de base (ganho de corrente β) é praticamente linear e
constante. A principal aplicação do transistor na região ativa é como
amplificador de pequenos sinais.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Região de saturação
Para que o transistor opere na região de saturação, as duas junções

devem estar polarizadas diretamente.
ELETROELETRÔNICA
TÉCNICO EM
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
O transistor na região de saturação é utilizado como chave

controlada eletricamente, operando como chave fechada.
ELETROELETRÔNICA
TÉCNICO EM
Região de corte
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Região de corte
Como as junções estão polarizadas inversamente, o fluxo de corrente

nas junções é extremamente baixo (correntes de fuga). Idealmente, a
corrente entre coletor e emissor deveria ser nula.
A região de corte é utilizada para que o transistor funcione como
chave aberta, complementando a região de saturação, para que o
transistor opere como chave.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Regiões de operação
Exercícios:
Calcula Ib, Ic e Vc dos circuitos abaixo, para VBE=0,65V, e determina a
região em que o transistor está operando.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Transistor como chave
O transistor pode ser utilizado como uma chave de estado sólido,

controlando a circulação ou não de corrente em um dispositivo. Para isso,
o transistor opera na região de corte, quando atua como chave aberta, e
na região de saturação, atuando como chave fechada.
VCC VCC
VCC VCC VCC
RC RC
RC RC
IC=0A IC=0A
IC(sat) IC(sat)
RB IB=0A
RB IB(sat)
VCC
VCE(sat)
Chave Fechada Chave Aberta

TÉCNICO EM
ELETROELETRÔNICA
Transistor
O transistor como chave é utilizada com frequência como driver de

corrente, permitindo que circuitos digitais, que têm capacidade de
corrente reduzida, acionem cargas que exijam correntes maiores, por
exemplo: LEDs, lâmpadas, relés, buzzers, etc...
VCC VCC
VCC VCC VCC
RC RC
RC RC
IC=0A IC=0A
IC(sat) IC(sat)
RB IB=0A
RB IB(sat)
VCC
VCE(sat)
Chave Fechada Chave Aberta

ELETROELETRÔNICA
TÉCNICO EM

Transistor
ELETROELETRÔNICA
TÉCNICO EM

Transistor
ELETROELETRÔNICA
TÉCNICO EM

Transistor
ELETROELETRÔNICA
TÉCNICO EM

Transistor
ELETROELETRÔNICA
TÉCNICO EM

Exercícios:
Transistor
ELETROELETRÔNICA
TÉCNICO EM

Exercícios:
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Transistor como amplificador
Para que o transistor funcione como amplificador, deve estar

operando na região ativa.
Embora seja suficiente que JBE esteja polarizada diretamente e que a
tensão entre coletor e emissor seja maior que 0,2V, o ponto de operação
do transistor deve estar longe desses limites para que o transistor deve ser
polarizado corretamente.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Polarização do TJB
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Quando o transistor está operando como amplificador, o ponto de
operação deve ser definido dentro da região ativa, mesmo com a
aplicação do sinal a amplificar, que desloca o ponto de operação, para
evitar distorções do sinal de saída.
A polarização do transistor tem um papel importante em garantir
que eventuais variações em parâmetros do transistor, mais
especificamente o ganho β, não alterem significativamente seu ponto de
operação.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Cada transistor tem um valor de β específico, característico de sua
fabricação, portanto na necessidade de substituição de um transistor, a
mudança no ganho pode afetar o ponto de operação, a menos que o
circuito de polarização compense de alguma forma essa variação de
parâmetro.
Os circuitos de polarização mais comuns são:
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Polarização por Base Fixa
O circuito mais simples, chamado de base fixa, é mostrado na figura.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Realimentação de Corrente
O circuito de realimentação de corrente, também chamada de
polarização estável de emissor, é baseado na polarização de base fixa, com
a adição de um resistor de emissor.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Realimentação de Tensão
O circuito da figura abaixo é o circuito de polarização por
realimentação de tensão. Também é baseado na polarização por base fixa,
mas o resistor de base é conectado ao coletor do transistor, em vez da
fonte de alimentação.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Nesta polarização, a compensação ocorre através da realimentação
da tensão de saída, pois o aumento da corrente de base eleva as correntes
de coletor e emissor, que reduz a tensão de saída, reduzindo a tensão
sobre o resistor de base e a corrente de base.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Realimentação de Tensão e Corrente
Esta polarização é uma mescla das duas anteriores, onde o resistor
de emissor faz a compensação da corrente e a tomada da tensão para a
base no coletor, a de tensão.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Divisor de tensão
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Divisor de tensão
O circuito da malha de entrada dessa polarização pode ser
substituído pelo seu equivalente Thèvenin.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Divisor de tensão
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Divisor de tensão
ELETROELETRÔNICA
TÉCNICO EM

Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Exercícios:
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Exercícios:
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Análise gráfica
No projeto de um amplificador, a análise gráfica é uma ferramenta
que pode auxiliar na escolha da melhor corrente de base e/ou coletor para
polarizar o transistor, além de facilitar o entendimento do transistor como
amplificador.
ELETROELETRÔNICA
TÉCNICO EM
Análise gráfica
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Análise gráfica
Um dos objetivos da análise gráfica é determinar a localização do
ponto quiescente, onde o transistor conseguirá apresentar uma excursão
adequada para o sinal a ser amplificado, em ambos os semiciclos. Para
isso, uma reta deve ser sobreposta às curvas características do transistor.
São necessários, pelo menos, dois pontos para traçar esta reta.
ELETROELETRÔNICA
TÉCNICO EM
Análise gráfica
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Análise gráfica
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Análise gráfica
Transistor
ELETROELETRÔNICA
TÉCNICO EM
Análise gráfica
Transistor
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Transistores especiais
Transistor Darlington
O transistor Darlington é uma combinação de dois transistores de
junção bipolares operando como um transistor com um “superbeta”. A
característica principal do transistor Darlington é que a composição do
transistor atua como uma unidade única, com um ganho de corrente que
é o produto dos ganhos dos transistores individuais.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Transistor Darlington
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Foto Transistor
O foto transistor tem a estrutura cristalina idêntica ao do transistor
de junção bipolar, diferindo no encapsulamento, que permite a incidência
de luz sobre a junção base-coletor. A energia proveniente da luz libera
portadores minoritários em JBC, fazendo com que circule corrente entre
coletor e emissor.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Optoacoplador
O optoacoplador é um dispositivo que une, em um mesmo
encapsulamento, um LED infravermelho e um fotodetector, que pode ser
um diodo, transistor, transistor Darlington, entre outros dispositivos
semicondutores.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Optoacoplador
O optoacoplador permite a transmissão de uma informação de um
circuito a outro sem que haja contato elétrico entre eles, como um
transformador, mas com a vantagem de transmitir sinais contínuos.
TÉCNICO EM
ELETROELETRÔNICA
Transistor
Optoacoplador
As conexões internas e encapsulamento disponíveis para a família
TIL11x é mostrada abaixo.
TÉCNICO EM
ELETROELETRÔNICA
Referências bibliográficas básicas:

BOYLESTAD, Robert L., LOUIS Nashelsky. Dispositivos Eletrônicos e
Teoria de Circuitos. 11ª Ed: Pearson, 2013.
MALVINO, A. P.. Eletrônica. 1 ed. Vol. 1 São Paulo: McGraw-Hill,
1987a.
SEDRA, A. S.; SMITH, K. C. Microeletrônica. 5 ed. São Paulo: Pearson
Prentice Hall, 2007.
BRAATZ, Luciano. Apostila de Eletrônica Geral II. Curso de eletrônica,
Instituto Federal Sul-Rio-Grandense, 2015.

Transistor

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Transistor

Enviado por

Direitos autorais:

Formatos disponíveis

Licenciado para - Marcos fernandes - 60044594968 - Protegido por Eduzz.

Disciplina de Eletrônica Geral 1

O transistor de junção bipolar (TJB) é um dos componentes mais

Antes da criação do transistor, os circuitos eram produzidos

O transistor resolveu estes problemas, além de aumentar a

O nome transistor foi derivado de suas propriedades intrínsecas

Como o transistor de junção bipolar surgiu do avanço de estudos

- Quando polarizada diretamente, a junção PN apresenta baixa

O transistor bipolar é montado numa estrutura de cristais

Cada camada recebe um nome, conforme seu papel no

A simbologia e estrutura simplificada dos dois tipos de transistores

Transistor NPN Transistor PNP

A seta presente no símbolo do transistor identifica o terminal de

Transistor NPN Transistor PNP

O cristal da base tem a menor espessura e menor nível de dopagem,

O transistor de junção bipolar possui duas junções PN: a junção

Transistor NPN Transistor PNP

Com um multiteste digital, na escala de diodo da função ohmímetro,

As indicações 0,7- e 0,7+ representam valores próximos a 0,7V,

A cor da ponteira identifica o tipo do transistor: a ponteira vermelha

Transistor NPN Transistor PNP

Procedimento para testes de TJB

O funcionamento do transistor será analisado com base na estrutura

As correntes de difusão nas junções do transistor produzem duas

Analisando cada junção isoladamente, a junção base-emissor

Com as duas junções polarizadas simultaneamente, foi constatado

A corrente de base controla a tensão sobre a junção base-emissor,

Pensando no transistor como um nó e utilizando a Lei das Correntes

Esta equação elementar vale tanto para transistores NPN quanto

Pela Lei das Tensões de Kirchhoff, temos as relações fundamentais

Nos catálogos dos transistores, fornecidos por fabricantes, um dos

Alguns catálogos são mais completos e provêm dados extras na

Os encapsulamentos mais comuns para transistores são: TO-126,

O encapsulamento tem relação direta com a capacidade de

Os encapsulamentos TO-126 e TO-220 são utilizados por transistores

O encapsulamento TO-3, desenvolvido para montagem direta em

Os encapsulamentos descritos anteriormente são de tecnologia

A outra tecnologia, muito comum hoje em dia, é a SMD (Surface

Para que um transistor opere com amplificador, deveria ter 4

Observa que, indiferente da configuração utilizada, a base sempre

Observa que, indiferente da configuração utilizada, a base sempre

Nessa configuração, os terminais base e emissor são utilizados na

Na configuração coletor comum, a base é o terminal de entrada, o

Nesta configuração, os terminais de entrada são base e emissor e os

Relações entre os ganhos

Na descrição de funcionamento do transistor, foi mencionado que

A região ativa é caracterizada pela polarização direta de JBE e

Quando o transistor está na região ativa, a relação entre a corrente

Para que o transistor opere na região de saturação, as duas junções

O transistor na região de saturação é utilizado como chave

Como as junções estão polarizadas inversamente, o fluxo de corrente

O transistor pode ser utilizado como uma chave de estado sólido,

Chave Fechada Chave Aberta

O transistor como chave é utilizada com frequência como driver de

Chave Fechada Chave Aberta

Transistor como chave

Transistor como chave

Transistor como chave

Transistor como chave

Transistor como chave

Transistor como chave

Para que o transistor funcione como amplificador, deve estar

Transistor como amplificador

Referências bibliográficas básicas:
