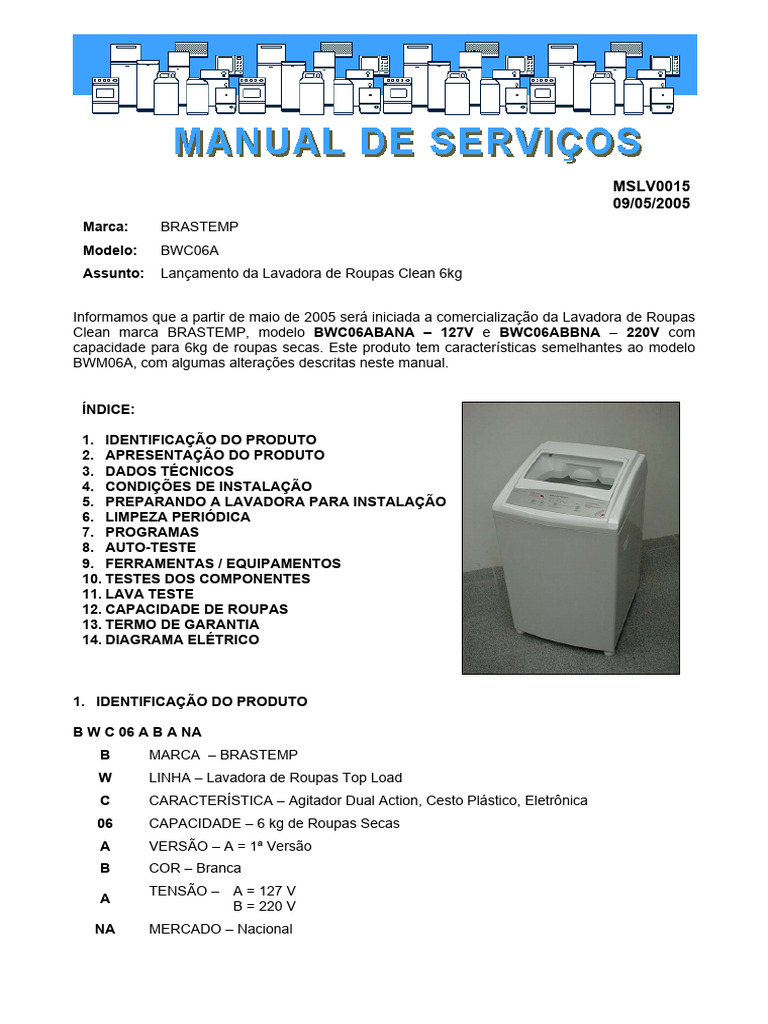

09/05/2005
Marca: BRASTEMP
Modelo: BWC06A
Assunto: Lançamento da Lavadora de Roupas Clean 6kg
Informamos que a partir de maio de 2005 será iniciada a comercialização da Lavadora de Roupas
Clean marca BRASTEMP, modelo BWC06ABANA – 127V e BWC06ABBNA – 220V com
capacidade para 6kg de roupas secas. Este produto tem características semelhantes ao modelo
BWM06A, com algumas alterações descritas neste manual.
ÍNDICE:
1. IDENTIFICAÇÃO DO PRODUTO
2. APRESENTAÇÃO DO PRODUTO
3. DADOS TÉCNICOS
4. CONDIÇÕES DE INSTALAÇÃO
5. PREPARANDO A LAVADORA PARA INSTALAÇÃO
6. LIMPEZA PERIÓDICA
7. PROGRAMAS
8. AUTO-TESTE
9. FERRAMENTAS / EQUIPAMENTOS
10. TESTES DOS COMPONENTES
11. LAVA TESTE
12. CAPACIDADE DE ROUPAS
13. TERMO DE GARANTIA
14. DIAGRAMA ELÉTRICO
1. IDENTIFICAÇÃO DO PRODUTO
B W C 06 A B A NA
B MARCA – BRASTEMP
W LINHA – Lavadora de Roupas Top Load
C CARACTERÍSTICA – Agitador Dual Action, Cesto Plástico, Eletrônica
06 CAPACIDADE – 6 kg de Roupas Secas
A VERSÃO – A = 1ª Versão
B COR – Branca
TENSÃO – A = 127 V
A
B = 220 V
NA MERCADO – Nacional
2. APRESENTAÇÃO DO PRODUTO
2.1. NOVIDADES
Esta Lavadora será comercialmente conhecida como Lavadora Clean 6kg e possui:
Tampa Móvel
sem Serigrafia
Dispenser de Água
Duplo
Novo Painel
Decorativo
Cesto em
Plástico
SELECIONA
NÍVEL MÉDIO
LIGA | DESLIGA PROGRAMA TURBO EFICIÊNCIA
DE ÁGUA
AVANÇA ETAPA
Selecionar o nível de
Selecionar o ciclo
água mais adequado à
mais adequado ao
quantidade de roupa a
tipo de roupa.
ser lavada.
Selecionar o Programa
Ciclo Normal (Luz
Para ligar ou Nível Alto (Luz de Lavagem mais
apagada): Para
desligar a Lavadora. apagada): De 3,0kg a adequado ao nível de
roupas do dia-a-dia.
6,0kg de roupa seca. sujeira da roupa.
TURBO EFICIÊNCIA
Nível Médio (Luz
(Luz acesa): Para
acesa): Até 3,0kg de
roupas Pesadas*.
roupa seca.
ATENÇÃO
3.1. DIMENSÕES
Sem embalagem Com embalagem
Largura 57cm 62,2cm
Profundidade 61cm 66cm
Altura com a tampa fechada* 103,5cm 104cm
Peso 37,06kg 38,56kg
* Altura com o pé-nivelador na posição mínima.
4. CONDIÇÕES DE INSTALAÇÃO
IMPORTANTE
Nunca altere ou use o cabo de força de maneira diferente da recomendada,
para não provocar choque elétrico, incêndio ou danos a lavadora.
ATENÇÃO NA INSTALAÇÃO
Não recomendamos o uso de “benjamins”, adaptadores, extensões ou ligações improvisadas
entre a Lavadora e a tomada, pois poderá ocasionar curto-circuito e / ou incêndio.
Não ligue o fio terra em canos de água, canos de gás ou tubos de PVC, para não perder a
proteção contra choque elétrico. Siga as normas da ABNT, NBR 5410 – Seção Aterramento.
Podem ocorrer casos em que as lâmpadas da lavanderia ou até mesmo da residência do
consumidor começam a “piscar”. Isto ocorre devido a instalação elétrica da Lavadora NÃO
estar em um circuito independente. Nestes casos, devemos solicitar ao consumidor a revisão
e adequação da instalação elétrica e informá-lo que o produto não tem falhas.
Caso a instalação elétrica do consumidor apresente algumas das falhas acima, instrua-o a
realizar a correção e não efetue serviços até que a instalação esteja regularizada.
ATENÇÃO
Se a lavadora demorar mais do que 14 minutos para completar o nível baixo, significa que a
pressão está abaixo da mínima recomendada e poderão sobrar resíduos de sabão no
dispenser. Se demorar menos do que 3 minutos e 30 segundos, significa que a pressão está
acima da máxima. Para ambos os casos a lavadora poderá ser danificada. Sendo assim,
solicite ao consumidor a adequação da instalação hidráulica atendendo as especificações
recomendadas neste Manual de Serviços e no Guia de Instalação da Lavadora.
ATENÇÃO
Nunca instale a Lavadora em degraus construídos acima do nível do piso do local de
instalação, pois devido a possíveis trepidações provocadas por má distribuição da roupa ou pés
desnivelados, sua lavadora poderá sofrer queda e danificar-se.
ATENÇÃO
Mantenha a tampa do tanque sempre aberta para garantir o escoamento da água.
Isto evita transbordamento de água e retorno de água para a Lavadora.
A extremidade curva da mangueira de saída de água deve estar posicionada
em uma altura entre 0,85 e 1,20m:
Se estiver abaixo de 0,85m, a lavadora não completará o nível de água necessário para o seu
funcionamento. Se estiver acima de 1,20 m, a lavadora não conseguirá escoar a água.
IMPORTANTE
A Lavadora foi projetada com pés modernos e seguros.
Não os retire, nem os substitua-os por outros, para evitar trepidações e danos a Lavadora.
Nunca utilize calços para nivelar a Lavadora.
6. LIMPEZA PERIÓDICA
ATENÇÃO
Não utilize programas de menor duração, para garantir que todo o alvejante seja
removido da lavadora.
PROGRAMA
ETAPA TEMPO DISPENSER OBSERVAÇÕES
SELECIONADO
MOLHO LONGO
LAVAGEM
consumidor.
Drena a água até 1 minuto e 7 segundos após o
DRENAGEM Indefinido -
nível médio for desacionado.
Dando no início, 3 rápidas centrifugadas de 4
2 minutos e 12
CENTRIFUGAÇÃO - segundos cada e terminando com uma
segundos
centrifugação de 30 segundos.
IMPORTANTE
Ao acionar a função “Turbo Eficiência”, o produto somente agitará com mais velocidade (mais
força), nas etapas: “Molho Longo”, “Molho Curto” e “Lavagem”.
Nos enxágües, o produto manterá a velocidade de agitação normal.
Para lavagem com nível MÉDIO de água,
o botão “NÍVEL MÉDIO DE ÁGUA”, deverá ser ativado (led aceso).
Para lavagem com nível ALTO, o botão deverá ser desativado (led apagado).
9. FERRAMENTAS / EQUIPAMENTOS
Para um correto diagnóstico de defeito e uma melhor qualidade nos serviços prestados
recomendamos a utilização das ferramentas abaixo:
Chave de Fenda Chave Canhão 7/32” Chave Canhão 5/16”
Chave Philips Multímetro (Digital ou Analógico) Chave Canhão 13mm
Chave Canhão 8mm Chave Canhão 10mm Luvas de Proteção
ATENÇÃO
Para todos os serviços realizados, DEVE-SE utilizar as LUVAS DE PROTEÇÃO, que podem
evitar acidentes e também melhorar a percepção do consumidor com relação ao serviço
prestado, dando mais segurança e credibilidade ao Técnico do Serviço Autorizado.
10.2. PRESSOSTATO
- Verifique se a mangueira do Pressotato não está obstruída ou dobrada.
- Verifique se não há fiapos ou resíduos na almofada de ar do tanque.
- Para testá-lo utilize um multímetro na escala Rx1 e verifique a continuidade ao acionar cada
nível conforme tabela abaixo:
Terminais Desativado Nível Médio Nível Alto
11/13 Sem Continuidade Com Continuidade Com Continuidade
21/23 Sem Continuidade Sem Continuidade Com Continuidade
10.5. MOTOR
- Meça o valor ôhmico entre seus terminais, os valores deverão estar conforme a tabela abaixo:
Ohms - Ω
Terminais 127V 220V
1/4CV 1/4CV
Branco e Vermelho
5,4 a 11,0 17,0 a 23,8
Branco e Amarelo
11. LAVA-TESTE
Este produto pode ser testado com a Giga de Testes (Lavateste). Para isso, deve-se utilizar o
mesmo Chicote de Fios que testa a CWE06A (já disponibilizado juntamente com a Giga).
ATENÇÃO
*A capacidade nominal declarada 6kg refere-se a uma carga padrão composta por lençóis,
fronhas e toalhas 100% algodão, cuja composição, dimensão e gramatura são especificadas na
Norma ABNT nº 03:059.05-025/1999.
A capacidade máxima da Lavadora para carregamento de roupa seca é definida a partir de uma
carga padrão que simula o comportamento da ampla maioria dos itens que podem ser lavados em
um domicílio. Contudo, existem duas situações que devem ser evitadas para garantir o bom
funcionamento e performance da Lavadora quando utilizada em sua capacidade máxima:
1) Existem certos tipos de artigos que, apesar de serem leves, ocupam um grande volume (ex.:
tecidos sintéticos de modo geral, artigos com enchimento de espuma, edredon). Tais artigos
podem não se adequar ao volume do cesto da Lavadora apesar de, em peso, estarem dentro do
limite de capacidade.
2) O oposto da situação acima também é crítica, ou seja, a lavagem de artigos muito densos que
ficam compactados em torno do agitador também pode ser prejudicial para a performance
(ex.:cargas formadas somente por um tipo de artigo, como calças jeans, toalhas de banho ou
camisetas) principalmente se os artigos forem 100% algodão.
Peso aproximado de roupas SECAS:
Tipo de Peso Tipo de Peso
Roupa Aproximado Roupa Aproximado
Camisa 250 g Lençol Casal 800 g
Camiseta 150 g Lençol Solteiro 500 g
Calça Jeans Adulto 700 g Pano de Prato 50 g
Calça Jeans infantil 400 g Pijama 300 g
Conjunto Moleton Adulto 700 g Toalha de Banho 500 g
Peça Íntima 50 g Toalha de Rosto 200 g
Fralda 50 g Toalha de pés 300 g
Fronha 50 g Toalha de Mesa Grande 500 g
Jaqueta Jeans 800 g Toalha de Mesa Pequena 250 g
