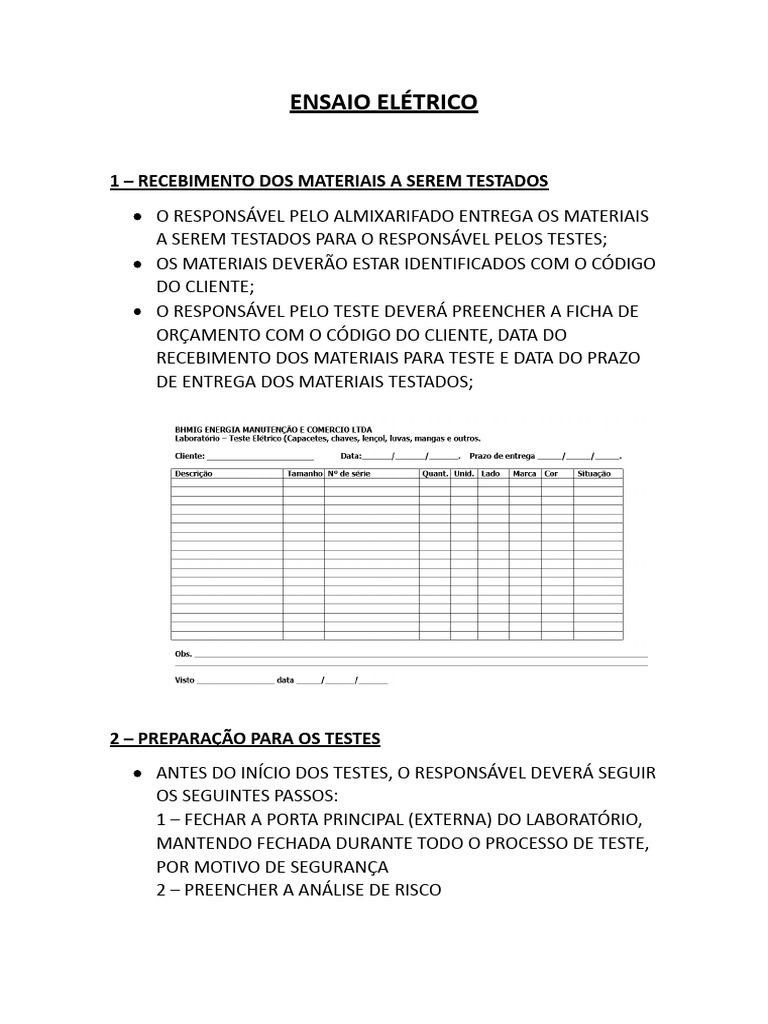

ENSAIO ELÉTRICO

1 – RECEBIMENTO DOS MATERIAIS A SEREM TESTADOS

 O RESPONSÁVEL PELO ALMIXARIFADO ENTREGA OS MATERIAIS
A SEREM TESTADOS PARA O RESPONSÁVEL PELOS TESTES;
 OS MATERIAIS DEVERÃO ESTAR IDENTIFICADOS COM O CÓDIGO
DO CLIENTE;
 O RESPONSÁVEL PELO TESTE DEVERÁ PREENCHER A FICHA DE
ORÇAMENTO COM O CÓDIGO DO CLIENTE, DATA DO
RECEBIMENTO DOS MATERIAIS PARA TESTE E DATA DO PRAZO
DE ENTREGA DOS MATERIAIS TESTADOS;

2 – PREPARAÇÃO PARA OS TESTES

 ANTES DO INÍCIO DOS TESTES, O RESPONSÁVEL DEVERÁ SEGUIR
OS SEGUINTES PASSOS:
1 – FECHAR A PORTA PRINCIPAL (EXTERNA) DO LABORATÓRIO,
MANTENDO FECHADA DURANTE TODO O PROCESSO DE TESTE,
POR MOTIVO DE SEGURANÇA
2 – PREENCHER A ANÁLISE DE RISCO
 3 – TESTAR ATERRAMENTO COM TERRÔMETRO;
4 – VERIFICAR TEMPERATURA E UMIDADE DO AR COM
TERMOHIGRÔMETRO;
5 – REALIZAR TESTE DE CONTINUIDADE DE DA ALTA TENSÃO DO
HIPOT;
6 – VERIFICAR O FUNCIONAMENTO DO DESARME AUTOMÁTICO
DO SISTEMA ELÉTRICO;
7 – REALIZAR INSPEÇÃO VISUAL DO LABORATÓRIO;

3 – REALIZAÇÃO DOS TESTES

 CADA TESTE DEVERÁ SER CONDUZIDO DE ACORDO COM O
EQUIPAMENTO A SER TESTADO, SEGUINDO O PASSO A PASSO
ABAIXO:
3.1 – LUVAS ISOLANTES:
 ENCHER O INTERIOR DA LUVA COM ÁGUA, RESPEITANDO O
LIMITE DO NÍVEL DA ÁGUA DO AQUÁRIO;
 COLOCAR A LUVA NO FURO DA TAMPA DO AQUÁRIO;
 COLOCAR A CORRENTE CENTRALIZADA NA ÁREA INTERNA DA
LUVA;
 APÓS A LUVA ESTAR PREPARADA, RETIRAR O BASTÃO DE
ATERRAMENTO DA BARRA REDONDA DE COBRE, COLOCANDO
NO DEVIDO LUGAR NA PORTA INTERNA (PRETA) DO
LABORATÓRIO;
 FECHAR A PORTA INTERNA, OBSERVANDO A LUZ DE
SEGURANÇA, AO ACENDER, SIGNIFICA QUE A PORTA ESTÁ
FECHADA;
 APÓS VERIFICAÇÃO, LIGAR O HIPOT, ELEVAR A TENSÃO DE
ACORDO COM A CLASSE DA LUVA, CONFORME DESCRITO A
SEGUIR:

- LUVA CLASSE 0 – TENSÃO DE 5KV

- LUVA CLASSE 00 – TENSÃO DE 2,5KV
- LUVA CLASSE 1 – TENSÃO DE 10KV
- LUVA CLASSE 2 – TENSÃO DE 20KV
- LUVA CLASSE 3 – TENSÃO DE 30KV
- LUVA CLASSE 4 – TENSÃO DE 40KV

 O TEMPO DE TESTE PARA LUVAS ISOLANTE É DE 1 MINUTO,

QUE DEVERÁ SER MEDIDO ATRAVÉS DO CRONÔMETRO;
 APÓS PASSADO O TEMPO PARA O TESTE, DESARMAR O HIPOT;
 ABRIR A PORTA INTERNA, RETIRAR O BASTÃO DE
ATERRAMENTO DA PORTA E COLOCAR NA BARRA REDONDA DE
COBRE;
 RETIRAR O MATERIAL TESTADO DO AQUÁRIO;
 NO CASO DE MATERIAL REPROVADO, IDENTIFICAR O DEFEITO;
 PREENCHER A PLANILHA DE ORÇAMENTO, COM OS DADOS DOS
MATERIAIS, IDENTIFICANDO TIPO, CLASSE, TAMANHO,
QUANTIDADE, SE É PAR OU PEÇA, LADO, COR, MARCA E
RESULTADO.
3.2 – MANGA ISOLANTE:
 PEGAR E MOLHAR A MATRIZ Nº 1;
 COLOCAR A MATRIZ EM CIMA DA MESA;
 COLOCAR O MATERIAL CENTRALIZADO EM CIMA DA MATRIZ;
 PEGAR E MOLHA A MATRIZ Nº 2;
 COLOCAR A MATRIZ Nº 2 DENTRO DA MANGA;
 COLOCAR O FIO NEGATIVO (PRETO) NO SUPORTE DA MATRIZ Nº
1 E COLOCAR O FIO POSITIVO (VERMELHO) NO SUPORTE DA
MATRIZ Nº 2;
 APÓS A MANGA ESTAR PREPARADA, RETIRAR O BASTÃO DE
ATERRAMENTO DA BARRA REDONDA DE COBRE, COLOCANDO
NO DEVIDO LUGAR NA PORTA INTERNA (PRETA) DO
LABORATÓRIO;
 FECHAR A PORTA INTERNA, OBSERVANDO A LUZ DE
SEGURANÇA, AO ACENDER, SIGNIFICA QUE A PORTA ESTÁ
FECHADA;
 APÓS VERIFICAÇÃO, LIGAR O HIPOT, ELEVAR A TENSÃO DE
ACORDO COM A CLASSE DA MANGA, CONFORME DESCRITO A
SEGUIR:

- MANGA CLASSE 0 – TENSÃO DE 5KV

- MANGA CLASSE 00 – TENSÃO DE 2,5KV
- MANGA CLASSE 1 – TENSÃO DE 10KV
- MANGA CLASSE 2 – TENSÃO DE 20KV
- MANGA CLASSE 3 – TENSÃO DE 30KV
- MANGA CLASSE 4 – TENSÃO DE 40KV

 O TEMPO DE TESTE PARA MANGAS ISOLANTE É DE 1 MINUTO,

QUE DEVERÁ SER MEDIDO ATRAVÉS DO CRONÔMETRO;
 APÓS PASSADO O TEMPO PARA O TESTE, DESARMAR O HIPOT;
 ABRIR A PORTA INTERNA, RETIRAR O BASTÃO DE
ATERRAMENTO DA PORTA E COLOCAR NA BARRA REDONDA DE
COBRE;
 RETIRAR O MATERIAL TESTADO DAS MATRIZES;
  NO CASO DE MATERIAL REPROVADO, IDENTIFICAR O DEFEITO;
 PREENCHER A PLANILHA DE ORÇAMENTO, COM OS DADOS DOS
MATERIAIS, IDENTIFICANDO TIPO, CLASSE, TAMANHO,
QUANTIDADE, SE É PAR OU PEÇA, LADO, COR, MARCA E
RESULTADO.

3.3 – LENÇOL ISOLANTE:

 PEGAR E MOLHAR A MATRIZ Nº 1;
 COLOCAR A MATRIZ EM CIMA DA MESA;
 COLOCAR O MATERIAL CENTRALIZADO EM CIMA DA MATRIZ;
 PEGAR E MOLHA A MATRIZ Nº 3;
 COLOCAR A MATRIZ Nº 3 CENTRALIZADA POR CIMA DO
LENÇOL;
 COLOCAR O FIO NEGATIVO (PRETO) NO SUPORTE DA MATRIZ Nº
1 E COLOCAR O FIO POSITIVO (VERMELHO) NO SUPORTE DA
MATRIZ Nº 3;
 APÓS O LENÇOL ESTAR PREPARADO, RETIRAR O BASTÃO DE
ATERRAMENTO DA BARRA REDONDA DE COBRE, COLOCANDO
NO DEVIDO LUGAR NA PORTA INTERNA (PRETA) DO
LABORATÓRIO;
 FECHAR A PORTA INTERNA, OBSERVANDO A LUZ DE
SEGURANÇA, AO ACENDER, SIGNIFICA QUE A PORTA ESTÁ
FECHADA;
 APÓS VERIFICAÇÃO, LIGAR O HIPOT, ELEVAR A TENSÃO DE
ACORDO COM A CLASSE DA MANGA, CONFORME DESCRITO A
SEGUIR:

- LENÇOL CLASSE 00 – TENSÃO DE 2,5KV

- LENÇOL CLASSE 1 – TENSÃO DE 10KV
- LENÇOL CLASSE 2 – TENSÃO DE 20KV
- LENÇOL CLASSE 3 – TENSÃO DE 30KV
- LENÇOL CLASSE 4 – TENSÃO DE 40KV

 O TEMPO DE TESTE PARA MANGAS ISOLANTE É DE 1 MINUTO,

QUE DEVERÁ SER MEDIDO ATRAVÉS DO CRONÔMETRO;
  APÓS PASSADO O TEMPO PARA O TESTE, DESARMAR O HIPOT;
 ABRIR A PORTA INTERNA, RETIRAR O BASTÃO DE
ATERRAMENTO DA PORTA E COLOCAR NA BARRA REDONDA DE
COBRE;
 RETIRAR O MATERIAL TESTADO DAS MATRIZES;
 NO CASO DE MATERIAL REPROVADO, IDENTIFICAR O DEFEITO;
 PREENCHER A PLANILHA DE ORÇAMENTO, COM OS DADOS DOS
MATERIAIS, IDENTIFICANDO TIPO, CLASSE, TAMANHO,
QUANTIDADE, SE É PAR OU PEÇA, LADO, COR, MARCA E
RESULTADO.

3.4 – CAPACETE:
 RETIRAR A TAMPA DO AQUÁRIO;
 RETIRAR TODAS AS PEÇAS MÓVEIS E DE TECIDO DO CAPACETE;
 ENCHER O INTERIOR DO CAPACETE COM ÁGUA, COLOCAR
DENTRO DO AQUÁRIO, RESPEITANDO O LIMITE DO NÍVEL DA
ÁGUA DO AQUÁRIO;
 COLOCAR A CORRENTE CENTRALIZADA NA ÁREA INTERNA DO
CAPACETE;
 APÓS O CAPACETE ESTAR PREPARADO, RETIRAR O BASTÃO DE
ATERRAMENTO DA BARRA REDONDA DE COBRE, COLOCANDO
NO DEVIDO LUGAR NA PORTA INTERNA (PRETA) DO
LABORATÓRIO;
 FECHAR A PORTA INTERNA, OBSERVANDO A LUZ DE
SEGURANÇA, AO ACENDER, SIGNIFICA QUE A PORTA ESTÁ
FECHADA;
 APÓS VERIFICAÇÃO, LIGAR O HIPOT, ELEVAR A TENSÃO DE
ACORDO COM A CLASSE DO CAPACETE, CONFORME DESCRITO
A SEGUIR:

- CAPACETE CLASSE 3 – TENSÃO DE 30KV

 O TEMPO DE TESTE PARA CAPACETES É DE 3 MINUTOS, QUE

DEVERÁ SER MEDIDO ATRAVÉS DO CRONÔMETRO;
  APÓS PASSADO O TEMPO PARA O TESTE, DESARMAR O HIPOT;
 ABRIR A PORTA INTERNA, RETIRAR O BASTÃO DE
ATERRAMENTO DA PORTA E COLOCAR NA BARRA REDONDA DE
COBRE;
 RETIRAR O MATERIAL TESTADO DO AQUÁRIO;
 NO CASO DE MATERIAL REPROVADO, IDENTIFICAR O DEFEITO;
 PREENCHER A PLANILHA DE ORÇAMENTO, COM OS DADOS DOS
MATERIAIS, IDENTIFICANDO TIPO, CLASSE, QUANTIDADE, COR,
MARCA E RESULTADO.

3.5 – VARA DE MANOBRA E BASTÕES:

 PEGAR O EQUIPAMENTO E COLOCAR NO SUPORTE ESPECÍFICO
PARA VARA QUE SE ENCONTRA NAS BARRAS DA MESA DE
TESTE;
 PEGAR A MATRIZ Nº 4 (DUAS UNIDADES) E ENCAIXAR UMA NO
INÍCIO DA VARA E A OUTRA COM O ESPAÇO DE 15 CM DA
PRIMEIRA;
 COLOCAR O FIO POSITIVO (VERMELHO) NA PRIMEIRA MATRIZ E
O FIO NEGATIVO (PRETO) NA SEGUNDA MATRIZ;
 APÓS A VARA ESTAR PREPARADO, RETIRAR O BASTÃO DE
ATERRAMENTO DA BARRA REDONDA DE COBRE, COLOCANDO
NO DEVIDO LUGAR NA PORTA INTERNA (PRETA) DO
LABORATÓRIO;
 FECHAR A PORTA INTERNA, OBSERVANDO A LUZ DE
SEGURANÇA, AO ACENDER, SIGNIFICA QUE A PORTA ESTÁ
FECHADA;
 APÓS VERIFICAÇÃO, LIGAR O HIPOT, ELEVAR A TENSÃO DE 50
kV;
 O TEMPO DE TESTE PARA VARA É DE 1 MINUTO, QUE DEVERÁ
SER MEDIDO ATRAVÉS DO CRONÔMETRO;
 APÓS PASSADO O TEMPO PARA O TESTE, DESARMAR O HIPOT;
 ABRIR A PORTA INTERNA, RETIRAR O BASTÃO DE
ATERRAMENTO DA PORTA E COLOCAR NA BARRA REDONDA DE
COBRE;
  RETIRAR O MATERIAL TESTADO DAS MATRIZES;
 NO CASO DE MATERIAL REPROVADO, IDENTIFICAR O DEFEITO;
 O TESTE DEVERÁ SER FEITO EM TODOS OS ELEMENTOS
SEPARADAMENTE;
 PREENCHER A PLANILHA DE ORÇAMENTO, COM OS DADOS DOS
MATERIAIS, IDENTIFICANDO TIPO, QUANTIDADE, MARCA E
RESULTADO.

OBSERVAÇÃO:

ESSE PROCESSO DE TESTE DEVERÁ SER REPETIDO A CADA 15

CM

3.6 – DISPOSITIVO DE ABERTURA (LOAD BUSTER):

 PEGAR MATRIZ Nº 5 E COLOCAR NA BARRA REDONDA DE
COBRE;
 ACIONAR O LOAD BUSTER, ENCAIXAR O CONJUNTO DA
ANCÔRA NA MATRIZ Nº 5;
 COLOCAR O FIO POSITIVO (VERMELHO) NA BARRA REDONDA
DE COBRE E O FIO NEGATIVO (PRETO) NO SUPORTE DO LOAD
BUSTER ONDE SE ENCAIXA A VARA;
 APÓS O LOAD BUSTER ESTAR PREPARADO, RETIRAR O BASTÃO
DE ATERRAMENTO DA BARRA REDONDA DE COBRE,
COLOCANDO NO DEVIDO LUGAR NA PORTA INTERNA (PRETA)
DO LABORATÓRIO;
 FECHAR A PORTA INTERNA, OBSERVANDO A LUZ DE
SEGURANÇA, AO ACENDER, SIGNIFICA QUE A PORTA ESTÁ
FECHADA;
 APÓS VERIFICAÇÃO, LIGAR O HIPOT, ELEVAR A TENSÃO DE 30
kV;
 O TEMPO DE TESTE PARA LOAD BUSTER É DE 3 MINUTOS, QUE
DEVERÁ SER MEDIDO ATRAVÉS DO CRONÔMETRO;
 APÓS PASSADO O TEMPO PARA O TESTE, DESARMAR O HIPOT;
  ABRIR A PORTA INTERNA, RETIRAR O BASTÃO DE
ATERRAMENTO DA PORTA E COLOCAR NA BARRA REDONDA DE
COBRE;
 RETIRAR O MATERIAL TESTADO DAS MATRIZES;
 NO CASO DE MATERIAL REPROVADO, IDENTIFICAR O DEFEITO;
 O TESTE DEVERÁ SER FEITO EM TODOS OS ELEMENTOS
SEPARADAMENTE;
 PREENCHER A PLANILHA DE ORÇAMENTO, COM OS DADOS DOS
MATERIAIS, IDENTIFICANDO TIPO, QUANTIDADE, MARCA E
RESULTADO.

4 – FINALIZAÇÃO DOS TESTES

 APÓS A FINALIZAÇÃO DA DEMANDA DE TESTES, O
RESPONSÁVEL DEVERÁ DESATIVAR TODOS O APARELHOS DO
LABORATÓRIO, DESLIGAR A CHAVE GERAL (CAIXA CINZA, CHAVE
AZUL) QUE SE ENCONTRA NA PAREDE NO CANTO SUPERIOR
ESQUERDO DO HIPOT E FECHAR O LABORATÓRIO PARA EVITAR
O ACESSO DE PESSOAS NÃO AUTORIZADAS;
 O RESPONSÁVEL PELO TESTE DEVERÁ LEVAR OS
EQUIPAMENTOS TESTADOS PARA O RESPONSÁVEL PELO
ALMOXARIFADO, PARA LIBERAÇÃO;
 A PLANILHA DE ORÇAMENTO DEVERÁ SER ENTREGUE A
VENDEDORA OU AO RESPONSÁVEL PELA EMISSÃO DE LAUDOS.
