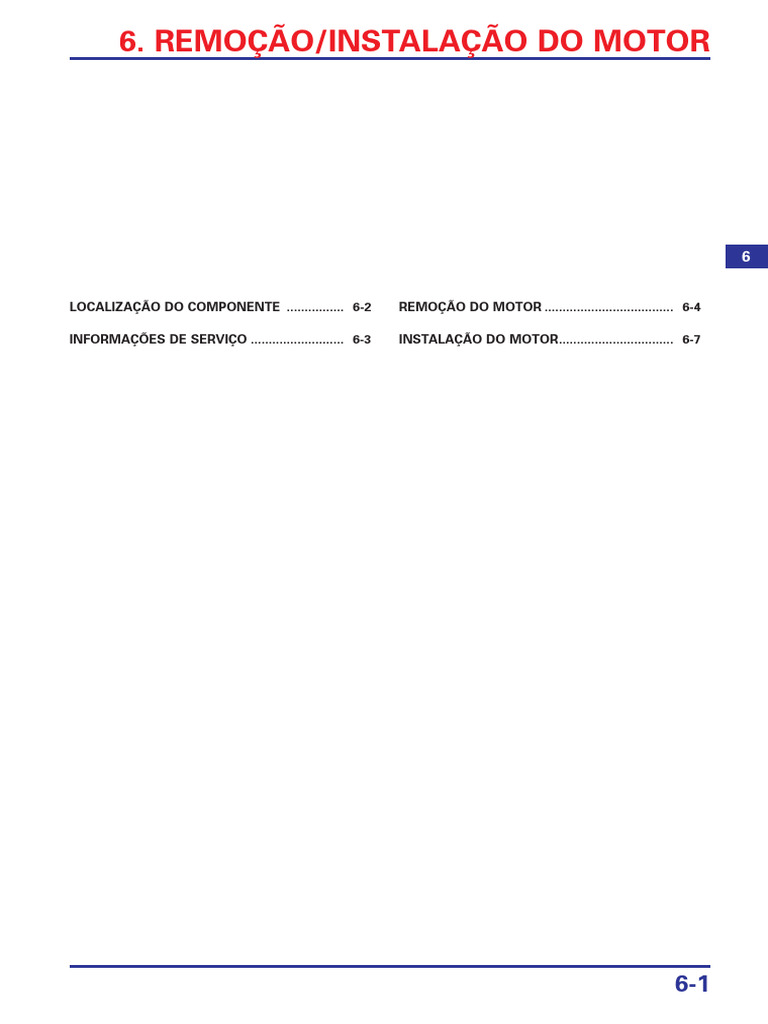

6.

REMOÇÃO/INSTALAÇÃO DO MOTOR

LOCALIZAÇÃO DO COMPONENTE ................ 6-2 REMOÇÃO DO MOTOR .................................... 6-4

INFORMAÇÕES DE SERVIÇO .......................... 6-3 INSTALAÇÃO DO MOTOR................................ 6-7

6-1
REMOÇÃO/INSTALAÇÃO DO MOTOR

LOCALIZAÇÃO DO COMPONENTE
44 N.m (4,5 kgf.m)

44 N.m (4,5 kgf.m)

44 N.m (4,5 kgf.m)

10 N.m (1,0 kgf.m)

6-2
 REMOÇÃO/INSTALAÇÃO DO MOTOR

INFORMAÇÕES DE SERVIÇO
INSTRUÇÕES GERAIS
• A motocicleta deve ser apoiada por um guincho ou um suporte adequado durante a remoção e a instalação do
motor.
• Para apoiar e manusear o motor, utilize um macaco hidráulico ou outro suporte ajustável equivalente.
• Antes da remoção e instalação do motor, proteja a área adjacente do chassi com fita adesiva.
• Os reparos e manutenção dos seguintes itens poderão ser efetuados com o motor instalado no chassi.
– Volante do motor/embreagem de partida
– Árvore de comando
– Carburador
– Embreagem/seletor de marchas
– Cabeçote
– Motor de partida
– Cilindro/pistão
– Bomba de óleo
• Para reparos e manutenção dos seguintes itens será necessária a remoção do motor.
– Árvore de manivelas/balanceiro
– Transmissão

ESPECIFICAÇÕES
Item Especificações
Capacidade de óleo no motor após desmontagem 1,8 litros

VALORES DE TORQUE
Parafuso da placa de fixação do pinhão de transmissão 10 N.m (1,0 kg.m)
Porca de fixação dianteiro superior do motor 44 N.m (4,5 kg.m)
Porca de fixação dianteiro inferior do motor 44 N.m (4,5 kg.m)
Porca de fixação traseiro superior do motor 44 N.m (4,5 kg.m)
Porca de fixação inferior traseiro do motor 44 N.m (4,5 kg.m)
Parafuso de fixação do apoio do pedal esquerdo 10 N.m (1,0 kg.m)

6-3
REMOÇÃO/INSTALAÇÃO DO MOTOR

REMOÇÃO DO MOTOR
Drene o óleo do motor (página 3-13)
Posicione um macaco ou outro suporte PINOS-GUIAS/ PRESILHAS
ajustável debaixo do motor. ANÉIS DE VEDAÇÃO
Remova os seguintes itens:
– Tanque de combustível (página 2-7)
– Cabo negativo da bateria (página 15-5)
– Válvula de controle Pair (página 5-20)
– Carburador (pagina 5-7)
– Apoio do pedal direito (página 9-5)
Remova os parafusos de fixação do tubo
inferior de óleo, as juntas do tubo inferior de
óleo, os pinos-guia e os anéis de vedação da
tampa da carcaça direita. FIXADORES
Remova as juntas do tubo inferior de óleo PARAFUSOS INFERIORES
das presilhas.

Remova o parafuso de fixação do radiador de

óleo, a bucha, e então remova o radiador de RADIADOR DE ÓLEO
óleo com seus tubos.

PARAFUSOS DE FIXAÇÃO/BUCHA

Desconecte o supressor de ruído e o

conector da fiação primária da bobina de PARAFUSO/FIAÇÃO BOBINA DE
ignição. IGNIÇÃO/APOIO
Remova o parafuso, o fio terra, a bobina de
ignição/parafusos de fixação e a bobina de
ignição/apoio.

CONECTOR SUPRESSOR

Desconecte o conector 3P do alternador, o

gerador de pulsos da ignição/conector 3P do CONECTOR 3P
interruptor de ponto morto. DO ALTERNADOR

CONECTOR 3P DO
GERADOR DE PULSOS
DA IGNIÇÃO

6-4
 REMOÇÃO/INSTALAÇÃO DO MOTOR

Remova a tampa de borracha, a porca do

terminal e o cabo de partida do motor. CABO DO MOTOR PROTEÇÃO DE
Desconecte a mangueira de respiro da DE PARTIDA BORRACHA
carcaça.

MAGUEIRA DE
PORCA TERMINAL RESPIRO

Desconecte o cabo do braço de acionamento

da embreagem. FIO TERRA PARAFUSO
Remova o parafuso e o fio terra.

BRAÇO DE ACIONAMENTO CABO DA

DA EMBREAGEM EMBREAGEM

Remova os parafusos, a tampa do pinhão de

transmissão e o guia da corrente de PARAFUSOS GUIA DA
transmissão. CORRENTE DE
TRANSMISSÃO

TAMPA DO PINHÃO DE TRANSMISSÃO

Desaperte a porca do eixo traseiro, as porcas

das travas de ajuste da corrente de PORCA DO EIXO PORCA DE AJUSTE
transmissão e as porcas de ajuste.
Empurre a roda traseira para frente e faça a
corrente de transmissão ficar completamente
solta.

CONTRA-PORCA

6-5
REMOÇÃO/INSTALAÇÃO DO MOTOR

Remova o parafuso de fixação e desconecte

o braço do eixo do câmbio de marchas. SUPORTE DO PARAFUSOS
Remova os parafusos de fixação do pedal de PEDAL ESQUERDO
apoio e o pedal de apoio esquerdo.

PARAFUSO
DE FIXAÇÃO BRAÇO DO CÂMBIO

Remova os parafusos da placa de fixação do

pinhão, a placa de fixação e o pinhão. PLACA DE FIXAÇÃO

PINHÃO DE
PARAFUSOS TRANSMISSÃO

Posicione o macaco no chão ou suporte

similar que seja ajustável sob o motor. PARAFUSO/PORCA DE
NOTA:
FIXAÇÃO SUPERIOR
A altura do macaco deverá se continuamente
ajustada para aliviar a tensão provocada e
facilitar a remoção do parafuso.
Remova o parafuso/porca de fixação do
motor superior dianteiro, os parafusos/porcas
do suporte do motor dianteiro superior e o PARAFUSOS/
suporte. PORCAS DE
Remova o parafuso/porca de fixação do SUPORTE
motor inferior dianteiro. PARAFUSO/PORCA DE
FIXAÇÃO INFERIOR

Remova a porca de fixação do motor

superior traseiro.
PORCA DE FIXAÇÃO SUPERIOR
Remova o parafuso/porca de fixação do
motor inferior traseiro.

PARAFUSO/
PORCA DE
FIXAÇÃO
INFERIOR

6-6
 REMOÇÃO/INSTALAÇÃO DO MOTOR

Remova o parafuso de fixação do motor

SUPORTE PARAFUSOS DE
superior traseiro, os parafusos de suporte do
motor superior traseiro e o suporte. SUPORTE

Durante a remoção Com cuidado mova o motor e retire-o do

do motor, segure o chassi pela direita.
motor com segurança
e cuidado para não
danificar o chassi
ou o motor.

PARAFUSO DE
FIXAÇÃO SUPERIOR

INSTALAÇÃO DO MOTOR
NOTA:
• Preste atenção na direção dos parafusos de
fixação
• O macaco deverá ser continuamente
ajustado para aliviar a tensão e facilitar a
instalação dos parafusos.
• Faça a passagem de cabos e fiação
apropriadamente (página 1-17).

Posicione o motor no chassi e instale

temporariamente todos os parafusos, porcas PARAFUSOS DE SUPORTE
e placas.
Aperte firmemente os parafusos do suporte
do motor superior traseiro.

Aperte a porca de fixação do motor superior

traseiro e a porca de fixação do motor PORCA DE FIXAÇÃO SUPERIOR
inferior traseiro no torque especificado.
Torque: 44 N.m (4,5 kgf.m)

PORCA DE FIXAÇÃO INFERIOR

6-7
REMOÇÃO/INSTALAÇÃO DO MOTOR

Aperte a porca de fixação do motor inferior

dianteira no torque especificado. PORCA DE FIXAÇÃO SUPERIOR
Torque: 44 N.m (4,5 kgf.m)
Aperte firmemente as porcas de suporte do
motor superior dianteiro e aperte a porca de
fixação do motor superior dianteiro no
torque especificado.
Torque: 44 N.m (4,5 kgf.m). PORCAS DO
SUPORTE

PORCA DE FIXAÇÃO INFERIOR

Instale o pinhão na corrente de transmissão

e, em seguida instale-o na árvore secundária. PINHÃO MARCA Alinhe
Instale a placa de fixação com a marca
gravada virada para fora e alinhe os orifícios
dos parafusos da placa com os orifícios do
pinhão.

PLACA DE FIXAÇÃO

Instale e aperte os parafusos da placa de

fixação no torque especificado.
Torque: 10 N.m (1,0 kgf.m)

PARAFUSOS

Instale o suporte do pedal esquerdo e os

parafusos de fixação do pedal. SUPORTE DO PARAFUSOS
Aperte os parafusos de fixação do apoio do PEDAL ESQUERDO
pedal no torque especificado.
Torque: 10 N.m (1,0 kgf.m)
Conecte o braço do câmbio no eixo Alinhe
alinhando a fenda com a marca gravada no
eixo do câmbio.
Instale e aperte firmemente o parafuso de
fixação.

PARAFUSO
DE FIXAÇÃO
BRAÇO DO CÂMBIO

6-8
 REMOÇÃO/INSTALAÇÃO DO MOTOR

Instale o guia da corrente de transmissão, a

tampa do pinhão e os parafusos. PARAFUSOS GUIA DA CORRENTE
Aperte firmemente os parafusos.
DE TRANSMISSÃO

TAMPA DO PINHÃO

Conecte o cabo da embreagem no braço

acionador da embreagem. FIO TERRA PARAFUSO

Instale o fio terra e aperte firmemente o

parafuso.

BRAÇO ACIONADOR CABO DA

DA EMBREAGEM EMBRAGEM

Conecte a mangueira de respiro da carcaça.

Instale o cabo do motor de partida e, em CABO DO MOTOR PROTEÇÃO DE
seguida aperte firmemente a porca do DE PARTIDA BORRACHA
terminal.
Instale firmemente o protetor de borracha.

MANGUEIRA
PORCA TERMINAL DE RESPIRO

Faça a passagem Instale o conector 3P alternador, o conector

da fiação 3P do interruptor do gerador de pulso de CONECTOR 3P CABO NEGATIVO (-)
apropriadamente ignição/ponto morto e o cabo negativo (-) da DO ALTERNADOR
(página 1-17). bateria.

CONECTOR 3P DO
GERADOR DE
PULSOS DA IGNIÇÃO

6-9
REMOÇÃO/INSTALAÇÃO DO MOTOR

Instale a bobina da ignição/suporte, os

parafusos de fixação da bobina da PARAFU- BOBINA DE
ignição/suporte e aperte-os. SOS/ IGNIÇÃO/SUPORTE
Instale o fio terra, o parafuso e aperte-o. FIAÇÃO
Instale o conector da fiação primária da
bobina de ignição e o supressor de ruído.

CONECTOR SUPRESSOR DE RUÍDO

Instale o radiador de óleo com os tubos de

óleo, a bucha e o parafuso de fixação. RADIADOR DE ÓLEO

Aperte firmemente o parafuso de fixação do

radiador de óleo.

BUCHA/PARAFUSO DE FIXAÇÃO

Instale os pinos-guia na tampa lateral direita

da carcaça. PINOS-GUIA/ PRESILHAS
ANÉIS DE VEDAÇÃO
Lubrifique os anéis de vedação novos com
óleo de motor e instale-os nos pinos-guia.
Instale os tubos de óleo nas presilhas.
Instale os tubos de óleo e os parafusos da
junta inferior na tampa lateral direita da
carcaça e aperte-os firmemente.
Instale os seguintes itens:
– Apoio do pedal direito (página 9-17)
– Carburador (página 5-16)
– Válvula de controle PAIR (página 5-20)
– Tanque de combustível (página 2-7) PARAFUSOS JUNTAS
Ajuste a folga da corrente de transmissão INFERIORES
(página 3-17).
Ajuste o funcionamento livre da alavanca da
embreagem (página 3-24).
Abasteça a carcaça do motor com o óleo
recomendado (página 3-12).

6-10
COMO USAR ESTE MANUAL ÍNDICE GERAL
Este manual de serviço descreve os procedimentos de serviço para a
CBX250.
INFORMAÇÕES GERAIS 1
Siga as recomendações da Tabela de Manutenção (Capítulo 3) para CHASSI/CARENAGEM/
garantir condições perfeitas de funcionamento da motocicleta. SISTEMA DE ESCAPAMENTO 2
A 1ª manutenção programada é muito importante, pois irá compensar os
desgastes iniciais que ocorrem durante o período de amaciamento. MANUTENÇÃO 3
Os Capítulos 1 e 3 aplicam-se a toda a motocicleta. O Capítulo 2
apresenta os procedimentos de remoção/instalação de componentes que
podem ser necessários para efetuar os serviços descritos nos capítulos
SISTEMA DE LUBRIFICAÇÃO 4
subseqüentes.
Os Capítulos 4 a 18 apresentam as peças da motocicleta, agrupadas de
SISTEMA DE COMBUSTÍVEL 5

MOTOR E TRANSMISSÃO
acordo com sua localização.

Localize o capítulo desejado nesta página. Em seguida, consulte o índice

apresentado na primeira página do capítulo selecionado. REMOÇÃO/INSTALAÇÃO DO MOTOR 6
A maioria dos capítulos apresenta uma ilustração do sistema ou
conjunto, as informações de serviço e a diagnose de defeitos. As páginas
seguintes apresentam procedimentos mais detalhados.
CABEÇOTE/VÁLVULAS 7
Se a causa do problema for desconhecida, consulte o Capítulo 20,
“Diagnose de Defeitos”.
CILINDRO/PISTÃO 8
Sua segurança, e a segurança de outros, são muito importantes. Para
EMBREAGEM/SELETOR DE MARCHAS 9
lhe ajudar a realizar decisões fundamentadas disponibilizamos
mensagens de segurança e outras informações neste manual. É óbvio
que não é possível alertar sobre todos os problemas associados com
a manutenção do veículo.
ALTERNADOR/EMBREAGEM DE PARTIDA 10
Você deve usar seu próprio julgamento. CARCAÇA/ÁRVORE DE MANIVELAS/
Você vai encontrar informações importantes de segurança numa
variedade de formas incluindo: TRANSMISSÃO/BALANCEIRO 11
• Etiquetas de Segurança – no veículo
• Mensagens de Segurança – Precedido do símbolo de alerta de RODA DIANTEIRA/SUSPENSÃO/
segurança e um dos três sinais de palavras, Perigo, Atenção, Cuidado. SISTEMA DE DIREÇÃO 12
CHASSI

Estas palavras significam:

PERIGO Você SERÁ GRAVEMENTE FERIDO se não seguir
as instruções. RODA TRASEIRA/FREIO/SUSPENSÃO 13
ATENÇÃO Você PODERÁ ser GRAVEMENTE FERIDO se não
seguir as instruções.
CUIDADO Você PODERÁ se FERIR se não seguir as
instruções.
FREIO HIDRÁULICO 14
• Instruções – Como realizar a manutenção deste veículo
SISTEMA ELÉTRICO

corretamente e com segurança. BATERIA/SISTEMA DE CARGA 15

A medida em que você lê o manual, irá encontrar informações precedidas
pela palavra NOTA. O propósito desta mensagem é ajudar a prevenir
SISTEMA DE IGNIÇÃO 16
danos ao veículo, outras propriedades ou ao meio ambiente.
PARTIDA ELÉTRICA 17
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
INSTRUÇÕES E ESPECIFICAÇÕES CONTIDAS LUZES/INDICADORES/INTERRUPTORES 18
NESTE MANUAL ESTÃO BASEADAS NAS
MAIS RECENTES INFORMAÇÕES SOBRE O
PRODUTO DISPONÍVEIS NA ÉPOCA DE SUA
EQUIPAMENTOS ELÉTRICOS 19
PUBLICAÇÃO. A Moto Honda da Amazônia
Ltda., SE RESERVA O DIREITO DE FAZER
DIAGNOSE DE DEFEITOS 20
ALTERAÇÕES A QUALQUER MOMENTO, SEM
PRÉVIO AVISO, SEM QUE ISSO INCORRA EM ÍNDICE 21
QUALQUER OBRIGAÇÃO. NENHUMA PARTE
DESTE MANUAL PODE SER REPRODUZIDA
SEM AUTORIZAÇÃO PRÉVIA POR ESCRITO.

MOTO HONDA DA AMAZÔNIA LTDA.

Departamento de Serviços Pós-venda
(Setor de Publicações Técnicas)

Data de Publicação: Outubro de 2005

©
Moto Honda da Amazônia Ltda.
