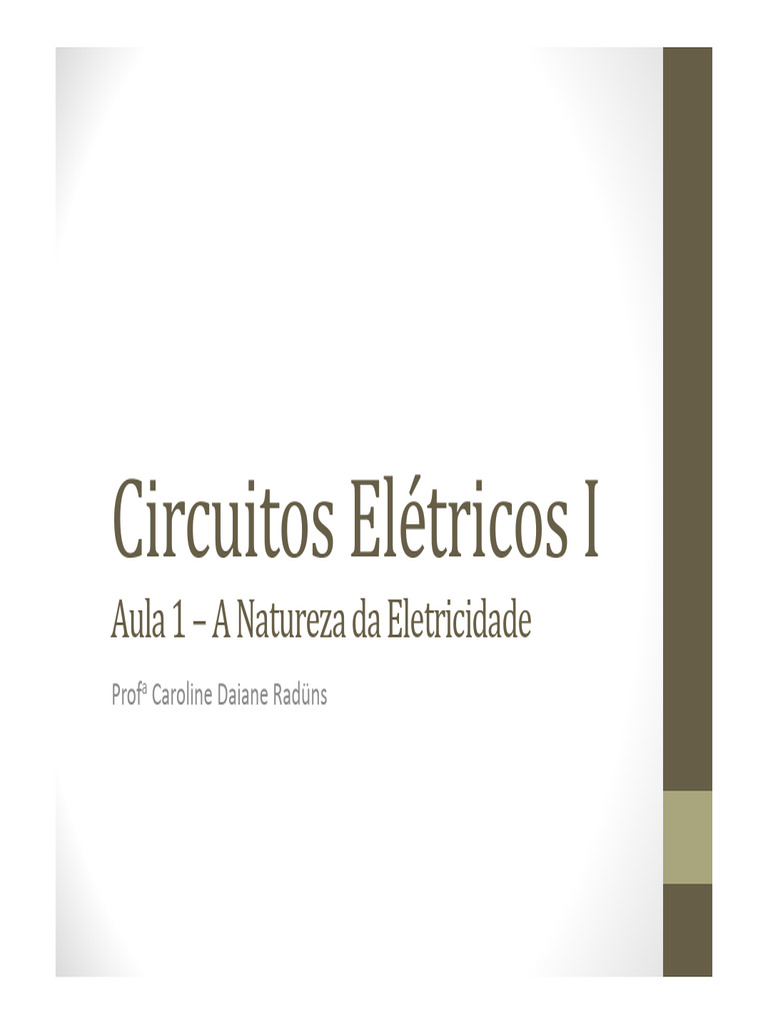

Circuitos Elétricos I

Aula 1 – A Natureza da Eletricidade

Profa Caroline Daiane Radüns
Estrutura do Átomo
• MATERIA é tudo aquilo que possui
massa e ocupa lugar no espaço;
• A MATÉRIA é constituída por
partículas muito pequenas
chamadas de ÁTOMOS;
• A MATÉRIA pode ser classificada
em: ELEMENTO ou COMPOSTO
• ELEMENTO: Todos os átomos são
iguais (cobre, alumínio);
• COMPOSTO: Formado pela
combinação de elementos (água – 2
hidrogênio e oxigênio).
Estrutura do Átomo
• Os ÁTOMOS são constituídos por partículas
subatômicas:
•NÊUTRONS: NÃO POSSUEM CARGAS ELÉTRICAS

•PRÓTONS: CARGAS POSITIVAS

•ELÉTRONS: CARGAS NEGATIVAS

3
Estrutura do Átomo
•Um ÁTOMO possui várias órbitas, cada órbita
contém uma quantidade de elétrons.
•Poucos elétrons na última camada (de valência) são
condutores. Têm facilidade de perder elétrons;
•Muitos elétrons na última camada (de valência) são
isolantes. Tem facilidade de receber elétrons.

4
Carga Elétrica
• Alguns átomos são capazes de ceder elétrons e outros são
capazes de receber elétrons. Quando isto ocorre, a
distribuição positivas e negativas que era igual deixa de
existir. Um corpo passa a ter excesso e outro falta de
elétrons;
• O corpo com excesso de elétrons passa a ter uma carga com
polaridade negativa, e o corpo com falta de elétrons terá
uma carga com polaridade positiva.
CARGAS ELÉTRICAS IGUAIS SE REPELEM
CARGAS OPOSTAS SE ATRAEM.

5
Coulomb
• A quantidade de carga elétrica que um corpo possui é dada
pela diferença entre número de prótons e o número de
elétrons que o corpo tem.
• A quantidade de carga elétrica é representada pela letra Q, e
é expresso na unidade COULOMB (C).
• A carga de 1 C = 6,25x1018 elétrons. Dizer que um corpo
possui 1 (um) Coulomb negativo ( -Q ), significa que um
corpo possui 6,25x1018 mais elétrons que prótons.

• Exemplo: Um material dielétrico possui uma carga negativa

de 12,5x1018 elétrons. Qual a sua carga em um Coulomb?
6
Diferença de Potencial
• Em virtude da força do seu campo eletrostático, uma carga é
capaz de realizar trabalho ao deslocar uma outra carga por
atração ou repulsão;
• Essa capacidade é chamada de potencial.

7
Diferença de Potencial
• Analogia com um circuito hidráulico
TEMOS UMA
DIFERENÇA
DE NÍVEL
D’ÁGUA

Se abrirmos
o registro

8
Diferença de Potencial
• Analogia com um circuito hidráulico
TEMOS UMA
DIFERENÇA
DE NÍVEL
D’ÁGUA

Se abrirmos
o registro

9
Diferença de Potencial
• Analogia com um circuito hidráulico

10
Diferença de Potencial
• Analogia com um circuito hidráulico

...NÃO HÁ
MAIS
DESNÍVEL.

11
Diferença de Potencial
• Analogia com um circuito hidráulico: Para termos um
movimento de água, é necessário um desnível de água
(pressão). O mesmo acontece com os elétrons. Para que eles se
movimentem, é necessário termos uma ‘’pressão’’ elétrica.
• À pressão exercida sobre os elétrons, chamamos de tensão
elétrica ou d.d.p. (diferença de potencial).
• Cargas diferentes produzem uma d.d.p. A soma das diferenças
de potencial de todas as cargas do campo eletrostático é
conhecida como Força Eletromotriz (F.E.M.).
• A sua unidade fundamental é o Volt (V).
• A diferença de potencial é chamada também de Tensão
Elétrica.
• A tensão elétrica é representada pela letra E ou U. 12
• Exemplo: Qual o significado da tensão de uma bateria ser igual a 6
V?
Corrente Elétrica
• Determinados materiais, quando são submetidos a uma fonte de
força eletromotriz, permitem uma movimentação sistemática de
elétrons de um átomo a outro, e é este fenômeno que é
denominado de CORRENTE ELÉTRICA.
• Pode-se dizer, então que cargas elétricas em movimento ordenado
formam a corrente elétrica, ou seja, corrente elétrica é o fluxo de
elétrons em um MEIO CONDUTOR.
• A corrente elétrica é representada pela letra I e sua unidade
fundamental é o AMPÉRE.
• Define-se 1A como sendo deslocamento de 1 C (6,25×1018 e)
através de um condutor durante um intervalo de 1 s.

13

• Exemplo: Se uma corrente de 2 A passar através de um medidor

durante um minuto, isto equivale a quantos coulombs ?
Corrente Elétrica
• A definição matemática da intensidade de corrente elétrica é
dada por:

• Onde:
• I = corrente elétrica em ampère;
• Q = carga em Coulomb;
• T = tempo em segundos.

14
Fluxo de Corrente Elétrica
• Se ligarmos às duas extremidades de um fio de cobre, uma
diferença de potencial, a tensão aplicada faz com que os
elétrons se desloquem. Esse deslocamento consiste num
movimento de elétrons a partir do ponto de carga negativa
-Q numa extremidade do fio, seguindo através deste e
chegando à carga positiva +Q na outra extremidade.
• O sentido do movimento de elétrons é de – (negativo) para +
(positivo). Este é o fluxo de elétrons.
• No entanto para estudos
convencionou-se dizer que o
deslocamento dos elétrons é de +
(positivo) para –(negativo). Este é o
chamado de fluxo convencional da 15
corrente elétrica.
Resistência Elétrica
• Capacidade de um corpo qualquer se opor à passagem
de corrente elétrica quando existe uma ddp aplicada;
• A resistência elétrica de um resistor depende do
material que o constitui e de suas dimensões.

16
Resistência Elétrica
• Fazendo a analogia com um sistema hidráulico:

EM QUAL DELES A ÁGUA PASSA

COM MAIOR FACILIDADE ? 17
Resistência Elétrica
• Fazendo a analogia com um sistema hidráulico:

EM QUAL DELES A ÁGUA PASSA

COM MAIOR FACILIDADE ? 18
Resistência Elétrica
• Fazendo a analogia com um sistema hidráulico:

EM QUAL DELES A ÁGUA PASSA

COM MAIOR FACILIDADE ? 19
Resistência Elétrica
• A resistência de um condutor é diretamente
proporcional ao seu comprimento e inversamente
proporcional à área da seção transversal do fio. Assim:

R – Resistência do material (ohm - Ω) L

ρ – constante de proporcionalidade é uma
característica do material e simboliza-se por ρ
(letra grega rô). Recebe o nome de
resistividade (ohm.m);
L – Comprimento do condutor (m);
A
A – Área da seção circular do condutor (m2). 20
Resistência Elétrica
• Resistividade dos materiais:

MATERIAL ρ (ohm.m) MATERIAL ρ (ohm.m)

Alumínio 0,0292 Manganina 0,48
Bronze 0,067 Mercúrio 0,96
Carbono 50 Níquel 0,087
Chumbo 0,22 Ouro 0,024
Cobre 0,0162 Prata 0,0158
Constantan 0,000005 Platina 0,106
Estanho 0,115 Tungstênio 0,055
Ferro 0,096 Zinco 0,056
Latão 0,067

21
 Correntes e Tensões Contínuas
• A corrente contínua (dc ou cc) é a corrente que passa
através de um condutor ou de um circuito num sentido
(elétrons circulando em apenas um sentido).
• A razão dessa corrente unidirecional se deve ao fato de
tensão, como as de pilhas ou baterias, manterem a
mesma polaridade da tensão. A tensão fornecida por
essas fontes é chamada de tensão de corrente contínua
ou apenas tensão contínua (Vdc ou Vcc);
• Uma fonte de tensão contínua pode variar o valor da
sua tensão de saída, mas a corrente sempre fluirá no
mesmo sentido.
V
I 22
Intensidade
da tensão Intensidade
da corrente
Fonte de tensão continua
Correntes e Tensões Alternadas
• Uma fonte de tensão alternada (tensão ca) inverte ou
alterna periodicamente a sua polaridade.
Consequentemente, o sentido da corrente alternada
resultante também é invertido periodicamente.
• A corrente flui do terminal positivo da fonte de tensão,
percorre o circuito e volta para o terminal negativo,
mas quando a fonte de tensão alterna a sua polaridade,
a corrente tem de inverter o seu sentido.

Fonte de tensão alternada

I
V I 23
Intensidade Intensidade
da tensão da corrente

-V -I
Circuito Elétrico
• Um circuito elétrico é constituído de pelo menos 4
partes:
• Fonte de forca eletromotriz (fonte de tensão);
• Condutores (fio);
• Carga elétrica (dispositivo que utiliza energia);
• Instrumento de controle (chave).

24
Lei do OHM – 1ª Lei de OHM
• A Lei de Ohm define a relação entre a CORRENTE (I), a
TENSÃO (V) e a RESISTÊNCIA (R).

V (V) = R (Ω) x I (A)

V
R I 25
Lei do OHM – 1ª Lei de OHM
• 1ª Lei de Ohm: mantida a temperatura constante, o quociente da
ddp aplicada pela respectiva intensidade de corrente elétrica
resultava em uma constante característica do resistor;
• Os materiais que obedecem à 1ª Lei de Ohm, são ditos ôhmicos;
• Para estes materiais, o comportamento do gráfico V x I é uma
reta, cuja inclinação corresponde ao valor da resistência elétrica
do material .
• Gráfico:

26
1ª Lei de Ohm
• Exemplo 1: Calcule R quando V = 220V e I = 11A.
• 1º Desenhar o circuito elétrico;
• 2º Calcular a resistência (Lei de Ohm)

27
1ª Lei de Ohm
• Exemplo 2: Uma lâmpada elétrica consome 1A operando num
circuito CC de 120V. Qual a resistência do filamento da lâmpada?
Desconsidere a resistência do fio do circuito.
• 1º Desenhar o circuito elétrico;
• 2º Calcular a resistência (Lei de Ohm)

28
1ª Lei de Ohm
• Exemplo 3: Em um circuito elétrico um resistor limita a corrente
em 5A quando ligado a uma bateria de 10V. Determine a
resistência.

29
 Potência Elétrica
• A potência elétrica P usada em qualquer parte de um circuito é
igual a corrente I nessa parte multiplicada pela tensão V.

P=VxI
Onde: P = Potência Elétrica (W)
V = Tensão (V)
I = Corrente (A)

P = R x I² OU P = V² / R
30
Exemplo: A corrente através de um resistor de 100Ω a ser usado em um
circuito é de 0,20A. Calcule a especificação da potência do resistor.
 Energia Elétrica
• Energia e trabalho são praticamente a mesma coisa e são ambas
expressas nas mesmas unidades;
• A potência é diferente porque ela leva em conta o tempo gasto
na realização do trabalho;
• Joule é a unidade do trabalho;
• O Watt (W) é a unidade do potência, e 1 Watt usado durante 1
segundo é igual ao trabalho de 1 Joule (1 W = 1J/S);
• O quilowatt-hora (kWh) é uma unidade comumente usada para
designar grandes quantidades de energia elétrica ou trabalho;
• O quilowatt-hora (kWh) é calculado da seguinte forme:
kWh = kW (potência) x h (tempo em hora)
31
Exemplo: Que quantidade de energia é liberada em 1h por um gerador que
fornece 10kW?
Resumo

32
