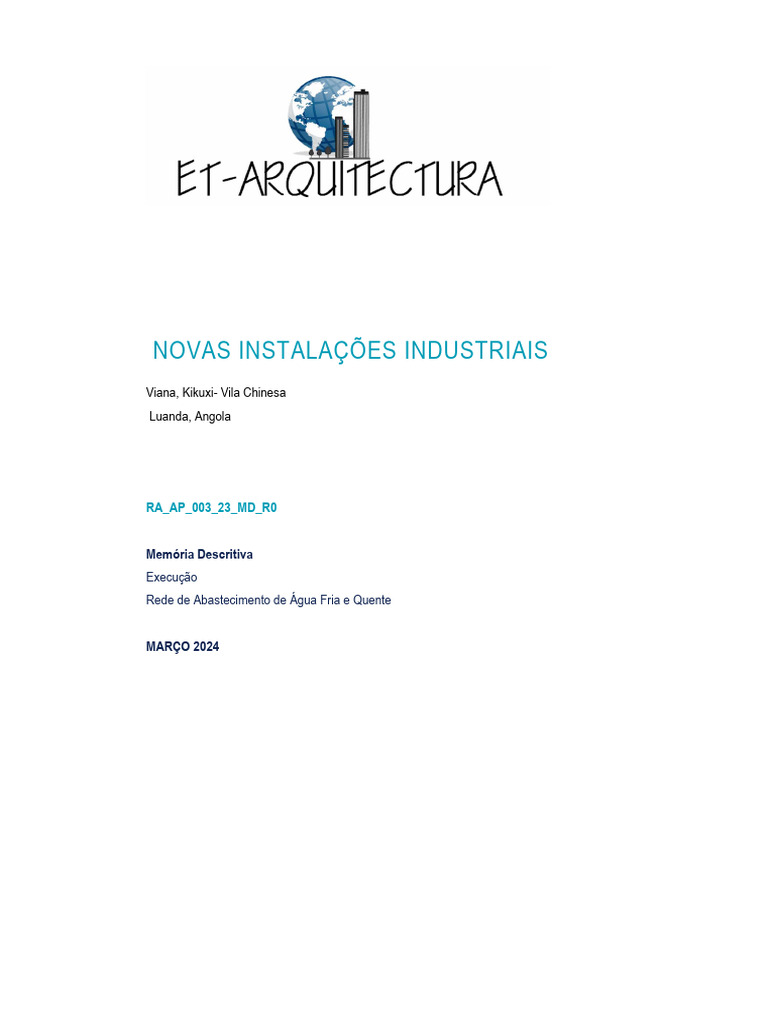

NOVAS INSTALAÇÕES INDUSTRIAIS

Viana, Kikuxi- Vila Chinesa

Luanda, Angola

RA_AP_003_23_MD_R0

Memória Descritiva
Execução
Rede de Abastecimento de Água Fria e Quente

MARÇO 2024
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

ÍNDICE

MD 1. INTRODUÇÃO E LOCALIZAÇÃO .................................................................................................................... 3

INTRODUÇÃO ........................................................................................................................................... 3
LOCALIZAÇÃO .......................................................................................................................................... 3
MD 2. NORMAS E REGULAMENTOS ........................................................................................................................ 4
MD 3. PROGRAMA ..................................................................................................................................................... 4
MD 4. REDE DE ABASTECIMENTO DE ÁGUA ......................................................................................................... 4
PRODUÇÃO DE ÁGUA QUENTE ............................................................................................................. 5
PREVENÇÃO DA CONTAMINAÇÃO ........................................................................................................ 5
MATERIAIS ................................................................................................................................................ 5
DISPOSIÇÕES CONSTRUTIIVAS ............................................................................................................ 6
ELEMENTO DE BASE PARA O DIMENSIONAMENTO ............................................................................ 7
MÉTODO DE CÁLCULO ........................................................................................................................... 7
DIMENSIONAMENTO HIDRÁULICO DA REDE ....................................................................................... 7
VÁLVULAS................................................................................................................................................. 8
MD 5. VERIFICAÇÃO E ENSAIOS ............................................................................................................................. 8
ENSAIOS DE CONTINUIDADE ................................................................................................................. 8
ENSAIO DE ESTANQUICIDADE ............................................................................................................... 8
ENSAIO DE DESEMPENHO ..................................................................................................................... 9
LAVAGEM E DESINFECÇÃO DO SISTEMA ............................................................................................ 9
MD 6. CASOS OMISSOS .......................................................................................................................................... 10

RA_AP_003_23_MD_R0
MARÇO 2024
Page 2 of 11
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

MD 1. INTRODUÇÃO E LOCALIZAÇÃO

INTRODUÇÃO

A presente Memória Descritiva tem como objectivo apresentar o Projecto de Execução da Rede de Abastecimento
de Água Fria e Quente da Obra de raíz da indústria expocanes LDA, sito na Rua do cemitério de viana-Kikuxi, Província
de Luanda.

LOCALIZAÇÃO

Serão intervindos as instalações conforme apresentadas no projecto de reforma apresentado pela arquitectura.

Figura 1 - Planta de Localização

RA_AP_003_23_MD_R0
MARÇO 2024
Page 3 of 11
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

MD 2. NORMAS E REGULAMENTOS
Dentro do âmbito do projeto em questão os documentos normativos legais a ter em conta são essencialmente os
seguintes:
- Decreto Regulamentar n.º 23/95, de 23 de Agosto - Regulamento Geral dos Sistemas Públicos e Prediais de
Distribuição de Água e de Drenagem de Águas Residuais;
- Regras de Dimensionamento dos Sistemas Prediais de Distribuição de Água e de Drenagem de Águas Residuais
Domésticas e Pluviais, do LNEC;
- Manual Técnico da EPAL;
- A concepção de todo o sistema e respetivos equipamentos deverão obedecer aos regulamentos e às normas
nacionais, aplicáveis a edifícios desta natureza;

A concepção de todo o sistema e respetivos equipamentos deverão obedecer aos regulamentos e as normas
nacionais, aplicáveis à edifícios desta natureza.

MD 3. PROGRAMA
O projecto de execução apresentado será efectuado de acordo ao programa base definido pelo projecto de
arquitectura, nomeadamente:
BLOCO SUÍNO: Balneários
BLOCO AVES: Lavabo e Copa
CASA DE APOIO: Lavabo, Lavandaria, Cozinha e WC´s

MD 4. REDE DE ABASTECIMENTO DE ÁGUA

Na elaboração da solução proposta, teve-se em atenção a natureza deste edifício, a sua ocupação e
funcionalidade, de tal modo que se possibilite uma fácil exploração e manutenção dos órgãos da rede, minimizando os
prejuízos de utilização em situação de eventual rutura de qualquer troço da rede.
O abastecimento de água potável será efectuado através de tomadas de cargas efectuadas nas tubagens da
rede existente, para posterior distribuição às instalações da rede nova. Os materiais deverão ser da mesma natureza que
os ramais de alimentação. Assumiu-se que estão garantidas as condições de qualidade da água, pressões, caudais e
nos pontos de ligação entre as redes

RA_AP_003_23_MD_R0
MARÇO 2024
Page 4 of 11
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

Através das pressões de serviço especificadas para os dispositivos de utilização e considerando uma pressão
mínima de 150 kPa (15 mCA) no dispositivo hidraulicamente mais desfavorável, determinou-se a pressão mínima
necessária a fornecer pela rede, somando este valor às perdas de carga de cada troço, às perdas de carga localizadas
e ao desnível a vencer. Considerou-se que a pressão e caudal disponível na rede existe é suficiente para atender ao
consumo do edifício.
Nas peças desenhadas que integram o projeto são especificados o traçado e os calibres das canalizações,
válvulas de seccionamento e todos os demais acessórios necessários à sua correta execução.

PRODUÇÃO DE ÁGUA QUENTE

A produção de água quente será efetuada através da ligação de novos ramais de consumos aos ramais existentes,
cujo a produção de água quente é feita por termoacumuladores eléctricos acoplados no interior dos tectos falsos.
A produção de água quente é parte integrante do projecto das Instalações Mecânicas já existente, para o qual
assumiu-se que o seu dimensionamento foi determinado pelo perfil de consumo de forma a garantir/satisfazer as
necessidades requeridas.
As condutas de água quente deverão ser isoladas com mangas isolantes, de material aceite e homologado.
Nas peças desenhadas que integram o projeto são especificados o traçado e os calibres das canalizações,
válvulas de seccionamento e todos os demais acessórios necessários à sua correta execução.

PREVENÇÃO DA CONTAMINAÇÃO

Não será permitida a ligação entre a rede predial de distribuição de água e a rede predial de drenagem de águas
residuais.
A tubagem a aplicar no abastecimento de água fria deverá estar bem limpa antes da sua aplicação.
O fornecimento de água aos aparelhos sanitários será efetuado sem pôr em risco a sua potabilidade, impedindo
a sua contaminação, quer por contato, quer por aspiração de água residual em caso de depressão.

MATERIAIS

As tubagens e acessórios à utilizar na rede de distribuição de água são:

- Tubagem e acessórios PPR PN20 à instalar nos ramais interiores da rede de água fria;
- Tubagem e acessórios PPR, à instalar nos ramais inteiores da rede de água quente;
- Tubagem e acessórios (Termofusão) em PPR PN20, ramal exterior de distribuição.

RA_AP_003_23_MD_R0
MARÇO 2024
Page 5 of 11
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

DISPOSIÇÕES CONSTRUTIIVAS

A tubagem interior das instalações sanitárias seguirá embutida nas paredes e quando suspensas na laje no
interior do tecto falso.
As uniões entre tubos e acessórios serão realizadas com soldadura por Termo-fusão e deverá ser sempre
efetuada com ferramenta apropriada e sem recurso a chama. Na instalação dos tubos e das ligações serão seguidas as
especificações técnicas do fabricante.
A rede de distribuição tem o seu traçado de acordo com o programaticamente estabelecido, de forma a satisfazer
as exigências de abastecimento às diferentes frações.
Assim, as redes desenvolver-se-ão em roço, embebidas em paredes com alturas definidas nas peças
desenhadas, com uma altura de instalação variável entre 0.60m e 2.20m, em relação a pavimento acabado.
A tubagem embebida nas paredes deverá contornar as portas e janelas e deverá ser assente retilineamente e
fixa por cunhas e abraçadeiras.
Todas as canalizações, peças acessórias e dispositivos a aplicar serão isentos de defeitos e obedecerão às
normas fixadas pelas entidades responsáveis. Todas as juntas serão executadas e conservadas de modo a
permanecerem estanques à água e ao ar.
As canalizações suspensas na laje, serão fixadas por suportes do tipo abraçadeiras antivibrátil, com diâmetros
de acordo ao diâmetro do ramal a instalar.
As canalizações serão identificadas consoante a natureza da água transportada de acordo com o sistema de
normalização vigente.
Em todos os ramais e/ou derivações serão instaladas válvulas de seccionamento, ficando estas em local visível,
acessível e de fácil identificação permitindo-se assim o isolamento de troços, mesmo que pequenos, para operações de
manutenção e reparação.
Sempre que possível, as canalizações de água serão assentes em plano superior ao das canalizações de esgoto
(caso haja) e afastadas destas, pelo menos 1 m, adotando-se proteções adequadas, devidamente justificadas, entre as
canalizações de água e as de esgoto.
Os circuitos de distribuição de água estão convenientemente pormenorizados nas peças desenhadas que
integram o projeto.

RA_AP_003_23_MD_R0
MARÇO 2024
Page 6 of 11
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

ELEMENTO DE BASE PARA O DIMENSIONAMENTO

O dimensionamento das redes de água fria e, no interior das instalações sanitárias, foi feito com base nos caudais
unitários atribuídos aos diferentes dispositivos de utilização e os respetivos diâmetros mínimos (Tabela 1).
Dispositivo Caudal mínimo (l/s) Diâmetro mínimo interior
(mm)
Lavatório individual 0,10 16
Chuveiro individual 0,15 16
Autoclismo de bacia de retrete 0,15 16
Urinol com Fluxômetro 0,50 26
Tabela 1- Caudais instantâneos e diâmetros mínimos dos aparelhos.

MÉTODO DE CÁLCULO

O dimensionamento efetuado para a determinação dos diferentes diâmetros da tubagem da rede de

abastecimento de água foi baseado nos caudais instantâneos de solicitação dos respetivos dispositivos de utilização,
empregando-se o método da curva de consumos prováveis para médio conforto, para determinação dos caudais de
cálculo.
Esta curva tem em conta os coeficientes de simultaneidade e fornece os caudais de cálculo em função dos caudais
acumulados tendo em conta a possibilidade do funcionamento não simultâneo da totalidade dos dispositivos de utilização.

DIMENSIONAMENTO HIDRÁULICO DA REDE

O diâmetro e traçado da rede serão os que consta nas peças desenhadas, apresentando-se na folha de cálculo
o respetivo cálculo hidráulico.
Obtidos os caudais de cálculo, a determinação dos diâmetros das canalizações tem por base critérios de
durabilidade da canalização e conforto acústico, mediante a limitação da velocidade de circulação, e ainda a limitação da
perda de carga da canalização em função do nível de conforto e da localização desta.
As velocidades de escoamento não devem ser excecionalmente baixas que permitam a formação de depósitos
nas canalizações e consequentemente de incrustações, nem demasiado elevadas que conduzam a fortes golpes de
aríete e vibrações na rede de distribuição. Assim limitou-se a velocidade de escoamento ao intervalo entre 0,5 e 2,0 m/s,
adotando-se de preferência o valor máximo de 1,5 m/s. O valor mínimo, de forma a evitar depósitos na tubagem e
incrustações e o valor máximo de forma a evitar grande desgaste do material, vibrações na rede, transmissão de ruído e
golpes de aríete.

RA_AP_003_23_MD_R0
MARÇO 2024
Page 7 of 11
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

Em conformidade com o artigo 87º do DR nº 23/95 de 23 de Agosto, as pressões de serviço nos dispositivos de
utilização devem situar-se entre 5 mCA a 60 mCA. A pressão mínima a garantir na rede é sobretudo condicionada pelo
aparelho localizado no ponto mais desfavorável da rede, onde se procura assegurar uma pressão mínima de 15 mCA.

VÁLVULAS

Estas destinam-se a impedir ou estabelecer a passagem de água em ambos os sentidos. Devem ser instaladas
nas seguintes localizações:
- Á entrada das compartimentações sanitárias e copa, em local acessível e manobrável pelos utilizadores;
- A montante dos termoacumuladores;
- A montante dos urinóis.

Estes dispositivos devem ser obrigatoriamente instalados nos seguintes locais:

- A montante dos equipamentos produtores e acumuladores de água quente;

MD 5. VERIFICAÇÃO E ENSAIOS
Conforme especificado pela EPAL no seu “Manual de Redes Prediais” deverão ser cumpridos os seguintes
procedimentos:

ENSAIOS DE CONTINUIDADE

A verificação de que o traçado da rede predial está de acordo com o aprovado pela EPAL é feita com as canalizações e
respetivos acessórios totalmente à vista.

ENSAIO DE ESTANQUICIDADE

Este ensaio pode ser conduzido por troços e após a montagem de todas as canalizações e órgãos da rede. As
canalizações, juntas e acessórios devem manter-se à vista, convenientemente travados e com as extremidades obturadas
e desprovidas de dispositivos de utilização. O ensaio é conduzido da seguinte forma:

RA_AP_003_23_MD_R0
MARÇO 2024
Page 8 of 11
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

ç
Ligação da bomba de ensaio com manómetro, localizada tão próximo quanto possível do ponto de

menor cota do torço a ensaiar;

Enchimento das canalizações por intermédio da bomba, de forma a libertar todo o ar nelas contido e garantir pelo
menos uma pressão igual a uma vez e meia a pressão máxima de serviço, com o mínimo de 900 KPa;
Leitura do manómetro da bomba, que não deve acusar redução durante um período de 24h;
Quando a redução de pressão indicada no manómetro for superior ao indicado, deve detetar-se o problema
associado, e resolvê-lo. Após a resolução do problema deve ser realizado novo ensaio,
Esvaziamento do troço ensaiado.

ENSAIO DE DESEMPENHO

O ensaio global de funcionamento de toda a rede predial é efetuado, através de simulações de consumos e, se
necessário, com recurso a manobra de válvulas.
Este ensaio deve abranger, em redes com baterias de contadores, a verificação da correspondência entre os locais
destinados aos contadores e as frações que abastecem.

LAVAGEM E DESINFECÇÃO DO SISTEMA

Os sistemas prediais de distribuição de água devem ser submetidos a uma operação e lavagem após instalados os
dispositivos de utilização, com o objetivo de desinfeção e retirada de todos os detritos existentes no interior das
canalizações, resultantes dos trabalhos de montagem.

RA_AP_003_23_MD_R0
MARÇO 2024
Page 9 of 11
AMPLIAÇÃO DA INDÚSTRIA EXPOCARNES, LDA
Execução
Rua Cemitério de Viana

MD 6. CASOS OMISSOS
Todas as peças deverão ser executadas de acordo com as peças escritas e desenhadas que constituem este projeto,
seguindo-se sempre toda a legislação em vigor e as boas normas de construção:
- Regulamento Geral dos Sistemas Públicos e Prediais de Distribuição de Água e Drenagem de Águas Residuais
(DR n.º 23/95 de 23/08/95);
- Manual de Redes Prediais da EPAL.

Em tudo o que se encontre eventualmente omisso, ou menos claro, serão cumpridas as disposições regulamentares
em vigor e o parecer da Fiscalização.

Luanda, aos 18 de março de 2024

____________________________________________

RA_AP_003_23_MD_R0
MARÇO 2024
Page 10 of 11
