Condicionador de Ar Residencial

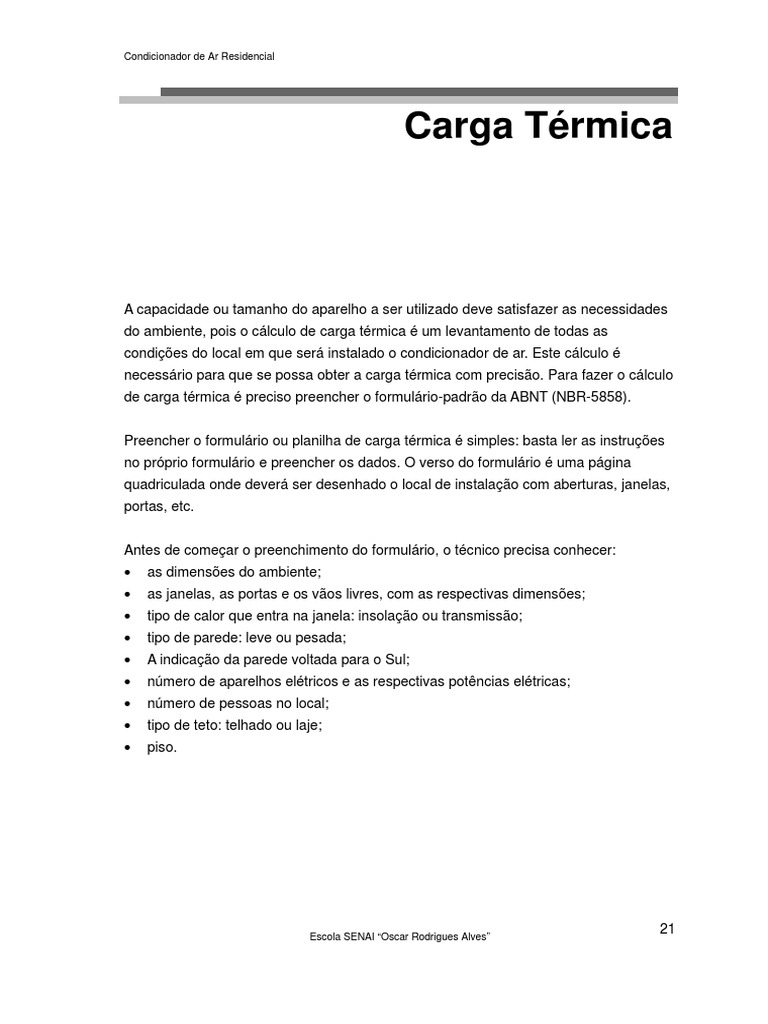

Carga Térmica

A capacidade ou tamanho do aparelho a ser utilizado deve satisfazer as necessidades

do ambiente, pois o cálculo de carga térmica é um levantamento de todas as
condições do local em que será instalado o condicionador de ar. Este cálculo é
necessário para que se possa obter a carga térmica com precisão. Para fazer o cálculo
de carga térmica é preciso preencher o formulário-padrão da ABNT (NBR-5858).

Preencher o formulário ou planilha de carga térmica é simples: basta ler as instruções

no próprio formulário e preencher os dados. O verso do formulário é uma página
quadriculada onde deverá ser desenhado o local de instalação com aberturas, janelas,
portas, etc.

Antes de começar o preenchimento do formulário, o técnico precisa conhecer:

• as dimensões do ambiente;
• as janelas, as portas e os vãos livres, com as respectivas dimensões;
• tipo de calor que entra na janela: insolação ou transmissão;
• tipo de parede: leve ou pesada;
• A indicação da parede voltada para o Sul;
• número de aparelhos elétricos e as respectivas potências elétricas;
• número de pessoas no local;
• tipo de teto: telhado ou laje;
• piso.

21
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Veja a seguir um modelo de formulário:

Formulário de Carga Térmica

22
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Esboço ou Planta do Local

É preciso medir, em metros, as paredes e aberturas do local; em seguida, representar

na folha quadriculada os contornos, isto é, as paredes e as aberturas, portas e janelas,
bem como determinar a orientação solar, indicando ao lado Norte com uma seta.

Esboço ou planta do local

23
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Janelas: Insolação

Janelas (insolação)

Inicialmente, você calcula a área de cada janela. Lembre-se de que, para fazer isso, é
necessário multiplicar a medida da largura de janela pela medida da altura. Assim, por
exemplo se a janela estiver 2,00m de largura por 2,50m de altura, você multiplica
2 x 2,50 e obtém 5,00 m².

Se houver mais de uma janela no recinto, e elas estiverem na mesma parede e,

portanto, na mesma posição em relação ao Sol, você soma todas as áreas das janelas
dessa parede que você calculou.

No croqui que você desenhou no papel, existem três janelas que estão em paredes
diferentes em relação à direção do Sol. Após calcular as respectivas áreas e antes de
transportar os valores para planilha, é necessário somar as áreas das duas janelas que
estão na mesma parede.

Assim, na parede voltada para o norte, você tem uma janela de 5m². Na parede voltada
para oeste, você tem duas janelas com uma área somada de 10m². Esses valores são
transportados para o formulário nas linhas Norte e Oeste.

Esses dois valores que você anotou serão agora multiplicados pelos fatores de
multiplicação ( colunas A, B ou C ), de acordo com a condição da janela em relação ao
sol. O resultado, você escreve na coluna D. No nosso exemplo, as janelas têm
cortinas. Assim, a área da janela na parede norte terá como fator de multiplicação 480
24
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

e a área das janelas da parede Oeste terá como fator de multiplicação 920. Seu
formulário ficará assim:

Preenchendo o campo: Janelas Insolação

Agora, você considere somente o maior valor e escreva o resultado na coluna Kj/h (lê-
-se: quilo Joule/hora).

O que você calculou até aqui, refere-se ao calor recebido diretamente do sol pelas
janelas (Insolação pelas Janelas).

No formulário, observe que as janelas voltadas para o sul têm o fator de correção igual
a 0 (zero), pois não recebem insolação. É o mesmo caso das janelas constantemente
sombreadas por construções adjacentes e que, por isso, são consideradas como
sendo voltadas para o sul já que não recebe insolação direta. Nesse caso, também, o
fator de multiplicação é 0 (zero).

Janelas (condução, convecção)

O que você vai ter que considerar, agora, é o calor ganho por condução através de
todas as janelas. Isso tem relação com a quantidade das janelas e a espessura do
vidro dessas mesmas janelas. Nesse cálculo já não se considera o fator insolação
(direção do Sol) e as áreas de todas as janelas são somadas. Vamos supor, então, que
as três janelas (15m²) estejam dotadas de vidro comum. O fator de multiplicação,
nesse caso é 210. O formulário ficará assim

25
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Janelas Transmissão

Paredes

O dado seguinte refere-se às paredes. Você deve calcular a área das paredes,
incluindo portas (que devem sempre estar fechadas em ambientes climatizados), mas
excluindo as janelas, porque elas já estão calculadas nos itens 1 (Janelas–insolação) e
2 (Janelas – Transmissão).

Além disso, você deve verificar se há paredes:

• externas voltadas para o Sul. Isso você faz consultando o croqui que você
desenhou na folha;
• constantemente sombreadas por prédios que ficam próximos. Essas devem ser
consideradas como se estivessem voltadas para o Sul;
• contíguas a ambientes com condicionadores de ar, pois essas não devem ser
consideradas. No desenho do nosso exemplo, não há parede externa voltada para
o Sul, e a parede Leste fica ao lado de um ambiente com condicionador de ar.

Calculando:
• Parede Norte: 4 x 3,2 = 12,8m²;
• Desse valor (12,8) subtrai-se a área da janela (2 x 2,5 = 5m²): 12,8 – 5 = 7,8m²;
• Parede Leste (interna): não é considerada pois é contígua a um ambiente
condicionado;
• Parede Oeste: 8 x 3,20 = 25,6m².

Desse valor (25,6) subtrai-se a área das duas janelas (5 + 5 = 10m²): 25,6–10 =
15,6m².

26
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Resumindo:
• Paredes externas (Norte e Oeste) = 7,8m² + 15,6m² = 23,4m²;
• Paredes internas (somente parede Sul, pois a parede Leste não será considerada)
= 12,8m². Lembre-se de que se existir alguma parede constantemente sombreada
por construções adjacentes, estas não devem ser consideradas já que isso é como
se a parede fosse voltada para o Sul;
• Todos estes valores são transportados para a planilha e depois multiplicados pelo
fator de multiplicação correspondente. Observe que, para as paredes externas, os
fatores de multiplicação correspondem ao tipo de parede:
− Leve (menos de 15cm): fatores de correção 55 (direção sul) ou 84 (outras direções)
− Pesada (15cm, ou mais): fatores de correção 42 (direção sul) ou 50 (outras
direções)

No nosso exemplo, consideramos as paredes externas como sendo leves. O resultado

é anotado na coluna Kj/h. Na planilha, teremos, então:

Paredes

Teto

O item seguinte na planilha refere-se ao teto. Você deverá calcular sua área e
classificá-lo segundo os seguintes tipos:
• Laje exposta ao Sol (sem isolação);
● Laje exposta ao Sol (com isolação térmica de 2,5cm ou mais);
● Entre andares;
● Sob telhado sem isolação;
● Sob telhado com isolação.

Em nosso exemplo apresentado a área do teto é 32m² (4x8). Lembre-se de que essa
sala está no segundo andar de um prédio. Sua planilha ficará assim:

27
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Teto

Piso

O próximo item da planilha é o piso. Se ele estiver diretamente sobre o solo, não
deverá ser considerado. No nosso exemplo, trata-se de uma sala no segundo andar,
portanto, a área de 32m² será mutiplicada pelo fator 55:

Piso

Até agora, reunimos os dados sobre as fontes de calor externo. Os próximos itens
referem-se às fontes de calor interno, ou seja: as pessoas, iluminação artificial,
aparelhos elétricos.

Números de pessoas

O item 6, por exemplo, refere-se ao número de pessoas que freqüentam o ambiente no

qual o condicionador de ar será instalado.
No nosso exemplo, vamos considerar que se trata de um escritório no qual trabalham 4
pessoas. A planilha ficará assim:

Pessoas

28
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Iluminação e aparelhos elétricos

Outra fonte de calor interno, como já vimos, são as lâmpadas, os motores, os

aparelhos elétricos. No escritório de nosso exemplo existem:
• Quatro luminárias com duas lâmpadas fluorescentes de 40 watts cada uma,
totalizando 330W;
• Quatro computadores: 800W;
• Uma impressora: 55W;
• Uma cafeteira elétrica: 450W;
• Um aparelho de fax: 30W;
• Uma copiadora: 300W;
• Total = 320 + 800 + 55 + 450 + 30 + 300 = 1955W.

Transportando os valores para a tabela e multiplicando pelos respectivos valores,

temos:

Iluminação e Aparelhos

Portas e vãos

As portas e vãos, sempre abertos para ambientes nos quais não há aparelho
condicionador de ar, são considerados neste item. Portanto, sua área deve ser
calculada.
Se o vão for de largura superior a 1,50m, aberto para um ambiente não–condicionado,
ele precisa ser considerado nesse cálculo.
No nosso exemplo, o ambiente vizinho para onde a porta se abre, é condicionado,
portanto essa porta não será considerada. Observe a planilha:

Portas e vãos

29
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Após fazer todos os cálculos parciais, deve-se somar todos os resultados obtidos. Esse
subtotal é lançado na coluna Kj/h. No nosso exemplo, o resultado dessa soma é.
9200 + 3150 + 1965,6 + 422,4 + 1760 + 1760 + 2520 + 7820 = 28598 KJ/h.

Subtotal

Esse resultado deve, então, ser multiplicado pelo fator climático da região.

Fator climático

O Brasil é um país muito grande e suas regiões apresentam condições climáticas

diferentes entre si. Por isso, foram calculados coeficientes de correção, chamados de
fator geográfico para cálculo de carga térmica de resfriamento, correspondentes a cada
uma das regiões climáticas do país. Veja os coeficientes e sua distribuição no mapa a
seguir:

30
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

Fator Climático

Localizada na cidade de São Paulo, o fator de correção é 0,85. O resultado é:

Carga Térmica Final

31
Escola SENAI “Oscar Rodrigues Alves”
Condicionador de Ar Residencial

E o formulário totalmente preenchido ficará assim:

Formulário Completo

32
Escola SENAI “Oscar Rodrigues Alves”
