Solução de Problemas

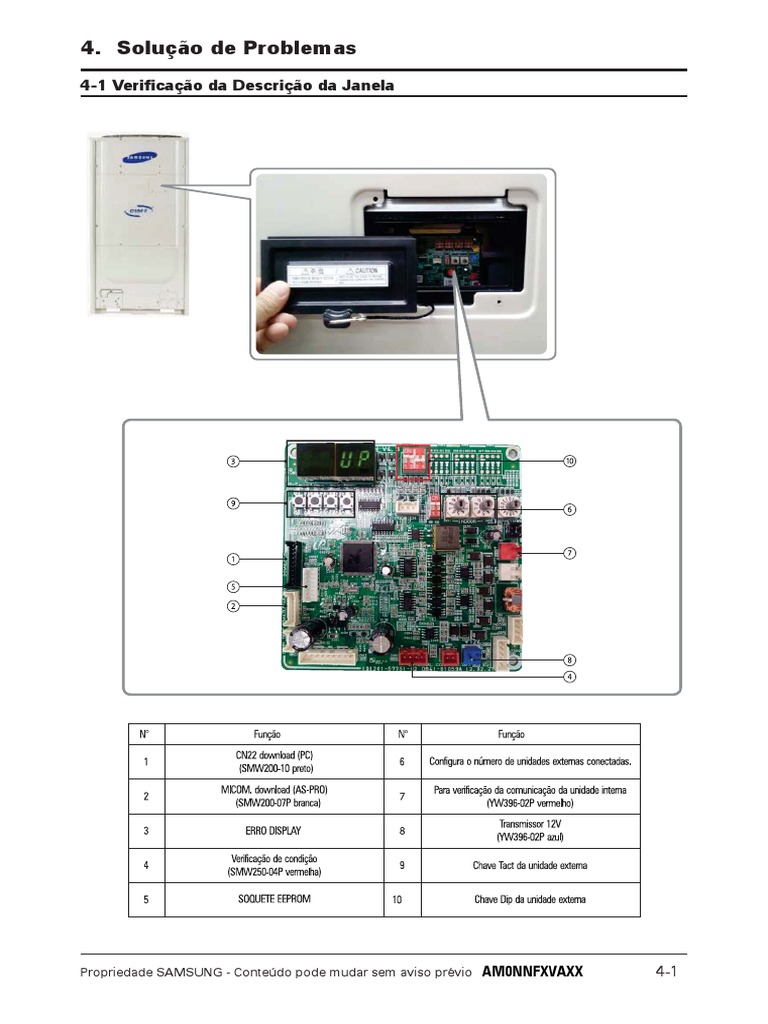

4-1 Verificação da Descrição da Janela
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-1
Solução de Problemas
4-2 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Teste de Operação
Depois da instalação inicial, operação estável por certo período de tempo limitado às condições de operação.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-3
Solução de Problemas
4-4 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Modelo de Aquecimento: Temperatura externa superior a 59°F / início do teste de operação de refrigeração.
Temperatura externa inferior a 59°F / início do teste de operação de aquecimento.
Bloqueie o relé do trifásico da PCB do Inversor após conectar a energia e pelo compressor a tensão CC estará sendo
descarregada.
- As tensões CC de INV1 e INV2 durante o modo de descarga serão exibidas alternadamente.
- Exibição do modo de descarga (Gire a exibição de três páginas, como mostrado a seguir.)
“K” “A” “ “ Tensão 1 DC Link (Por ex.: exibição de 120[V]0 1 2 0)
Tensão 2 DC Link (Por ex.: display 120[V]0 1 2 0) “K” “A” “ “ Tensão 1 DC Link
Descarga está completa, a potência das PCBs do Inversor e do Ventilador estarão sendo bloqueadas, função de comuni-
cação está bloqueada, ocorrerá E206.
Se desejar novamente a operação, depois de completar o modo de descarga: Reinicialize depois de pressionar a tecla
K3 para reinicializar ou reinicializar a potência.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-5
Solução de Problemas
4-6 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
4-2-3 Método Display Numérico (unidade externa, MCU, controle remoto cabo,
montagem parede, etc.)
Como exibir Código de Erro Integrado
Método de exibição de erro ocorridos na N° do erro endereço da unidade E471 A002 E471 A002
unidade interna. interna N° do erro, exibição repetida
Método de exibição de erro ocorridos na unid. N° do erro endereço da unidade E471 U200 E471 U200
externa e outros métodos de exibição de erro. externa N° do erro, exibição repetida E206 C001 E206 C001
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-7
Solução de Problemas
Código Explicação
Erro de comunicação da unidade interna.Ela não consegue receber quaisquer dados da unid. externa.
Erro de comunicação entre as unidades interna e externa. Exibição na unidade interna.
Erro devido configuração repetida de endereço (quando dois ou mais dispositivos têm o mesmo endereço
na rede).
Erro no sensor de temperatura interna da unidade interna (aberto ou curto).
Erro no sensor EVA IN da unidade interna (aberto ou curto).
Erro no sensor EVA OUT da unidade interna (aberto ou curto).
O sensor de temperatura EVA IN da unidade interna está destacado da tubulação EVA IN.
O sensor de temperatura EVA OUT da unidade interna está destacado da tubulação EVA OUT.
Sensores entrada/saída Trocador de Calor da unidade interna estão destacados.
Erro de realimentação de rotação do ventilador de limpeza da unidade interna.
Erro devido à EEV aberta na unidade interna (2a detecção)
Erro devido à EEV fechada na unidade interna (2a detecção)
Erro na chave bóia da unidade interna (2a detecção)
Erro de realimentação de rotação da unidade interna.
Erro do modo de operação misturada da unidade interna; quando a unidade externa está iniciando o
funcionamento em refrigeração (ou aquecimento) e algo na unidade interna está tentando funcionar no
modo aquecimento (ou refrigeração).
Erro EEPROM do MICOM (Problema físico de peças/circuito)
Entrada de opção do controlador remoto da unidade interna está incorreto ou faltando.
Erro de dados EEPROM da unidade externa.
Abertura simultânea de refrigeração/aquecimento da V/V SOL MCU (1a detecção)
Abertura simultânea de refrigeração/aquecimento da V/V SOL MCU (2a detecção)
Erro cruzado de fiação entre os cabos de comunicação e potência da unidade interna.
Erro de conecção ou problema no SPi.
Sem mudanças de temperatura na EVA IN durante inspeção de tubulação ou mudanças de temperatura
são observadas na unidade interna com endereço errado.
Sem mudanças de temperatura na EVA OUT durante inspeção de tubulação ou mudanças de temperatura
são observadas na unidade interna com endereço errado.
Erro devido a fusível térmico desconectado na unidade interna.
4-8 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Código Explicação
Erro de comunicação em todas PBAs dentro da Caixa Controles da unidade externa, erro do cabo de
comunicação.
E206-C001: Erro de comunicação PBA do Roteador / E206-C002: Erro de comunicação PBA Vent. /
E206-C003: Erro de comunicação PBA do INV1 / E206-C004: Erro de comunicação PBA do INV2.
Quando uma única unidade interna usa duas portas MCU que não estão em série.
Se a chave rotativa (na MCU) para configuração de endereço da unidade interna tiver 3 ou mais do
mesmo endereço.
Quando o n° total de unidades internas especificadas à MCU é o mesmo n° atual de unidades
internas instaladas, mas há uma unidade interna não instalada embora esteja especificada à MCU.
Quando o n° de MCU não está corretamente ajustado na unidade externa ou quando duas ou mais
MCUs estavam instaladas e algumas delas têm o mesmo endereço.
Quando duas MCUs diferentes têm o mesmo valor de endereço na chave rotativa.
Quando a unid. interna não está instalada numa porta MCU, mas a chave na porta está ajustada em On(ativa).
Quando a unid. interna está conectada numa porta MCU, mas a unid. interna está especificada à
uma MCU e a chave na porta está ajustada em Off (desabilitada).
Quando há pelo menos um ou mais números atuais de conexões de unidade interna comparados
ao número de unidades internas especificadas à MCU.
Erro no sensor de temperatura localizado na entrada do intercooler da MCU (curto ou aberto).
Erro no sensor de temperatura localizado na saída do intercooler da MCU (curto ou aberto).
Erro no sensor de temperatura externa da unidade externa (curto ou aberto).
Erro no sensor de temperatura COND OUT da unidade externa principal (curto ou aberto).
Sensor COND OUT destacado.
Erro no sensor de temperatura de descarga do compressor 1 (curto ou aberto).
Erro no sensor de temperatura de descarga do compressor 2 (curto ou aberto).
Sensor de temperatura de descarga do compressor 1 destacado do suporte do sensor na tubulação.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-9
Solução de Problemas
Código Explicação
Erro do sensor de temp. de tubulação camada dupla/tubulação líquido(troc. de calor sub) (aberto/curto)
4-10 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Código Explicação
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-11
Solução de Problemas
Entrada de Potência
Sim
Operação normal
4-12 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Fase reversa/detecção de falha de fase (unidade externa usando 3-fases)- exibição E425 para problemas
E425 Tabela ##
Tecla ##
1) Verifique se a potência para fase L1(R) – L2(S) / fase L1(R) – L3(T) / fase L2(S) – L3(T).
2) Quando houver algum terminal sem tensão normal, verifique a potência externa do condicionador de ar e tome as
medidas apropriadas.
3) Se a potência trifásica estiver normal, verifique a fase da linha de potência com um medidor trifásico. Se ele
mostrar fase reversa, troque a conexão atual da linha de potência.
4) Terminado o descrito acima, pressione a chave de reinicialização (K3) e verifique novamente a potência.
5) Verifique a conexão e fiação do fusível da PCB EMI.
6) Se o mesmo problema ocorrer durante a segunda verificação, verifique a PCB do inversor.
• Quando houver uma conexão errada de linha na fase N (quando uma das R, S e T estiver trocada com a fase
CUIDADO
N), será ativada a função proteção de potência para exibir E425 ou desligar a potência. Se isso ocorrer, não
é defeito da PCB de potência; verifique a fase das linhas de potência antes de substituir a PCB.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-13
Solução de Problemas
1. Dependendo se uma unidade externa é a principal(master) ou sub, há algumas diferenças no que for exibido.
1) Unidade Master
•Quando a potência está ativada, o MICOM da unidade externa tenta se
comunicar com unidades internas que estejam conectadas à sua linha
de comunicação (F1/F2).
•No display, as duas partes exibidas na parte esquerda, mostram o
endereço principal das unidades internas com as quais as unidades
externas estão tentando se comunicar, em ordem sequencial. (ex.:
0,1,2~63)
•No display, as duas partes exibidas na parte direita, mostram o
endereço principal das unidades internas que se comunicaram com
sucesso, com as unidades externas. (ex.: 0,1,2~63) Partes do display
•Se o número de unidades internas configuradas pela unidade externa de uma unidade externa
não estiver em acordo com o número de unidades internas que tiveram
sucesso na comunicação então as quatro partes exibidas exibirão
E201.
2) Unidade Sub (Secundária(Slave))
•Exibe o endereço do MICOM da PBA Principal dentro da unidade sub que
está conectada a unidade Master, em ordem sequencial (ex.: C9, CA,
CB, CC, CD, CE, DF).
2. O número de unidades internas conectadas a unidade externa pode ser configurado por meio da chave de
configuração para a quantidade de instalação de unidade interna.
4-14 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Display da unidade externa PCB Principal não tem alimentação de energia (7-seg não piscam).
Método de julgamento Detectar a alimentação da PCB do Roteador e fiação de conexão.
• Fiação do conector da PCB do Roteador tem defeito e não há conexão.
Causa do problema • PCB Principal defeituosa.
• PCB do Roteador defeituosa.
• Funcionamento da chave de alta pressão.
1. Causa do problema
Entrada de Potência
Sim
Sim
Sim
Não
Confirme piscar do LED na PCB do Roteador? Verifique se há curtos na PCB do Roteador.
Substitua a PCB do Roteador.
Sim
Sim
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-15
Solução de Problemas
4-16 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
No caso de erro de comunicação, siga os requisitos essenciais abaixo antes de trocar PCB.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-17
Solução de Problemas
4-18 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-19
Solução de Problemas
4-20 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-21
Solução de Problemas
4-22 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-23
Solução de Problemas
4-24 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-25
Solução de Problemas
4-26 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-27
Solução de Problemas
4-28 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-29
Solução de Problemas
4-30 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-31
Solução de Problemas
4-32 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-33
Solução de Problemas
4-34 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-35
Solução de Problemas
4-36 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-37
Solução de Problemas
4-38 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-39
Solução de Problemas
4-40 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-41
Solução de Problemas
4-42 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-43
Solução de Problemas
4-44 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-45
Solução de Problemas
4-46 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-47
Solução de Problemas
4-48 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-49
Solução de Problemas
2. Método de Inspeção
1) Refira-se à Figura 1 e Tabela 1, respectivamente para as medidas do valor da resistência e valor da tensão do diodo.
2) De acordo com o critério da Tabela 1, determine se há falha do IPM.
4-50 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-51
Solução de Problemas
4-52 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-53
Solução de Problemas
4-54 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
2. Método de Inspeção
1) Refira-se à Figura 1 e Tabela 1, respectivamente para as medidas do valor da resistência e valor da tensão do diodo.
2) De acordo com o critério da Tabela 1, determine se há falha do IPM.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-55
Solução de Problemas
4-56 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-57
Solução de Problemas
4-58 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-59
Solução de Problemas
1) Como diagnosticar
1) Durante o funcionamento de refrigeração (deve satisfazer cada uma das seguintes condições por mais de 20 minutos)
2) Durante o funcionamento de aquecimento (deve satisfazer cada uma das condições abaixo por mais de 20 minutos)
- Quando mais de duas(2) unidades internas estão na operação de aquecimento Thermo ativa.
- Quando a média de pressão alta estiver acima de 25 kg/cm2G
- Cinco(5) minutos após término da Partida Segura (Safety Start).
- Manter a condição T(Eva_in)<T(ambiente)+3°C e T(Eva_out)<T(ambiente)+3°C das unidades internas por mais
de cinco(5) minutos).
2) Como verificar
1) Verifique se a fiação da válvula de expansão eletrônica está corretamente conectada na PCB da unidade interna.
2) Verifique se a bobina da válvula de expansão eletrônica está corretamente conectado no gabinete principal.
3) Verifique, a olho nu, se há corrosão na superfície do enrolamento da válvula de expansão eletrônica e então, verifique
a resistência entre cada terminal para detectar alguma quebra de fio ou curto-circuito.
4) Pressione a tecla RESET (K3) da unidade externa para verificar se o mesmo erro ocorre.
- No caso de problema de fechamento, funcione a unidade interna na qual o erro tenha ocorrido.
- No caso de problema de abertura, não funcione a unidade interna na qual o erro tenha ocorrido.
5) Se não houver nenhum problema com os itens acima mencionados, substitua a válvula de expansão eletrônica da
unidade interna com problema.
- Como a substituição de uma válvula de expansão eletrônica é complexa que requer coleta de refrigerantes de todos
os sistemas, certifique-se ao fazer a verificação dos itens acima, antes da substituição.
4-60 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-61
Solução de Problemas
Fase reversa, detecção de falha de fase (unidade externa usando 3-fases)- exibição E425 com problemas
1. Quando energia está ativada, verifique a condição de potência usada para compressor alimentado por trifásico.
Quando a ordem do trifásico L1(R) - L2(S) - L3(T) está mudada(fase reversa) ou há uma fase que não recebe potência
(sem fase) e nenhuma potência está presente. O condicionador de ar permanece em condições normais.
Tecla de reinicialização
Display E425
• Quando houver uma conexão errada de linha na fase N (quando uma das R, S e T estiver
trocada com a fase N), o DVM PLUS IV ativará a proteção de potência para exibir E425 e
desligará a potência em 1 minuto.
Se isso ocorrer, não é defeito da PCB de potência; verifique a fase das linhas de potência antes
de substituir a PCB.
4-62 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
1. Para o módulo display da unidade externa, há diferenças no que for exibido dependendo se a unidade externa
relevante for a principal(master) ou sub unidade.
1) Unidade Master
•Quando a potência está ativada, o MICOM da unidade externa tenta se
comunicar com a unidade interna que estejam conectada à sua linha de
G2 b c e d G2 b c e d
comunicação (F1/F2).
•No display, as duas partes exibidas na parte esquerda, mostram o
endereço principal das unidades internas com as quais as unidades
externas estão tentando se comunicar, em ordem sequencial. (ex.:
0,1,2~63) g a f G1 g a f G1
•No display, as duas partes exibidas na parte direita, mostram o
endereço principal das unidades internas que se comunicaram com SEG1 SEG2 SEG3 SEG4
2. O número de unidades internas conectadas a unidade externa pode ser configurado por meio da chave de
configuração para a quantidade de instalação de unidade interna.
3. Quando houver discrepância entre o número de instalação de unidades internas pela chave de configuração e o
número de unidades internas detectado no processo de rastreio, E210 e U200 serão exibidos em sequência.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-63
Solução de Problemas
4-64 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-65
Solução de Problemas
4-66 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-67
Solução de Problemas
4-3-46 Erro de configuração de seção do ramo MCU - ajuste como sendo usada
sem conexão à uma unidade interna
4-68 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-69
Solução de Problemas
4-70 AMNNNFXVAXX Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio AM0NNFXVAXX 4-71
