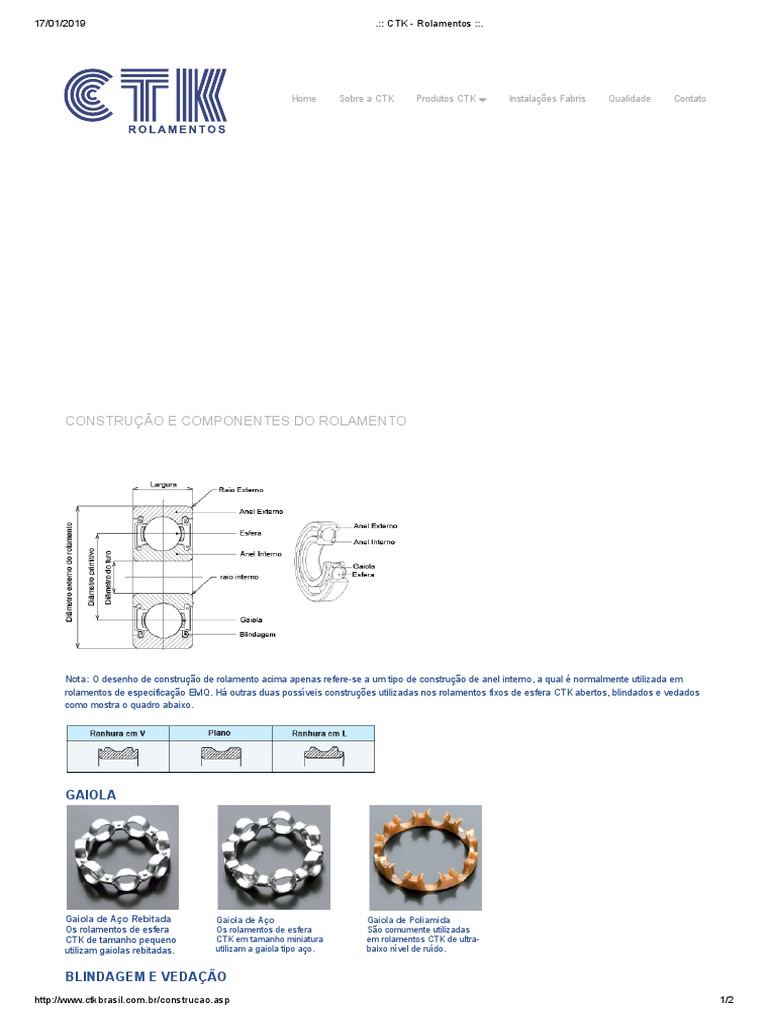

CONSTRUÇÃO E COMPONENTES DO ROLAMENTO

Nota: O desenho de construção de rolamento acima apenas refere-se a um tipo de construção de anel interno, a qual é normalmente utilizada em
rolamentos de especificação EMQ. Há outras duas possíveis construções utilizadas nos rolamentos fixos de esfera CTK abertos, blindados e vedados
como mostra o quadro abaixo.

GAIOLA

Gaiola de Aço Rebitada Gaiola de Aço Gaiola de Poliamida

Os rolamentos de esfera Os rolamentos de esfera São comumente utilizadas
CTK de tamanho pequeno CTK em tamanho miniatura em rolamentos CTK de ultra-
utilizam gaiolas rebitadas. utilizam a gaiola tipo aço. baixo nível de ruído.

BLINDAGEM E VEDAÇÃO
http://www.ctkbrasil.com.br/construcao.asp 1/2
17/01/2019 .:: CTK - Rolamentos ::.

Modelo Blindado Modelo Vedado

TIPO
Modelo s/Contato Modelo s/Contato Modelo de Contato Modelo de Baixo Torque

CTK ZZ 2RZ 2RS 2RW

NSK ZZ VV DDU DDW

NTN ZZ LLB LLU LLH

Nachi ZZ NKE NSE -

Construção O anel externo A construção básica é a

incorpora uma borracha O anel externo incorpora mesma do tipo RS, mas
A placa de aço da sintética moldada a uma uma borracha sintética especialmente desenhada
blindagem é fixada no placa de metal; a borda moldada a uma placa de com um bico na borda da
lado externo do anel; o dessa vedação é metal; a borda da vedação vedação com a finalidade
anel interno possui uma alinhada com uma entra em contato com a de prevenir a penetração
ranhura em V. ranhura em V ao longo ranhura em V ao longo da de material externo.
da superfície do anel superfície do anel interno. Construção para baixo
interno torque.
Torque Baixo Baixo Consideravelmente alto Médio

Resistência à poeira Muito boa Melhor que o ZZ Excelente Muito melhor que 2RZ

Resistência à água Pouca Pouca Muito boa Muito boa

Capacidade para alta Limitada pelo contato da
Mesma do tipo aberto Mesma do tipo aberto Muito melhor que 2RS
rotação vedação
Faixa de temperatura
Depende do lubrificante -25~120 -25~120 -25~120
permitida

Nota:

1. Essa tabela mostra os modelos de blindagem dupla e vedação dupla, porém modelos com blindagem e vedação unilaterais também estão
disponíveis.

2. Essa tabela apenas refere-se a um tipo de construção de anel interno, a qual é usualmente aplicada em rolamentos EMQ, porém há outros dois tipos
de construção de anel interno que são largamente aplicados nos rolamentos fixos de esfera CTK abertos, blindados e vedados. Para detalhes, por favor
entre em contato com o nosso departamento técnico.
