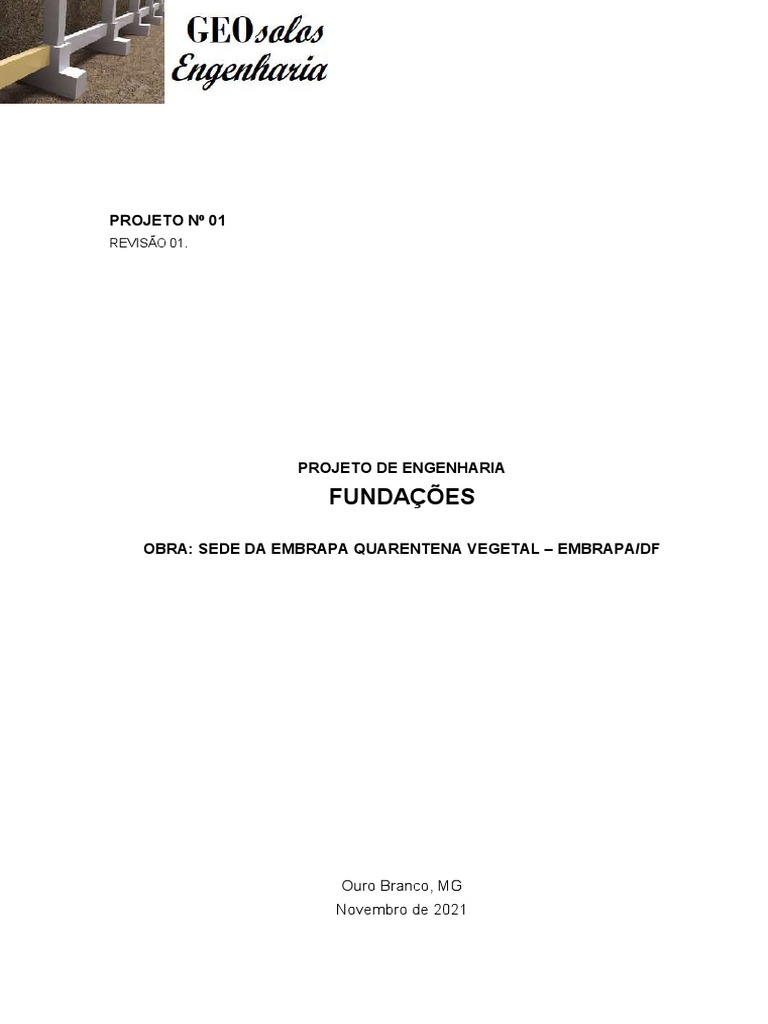

PROJETO Nº 01

REVISÃO 01.

PROJETO DE ENGENHARIA

FUNDAÇÕES

OBRA: SEDE DA EMBRAPA QUARENTENA VEGETAL – EMBRAPA/DF

Ouro Branco, MG
Novembro de 2021
PROJETO Nº 01
REVISÃO 01.

PROJETO DE ENGENHARIA

FUNDAÇÕES

Preparado para:

Tales Moreira de Oliveira

Doutor em Engenharia Civil

Universidade Federal de São João Del-Rei, Campus Alto Paraopeba

Elaborado por:

Alexia de Oliveira Rabelo – 154150006

Amanda Oliveira Azevedo – 174100026

Matheus Morais Ramos – 174100006

INDICE DE FIGURAS

Figura 1 – Áreas de influência dos furos de sondagem ........................... 7

Figura 2 – Tabela do coeficiente de forma (Ip) ....................................... 13
Figura 3 – Modulo de elasticidade do solo ............................................. 13
Figura 4 – Tabela para obter o coeficiente de Poisson .......................... 14
Figura 5 – Distorções angulares e danos associados. .......................... 15
ÍNDICE DE TABELAS

Tabela 1 – Numeração dos pilares ........................................................... 4

Tabela 2 – Tensões admissíveis do solo .................................................. 9
Tabela 3 – Dimensões adotadas para as sapatas .................................. 11
Tabela 4 – Recalques totais nas sapatas................................................ 15
Tabela 5 – Recalques totais nas sapatas e diferenciais entre as
sapatas .................................................................................. 17
 SUMÁRIO

INDICE DE FIGURAS ............................................................................... III

ÍNDICE DE TABELAS ..............................................................................IV

1. APRESENTAÇÃO ............................................................................... 1

2. O PROJETO ........................................................................................ 1

3. REFERÊNCIAS NORMATIVAS ........................................................... 3

4. PARÂMETROS DE PROJETO ............................................................ 3

4.1 Informações preliminares ............................................................ 3
4.2 Projeto ......................................................................................... 4
4.3 Cargas Solicitantes...................................................................... 6
4.4 Escolha do tipo de fundação ....................................................... 6
4.5 Área de influência dos furos de sondagem (SPT) ....................... 7

5. CÁLCULO DA CARGA ADMISSÍVEL ................................................. 8

5.1 Métodos Semi-empíricos estatísticos .......................................... 8
5.2.1 Método de Teixeira (1996) ................................................ 8
5.2 Resultado da Tensão admissível do solo .................................... 8

6. DIMENSIONAMENTO GEOTÉCNICO DAS FUNDAÇÕES ................ 9

7. ANÁLISE DOS RECALQUES ........................................................... 13

8.1 Teoria da Elasticidade ............................................................... 13
8.2 Recalque diferenciais: ............................................................... 14

8. CONSIDERAÇÕES FINAIS ............................................................... 19

1. APRESENTAÇÃO

A fundação, constitui do elemento estrutural e geotécnico que transmite

as cargas da superestrutura para o terreno (cargas essas da super-estrutura,
vedação, acabamentos e cargas acidentais), e que recebe o nome de
infraestrutura na engenharia, por ser a parte da estrutura localizada abaixo do
nível do solo.

Um projeto bem elaborado tem como requisitos fundamentais dar ao

empreendimento estabilidade, pequenas deformações e durabilidade, evitando
assim danos estéticos, funcionais e estruturais, e garantindo uma longa vida útil.
Evitando danos a edificação como trincas, fissuras excessivas, ou mesmo
ruptura de elementos estruturais, ocasionados por problemas de recalque de
fundações.

A escolha do tipo de fundação a ser projetada leva em consideração a

finalidade a qual o projeto vai ser executado, as dimensões, capacidade de
suporte de acordo com o peso projetado, dentre outras informações. Dados
esses que serão validados s baseando na norma da ABNT NBR 6122/2019.

2. O PROJETO

O projeto de fundação em questão, trata-se da ampliação da sede da

Embrapa, com construção de uma guarita, subestação, casa de gás, cabine de
medição e bloco 3, na Asa Norte em Brasília DF. O projeto estrutural
apresentado pelo cliente apresenta 62 pilares dispostos conforme o mapa de
carga e alocação.

Para o estudo do solo em questão foram realizadas 3 sondagens

dispersas e atendendo a NBR 8036/1983 para áreas até 600m². E a partir desses
dados levantando o melhor tipo de fundação a ser executada, visando critérios
técnicos, construtivos, de segurança e viabilidade econômica.

Para se orientar e ter o pleno entendimento do projeto elaborado, as

pranchas conforme abaixo:

1
 Prancha 01 – Gabarito dos pilares, furos de sondagem e
especificação do solo;
 Prancha 02 – Bloco 3
o Planta de locação das sapatas;
o Quadro resumo de dimensões das sapatas e detalhe tipo 3d
das sapatas;
o Detalhamento das sapatas;
 Prancha 03 – Bloco 3 – forma baldrame;
o Planta de fôrma do baldrame e detalhe das vigas baldrame;
 Prancha 04 – Guarita;
o Planta de locação das sapatas;
o Quadro resumo de dimensões das sapatas e detalhe tipo 3d
das sapatas;
o Detalhamento das sapatas;
o Planta de fôrma do baldrame e detalhe das vigas baldrame;
 Prancha 04 – Subestação;
o Planta de locação das sapatas;
o Quadro resumo de dimensões das sapatas e detalhe tipo 3d
das sapatas;
o Detalhamento das sapatas;
o Planta de fôrma do baldrame e detalhe das vigas baldrame;
 Prancha 05 – Casa de gás;
o Planta de locação das sapatas;
o Quadro resumo de dimensões das sapatas e detalhe tipo 3d
das sapatas;
o Detalhamento das sapatas;
o Planta de fôrma do baldrame e detalhe das vigas baldrame;
 Prancha 06 – Cabine de medição
o Planta de locação das sapatas;
o Quadro resumo de dimensões das sapatas e detalhe tipo 3d
das sapatas;
o Detalhamento das sapatas;
o Planta de fôrma do baldrame e detalhe das vigas baldrame;

2
3. REFERÊNCIAS NORMATIVAS

Para elaboração do projeto foram usados como apoio as normas técnicas

para o desenvolvimento do projeto de fundação abaixo:
 ABNT NBR 6118/2014 – Projeto e execução de obras de concreto
armado;
 ABNT NBR 8036/1983 – Programação de sondagens de simples
reconhecimento dos solos para fundações de edifícios;
 ABNT NBR 6122/2019 – Projeto e execução de fundações;
 ABNT NBR 6484/2001 – Sondagens de simples reconhecimento com
SPT;
 ABNT NBR 9062/2006 – Projeto e execução de estruturas de concreto
pré-moldado.

4. PARÂMETROS DE PROJETO

4.1 Informações preliminares

As características geológico-geotécnicas do subsolo foram caracterizadas

através de 3 (três) furos de sondagem que foram executados, designados por
SP-01, SP-02 e SP-03, como indica o Relatório geotécnico em anexo elaborado
pela empresa Mísula Engenharia. Constatou-se a partir da análise destes laudos
a presença de três camadas de solo distintas ao longo da profundidade
perfurada, sendo elas a partir da superfície:

 SP-01
 ATERRO em argila pouco siltosa com areia fina e
pedregulhos esparsos muito mole, cor marrom;
 ARGILA pouco siltosa com areia fina e pedregulhos de mole
a rija, cor marrom variegada;
 SILTE pouco argiloso com areia fina, duro, cor roxa
variegada.
 SP-02
 ATERRO em argila pouco siltosa, com areia fina e
pedregulhos esparsos, cor marrom;

3
  ARGILA pouco siltosa com areia fina e pedregulhos media,
cor marrom variegada;
 SILTE pouco argiloso com areia fina, de rijo a duro, cor
variegada.
 SP-03
 Superfície apresentando pedregulhos esparsos;
 SILTE pouco argiloso com areia fina de médio a duro, cor
variegada.

De acordo com a topografia do terreno fornecido pelo cliente orientou se

a profundidade de assentamento das sapatas a profundidades diferentes, a partir
do nível do terreno apresentado:
 Casa de gás a 1,0m de profundidade;
 Subestação a 2,5m de profundidade;
 Bloco 3-A a 2,5m de profundidade;
 Bloco 3-B a 1,5m de profundidade;
 Cabine de medição a 2,0m de profundidade e
 Guarita a 2,0m de profundidade.

4.2 Projeto

O projeto estrutural recebido possui a alocação dos pilares conforme a

estrutura a qual está locado. A Tabela 1 apresenta a a numeração dos pilares
conforme localizações:

Tabela 1 – Numeração dos pilares

Numeração dos pilares no

projeto enviado pelo cliente
CASA DE GAS
P01
P02
P03
P04
P05
P06
P07

4
 P08
SUBESTAÇAO
P01
P02
P03
P04
P05
P06
P07
P08
BLOCO 3-A
P01
P02

P03

P04
P05
P06
P07
P08
P09
P10
P11
P12
P13
P14
P16
BLOCO 3-B
P15
P17
P18
P19
P20
P21
P22
P23
P24

5
 P25
P26
P27
P28
P29
CABINE DE MEDIÇAO
P01
P02
P03
P04
P05
P06
P07
P08

GUARITA
P01
P02
P03
P04
P06
P08
P09
P10
P11
Fonte: Autoria Própria

4.3 Cargas Solicitantes

As cargas atuantes de projeto (Mapa de Cargas) estão nas respectivas

pranchas de acordo com a localização dos pilares no anexo. Analisando o Mapa
de Cargas fornecido pelo cliente, foram calculadas as cargas solicitantes nas
sapatas e momentos nas direções x e y

4.4 Escolha do tipo de fundação

Para definir o tipo de fundação que melhor atende o projeto elaborado

foram levados em questão, a analise técnico financeira da obra. Com a análise

6
das características do solo, os esforços solicitantes e a finalidade a qual foi
projetado.

A escolha de sapatas foi feita em vista que os laudos de sondagem,

mostraram que o solo apresenta resistência no nível em que as sapatas serão
locadas e também foi analisada a inexistência de lençol freático nos locais onde
serão realizadas as escavações, não tendo presença de agua ao escavar. Além
disso, a economia que será gerada, visto a não necessidade de fundações
profundas.

Logo, o tipo de fundação escolhido para o projeto foram sapatas de

concreto onde a carga é transmitida ao terreno, por pressões distribuídas sob a
base, e em que a profundidade de assentamento em relação ao terreno inferior
a duas vezes a menor dimensão da fundação.

A profundidade de assentamento das sapatas foi estabelecida de acordo

com a adequação ao nível do terreno, conforme citado no item 4.1, variando de
1,0 a 2,5 metros a partir do nível do terreno.

4.5 Área de influência dos furos de sondagem (SPT)

Para a definição da carga admissível em cada fundação dos pilares,

adotou-se o critério de zona geológica a qual foram realizados os furos de
sondagem. Conforme a analise apresentada o SP 01 foi utilizado para a definição
dos dimensionamentos da Casa de gás, Subestação e Bloco 3 parcialmente. O
SP02 utilizado para definição dos dimensionamentos do Bloco 3 parcialmente e
o SP03 para atendimento a Cabine de Medição e a Guarita.

A figura 1 mostra a localização dos furos de sondagem e as respectivas

fundações em que influenciara:

Figura 1 – Áreas de influência dos furos de sondagem

7
 Fonte: Autoria Própria

5. CÁLCULO DA CARGA ADMISSÍVEL

5.1 Métodos Semi-empíricos estatísticos

Para a estimativa da tensão admissível do solo, foram utilizados os

métodos semi-empíricos estatísticos de Teixeira (1996).

5.2.1 Método de Teixeira (1996)

A tensão admissível calculada pelo método de Teixeira é obtida através

da Equação 1.

𝜎 = 𝑁𝑆𝑃𝑇 ∗ 20 Equação 1
Onde:
 σadm é a tensão admissível do solo (kN/m²);
 NSPT calculado para a eficiência de 72% (5 < N72 < 20).

5.2 Resultado da Tensão admissível do solo

Após realizar os cálculos pelo método do Teixeira, encontrou-se valores

para a tensão admissível conforme Tabela 2.

8
 Tabela 2 –Tensões admissíveis do solo

- Casa Subestação Zona Bloco Bloco Cab. Guarita

de gás Geológica 3 3A 3B Medição

Tensão Adm 160 393,3 393,3 393,3 460 280 280,0

(kN/m²)
Fonte: Autoria Própria

6. DIMENSIONAMENTO GEOTÉCNICO DAS FUNDAÇÕES

O dimensionamento geotécnico foi realizado calculando a área necessária

da sapata para resistir aos esforços solicitantes provenientes da superestrutura.
Conforme a Equação 2.

, ∗( ∗ )
𝐴𝑚 = Equação 2

Onde:
 1,05 Incremento representando peso da sapata + retro aterro;
 Am é a área mínima da sapata;
 P é a carga máxima do Pilar;
 σadm é a tensão admissível do solo;

De posse da área necessária para a sapata, foi calculado o valor da menor

dimensão da sapata pela Equação 3:

( ) ( ∗)
𝐵= + +𝐴 Equação 3

Onde:
 A é a área da sapata;
 B é o menor lado da sapata;
 b é o menor lado do pilar;
 l é o maior lado do pilar.

E a maior dimensão da sapara pela Equação 4:

9
 𝐿 = (𝑙 − 𝑏) + 𝐵 Equação 4
Onde:
 L é o maior lado da sapata;
 B é o menor lado da sapata;
 b é o menor lado do pilar;
 l é o maior lado do pilar.

A partir dessas informações foi calculada a nova área pela equação 5:

𝐴=𝐿∗𝐵 Equação 5
Onde:
 L é o maior lado da sapata;
 B é o menor lado da sapata;

Como as tensões distribuídas na base da fundação não e uniforme devido

a ação dos momentos foi calculado a tensão nas arestas das sapatas, conforme
equação 6:

𝜎 = + + Equação 6

Onde:

 σi é a tensão atuante na aresta da sapata;

 P é a carga do pilar;

 A é a área da sapata;

 Mx é o momento atuante em torno do eixo x;

 My é o momento atuante em torno do eixo y;

 Wx é o módulo de resistência elástico no eixo x, calculado pela

Equação 7;

 Wy é o módulo de resistência elástico no eixo y, calculado pela

Equação 8.

10
 ²
𝑊 = Equação 7
Onde:
 L é o maior lado da sapata;
 B é o menor lado da sapata;
 W x é o módulo de resistência elástico no eixo x.

²
𝑊 = Equação 8
Onde:
 L é o maior lado da sapata;
 B é o menor lado da sapata;
 WY é o módulo de resistência elástico no eixo y.

A partir dos resultados obtidos foi verificado se a maior tensao obtida era
menor que a tensao admissível anteriormente calculada, e se, a menor tensao
obtida era superior a 0. Atendendo a esses requisitos, conclui-se que não ira
gerar ruptura e perda de contato do solo com a estrutura, respectivamente.

As dimensões encontradas para as sapatas estão dispostas na tabela 3,

conforme abaixo:

Tabela 3 – Dimensões adotadas para as sapatas

L
Sapata B(cm) H (cm) h0 (cm)
(cm)
Bloco 3
S01 80 65 60 20
S02 95 75 65 25
S03 80 65 60 20
S04 90 70 65 25
S05 100 85 65 25
S06 105 90 70 25
S07 85 65 65 25
S08 100 80 65 25
S09 85 60 60 20
S10 100 75 65 25
S11 95 75 65 25
S12 85 65 65 25
S13 95 75 65 25
S14 95 75 65 25
S15 80 60 60 20
S16 80 60 60 20
S17 100 80 65 25
S18 80 60 60 20

11
 S19 80 60 60 20
S20 100 80 65 25
S21 95 75 65 25
S22 80 60 60 20
S23 130 110 75 25
S24 130 110 75 25
S25 95 75 65 25
S26 95 75 65 25
S27 85 60 60 20
S28 85 60 60 20
S29 95 65 65 25
Guarita
S01 120 80 60 20
S02 75 65 65 25
S03 70 60 60 20
S04 160 80 60 20
S06 230 120 60 20
S08 80 70 65 25
S09 75 65 65 25
S10 160 80 60 20
S11 120 80 60 20

Subestação
S01 90 75 65 25
S02 100 80 65 25
S02 90 70 65 25
S04 85 70 65 25
S05 90 75 65 25
S06 100 80 65 25
S07 90 70 65 25
S08 85 70 65 25
Casa de gás
S01 85 85 65 25
S02 85 85 65 25
S03 75 65 65 25
S04 75 65 65 25
S05 75 65 65 25
S06 75 65 65 25
S07 120 110 75 25
S08 120 110 75 25
Cabine de
Medição
S01 65 60 60 20
S02 76 66 65 25
S03 70 60 65 25
S04 65 60 60 20
S05 65 60 60 20
S06 70 60 65 25
S07 70 60 65 25
S08 65 60 60 20
Fonte: Autoria Própria

12
7. ANÁLISE DOS RECALQUES

Para a elaboração do presente projeto será calculado o recalque total pelo

método racional levando-se em conta o recalque de cada ponto, e o recalque
diferencial, o recalque fruto da interação entre dois pontos.

O cálculo do recalque total foi realizado utilizando a Teoria da

Elasticidade.

8.1 Teoria da Elasticidade

A Equação 9 é a equação utilizada pelo método da Teoria de Elasticidade

para obtenção do recalque total:
∗
𝛥𝐻 = 𝐼 ∗ * (1- 𝜐 ) Equação 9

Onde:
 Ip Fator de influência e um coeficiente que leva em conta a forma
da superfície carregada e do sistema de aplicação das pressões.
E se trata de um valor tabelado, conforme a figura 2;
 𝛥𝜎 é a pressão uniformemente distribuída na superfície;
 B é o menor dimensão da área carregada - sapata;
 Es e é módulo de elasticidade. Valor tabelado conforme a figura 3;
 𝜐 é o coeficiente de Poisson Valor tabelado conforme a figura 4;

Figura 2 – Tabela do coeficiente de forma (Ip)

Fonte: Notas de Aula (Moura, 2021)

Figura 3 – Modulo de elasticidade do solo

13
 Fonte: Notas de Aula (Oliveira, 2021)

Figura 4 – Tabela para obter o coeficiente de Poisson

Fonte: Notas de Aula (Oliveira, 2021)

8.2 Recalque diferenciais:

Para o cálculo do recalque diferencial fez-se a diferença de recalque total

entre duas sapatas. Como premissa de projeto foi adotado que o recalque
diferencial deve ter um valor, em módulo, menor que 1/500 – limite de segurança
para edifícios que não são admitidas fissuras, conforme a figura 5:

14
 Figura 5 – Distorções angulares e danos associados.

Fonte: Barros ( 2005)

O resultado final para o cálculo dos recalques total e diferencial é

apresentado na tabela 04:

Tabela 4 – Recalques totais nas sapatas

Recalque
total (mm)
Bloco 3
S1 5,27
S2 6,51
S3 6,29
S4 4,65
S5 8,99
S6 10,29
S7 6,36
S8 8,48
S9 4,31
S10 7,33
S11 7,91

15
 S12 4,18
S13 1,48
S14 1,55
S16 3,70
S15 3,84
S17 1,14
S18 3,28
S19 3,16
S20 1,14
S21 2,76
S22 3,80
S23 0,78
S24 0,78
S25 3,20
S26 5,20
S27 3,31
S28 3,31
S29 5,85

Guarita 6,80
S01 4,64
S02 4,68
S03 6,17
S04 3,84
S06 6,17
S08 6,24
S09 6,24
S10 6,80
S11
Subestação 7,69
S01 7,66
S02 6,58
S03 6,92
S04 7,57
S05 7,88
S06 6,99
S07 7,09
S08
Casa de gás 1,50
S01 1,50
S02 2,06
S03 2,06
S04 2,06
S05 2,06
S06 0,83
S07 0,83
S08
Cabine de
medição 2,08
S01 2,87
S02 2,38
S03 1,52

16
 S04 2,16
S05 3,12
S06 2,52
S07 1,68
S08
Fonte: Autoria Própria

Tabela 5 –Recalques totais nas sapatas e diferenciais entre as sapatas

Recalque
Diferencial (mm)
Bloco 3
P1-P2 0,0004
P1-P5 0,0011
P2-P3 0,0001
P3-P6 0,0012
P3-P4 0,0005
P4-P7 0,0005
P6-P7 0,0011
P5-P8 0,0001
P8-P9 0,0012
P6-P10 0,0007
P9-P10 0,0009
P7-P11 0,0004
P10-P11 0,0002
P8-P12 0,0013
P9-P13 0,0008
P12-P13 0,0008
P13-P14 0,0000
P10-P14 0,0017
P11-P15 0,0012
P12-P16 0,0001
P14-P15 0,0007
P15-P18 0,0002
P16-P17 0,0005
P16-P19 0,0002
P17-P20 0,0000
P17-P18 0,0004
P19-P20 0,0004
P20-P21 0,0003
P18-P21 0,0002
P19-P22 0,0002
P22-P23 0,0009
P23-P24 0,0000
P24-P25 0,0007
P23-P27 0,0007
P26-P27 0,0005
P27-P28 0,0000
P28-P29 0,0007
P24-P28 0,0007

17
 P25-P29 0,0008

Guarita
P1-P6 0,0008
P6-P11 0,0008
P2-P3 0,0000
P8-P9 0,0000
P4-P10 0,0000

Subestação
P1-P2 0,0000
P1-P5 0,0000
P2-P6 0,0000
P2-P3 0,0003
P6-P5 0,0001
P6-P7 0,0003
P3-P4 0,0001
P3-P7 0,0001
P4-P8 0,0000
P7-P8 0,0000

Casa de gás
P1-P2 0,0000
P1-P3 0,0004
P2-P4 0,0004
P3-P4 0,0000
P3-P4 0,0000
P4-P6 0,0000
P5-P6 0,0000
P5-P7 0,0009
P6-P8 0,0009
P7-P8 0,0000

Cabine de
medição
P1-P2 0,0004
P1-P5 0,0000
P2-P3 0,0004
P2-P6 0,0001
P3-P4 0,0007
P3-P7 0,0001
P4-P8 0,0001
P5-P6 0,0004
P6-P7 0,0003
P7-P8 0,0007
Fonte: Autoria Própria

Após encontrar o recalque diferencial, foram multiplicados pelo limite

adorado conforme figura 5 (1/500) e os resultados foram verificados, estão
dentro do aceitável.

18
8. CONSIDERAÇÕES FINAIS

O projeto das sapatas aqui apresentado mostrou o passo a passo para

obtenção de todo o cálculo utilizado para dimensionar as sapatas e validar se os
recalques apresentados estavam dentro do aceitável e vigentes em norma.
Validando assim a construção das sapatas tecnicamente e economicamente.

19
REFERÊNCIAS BIBLIOGRÁFICAS

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCINCAS. NBR 6122: Projeto e

execução de fundações. Rio de Janeiro, 2019.

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCINCAS. NBR 6118: Projeto de

estruturas de concreto - Procedimento. Rio de Janeiro, 2014.

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCINCAS. NBR 9062: Projeto e

execução de estruturas de concreto pré-moldado. Rio de Janeiro, 2006.

ABNT - ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6484: Solo

- Sondagens com simples reconhecimento com SPT – Método de ensaio. Rio de
Janeiro, 2001.

OLIVEIRA, Tales Moreira de. Curso de Fundações. 2021. Minas Gerais. Notas
de aula.

20
Casa de Gás: SP-01 Verificação das tensões nas arestas Cálculo Recalque Recalque Diferencial
Lado Área Tensão
Carga Profundid Lado
NSPT s adm (kN/m²)= b(m) l(m) menor sapata Nova área solicitante verificação d h h0 Rigidez Wx Wy Mx My s1 s2 s3 s4 Volume de concreto (m³) n E Ip s0 a K r (mm) d l b Limite (1/500) Verificação
máxima (tf) ade(m) maior (m)
(m) (m²) (kN/m²)
P1 1,4 1 8 160 0,15 0,25 0,85 0,09188 0,85 0,7225 19,38 OK! 0,3 0,65 0,25 Rígida 0,102354 0,102354 0,98 0,98 38,52635864 okay 19,37716263 19,37716 0,227967 okay 0,304 0,3 10000 1 19,38 5 250 1,498823529 S1-S2 0,00 1222 0,0000 0,002 okay
P2 1,4 1 8 160 0,15 0,25 0,85 0,09188 0,85 0,7225 19,38 OK! 0,3 0,65 0,25 Rígida 0,102354 0,102354 0,98 0,98 38,52635864 okay 19,37716263 19,37716 0,227967 okay 0,304 0,3 10000 1 19,38 5 250 1,498823529 S1-S3 -0,56 1310 0,0004 0,001818182 okay
P3 1,7 1 8 160 0,15 0,25 0,65 0,11156 0,75 0,4875 34,87 OK! 0,25 0,65 0,25 Rígida 0,052813 0,060938 0,98 0,98 69,51005917 okay 37,34595661 32,39763 0,233531 okay 0,210 0,3 10000 1 34,87 5 250 2,062666667 S2-S4 -0,56 1310 0,0004 0,001818182 okay
P4 1,7 1 8 160 0,15 0,25 0,65 0,11156 0,75 0,4875 34,87 OK! 0,25 0,65 0,25 Rígida 0,052813 0,060938 0,98 0,98 69,51005917 okay 37,34595661 32,39763 0,233531 okay 0,210 0,3 10000 1 34,87 5 250 2,062666667 S3-S4 0,00 1222 0,0000 0,001818182 okay
P5 1,7 1 8 160 0,15 0,25 0,65 0,11156 0,75 0,4875 34,87 OK! 0,25 0,65 0,25 Rígida 0,052813 0,060938 0,98 0,98 69,51005917 okay 37,34595661 32,39763 0,233531 okay 0,210 0,3 10000 1 34,87 5 250 2,062666667 S3-S5 0,00 1302 0,0000 0,001818182 okay
P6 1,7 1 8 160 0,15 0,25 0,65 0,11156 0,75 0,4875 34,87 OK! 0,25 0,65 0,25 Rígida 0,052813 0,060938 0,98 0,98 69,51005917 okay 37,34595661 32,39763 0,233531 okay 0,210 0,3 10000 1 34,87 5 250 2,062666667 S4-S6 0,00 1302 0,0000 0,001818182 okay
P7 1,1 1 8 160 0,15 0,25 1,1 0,07219 1,2 1,32 8,33 OK! 0,475 0,75 0,25 Rígida 0,242 0,264 0,98 0,98 16,09504132 okay 8,670798898 7,995868 0,571625 okay 0,593 0,3 10000 1 8,33 5 250 0,834166667 S5-S6 0,00 1222 0,0000 0,001818182 okay
P8 1,1 1 8 160 0,15 0,25 1,1 0,07219 1,2 1,32 8,33 OK! 0,475 0,75 0,25 Rígida 0,242 0,264 0,98 0,98 16,09504132 okay 8,670798898 7,995868 0,571625 okay 0,593 0,3 10000 1 8,33 5 250 0,834166667 S5-S7 1,23 1308 0,0009 0,001818182 okay
S6-S8 1,23 1308 0,0009 0,001818182 okay
S7-S8 0,00 1222 0,0000 0,001818182 okay

Subestação: SP-01 Verificação das tensões nas arestas Cálculo Recalque Recalque Diferencial

Lado Área Tensão

Carga Profundid Lado
NSPT s adm (kN/m²)= b(m) l(m) menor sapata Nova área solicitante verificação d h h0 Rigidez Wx Wy Mx My s1 s2 s3 s4 Volume de concreto (m³) n E Ip s0 a K r (mm) d l b Limite (1/500) Verificação
máxima (tf) ade(m) maior (m)
(m) (mínimo) (kN/m²)
P1 18,7 2,5 19,67 393,333333 0,25 0,4 0,75 0,49919 0,9 0,675 277,04 OK! 0,25 0,65 0,25 Rígida 0,084375 0,10125 4,9 3,92 373,8271605 okay 296,3950617 257,679 180,2469 okay 0,307 0,3 24583,33 1 277,04 5 250 7,691299435 P1-P2 0,0288 4785 0,0000 0,002 okay
P2 20,7 2,5 19,67 393,333333 0,2 0,4 0,8 0,55258 1 0,8 258,75 OK! 0,3 0,65 0,25 Rígida 0,106667 0,133333 7,84 3,92 361,65 okay 302,85 214,65 155,85 okay 0,351 0,3 24583,33 1 258,75 5 250 7,662508475 P1-P5 0,1234 5870 0,0000 0,002 okay
P3 16 2,5 19,67 393,333333 0,2 0,4 0,7 0,42712 0,9 0,63 253,97 OK! 0,25 0,65 0,25 Rígida 0,0735 0,0945 5,88 0,98 344,3386243 okay 323,5978836 184,3386 163,5979 okay 0,282 0,3 24583,33 1 253,97 5 250 6,58079096 P2-P6 -0,222 5870 0,0000 0,002 okay
P4 15,9 2,5 19,67 393,333333 0,25 0,4 0,7 0,42445 0,85 0,595 267,23 OK! 0,225 0,65 0,25 Rígida 0,069417 0,084292 4,9 2,94 372,6940188 okay 302,9362333 231,5175 161,7598 okay 0,274 0,3 24583,33 1 267,23 5 250 6,924346959 P2-P3 1,0817 3350 0,0003 0,002 okay
P5 18,4 2,5 19,67 393,333333 0,25 0,4 0,75 0,49119 0,9 0,675 272,59 OK! 0,25 0,65 0,25 Rígida 0,084375 0,10125 4,9 3,92 369,382716 okay 291,9506173 253,2346 175,8025 okay 0,307 0,3 24583,33 1 272,59 5 250 7,567909605 P6-P5 0,3167 4785 0,0001 0,002 okay
P6 21,3 2,5 19,67 393,333333 0,2 0,4 0,8 0,5686 1 0,8 266,25 OK! 0,3 0,65 0,25 Rígida 0,106667 0,133333 6,86 3,92 359,9625 okay 301,1625 231,3375 172,5375 okay 0,351 0,3 24583,33 1 266,25 5 250 7,884610169 P6-P7 0,8925 3350 0,0003 0,002 okay
P7 17 2,5 19,67 393,333333 0,2 0,4 0,7 0,45381 0,9 0,63 269,84 OK! 0,25 0,65 0,25 Rígida 0,0735 0,0945 5,88 1,96 370,5820106 okay 329,1005291 210,582 169,1005 okay 0,282 0,3 24583,33 1 269,84 5 250 6,992090395 P3-P4 -0,344 3586 0,0001 0,002 okay
P8 16,3 2,5 19,67 393,333333 0,25 0,4 0,7 0,43513 0,85 0,595 273,95 OK! 0,225 0,65 0,25 Rígida 0,069417 0,084292 4,9 3,92 391,0430054 okay 298,0326248 249,8665 156,8562 okay 0,274 0,3 24583,33 1 273,95 5 250 7,098544367 P3-P7 -0,411 5870 0,0001 0,002 okay
P4-P8 -0,174 5870 0,0000 0,002 okay
P7-P8 -0,106 3586 0,0000 0,002 okay
Bloco 3 - A: SP-01 Verificação das tensões nas arestas Cálculo Recalque Recalque Diferencial

Lado Área Tensão

Carga Profundid Lado
NSPT s adm (kN/m²)= b(m) l(m) menor sapata Nova área solicitante verificação d h h0 Rigidez Wx Wy Mx My s1 s2 s3 s4 Volume de concreto (m³) n E Ip s0 a K r (mm) d l b Limite (1/500) Verificação
máxima (kN) ade(m) maior (m)
(m) (mínimo) (kN/m²)
P1 11,4 2,5 19,67 393,333333 0,25 0,4 0,65 0,30432 0,8 0,52 219,23 OK! 0,2 0,6 0,2 Rígida 0,056333 0,069333 2,94 1,96 299,6893491 okay 243,1508876 195,3107 138,7722 okay 0,217 0,3 24583,33 1 219,23 5 250 5,274915254 P1-P2 -1,232 3475 0,0004 0,002 okay
P2 16,7 2,5 19,67 393,333333 0,2 0,4 0,75 0,44581 0,95 0,7125 234,39 OK! 0,275 0,65 0,25 Rígida 0,089063 0,112813 6,86 0,98 320,0975069 okay 302,7235457 166,0484 148,6744 okay 0,316 0,3 24583,33 1 234,39 5 250 6,507190009 P1-P5 -3,72 3470 0,0011 0,002 okay
P3 13,6 2,5 19,67 393,333333 0,25 0,4 0,65 0,36305 0,8 0,52 261,54 OK! 0,2 0,6 0,2 Rígida 0,056333 0,069333 3,92 0,98 345,2588757 okay 316,989645 206,0873 177,818 okay 0,217 0,3 24583,33 1 261,54 5 250 6,292881356 P2-P3 0,2143 3210 0,0001 0,002 okay
P4 11,3 2,5 19,67 393,333333 0,2 0,4 0,7 0,30165 0,9 0,63 179,37 OK! 0,25 0,65 0,25 Rígida 0,0735 0,0945 1,96 1,96 226,7724868 okay 185,2910053 173,4392 131,9577 okay 0,282 0,3 24583,33 1 179,37 5 250 4,647683616 P3-P6 -4,001 3470 0,0012 0,002 okay
P5 24,3 2,5 19,67 393,333333 0,25 0,4 0,85 0,64869 1 0,85 285,88 OK! 0,3 0,65 0,25 Rígida 0,120417 0,141667 1,96 7,84 357,500346 okay 246,8179931 324,9467 214,2644 okay 0,378 0,3 24583,33 1 285,88 5 250 8,995118644 P3-P4 1,6452 3450 0,0005 0,002 okay
P6 29,2 2,5 19,67 393,333333 0,25 0,4 0,9 0,77949 1,05 0,945 308,99 OK! 0,325 0,7 0,25 Rígida 0,14175 0,165375 1,96 4,9 352,4514991 okay 293,1922399 324,7972 265,5379 okay 0,439 0,3 24583,33 1 308,99 5 250 10,29423729 P4-P7 -1,711 3470 0,0005 0,002 okay
P7 14,6 2,5 19,67 393,333333 0,2 0,4 0,65 0,38975 0,85 0,5525 264,25 OK! 0,225 0,65 0,25 Rígida 0,059854 0,078271 2,94 2,94 350,9346655 okay 275,8108966 252,6959 177,5721 okay 0,250 0,3 24583,33 1 264,25 5 250 6,358205384 P6-P7 3,936 3450 0,0011 0,002 okay
P8 22,9 2,5 19,67 393,333333 0,2 0,4 0,8 0,61131 1 0,8 286,25 OK! 0,3 0,65 0,25 Rígida 0,106667 0,133333 2,94 2,94 335,8625 okay 291,7625 280,7375 236,6375 okay 0,351 0,3 24583,33 1 286,25 5 250 8,476881356 P5-P8 0,5182 4155 0,0001 0,002 okay
P9 9,9 2,5 19,67 393,333333 0,25 0,5 0,6 0,26428 0,85 0,51 194,12 OK! 0,175 0,6 0,2 Rígida 0,051 0,07225 1,96 4,9 300,3690888 okay 164,7289504 223,5063 87,86621 okay 0,220 0,3 24583,33 1 194,12 5 250 4,311385842 P8-P9 4,1655 3475 0,0012 0,002 okay
P10 19,8 2,5 19,67 393,333333 0,25 0,5 0,75 0,52856 1 0,75 264,00 OK! 0,25 0,65 0,25 Rígida 0,09375 0,125 4,9 5,88 363,3066667 okay 269,2266667 258,7733 164,6933 okay 0,345 0,3 24583,33 1 264,00 5 250 7,329355932 P6-P10 2,9649 4155 0,0007 0,002 okay
P11 20,3 2,5 19,67 393,333333 0,2 0,4 0,75 0,54191 0,95 0,7125 284,91 OK! 0,275 0,65 0,25 Rígida 0,089063 0,112813 1,96 2,94 332,9802401 okay 280,8583564 288,9662 236,8443 okay 0,316 0,3 24583,33 1 284,91 5 250 7,909937556 P9-P10 -3,018 3210 0,0009 0,002 okay
P12 9,6 2,5 19,67 393,333333 0,2 0,4 0,65 0,25627 0,85 0,5525 173,76 OK! 0,225 0,65 0,25 Rígida 0,059854 0,078271 0,98 1,96 215,1700416 okay 165,0875289 182,4238 132,3413 okay 0,250 0,3 24583,33 1 173,76 5 250 4,180737787 P7-P11 -1,552 4155 0,0004 0,002 okay
P13 3,8 2,5 19,67 393,333333 0,2 0,4 0,75 0,10144 0,95 0,7125 53,33 OK! 0,275 0,65 0,25 Rígida 0,089063 0,112813 3,92 0,98 106,034349 okay 88,66038781 18,00628 0,632318 okay 0,316 0,3 24583,33 1 53,33 5 250 1,480677966 P10-P11 -0,581 3450 0,0002 0,002 okay
P14 4 2,5 19,67 393,333333 0,2 0,4 0,75 0,10678 0,95 0,7125 56,14 OK! 0,275 0,65 0,25 Rígida 0,089063 0,112813 3,92 0,98 108,8413666 okay 91,46740536 20,8133 3,439335 okay 0,316 0,3 24583,33 1 56,14 5 250 1,558608385 P8-P12 4,2961 3435 0,0013 0,002 okay
P16 8 2,5 19,67 393,333333 0,2 0,4 0,6 0,21356 0,8 0,48 166,67 OK! 0,2 0,6 0,2 Rígida 0,048 0,064 1,96 1,96 238,125 okay 176,875 156,4583 95,20833 okay 0,197 0,3 24583,33 1 166,67 5 250 3,701694915 P9-P13 2,8307 3435 0,0008 0,002 okay
Bloco 3 - B: SP-02 Verificação das tensões nas arestas Cálculo Recalque P12-P13 2,7001 3475 0,0008 0,002 okay

Lado Área Tensão

Carga máxima Profundid Lado
NSPT s adm (kN/m²)= b(m) l(m) menor sapata Nova área solicitante verificação d h h0 Rigidez Wx Wy Mx My s1 s2 s3 s4 Volume de concreto (m³) n E Ip s0 a K r (mm) P13-P14 -0,078 3210 0,0000 0,002 okay
(kN) ade(m) maior (m)
(m) (mínimo) (kN/m²)
P15 9,7 1,5 23 460,0 0,2 0,4 0,6 0,22141 0,8 0,48 202,08 OK! 0,2 0,6 0,2 Rígida 0,048 0,064 0,98 1,96 253,125 okay 191,875 212,2917 151,0417 okay 0,197 0,3 28750 1 202,08 5 250 3,837826087 P10-P14 5,7707 3435 0,0017 0,002 okay
P17 3,6 1,5 23 460,0 0,2 0,4 0,8 0,08217 1 0,8 45,00 OK! 0,3 0,65 0,25 Rígida 0,106667 0,133333 3,92 0,98 89,1 okay 74,4 15,6 0,9 okay 0,351 0,3 28750 1 45,00 5 250 1,139478261 P11-P15 4,0721 3435 0,0012 0,002 okay
P18 8,3 1,5 23 460,0 0,2 0,4 0,6 0,18946 0,8 0,48 172,92 OK! 0,2 0,6 0,2 Rígida 0,048 0,064 1,96 1,96 244,375 okay 183,125 162,7083 101,4583 okay 0,197 0,3 28750 1 172,92 5 250 3,283913043 P12-P16 0,479 3460 0,0001 0,002 okay
P19 8 1,5 23 460,0 0,2 0,4 0,6 0,18261 0,8 0,48 166,67 OK! 0,2 0,6 0,2 Rígida 0,048 0,064 0,98 1,96 217,7083333 okay 156,4583333 176,875 115,625 okay 0,197 0,3 28750 1 166,67 5 250 3,165217391 P14-P15 -2,279 3450 0,0007 0,002 okay
P20 3,6 1,5 23 460,0 0,2 0,4 0,8 0,08217 1 0,8 45,00 OK! 0,3 0,65 0,25 Rígida 0,106667 0,133333 3,92 0,98 89,1 okay 74,4 15,6 0,9 okay 0,351 0,3 28750 1 45,00 5 250 1,139478261 P15-P18 0,5539 3460 0,0002 0,002 okay
P21 8,3 1,5 23 460,0 0,2 0,4 0,75 0,18946 0,95 0,7125 116,49 OK! 0,275 0,65 0,25 Rígida 0,089063 0,112813 0,98 1,96 144,8686981 okay 110,1207756 122,8617 88,11376 okay 0,316 0,3 28750 1 116,49 5 250 2,765400458 P16-P17 2,5622 5141 0,0005 0,002 okay
P22 9,6 1,5 23 460,0 0,2 0,4 0,6 0,21913 0,8 0,48 200,00 OK! 0,2 0,6 0,2 Rígida 0,048 0,064 0,98 0,98 235,7291667 okay 205,1041667 194,8958 164,2708 okay 0,197 0,3 28750 1 200,00 5 250 3,79826087 P16-P19 0,5365 2230 0,0002 0,002 okay
P23 3,2 1,5 23 460,0 0,2 0,4 1,1 0,07304 1,3 1,43 22,38 OK! 0,45 0,75 0,25 Rígida 0,262167 0,309833 4,9 0,98 44,23101374 okay 37,90503203 6,850213 0,524231 okay 0,666 0,3 28750 1 22,38 5 250 0,779130435 P17-P20 0 2330 0,0000 0,002 okay
P24 3,2 1,5 23 460,0 0,2 0,4 1,1 0,07304 1,3 1,43 22,38 OK! 0,45 0,75 0,25 Rígida 0,262167 0,309833 4,9 0,98 44,23101374 okay 37,90503203 6,850213 0,524231 okay 0,666 0,3 28750 1 22,38 5 250 0,779130435 P17-P18 -2,144 4994 0,0004 0,002 okay
P25 9,6 1,5 23 460,0 0,2 0,4 0,75 0,21913 0,95 0,7125 134,74 OK! 0,275 0,65 0,25 Rígida 0,089063 0,112813 0,98 0,98 154,4273315 okay 137,0533703 132,4203 115,0464 okay 0,316 0,3 28750 1 134,74 5 250 3,198535469 P19-P20 2,0257 5141 0,0004 0,002 okay
P26 15,6 1,5 23 460,0 0,2 0,4 0,75 0,35609 0,95 0,7125 218,95 OK! 0,275 0,65 0,25 Rígida 0,089063 0,112813 1,96 1,96 258,3283472 okay 223,5804247 214,3143 179,5664 okay 0,316 0,3 28750 1 218,95 5 250 5,197620137 P20-P21 -1,626 4994 0,0003 0,002 okay
P27 8,9 1,5 23 460,0 0,25 0,5 0,6 0,20315 0,85 0,51 174,51 OK! 0,175 0,6 0,2 Rígida 0,051 0,07225 0,98 4,9 261,5455594 okay 125,905421 223,1142 87,47405 okay 0,220 0,3 28750 1 174,51 5 250 3,314168798 P18-P21 0,5185 2230 0,0002 0,002 okay
P28 8,9 1,5 23 460,0 0,25 0,5 0,6 0,20315 0,85 0,51 174,51 OK! 0,175 0,6 0,2 Rígida 0,051 0,07225 0,98 3,92 247,9815456 okay 139,4694348 209,5502 101,0381 okay 0,220 0,3 28750 1 174,51 5 250 3,314168798 P19-P22 -0,633 3460 0,0002 0,002 okay
P29 15,7 1,5 23 460,0 0,2 0,4 0,65 0,35837 0,85 0,5525 284,16 OK! 0,225 0,65 0,25 Rígida 0,059854 0,078271 1,96 1,96 341,9504105 okay 291,8678979 276,4579 226,3754 okay 0,250 0,3 28750 1 284,16 5 250 5,846342711 P22-P23 3,0191 3475 0,0009 0,002 okay
P23-P24 0 3210 0,0000 0,002 okay
P24-P25 -2,419 3450 0,0007 0,002 okay
P23-P27 -2,535 3460 0,0007 0,002 okay
P26-P27 1,8835 3475 0,0005 0,002 okay
P27-P28 0 3210 0,0000 0,002 okay
P28-P29 -2,532 3450 0,0007 0,002 okay
P24-P28 -2,535 3460 0,0007 0,002 okay
P25-P29 -2,648 3460 0,0008 0,002 okay
Cab. Medição: SP-03 B L Verificação das tensões nas arestas Cálculo Recalque Recalque Diferencial

Lado Área Tensão

Carga máxima Profundid Lado
NSPT s adm (kN/m²)= b(m) l(m) menor sapata Nova área solicitante verificação d h h0 Rigidez Wx Wy Mx My s1 s2 s3 s4 Volume de concreto (m³) n E Ip s0 a K r (mm) d l b Limite (1/500) Verificação
(kN) ade(m) maior (m)
(m) (mínimo) (kN/m²)
P1 2,6 2 14 280,0 0,2 0,25 0,6 0,0975 0,65 0,39 66,67 OK! 0,2 0,6 0,2 Rígida 0,039 0,04225 0,98 0,98 114,9901381 okay 68,59960552 64,73373 18,3432 okay 0,155 0,3 17500 1 66,67 5 250 2,08 P1-P2 -0,794 2210 0,0004 0,002 okay
P2 4,2 2 14 280,0 0,15 0,25 0,66 0,1575 0,76 0,5016 83,73 OK! 0,255 0,65 0,25 Rígida 0,055176 0,063536 0,98 0,98 116,9177293 okay 86,06907656 81,39504 50,54639 okay 0,216 0,3 17500 1 83,73 5 250 2,873684211 P1-P5 -0,08 1820 0,0000 0,002 okay
P3 3,2 2 14 280,0 0,15 0,25 0,6 0,12 0,7 0,42 76,19 OK! 0,225 0,65 0,25 Rígida 0,042 0,049 0,98 0,98 119,5238095 okay 79,52380952 72,85714 32,85714 okay 0,183 0,3 17500 1 76,19 5 250 2,377142857 P2-P3 0,7137 1750 0,0004 0,002 okay
P4 1,9 2 14 280,0 0,2 0,25 0,6 0,07125 0,65 0,39 48,72 OK! 0,2 0,6 0,2 Rígida 0,039 0,04225 0,98 0,98 97,04142012 okay 50,65088757 46,78501 0,394477 okay 0,155 0,3 17500 1 48,72 5 250 1,52 P2-P6 -0,246 1820 0,0001 0,002 okay
P5 2,7 2 14 280,0 0,2 0,25 0,6 0,10125 0,65 0,39 69,23 OK! 0,2 0,6 0,2 Rígida 0,039 0,04225 0,98 0,98 117,5542406 okay 71,16370809 67,29783 20,9073 okay 0,155 0,3 17500 1 69,23 5 250 2,16 P3-P4 0,8571 1260 0,0007 0,002 okay
P6 4,2 2 14 280,0 0,15 0,25 0,6 0,1575 0,7 0,42 100,00 OK! 0,225 0,65 0,25 Rígida 0,042 0,049 0,98 0,98 143,3333333 okay 103,3333333 96,66667 56,66667 okay 0,183 0,3 17500 1 100,00 5 250 3,12 P3-P7 -0,149 1820 0,0001 0,002 okay
 P7 3,4 2 14 280,0 0,15 0,25 0,6 0,1275 0,7 0,42 80,95 OK! 0,225 0,65 0,25 Rígida 0,042 0,049 0,98 0,98 124,2857143 okay 84,28571429 77,61905 37,61905 okay 0,183 0,3 17500 1 80,95 5 250 2,525714286 P4-P8 -0,16 1820 0,0001 0,002 okay
P8 2,1 2 14 280,0 0,2 0,25 0,6 0,07875 0,65 0,39 53,85 OK! 0,2 0,6 0,2 Rígida 0,039 0,04225 0,98 0,98 102,1696252 okay 55,7790927 51,91321 5,522682 okay 0,155 0,3 17500 1 53,85 5 250 1,68 P5-P6 -0,96 2210 0,0004 0,002 okay
P6-P7 0,5943 1750 0,0003 0,002 okay
P7-P8 0,8457 1260 0,0007 0,002 okay
Guarita: SP-03 Verificação das tensões nas arestas Cálculo Recalque Recalque Diferencial

Lado Área Tensão

Carga máxima Profundid Lado
NSPT s adm (kN/m²)= b(m) l(m) menor sapata Nova área solicitante verificação d h h0 Rigidez Wx Wy Mx My s1 s2 s3 s4 Volume de concreto (m³) n E Ip s0 a K r (mm) d l b Limite (1/500) Verificação
(kN) ade(m) maior (m)
(m) (mínimo) (kN/m²)
P1 15,7 2 14 280,0 0,5 0,9 0,8 0,58875 1,2 0,96 163,54 OK! 0,15 0,6 0,2 Rígida 0,128 0,192 4,9 13,328 271,2395833 okay 132,40625 194,6771 55,84375 okay 0,468 0,3 17500 1 163,54 5 250 6,803333333 P1-P6 2,9599 3587 0,0008 0,002 okay
P2 6,7 2 14 280,0 0,2 0,3 0,65 0,25125 0,75 0,4875 137,44 OK! 0,225 0,65 0,25 Rígida 0,052813 0,060938 1,96 3,92 238,8765286 okay 110,2201183 164,6517 35,99527 okay 0,218 0,3 17500 1 137,44 5 250 4,645333333 P6-P11 -2,96 3586 0,0008 0,002 okay
P3 6,3 2 14 280,0 0,2 0,3 0,6 0,23625 0,7 0,42 150,00 OK! 0,2 0,6 0,2 Rígida 0,042 0,049 0,98 3,92 253,3333333 okay 93,33333333 206,6667 46,66667 okay 0,169 0,3 17500 1 150,00 5 250 4,68 P2-P3 -0,035 3570 0,0000 0,002 okay
P4 19 2 14 280,0 0,5 1,3 0,8 0,7125 1,6 1,28 148,44 OK! 0,15 0,6 0,2 Rígida 0,170667 0,341333 7,84 21,658 257,8261719 okay 130,9238281 165,9512 39,04883 okay 0,635 0,3 17500 1 148,44 5 250 6,175 P8-P9 -0,065 3570 0,0000 0,002 okay
P6 17 2 14 280,0 0,9 2 1,2 0,6375 2,3 2,76 61,59 OK! 0,15 0,6 0,2 Rígida 0,552 1,058 0,98 11,858 74,57750473 okay 52,16162571 71,02678 48,6109 okay 1,457 0,3 17500 1 61,59 5 250 3,843478261 P4-P10 -0,065 4100 0,0000 0,002 okay
P8 9,5 2 14 280,0 0,2 0,3 0,7 0,35625 0,8 0,56 169,64 OK! 0,25 0,65 0,25 Rígida 0,065333 0,074667 3,92 1,96 255,8928571 okay 203,3928571 135,8929 83,39286 okay 0,247 0,3 17500 1 169,64 5 250 6,175
P9 9 2 14 280,0 0,2 0,3 0,65 0,3375 0,75 0,4875 184,62 OK! 0,225 0,65 0,25 Rígida 0,052813 0,060938 2,94 1,96 272,4481262 okay 208,1199211 161,1108 96,78264 okay 0,218 0,3 17500 1 184,62 5 250 6,24
P10 19,2 2 14 280,0 0,5 1,3 0,8 0,72 1,6 1,28 150,00 OK! 0,15 0,6 0,2 Rígida 0,170667 0,341333 6,86 22,932 257,3789063 okay 123,0117188 176,9883 42,62109 okay 0,635 0,3 17500 1 150,00 5 250 6,24
P11 15,7 2 14 280,0 0,5 0,9 0,8 0,58875 1,2 0,96 163,54 OK! 0,15 0,6 0,2 Rígida 0,128 0,192 4,9 13,328 271,2395833 okay 132,40625 194,6771 55,84375 okay 0,468 0,3 17500 1 163,54 5 250 6,803333333
