Prof. Fábio

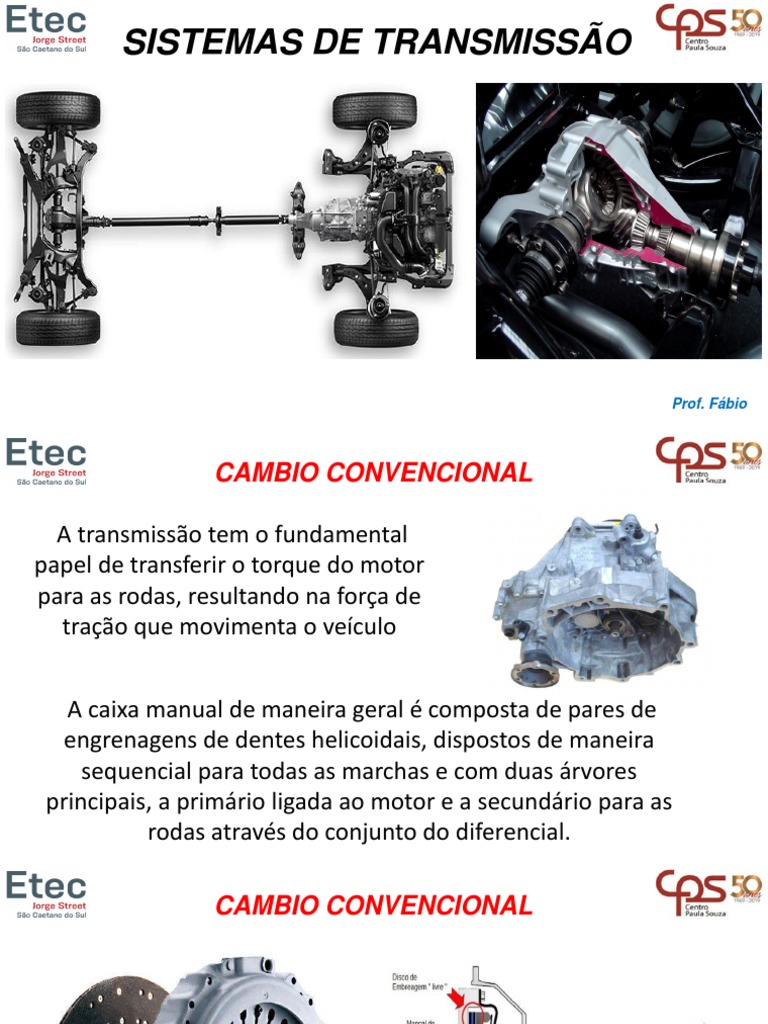

CAMBIO CONVENCIONAL
Nos veículos com motor frontal e tração nas rodas dianteiras ou veículos
com o motor e tração traseiros, o câmbio é feito através de eixos curtos,
dispensando o eixo transmissão.
CAMBIO CONVENCIONAL
EIXO PRIMARIO
LIGADO
DIRETAMENTE AO
MOTOR
EIXO SECUNDARIO
LIGADO
DIRETAMENTE A
SAIDA –
DIFERENCIAL \
CARDAN
CAMBIO CONVENCIONAL
CAMBIO CONVENCIONAL
CAMBIO CONVENCIONAL
A árvore primária, que recebe do volante do motor a sua rotação por
intermédio da embreagem;
ARVORE
PRIMARIA DO
CAMBIO DO
CORSA - F17
CHAMADO
TAMBEM DE
CARRETEL
CAMBIO CONVENCIONAL
A árvore intermediária que recebe o movimento da árvore primária e passa
movimento à arvore secundária as respectivas mudanças; e a árvore
secundária (de saída), que transmite um submúltiplo dessa rotação ao eixo
de saída.
ARVORE
SECUNDÁRIA
DO CAMBIO DO
GM
ELEMENTOS DE TRANSMISSÃO
EIXOS
CAMBIO CONVENCIONAL
CAMBIO CONVENCIONAL
CAMBIO CONVENCIONAL
CAMBIO CONVENCIONAL
ENGRENAMENTO DA 1 MARCHA
CAMBIO CONVENCIONAL
ENGRENAMENTO DA 2 MARCHA
CAMBIO CONVENCIONAL
ENGRENAMENTO DA 5 MARCHA
CAMBIO CONVENCIONAL
DESGASTE EXCESSIVO
DO ANEL , A LATERAL
DESGASTADA PELO
ATRITO COM A
ENGRENAGEM
ACIONADA
ANEIS SINCRONIZADORES
A LUVA SINCRONIZADORA
É um dos componentes do
conjunto do sincronizador.
Ela conecta/desconecta as
engrenagens principais ao eixo
de saída em uma caixa de
câmbio manual.
ANEIS SINCRONIZADORES
GARFOS SELETORES
Garfo Seletor
fabricado em aço e suas
ligas ou bronze, tem a
função de efetuar a troca
de posição das luvas de
sincronização, conforme a
marcha desejada, ele atua
no engrenamento da
engrenagem com os eixos
de um cambio.
GARFOS SELETORES
GARFOS SELETORES
GARFOS E HASTES ANEL / GARFO / LUVA
OLEO DE TRANSMISSÃO
OLEO DE TRANSMISSÃO
Óleo de transmissão
Até um passado não muito distante, “óleo 90” era sinônimo de óleo de
câmbio e diferencial e “óleo ATF” (Automatic Transmission Fluid), para
câmbios automáticos. De uns tempos para a cá a coisa ficou mais complexa e
existem câmbios manuais que requerem o emprego de lubrificante da classe
ATF!
Os lubrificantes para transmissões podem ser de base mineral ou sintética e
são especificados conforme a norma SAE J306 para viscosidade, classificados
em 11 faixas de viscosidade, sendo 4 delas, estabelecendo uma temperatura
máxima (de inverno) para uma certa viscosidade específica. As demais, são
para especificas faixas de viscosidade à temperatura de 100 ºC, análogo as
normas para lubrificantes de motor.
OLEO DE TRANSMISSÃO
OLEO DE TRANSMISSÃO
Poucos sabem, mas um óleo de transmissão categoria SAE 90 não tem uma
viscosidade equivalente a um “óleo 90” e sim a viscosidade “SAE 45” (entre SAE
40 e 50). Se a comparação fosse exclusivamente no quesito viscosidade a 100ºC,
servindo o número maior para diferenciá-lo de um óleo para motor.
O nível de serviço é composto pelas normas do API para engrenagens (GL de
“Gear Lubricant”). Basicamente são três categorias em vigor: GL-4, GL-5 e MT-1.
O nível de serviço GL-4 estabelece que o lubrificante deverá oferecer proteção a
conjuntos de engrenagens helicoidais operando sob condições de média para
severa carga ou eixos com engrenagens hipoides, engrenagens em que o pinhão
“corta” a coroa em um ponto acima (hipoide negativo) ou abaixo (hipoide
positivo) do ponto médio do diâmetro da coroa.
* Gear Lubricant = Lubrificante de Engrenagem *
OLEO DE TRANSMISSÃO
No último caso, quando não há lubrificação ou quando ela já está seca, ocorre um
desgaste acentuado, podendo, inclusive, resultar em pontos de solda, devido ao
aquecimento demasiado das superfícies, que se grudam e se soldam.
OLEO DE TRANSMISSÃO
- TROCA DE ROLAMENTOS
DEFEITOS MAIS COMUNS EM CAMBIOS CONVENCIONAIS
- QUEBRA DA COROA OU PINHÃO
DEFEITOS MAIS COMUNS EM
CAMBIOS CONVENCIONAIS
TRATAMENTOS SUPERFICIAIS
TEMPERA / CEMENTAÇÃO
TRATAMENTOS SUPERFICIAIS
TEMPERA / CEMENTAÇÃO
ENDURECIMENTO SUPERFICIAL
GARFO DE ENGRENAMENTO
INSPECIONAR ALINHAMENTO E DESGASTE
NO ACIONAMENTO DA LUVA
DEFEITOS MAIS COMUNS EM
CAMBIOS CONVENCIONAIS
DEFEITOS MAIS COMUNS EM
CAMBIOS CONVENCIONAIS
VAZAMENTO NA
COIFA DA
HOMOCINETICA
OU TRIZETA DO
CAMBIO
DEFEITOS MAIS COMUNS EM CAMBIOS CONVENCIONAIS
DEFEITOS MAIS COMUNS EM CAMBIOS CONVENCIONAIS
TRIZETA – EM MAU ESTADO CAUSA MUITA VIBRAÇÃO
FALTA DE LUBRIFICAÇÃO
ROLAMENTO ESTOURADO
VAZAMENTO NA COIFA
DA HOMOCINETICA OU
TRIZETA DO CAMBIO
CAUSADA PELO
CONTATO DA COIFA
COM O PARAFUSO DE
APERTO DA FLANGE DE
FIXAÇÃO
DEFEITOS MAIS COMUNS EM CAMBIOS CONVENCIONAIS
ALAVANCA DE CAMBIO
TRANSMISSÃO DO
ENGRENAMENTO
EFETUADA PELA
ALAVANCA DE
CAMBIO ATRAVÉZ
DE CABOS
ALAVANCA DE CAMBIO
ALAVANCA DE CAMBIO
ALAVANCA DE CAMBIO
ALAVANCA DE CAMBIO
ALAVANCA CAMBIO DO CITROEN
TRAMBULADOR
Trambulador é a peça
presente no câmbio do seu
carro que faz com que o
movimento de ativação de
uma marcha seja levado ao
interior do câmbio
TRAMBULADOR
TRAMBULADOR
TRAMBULADOR
TRAMBULADOR
TRAMBULADOR
