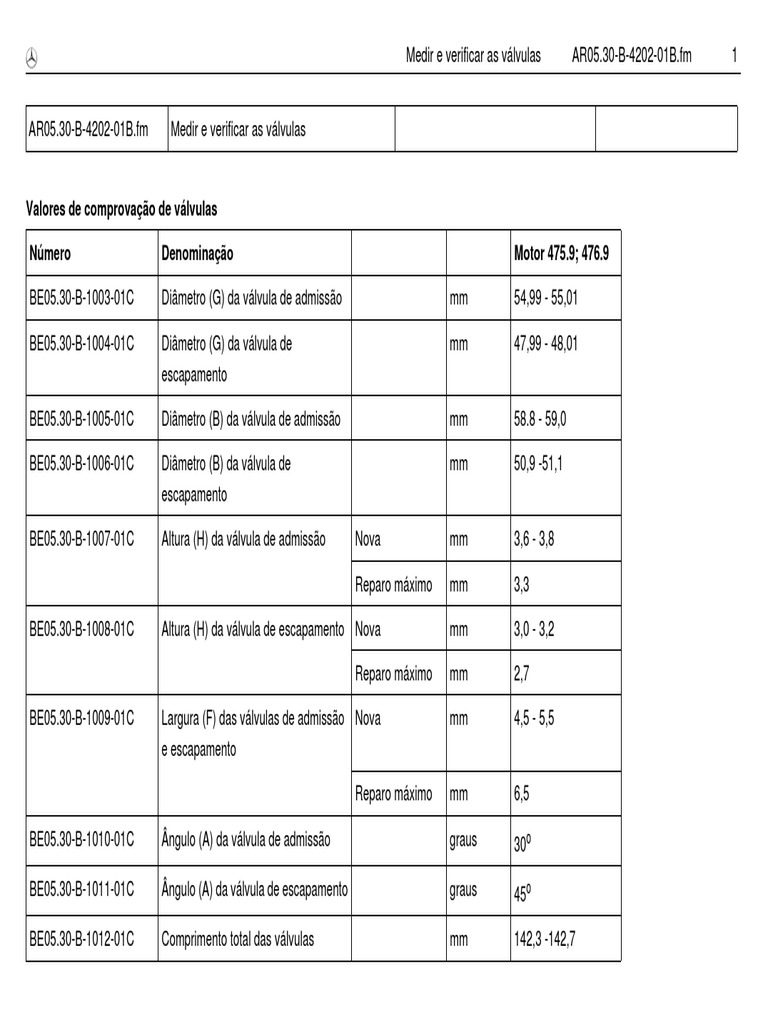

a Medir e verificar as válvulas AR05.30-B-4202-01B.
fm 1
AR05.30-B-4202-01B.fm Medir e verificar as válvulas
Valores de comprovação de válvulas
Número Denominação Motor 475.9; 476.9
BE05.30-B-1003-01C Diâmetro (G) da válvula de admissão mm 54,99 - 55,01
BE05.30-B-1004-01C Diâmetro (G) da válvula de mm 47,99 - 48,01
escapamento
BE05.30-B-1005-01C Diâmetro (B) da válvula de admissão mm 58.8 - 59,0
BE05.30-B-1006-01C Diâmetro (B) da válvula de mm 50,9 -51,1
escapamento
BE05.30-B-1007-01C Altura (H) da válvula de admissão Nova mm 3,6 - 3,8
Reparo máximo mm 3,3
BE05.30-B-1008-01C Altura (H) da válvula de escapamento Nova mm 3,0 - 3,2
Reparo máximo mm 2,7
BE05.30-B-1009-01C Largura (F) das válvulas de admissão Nova mm 4,5 - 5,5
e escapamento
Reparo máximo mm 6,5
BE05.30-B-1010-01C Ângulo (A) da válvula de admissão graus 30o
BE05.30-B-1011-01C Ângulo (A) da válvula de escapamento graus 45o
BE05.30-B-1012-01C Comprimento total das válvulas mm 142,3 -142,7
a Medir e verificar as válvulas AR05.30-B-4202-01B.fm 2
Número Denominação Motor 475.9; 476.9
BE05.30-B-1013-01C Folga entre a haste e a guia de válvula mm 0,050 - 0,095
de admissão
Limite de mm 0,118
desgaste
BE05.30-B-1014-01C Folga entre a haste e a guia de válvula mm 0,060 - 0,105
de escapamento
Limite de mm 0,118
desgaste
BE05.30-B-1015-01C Excentricidade máxima da face de mm 0,03
assentamento da válvula em relação à
haste
BE05.30-B-1016-01C Distância ente a face da válvula e a mm 0,7 - 1,1
face inferior do cabeçote
BE05.30-B-1017-01C Folga das válvulas de admissão mm 0,30
BE05.30-B-1018-01C Folga das válvulas de escapamento mm 0,40
BE05.30-B-1019-01C Curso das válvulas de admissão Sem folga no mm 0,40 - 0,60
PMS II
BE05.30-B-1020-01C Curso das válvulas de escapamento Sem folga no mm 0,55 - 0,75
PMS II
BE05.30-B-1021-01C Curso total das válvulas de admissão Com folga mm 11,7 - 11,9
reguladas
a Medir e verificar as válvulas AR05.30-B-4202-01B.fm 3
Número Denominação Motor 475.9; 476.9
BE05.30-B-1022-01C Curso total das válvulas de Com folga mm 13,1 - 13,5
escapamento reguladas
BE05.30-B-1023-01C Diferença máxima admissível do curso mm 1,5
total das válvulas de admissão e
escapamento (limite de desgaste)
a Medir e verificar as válvulas AR05.30-B-4202-01B.fm 4
• 1 - Limpar as válvulas, remover eventuais resíduos de óleo carbonizado.
•
• 2 - Verificar a possibilidade de utilização no caso de válvula usada, comprovando os valores
recomendados.
•
• i As válvulas queimadas ou que apresentarem desgaste nas ranhuras das chavetas, danos
na camada de cromo da haste, deformações e desgastes além do limite admissível, deverão
ser incondicionalmente substituidas, exeção feita a face de assentamento da válvula e ao topo
de sua haste (contato com o balancim) que poderão ser trabalhadas, desde que mantenham
as dimensões dentro dos valores de controle.
•
• A - Ângulo da face de assentamento
• B - Diâmetro da cabeça da válvula
• C - Comprimento da válvula
• E - Diâmetro da haste da válvula
• F - Largura da face de assentamento da válvula
• G - Diâmetro de controle, relativo a posição (H)
• H - Posição relativa ao diâmetro de controle (G)
B05.30-0001-03
