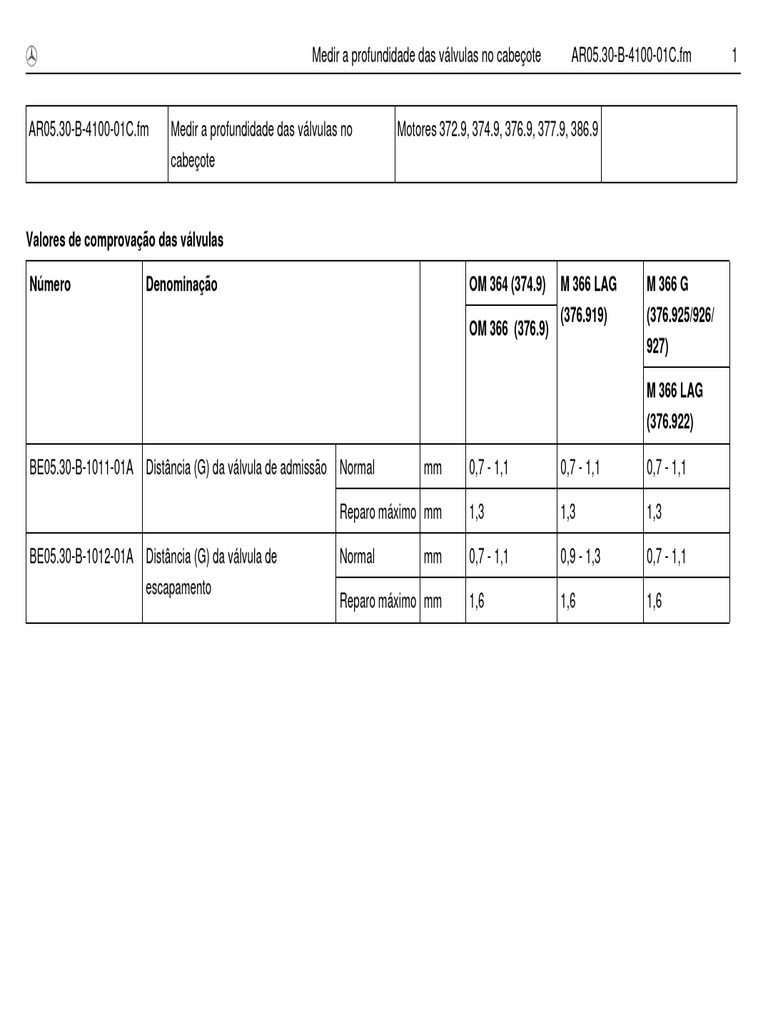

a Medir a profundidade das válvulas no cabeçote AR05.30-B-4100-01C.

fm 1

AR05.30-B-4100-01C.fm Medir a profundidade das válvulas no Motores 372.9, 374.9, 376.9, 377.9, 386.9
cabeçote

Valores de comprovação das válvulas

Número Denominação OM 364 (374.9) M 366 LAG M 366 G


(376.919) (376.925/926/
OM 366 (376.9)
927)

M 366 LAG
(376.922)

BE05.30-B-1011-01A Distância (G) da válvula de admissão Normal mm 0,7 - 1,1 0,7 - 1,1 0,7 - 1,1

Reparo máximo mm 1,3 1,3 1,3

BE05.30-B-1012-01A Distância (G) da válvula de Normal mm 0,7 - 1,1 0,9 - 1,3 0,7 - 1,1
escapamento
Reparo máximo mm 1,6 1,6 1,6
a Medir a profundidade das válvulas no cabeçote AR05.30-B-4100-01C.fm 2

Valores de comprovação das válvulas

Número Denominação OM 364 A (374.950/951/952) OM 364 A (374.953)

OM 364 LA (374.9)

OM 366 A (376.950/951/952/ OM 366 A (372.961)


953/954/955/956/958/961/
OM 366 A (376.945/946/947/
962/963/964)
948/949/967)

OM 366 A (377.9)

OM 366 LA (376.981/984/ OM 366 LA (372.985)


986/989)
OM 366 LA (376.941/942/
972/974/976/977/993/994/
995/997)

OM 366 A/LA (386.9) OM 366 LA (377.9)

BE05.30-B-1011-01B Distância (G) da válvula de admissão Normal mm 0,7 - 1,1 0,7 - 1,1

Reparo máx. mm 1,3 1,3

BE05.30-B-1012-01B Distância (G) da válvula de Normal mm 0,7 - 1,1 0,9 - 1,3


escapamento
Reparo máx. mm 1,6 1,6
a Medir a profundidade das válvulas no cabeçote AR05.30-B-4100-01C.fm 3

001 589 53 21 00 343 589 00 40 00


Relógio comparador Suporte do comparador

o Medir

1 Apoiar o l suporte do comparador (2) sobre a superfície plana inferior do cabeçote.

2 Instalar o l comparador (1) de modo que o apalpador toque na face do cabeçote com alguma
pré-carga.

3 Fixar o l comparador (1) no l suporte (2) e ajustar a escala a zero “0” .

4 Deslocar o l comparador até que o apalpador toque na superfície da cabeça da válvula (3).

i Caso o valor obtido não se encontre dentro dos valores recomendados (G), verificar a B05.30-4100-01
válvula e a sede .
