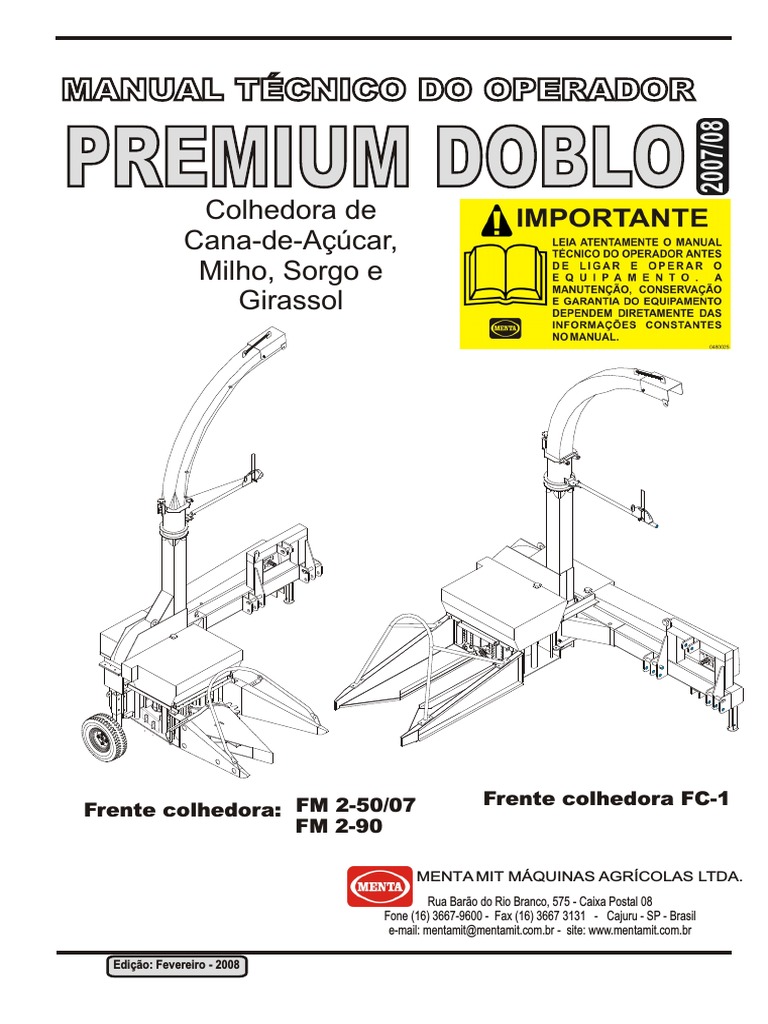

MANUAL TÉCNICO DO OPERADOR
2007/08
PREMIUM DOBLO Colhedora de
Cana-de-Açúcar,
Milho, Sorgo e
Girassol
Frente colhedora FC-1

Frente colhedora: FM 2-50/07
FM 2-90
MENTA MIT MÁQUINAS AGRÍCOLAS LTDA.

Rua Barão do Rio Branco, 575 - Caixa Postal 08
Fone (16) 3667-9600 - Fax (16) 3667 3131 - Cajuru - SP - Brasil
e-mail: mentamit@mentamit.com.br - site: www.mentamit.com.br
Edição: Fevereiro - 2008

PREMIUM DOBLO 2007/08- MANUAL TÉCNICO
APRESENTAÇÃO
A produção de forragens a baixo custo tem sido um grande desafio para os pecuaristas
e, principalmente, para os fabricantes de máquinas. Dentre todas as forrageiras a
cana-de-açúcar vem se firmando como o volumoso mais eficiente para a nutrição de
bovinos.
Para atender aos pecuaristas mais exigentes, a MENTA MIT desenvolveu a mais
eficiente, econômica e produtiva colhedora e ensiladeira média de forragens e
especialmente da cana-de-açúcar: PREMIUM DOBLO. Seu projeto revolucionário
dispensa todas as correias sendo que as transmissão de força é realizada por cardan e
caixas de transmissão.
A PREMIUM DOBLO tanto colhe a cana-de-açúcar, como também colhe com grande
eficiência, capim napier em linha, sorgo, milho e girassol. Agora com suas frentes
colhedoras FM 2-50/07 e FM 2-90, intercambiáveis, voçê consegue colher 2 linhas de
milho, sorgo e girassol com mais eficiência. A novas frentes colhedoras apresentam
maior produtividade com baixo custo operacional por tonelada colhida. Além de
economizar combustível, trator, operador e também compactando menos o solo por
colher 2 linhas a cada passada. Com a PREMIUM DOBLO você irá se surpreender com
a produtividade, o tamanho e a uniformidade de corte da ração particulada da sua
colhedora.
Compacta e robusta, a PREMIUM DOBLO pode ser acionada por tratores de baixa
potência. Possui um avançado sistema de roletes verticais, que cortam o pé da cana-
de-açúcar sem abalar a soqueira, possibilitando melhor rebrota da cana.
Além de colhedoras de cana-de-açúcar a MENTA MIT fabrica uma linha completa de
colhedoras, forrageiras, ensiladeiras e picadores para todos os tipos de forragens
como milho, sorgo, girassol, capins, aveia e outros.
Você sempre pode confiar na tecnologia, na qualidade e nos mais de cinqüenta e sete
anos de experiência da MENTA MIT.
ATENÇÃO:
FICA ESPRESSAMENTE PROIBIDO O USO DE QUALQUER TIPO
DE PRODUTOS INOCULANTES COMO CAL, SODA, E OUTROS
INTRODUZIDOS NO INTERIOR DO EQUIPAMENTO, ISTO É
INADEQUADO E ACARRETA NA PERDA DA GARANTIA
ATENÇÃO:
PARA TRABALHAR NA COLHEDEIRA DE CANA-
DE-AÇUCAR,RECOMENDA-SE TRATOR COM
SUPER REDUTOR ( LOW TRACK ).
MENTA MIT - Máquinas Agrícolas Ltda
Pág.
ÍNDICE
1 - Caracteristicas e Benefícios....................................................................................................................................... 02
2 - Segurança no campo.................................................................................................................................................. 03
2.1 - Ilustração dos adesívos de alerta e segurança........................................................................................... 04
2.2 - Ilustração dos adesívos de orientação e operacional................................................................................. 05
3 - Procedimentos de instalação...................................................................................................................................... 06
4 - Ajustando a altura de corte.......................................................................................................................................... 09
5 - Ajustando o coração frontal - Frente colhedora FM 2-50/07 e FM 2-90 ..................................................................... 09
6 - Instruções de operação............................................................................................................................................... 10
6.1 - Cuidados permanentes............................................................................................................................... 10
6.2 - Ajustando a variação de corte..................................................................................................................... 10
6.3 -Ajustando a plataforma colhedora FC-1....................................................................................................... 10
6.4 - Pino fusível.................................................................................................................................................. 10
7 - Manutenção básica preventiva.................................................................................................................................... 11
7.1 - Pontos de lubrificação ................................................................................................................................ 11
7.2 - Trocando o óleo das caixas de transmissão .............................................................................................. 12
8 - Manutenção corretiva.................................................................................................................................................. 12
8.1 - Afiando as facas do rotor principal...............................................................................................................13
8.2 - Afiando a contra-faca ..................................................................................................................................14
8.3 - Substituindo as facas do rotor .................................................................................................................... 15
8.4 - Substituindo a cardan de tração do rotor principal e caixa de transmissão................................................ 16
8.4.1 - Substituindo o pino fusível e parafuso fusível do cardan ........................................................................ 16
8.5 - Afiando e substituindo as facas dos roletes frontais e a faca-única - Frente colhedora FC-1.....................17
8.6 - Substituindo os roletes frontais e dentaduras - Frente colhedora FC-1...................................................... 19
8.7 - Substituindo os roletes frontais - Frentes colhedoras FM 2-50/07 e FM 2-90 ........................................... 22
8.8 - Substituindo as estrelas frontais e carambolas - Frentes colhedoras FM 2-50/07 e FM 2-90 ................... 23
8.9 - Substituindo as facas colhedoras serrilhadas - Frentes colhedoras FM2-50/07 FM 2-90 ......................... 24
8.10 - Substituindo as Navalhas Menta serrilhadas - Frentes colhedoras FM2-50/07 FM 2-90 ........................ 25
9 - Trocando de frente colhedora...................................................................................................................................... 26
10 - Instalando os acessórios .......................................................................................................................................... 27

10.1 - Sistema pirulito ........................................................................................................................................ 28
10.2 - Pistão hidráulico da bica de saída ........................................................................................................... 29
10.3 - Roda de apoio .......................................................................................................................................... 29
11 - Especificações técnicas e Dimensões gerais............................................................................................................ 30
12 - Catálogo de Peças.................................................................................................................................................... 31
12.1 - Plataformas frontais ( Bicos ) - Frente colhedora FC-1............................................................................ 31
12.2 - Plataformas frontais ( Bicos ) - Frente colhedora FM 2-50/07 ................................................................. 32
12.3 - Plataformas frontais ( Bicos ) - Frente colhedora FM 2-90....................................................................... 33
12.4 - Conjuntos estruturais................................................................................................................................ 34
12.5 - Frente colhedora - Sistema de transmissão............................................................................................. 36
12.6 - Caixa de transmissão Frente colhedora .................................................................................................. 38
12.7 - Caixa de transmissão Frente colhedora (opcional) ................................................................................. 39
12.8 - Frente colhedora - Componentes estruturais .......................................................................................... 40
12.9 - Frente colhedora FC-1 - Componentes estruturais ................................................................................ 41
12.10 - Frente colhedora FC-1 - Roletes .......................................................................................................... 42
12.11 - Frente colhedora FC-1 - Roletes .......................................................................................................... 43
12.12 - Frente colhedora FM 2-50/07 - Roletes e engrenagens ........................................................................ 44
12.13 - Frente colhedora FM 2-50/07 - Roletes e engrenagens ........................................................................ 45
12.14 - Frente colhedora FM 2-90 - Roletes e engrenagens.............................................................................. 46
12.15 - Frente colhedora FM 2-90 - Roletes e engrenagens.............................................................................. 47
12.16 - Rotor principal......................................................................................................................................... 48
12.17 - Caixa de transmissão do Rotor ............................................................................................................. 49
12.18 - Caixa de transmissão do Cambão ......................................................................................................... 50
13 - Acessórios - catálogos de peças............................................................................................................................... 51

13.1 - Sistema pirulito (opcional )....................................................................................................................... 51
13.2 - Pistão da bica de saída ( opcional ).......................................................................................................... 52
13.3 - Roda de apoio ( opcional ) frente FC-1..................................................................................................... 53
13.4 - Amolador de facas .................................................................................................................................... 54
13.5 - Caixa de transmissão do rotor (opcional) ................................................................................................ 55
13.6 - Caixa de transmissão do cambão (opcional) ........................................................................................... 56
14 - Anormalidades, causas e soluções........................................................................................................................... 57

15 - Certificado de garantia............................................................................................................................................. 58
1 - Características e Benefícios
A PREMIUM DOBLO foi projetada pelo centro de desenvolvimento tecnológico da MENTA MIT
incorporando inúmeras e exclusivas vantagens para o usuário.
Características: Possui um sistema de segurança proporcionado
1 - Roletes Frontais e Estrelas frontais por pino fusível e parafuso fusível do cardan que
se rompe quando da entrada de algum corpo
A frente FC-1 possui um sistema exclusivo de estranho ou qualquer avaria, paralisando a
corte. Corta o pé da cana-de-açúcar, sem abalar a máquina imediatamente.
soqueira. Suas facas são fabricadas em aço
especial com têmpera localizada, tornando-as 6 - Controle Hidráulico ( Opcional )
mais resistentes e duráveis. A PREMIUM possui pistão hidráulico opcional,
As frentes FM 2-50/07 e FM 2-90 possui um operado diretamente do trator, para ajustar o
sistema de corte onde as estrelas frontais direcionamento da bica de saída.
recolhem a forragem contra a faca colhedora 7 - Sistema Pirulito ( Opcional para frente FC-1 )
permitindo um corte perfeito. Acessório opcional instalado à frente do
A forma construtiva e de montagem das estrelas, equipamento, utilizado para direcionar aos roletes
permite uma auto-afiação durante a colheita que frontais as canas tombadas pelo vento.
prolonga sua vida útil. As facas são fabricadas em O “pirulito” se constitui de uma rosca sem fim
aço especial com têmpera localizada, tornando-as acionada por um motor hidráulico.
mais resistentes e duráveis. Os roletes frontais
trabalham com a mesma rotação das estrelas, 8 - Estrutura
porém em sentido contrário, direcionando o Estrutura monobloco, dando maior rigidez e
material cortado para os roletes alimentadores. durabilidade ao conjunto.
Os roletes frontais, em todas as frentes Benefícios e Vantagens
colhedoras, são apoiados sobre mancais e
rolamentos fixos de uma carreira de esferas com A) O sistema de transmissão por cardan e caixas é
retentor de proteção. mais eficiente que os sistemas acionados por
correias, porque transmite com menor perda de
2 - Roletes Alimentadores potência. Além de economizar correia a
O sistema de alimentação do rotor principal é PREMIUM DOBLO exige menor potência do
composto de três roletes verticais dentados e um motor.
de superfície lisa. O rolete liso e o dentado, B) Melhor relação custo/benefício, por ser mais
próximos ao rotor principal, e as duas algemas eficiente e produtiva. Produz até 40 ton/hora de
oscilantes, proporcionam um corte uniforme da ração picada, em condições favoráveis de lavoura
forragem. e terreno, necessitando para isso uma menor
3 - Rotor Principal força motriz ou seja, trator a partir de 75 cv para
milho e sorgo e trator acima de 80 cv com super
O rotor principal, comum entre as frentes redução para cana. ( Ver especificações técnicas
colhedoras, possui um sistema de disco de corte na pag.30 ).
lateral composto de 6 facas, ou opcionalmente 12
facas, em aço especial com têmpera localizada, C) Baixo custo de manutenção, pelo pequeno
fixadas com parafusos de aço 8.8, super nível de desgaste, quando comparada a outros
resistentes. equipamentos destinados à mesma finalidade.
4 - Transmissão D) A PREMIUM DOBLO oferece conforto
excepcional ao operador, proporcionando uma
O sistema de transmissão foi projetado para ampla visão do campo de trabalho, além de todos
oferecer um sincronismo perfeito entre os roletes os comandos estarem a seu alcance, instalados
frontais, roletes alimentadores e rotor principal, no próprio trator.
tendo função fundamental na qualidade do corte e
na produção da ração. E) Abertura telescópica do cambão para permitir
o ajuste da PREMIUM DOBLO a diferentes bitolas
A transmissão é feita através de um conjunto de do eixo traseiro do trator.
cardans e correntes, interligados por robustas
5 - Segurança MENTA MIT - Máquinas Agrícolas Ltda

02
2 - Segurança no Campo
ATENÇÃO:
Antes de acionar a PREMIUM DOBLO, o responsável pela operação deverá estar instruído
quanto ao manejo correto e seguro do equipamento. Para tanto é indispensável a leitura
deste manual de operação. A utilização correta do equipamento é, seguramente, fator de
máxima importância na prevenção de acidentes.
ATENÇÃO:
A PREMIUM DOBLO, foi projetada para colher mecânicamente cana-de-açúcar, milho,
sorgo,girassol, capins e demais forragens plantadas em linha, sendo terminantemente proíbida
a alimentação manual da colhedora por razão de segurança.
Para não comprometer o desempenho operacional e para evitar quebras do equipamento o
terreno no qual ele for trabalhar deve ser previamente destocado e limpo de troncos,
cupinzeiros, cepas, pedras, arames, metais, bem como de outros resíduos que possam
comprometer a colheita.
Deve-se também evitar o trânsito da PREMIUM DOBLO por curvas de nível e buracos
excessivamente acentuados.
PERIGO:
Como qualquer equipamento mecânico esta máquina exige cuidados de segurança, quando em
operação. Observe com atenção os seguintes procedimentos :
.Não manobre o trator com a máquina em funcionamento.
.Não se aproxime dos rolos frontais com a máquina em funcionamento.
.Esta máquina não pode ser alimentada manualmente. Não trabalhe sem as proteções do
rotor
picador, das engrenagens, das correntes e cardan.
.Para sua maior segurança utilize os equipamentos de proteção individual ao afiar as facas,
( óculos, luvas, abafadores auditivos, etc ).
.Nunca efetue qualquer tipo de manutenção e não instale qualquer tipo de acessório com o
equipamento em funcionamento;
.Toda manutenção deve ser feita com a máquina parada. Em caso de entupimento desligue
a
Máquina para desembuchar os roletes.
Se houver dúvidas consulte sempre o manual do operador antes de ligar a máquina.
Não destrua o meio ambiente efetuando trabalhos agrícolas incorretos.

Nunca transporte passageiros sobre o equipamento ou sobre o trator.

03
2.1 - Ilustração dos adesívos de alerta e segurança

Não retire nem altere esses adesívos afixados à máquina, pois eles se constituem em fator de proteção e
segurança para o operador.
PERIGO ATENÇÃO
PELIGRO ATENCIÓN
DANGER ATTENTION
NÃO DESEMBUCHE A MÁQUINA COM O TRATOR/MOTOR RECOLHER O PÉ DE APOIO
EM FUNCIONAMENTO. ANTES DE INICIAR O TRABALHO.
NO DESENCASTRE LA MÁQUINA CON EL TRACTOR/MOTOR
EN MOVIMIENTO. RECOGER EL PIE DE APOYO
ANTES DE INICIAR EL TRABAJO.
DO NOT REMOVE BUSHING WHILE THE TRACTOR/ENGINE
IS WORKING. PULL BACK THE SUPPORTING
FOOT BEFORE ATARTING WORK.
ADESIVO MENTA 048.0019 ADESIVO MENTA 048.0009
PERIGO ATENÇÃO
PELIGRO ATENCIÓN
DANGER ATENTION
NÃO MANOBRAR O TRATOR COM A MÁQUINA EM
NÃO SE APROXIME DOS ROLOS FRONTAIS COM A FUNCIONAMENTO.
MÁQUINA EM FUNCIONAMENTO. NO MANIOBRE EL TRACTOR COM LA MÁQUINA EN
FUNCIONAMIENTO.
NO SE ACERQUE A LOS RODILLOS FRONTALES CON LA DO NOT MANUEVER THE TRACTOR WITH THE MACHINE
MÁQUINA EM FUNCIONAMIENTO. IN OPERATION.
KEEP DISTANCE FROM THE ROLLERS WHILE THE

MACHINE IS WORKING.
PERIGO
PELIGRO
PERIGO
Como qualquer equipamento mecânico esta máquina exige cuidados de segurança
quando em operação. Observe com atenção os seguintes procedimentos:
DANGER - Não manobre o trator com a máquina em funcionamento.
- Não se aproxime dos rolos frontais com a máquina em funcionamento.
NÃO ALIMENTA A MÁQUINA MANUALMENTE. - Esta máquina não pode ser alimentada manualmente. Não trabalhe sem
as proteções do rotor repicador, da rosca transportadora, do cardan
das engrenagens, das correntes e das correias que devem ser esticadas
NO ALIMENTE LA MÁQUINA MANUALMENTE. periodicamente.

- Para sua maior segurança utilize os equipamentos de proteção individual
ao afiar as facas ( óculos, luvas, abafadores auditivos, etc ).
DO NOT FEED THE MACHINE MANUALLY. - Toda a manunteção deve ser feita com a máquina parada e desligada.
Em caso de entupimento desligue a máquina para desembuchar os roletes.
Se houver dúvidas consulte sempre o manual do operador antes de ligar a máquina.
ADESIVO MENTA 048.0011

04
2.2 - Ilustração dos adesívos de orientação operacional
Não retire nem altere esses adesívos afixados à máquina, pois eles se constituem em certeza de segurança e
durabilidade para a máquina.
ATENÇÃO
ATENCIÓN
ATTENTION
PARA MAIOR SEGURANÇA ESTA MÁQUINA ESTÁ EQUIPADA
COM PINO FUSÍVEL NA ENGRENAGEM DE TRANSMISSÃO.
PARA MAYOR SEGURIDAD ESTA MÁQUINA ESTÁ EQUIPADA ATENÇÃO

CON FUSIBLE EN EL ENGRENAJE DE LA CAJA DE TRANSMISIÓN. ATENCIÓN
ATTENTION
FOR ADDED SAFETY, THIS MACHINE IS FITTED WITH FUSIBLE
PIN IN THE TRANSMISSION BOX GEAR
ATENÇÃO
ATENCIÓN ADESIVO MENTA 048.0010
ATENTION
PARA SUA MAIOR SEGURANÇA, UTILIZE EQUIPAMENTOS ATENÇÃO
DE PROTEÇÃO INDIVIDUAL ADEQUADOS AO AFIAR AS
FACAS.
ATENCIÓN
ATENTION
PARA MAYOR SEGURIDAD PERSONAL, UTILICE LOS ANTES DE FUNCIONAR A MÁQUINA VERIFICAR O
EQUIPAMENTOS DE PROTECCIÓN INDIVIDUAL AL AFIAR LAS TAMANHO DO CARDAN
CUCHILLAS.
ANTES DE PONER EN FUNCIONAMENTO LA MÁQUINA
COMPRUEBE EL TAMAÑO DEL CARDÁN.
FOR ADDED SAFETY, USE PERSONAL PROTECTION EQUIPMENT
WHEN SHARPENING THE KNIVES. BEFORE OPERATING THE MACHINE, CHECK PROPELER
SHAFT SIZE.
ATENÇÃO
ATENCIÓN
ATENTION
E S TA MÁ QU I N A N Ã O D E V E T R A B A L H A R S E M A S
PROTEÇÕES DAS CORREIAS E DAS CORRENTES, QUE DEVEM
SEM AJUSTADAS PERIODICAMENTE.
ESTA MÁQUINA NO DEBE TRABAJAR SIN LAS PROTECCIONES

DE LAS CORREAS Y DE LAS CADENAS, QUE DEBEN SER
AJUSTADAS PERÓDICAMENTE.
ATENÇÃO
THIS MACHINE MUST NOT BE OPERATED WITHOUT THE
Para afiar as facas
PROTECTION FOR BELTS AND CHAINS, WHICH MUST BE
PERIODICALLY TENSIONED.
acople o cardan do trator (1)
ao eixo traseiro da Premium Doblô.
ADESIVO MENTA 048.0017 Em caso de dúvidas consulte
sempre o Manual
ATENÇÃO Técnico do Operador
ATENCIÓN para instruções mais detalhadas.
ATENTION
TIRAR ESTA PLATAFORMA PARA TRABALHAR
NA CANA E CAPIM. 1
RETIRAR ESTA PLATAFORMA PARA TRABAJAR
CON CAÑA E FORRAJE.
REMOVE THIS PLATFORM TO WORK

WITH SUGARCANE AND GRASS. ! IMPORTANTE:
Para afiar as facas proteja seus olhos usando óculos de proteção
e demais equipamentos de proteção individual. ADESIVO MENTA 048.0023

05
3 - Procedimentos de Instalação
Para uma instalação segura e perfeita siga as instruções abaixo:
Posição de
Trabalho
1
2
Posição de
Transporte
Cambão
4
3
5
C
B
A
4
POSIÇÕES DE REGULAGEM DO CAMBÃO
A / B = REGULAGENS DE ACORDO COM

A RODAGEM DO TRATOR
C = POSIÇÃO SOMENTE PARA TRANSPORTE
A) Abaixe as Sapatas de Apoio (4) e trave-as com o

pino.
B) Retire a manopla (3).
C) Articule a Bica de Saída erguendo-a para a posição
de trabalho. Nesta posição existe uma Manopla (1)
e uma contra-porca (2) que deverão ser bem
apertadas para que a bica não se solte durante a
operação.
D) Retire o pino (5) e regule o Cambão nas posições
A/B de acordo com a rodagem do trator.
IMPORTANTE:
Para transportar a PREMIUM DOBLO é recomendável dobrar e fixar a bica de saída na
posição de transporte. Certifique-se de que a bica de saída esteja bem fixada.

06
E) Engate o Hidráulico e o 3º Ponto do trator

ao equipamento usando os Pinos (5).
[Trave-os com os contra-pinos (6) ]
F) Para as frentes FM 2-50/07 e Fm 2-90

retire a roda de apoio (7) da posição de
transporte e coloque-a na posição de
trabalho.
Trave o conjunto com o pino (8)
Certo
G) Antes de acoplar o equipamento ao trator
verifique se os cardans estão montado de
maneira correta. Verifique também se a
distância entre a tomada de força do trator e
do eixo entalhado da máquina está de
acordo com o tamanho original do cardan.
Caso esta distância seja menor, deverão ser Errado
cortadas as pontas das hastes do cardan,
mantendo sempre uma folga de no mínimo
10 cm. Veja as ilustrações.
NOTA :
A posição de trabalho da roda de rte
Co
apoio para frente FM 2-50/07 é do
lado esquedo, e da frente FM 2-90 é
do lado direito.
IMPORTANTE:
Lubrifique as hastes e as cruzetas dos Cardans para não travarem.

07
H) Conecte a tomada de força do trator ao eixo entalhado da PREMIUM DOBLO através do Cardan.
Após a conexão certifique-se de que os pinos-trava (11) do Cardan estejam devidamente travados.
ATENÇÃO:
- Não trabalhar em longos períodos quando o ângulo

‘A’ atigir 80°. Esse ângulo é permitido para curtos
períodos, por exemplo em uma manobra.
- Trabalho por longos períodos o ângulo ‘A’ pode atingir no
máximo 25°.
- Não dar partida na máquina quando oângulo ‘A’ exeder 12
25°.
-Em manobras o ângulo ‘A’ não deve ultrapassar 50°
(margem de segurança ), caso a manobra exceder a isso,
desacople o cardan do trator.
9
10
(A)
25°
11
Proteção do
Cardan
h) Para regular a posição da Bica de Saída levante o Braço (10) desencaixando o pino (9) do tubo de
saída. Gire o braço para a posição desejada e trave-a novamente no tubo de saída.
A regulagem do Quebra Jato é feita com a alavanca (12), girando-a para a direita ou para a esquerda.
I M P O R TA N T E :
Fixe as correntes que se encontram nas extremidades da proteção do cardan a um ponto do
equipamento e do trator para que não girem durante o trabalho.

08
4 - Ajustando a Altura de Corte

Para ajustar a altura de corte, utilize o sistema
hidráulico do trator.
a) Com a máquina já acoplada ao trator levante-
a com o hidráulico até a liberação das sapatas
de apoio (1).
b) Levante as sapatas de apoio (1) e trave-as na
posição mais elevada.
c) Com os recursos hidráulicos do trator ajuste a
altura de corte na altura desejada e o
nivelamento do equipamento.
De 10 a 30 cm
Altura de Corte
1
1
5 - Ajustando o Coração frontal

FM 2-50/07 e FM 2-90
As frentes colhedoras FM 2-50/07 e FM 2-90 dispõem de um recurso simples que permite a
regulagem do material a ser colhido, com mais massa ou menas massa por tonelada.
Por isso, esta regulagem deverá ser efetuada na prática.
a)- Solte parcialmente os seis parafusos (1).

Regule o coração frontal até obter
resultado favorável, em seguida aperte Coração frontal
1
os parafusos (1).
NOTA :
Para não restringir a passagem do
material observe o coração frontal
para que ele não ultrapasse o vertice
do rolete cerambola.
Vertice do
Rolete carambola
IMPORTANTE:
Execute esta operação com o
equipamento desligado.

09
6 - Instruções de Operação
6.1 - Cuidados permanentes
a) Certifique-se sempre de que o equipamento esteja corretamente acoplado ao trator, verificando se todos os pinos de
engate estão devidamente travados, evitando que não se soltem em movimento.
b) O cardan é composto de carenagens e correntes com engate. Ao acoplar o cardan, engate cada corrente em lugares
onde não irão se mover, para que as carenagens fiquem paradas com o cardan em movimento
c) Verifique se as sapatas de apoio do equipamento estão corretamente levantadas.
d) Antes de acionar o equipamento, verifique se não há ferramentas ou objetos sobre a máquina e principalmente, dentro
do cabeçote e do rotor picador.
e) Antes de começar o trabalho e durante a operação procure observar se não há objetos, como pedras, tocos, ferros e
outros, que possam danificar os roletes ou as facas do rotor. Isto poderá provocar quebras ou empenamento das facas,
causando o desbalanceamento do rotor.
f) Acione o equipamento gradualmente mantendo a rotação do trator entre 1800 à 2000 rpm.
g) Durante os trabalhos, caso haja insuficiência do motor, desembreá-lo mantendo o equipamento em funcionamento
para que o material colhido saia normalmente. Com alívio do equipamento retorne ao trabalho.
h) Caso haja algum desbalanceamento do rotor pare o equipamento imediatamente e corrija o problema, pois a
continuidade do uso causará danos à máquina.
i) Nunca se aproxime nem deixe que outra pessoa se aproxime do equipamento, quando em funcionamento,
principalmente dos Roletes frontais alimentadores.
j) Nunca desligue o trator com equipamento cheio, para não provocar “embuchamento”
.
6.2 - Ajustando a variação de cortes

A PREMIUM DOBLO pode picar a forragem em 6 diferentes tamanhos de partículas; fino, médio e grosso. Normalmente
sai de fábrica ajustada para corte de aproximadamente 4 mm se equipada com 12 facas e 7 mm se equipada com 6 facas,
utilizando a engrenagem de variação de corte de 14 dentes como ilustrado no desenho 32 na página 36. Para aumentar o
tamanho de corte basta substituir a engrenagem de 14 dentes e instalar a corrente nas engrenagens de 16 ou 23 dentes,
para a frente FC-1 (fig. 33 e 34 da página 36) e para as frentes FM 2-50/07 e FM 2-90 basta subustituir a engrenagem de
19 dentes pela engrenagem de 23 dentes ( fig. 40 e 34 pag. 36 ) e instalar a corrente.
6.3 - Ajustando a plataforma colhedora da frente FC-1

Para colher forragens em soqueira (cana-de-açúcar, napier, etc.) utiliza-se a abertura total da plataforma frontal (fig. 4 e 5
da página 31). Para colher milho, sorgo, girassol, etc. utiliza-se a plataforma com limitador de entrada (fig. 7 a 10 da
página 31).
6.4 - Pino fusível

A PREMIUM DOBLO está equipada com um pino fusível e um parafuso fusível do cardan para segurança. Que se rompe
quando da entrada de corpo estranho ou avaria paralisando a máquina. O pino fusível está instalado na engrenagem de
corrente intermediária (fig. 20 da página 36) e o parafuso está no cardan fig. 19 pag. 50. Caso o pino se rompa verifique e
saneie o problema trocando o pino posteriormente.

10
7 - Manutenção Básica Preventiva

Ao final da jornada de trabalho, verifique se não houve nenhuma folga nos parafusos de fixação, correntes, cardans, roletes,
etc...
7.1 - Pontos de lubrificação:

Lubrifique a cada 6 horas de trabalho os componentes ilustrados abaixo: 14
Verifique periodicamente o nível de óleo das caixas de transmissão ( 2, 7 e 9 ).
5 6
7
4
3
2 8
12
11
FRENTE FC-1
10
Ponto Descrição Qt Lubrificante

1 Frente colhedora 1 Bardahl Maxlub GP
2 Caixa de transmissão dos roletes
1 Consulte tabela na Pág.12
3 Corrente 1 Bardahl Agrolub-05
Bardahl Agroprotetivo 200
4 Junta agrícola 2 Bardahl Maxlub GP
5 Mancal dianteiro do rotor 1 Bardahl Maxlub GP
6 Mancal traseiro do rotor 1 Bardahl Maxlub GP
7 Caixa de transmissão do rotor 1 Consulte tabela na Pág.12
8 Cardan de transmissão da 2 Bardahl Maxlub GP
cruzeta- Eixo do cardan Bardahl G-A
9 Caixa de transmissão do cambão 1 Consulte tabela na Pág.12
10 Cardan de acionamento da 2 Bardahl Maxlub GP
cruzeta- Eixodo cardan Bardahl G-A
11 Cubo do pinhão 1 Bardahl Maxlub GP 13
12 Tubo giratório 1 Bardahl Maxlub GP
13 Proteção da plataforma 2 Bardahl Maxlub GP
14 Cubo da roda de apoio 1 Bardahl Maxlub GP FRENTE FM 2-50/07 e FM 2-90
IMPORTANTE:
Para a conservação do seu equipamento utilize o anticorrosivo Bardahl Agroprotetivo 200 após
a limpeza do equipamento, em paradas prolongadas, ou antes, de iniciar o funcionamento do
equipamento.
OBS: Periodicidade de aplicação do Bardahl Agroprotetivo 200:
De 30 a 90 dias no período de funcionamento do equipamento.
A cada 180 dias com o equipamento parado.’’
Para a lubrificação das correntes utilize Bardahl Agrolub - 05.
Aproveite a oportunidade para efetuar uma limpeza e verificar as condições da corrente, rolamentos em
geral e retentores das caixas de transmissão.

11
7.2 - Trocando o óleo das caixas de transmissão :

A primeira troca de óleo da Caixa de Transmissão deverá ser efetuada após 100 horas de
trabalho e as seguintes a cada 500 horas de trabalho.Os procedimentos abaixo servem para as três
Ver a quantidade de óleo de acordo as especificações encontradas na lista de peças, caixa rotor pag
49 e a caixa do cambão pag 50.
a) Retire a caixa de transmissão.

b) Sobre uma bancada, retire os bujões (1), (2) e (3) e
esgote o óleo totalmente.
2
c) Reponha o bujão (1) e (3)
d) Através do orifício do bujão (2) e com o auxílio de um
funil, adicione o óleo.
e) Verifique o nível do óleo através do local do bujão (3) e
em seguida recoloque o bujão ( respiro ) (2).
f) Aproveite a ocasião e verifique retentores, rolamentos e
chavetas. Limpe o respiro (2).
Nota: Estes procedimentos valem para as três caixas de
transmissão. 3
1
IMPORTANTE:
Recolha o óleo e graxas usados evitando assim a contaminação do meio ambiente.
Mantenha as facas afiadas, assim elas provocam um menor impacto ao cortar, o que evita
vibrações excessivas do equipamento.
Mantenha seu equipamento limpo, pulverizado com produto antioxidante, principalmente
em paradas prolongadas.
8 - Manutenção Corretiva
As colhedoras Menta Mit foram projetadas e são construídas para funcionar perfeitamente e
sem interrupções por períodos longos de trabalho. Todavia, poderão ocorrer irregularidades
geralmente motivadas por fatores alheios ao equipamento, tais como: manutenção preventiva não
realizada conforme recomendado neste manual, instalação inadequada do equipamento, descuidos
ou abusos na operação.
IMPORTANTE:
É fundamental que se adquira antecipadamente todas as peças e componentes genuínas
necessários para a manutenção.
Por motivo de segurança, qualquer manutenção deverá ser executada sempre com o
equipamento desligado.

12
8.1 - Afiando as Facas do Rotor Principal :

As facas das colhedoras Menta Mit tem uma longa durabilidade. Sua reposição só deverá ser
efetuada em duas situações: desgaste excessivo devido ao excesso de afiações, pois este
procedimento retira gradualmente a camada de têmpera, ou na ocorrência de danos irreparáveis,
causados por objetos como pedras, troncos, ferros, etc...
Para uma boa amolagem das facas siga as instruções abaixo:
a) Abaixe as sapatas de apoio (1) deixando a máquina nivelada.

b) Posicione o trator na trazeira da máquina e em seguida monte o cardan (2) de forma correta no
entalhado de saída, ( veja a figura abaixo )
c) Com o trator desligado retire a manopla (3) e remova a proteção frontal (4).
d) Retire os dois parafusos (6) e remova a tampa de vedação (7).
e)Ajuste a pedra do esmeril (8) na face frontal das facas do rotor dando um total paralelo em toda a
extensão da faca.Para isso utilize os parafusos (9) soltando-os e reapertando-os após o alinhamento.
f ) Afaste o esmeril (8) da faca através da porca (10), ligue o trator e acione a tomada de Potência e
acelere aproximadamente 800 rpm.
g) Gradualmente aproxime o esmeril das facas até começarem as fagulhas. Em seguida fixe
o eixo através da cruzeta (11), girando a mesma em sentido horário. Movimente a
cruzeta no sentido vai e vem, até que pare de sair fagulhas.
h) Caso a afiação não tenha ficado perfeita em todas as facas,
Repita o pracedimento ‘g’ por mais 1 ou 2vezes.
8
10
11
2
1
4
5
6
Contra-faca
1 Faca
Folga de
1,5 a 2,0 mm
IMPORTANTE:
Para sua maior segurança utilize óculos e os demais equipamentos de proteção individual.
Sempre que afiar ou trocar as facas afie também a contra-faca mantendo uma folga de 1,5 a 2,0 mm.
Procure um profissional para executar as operações de amolagem das facas e contra-faca.

13
8.2 - Afiando a contra-faca :
a) Retire o trinco (12) e articule a frente colhedora para fácil acesso à contra-faca.
b) Retire os parafusos (13) e afie a contra-faca (14). O ângulo de corte da contra-faca é reto.
Tampa
12
Caixa do
Rotor
13
14
Face a ser afiada
90º
Frente
Grau original de corte
Colhedora
da contra-faca = 90º
c) Limpe o suporte da contra-faca utilizando uma lixa manual.

d) Monte a contra-faca ajustando-a com as facas, deixando folga de 1,5 a 2,0 mm. Este procedimento
é para todas as facas do rotor.
IMPORTANTE:
Para afiar a contra-faca proteja seus olhos utilizando óculos de proteção e demais
equipamentos de proteção individual.

14
8.3 - Substituindo as facas do rotor :
a) Na substituição das facas retire a manopla, remova a proteção e retire os dois parafusos (15).
b) Com o auxílio de um ajudante, articule o conjunto (tampa, tubo giratório e bica de saída) até o chão.
c) Retire os parafusos (16) remova as facas (17) e os ventiladores (18).
d) Limpe o disco do rotor, utilizando lixa manual.
e) Monte as facas e os ventiladores; em seguida faça uma regulagem da contra-faca nas facas
deixando a folga de 1,5 a 2,0 milímetros.
Tampa
Rotor com
facas
15
18
Caixa do
Rotor 17
16
IMPORTANTE:
Todas as facas devem estar com o mesmo peso após a afiação. Utilize uma balança para
fazer
a conferência. Facas com pesos diferentes desbalanceiam o rotor e danificam o
equipamento.
Substitua todos os parafusos, porcas e arruelas que possam estar danificados e use
sempre parafusos e porcas de aço 8.8 e arruelas de pressão pesada. Não utilize parafusos
de diâmetros e ou comprimentos
diferentes entre si, isto provocará desbalanceamento no rotor.
Aperte com segurança todos os parafusos (16) das facas e (13) da contra-faca. O aperto
deve ser dado com 175 Nm (newton metro) ou 130 Lbf.pé (libra força pé) de torque para os
parafusos (16)das facas e 130 Nm (Newton metro) ou 95 lbf.pé (Libra força pé) de torque
para os parafusos (13) da contra faca.
NOTA:
No rotor picador com 12 facas para as frentes FM 2-50/07 e FM 2-90 ( opicional , usadas
para alta produção de forragens para silagens de milho, milheto, sorgo e girassol, os
ventiladores são colocados em facas alternadas.

15
8.4 - Substituindo o Cardan de Tração do Rotor Principal e Caixas de

transmissão :
O Cardan, como qualquer outro elemento de transmissão, sofre desgaste mecânico com o decorrer
do tempo. No Cardan ocorrem folgas entre a cruzeta e a bucha assim como laceamento do tubo.
a) Retire a manopla (1) e remova a proteção (2), em seguida retire os dois parafusos (3) e remova a
proteção (4), para ter acesso ao Cardan de tração do rotor principal.
b) Aperte os pinos- trava (5), retire o Cardan (6) e faça substituição.
c) Recoloque as proteções (2) e (4).
d) Para retirar as caixas de transmissão
retire os parafusos (7). 3 5
3
NOTA: 7
6
5
Observe a posição correta dos terminais do 1
cardan (como descrito na pág. 7 ).
4
7
Cruzeta
2
Tubo
8.4.1 - Substituindo o Pino Fusível e Parafuso fusível do Cardan:

A PREMIUM DOBLO é protegida contra excessos de carga, provocados pelo embuchamento
nos Roletes frontais, Roletes calambola ou alimentadores devido ao desgaste dos dentes dos
mesmos, ou contra travamentos provocados por objetos como madeiras, pedras, ferros, etc... ,
que possam ser colhidos durante o trabalho.Esta proteção e dada pelo Pino Fusível que se
localiza na engrenagem do cubo do pinhão direita e pelo parafuso fusível localizado no Cardan de
Acionamento caso o equipamento trave. Resolva primeiro as causas do travamento e só então
substitua o Pino Fusível ou parafuso fusivel.
1 5
6
a) Retire a manopla (1) e remova a proteção
(2). 7
b) Retire a mola (3)do esticador e retire a
corrente (4).
c) Retire o parafuso (5) e a arruela lisa (6).
d) Retire a engrenagem (7).
e) Com auxilio de um punssão e um martelo 3 4
retire os pedaços do pino fusível rompido,
tanto da engrenagem como do cubo fusível. 2
F) Troque o pino fusível, por outro original.
g) para troca do parafuso fusível (8) do
Cardan de acionamento retire o parafuso
rompido e substitua por outro original. VISTA EXPLODIDA
Importante
Não altere o diâmetro do pino e do parafuso 8
fusível nem o tipo de material empregado
originalmente, pois essa ocorrência
acarretará a perda da garantia

16
8.5 - Afiando e substituindo as facas dos roletes frontais e a faca- única :

Frente colhedora FC-1
A) Retire os parafusos (1) e remova as facas (2).
b) Afie as facas (2) mantendo o ângulo original, que é de 32º. Retire somente o material necessário
para a afiação, para prolongar a vida útil das facas. Procure um profissional para executar esta
operação.
Frente
Colhedora
Rolete
Colhedor
Ângulo original de corte da faca = 32º
32º
IMPORTANTE:
Para afiar as facas proteja seus olhos utilizando óculos de proteção e demais equipamentos
de proteção individual.

17
c) Retire os parafusos (3) e remova a faca única (4).

d) Afie a faca-única mantendo o ângulo original de corte, que é de 33º. Retire somente o material
necessário para a afiação, para prolongar a vida útil da faca-única. Procure um profissional para
executar esta operação.
Frente
Colhedora
Grau original de corte = 33º

da faca única
33º
3
e) Limpe o suporte das facas e da faca-única, utilizando uma lixa manual.

f) Monte as facas ajustando-as com a faca-única, deixando uma folga de 1 mm. Repita este
procedimento para todas as facas, em ambos os roletes.
Rolete
Frontal
1
Faca
única
Faca
NOTA:
Observe a posição de Folga de 1,0 mm
montagem dos ângulos de
corte das Facas e Faca-única. 3
IMPORTANTE:
Substitua todos os parafusos, porcas e arruelas que possam estar danificados.
Aperte com segurança todos os parafusos (1) das facas e (3) da faca-única. O aperto deve ser
dado com 130 Nm (newton metro) ou 95 Lbf.pé (libra força pé) de torque.

18
8.6 - Substituindo os roletes frontais e dentaduras - Frente colhedora FC-1:

Os roletes frontais da frente colhedora FC-1 só serão substituídos em decorrência de alguma avaria;
como da entrada de tocos, pedras, ferros e outros, que passam danificar os suportes da facas. Já as
dentaduras, após longo período de trabalho sofrem desgaste no serrilhado dos dentes que servem
para colher o material. Com o desgaste a PREMIUM DOBLO perde rendimento, por isso troque-os
quando necessário.
a) Retire a manopla(1) e remova a proteção(2).
b) Retire o trinco (3) e solte os dois parafusos (4).
c) Com o auxílio de um guincho, coloque a frente recolhedora (5) sobre uma bancada.
d) Retire a bicos frontais através dos parafusos (6).
Chassi
completo 1
Proteção
Frontal
Bicos
6 frontais
4 5
Frente
colhedora
19
e) Retire a mola (7) e a corrente (8). 7 8

f) Retire o parafuso (9) e em seguida a mola
(10). 10
9
Frente colhedora com
Sistema de corrente
Engrenagens de variação de
corte
g) Retire as porcas (11) da placa superior; retire o parafuso (30) juntamente com a arruela de pressão
(31) e a tampa do mancal (32); retire a algema superior do cabeçote (12) e o nylon de vedação (13).
h) Retire os parafusos (14) e em seguida retire o cubo do pinhão (15).
i) Com o auxílio de uma chave de fenda retire a placa superior (16), facilitando o acesso às
engrenagens.
30
31
32
17 19
18
35
31
j) Retire as porcas (17) da placa inferior; retire o anel elástico (33) 11
30
juntamente com a arruela cega (34),o parafuso (30) e a arruela
de pressão (31) e retire a algema inferior do cabeçote (18). 34
k) Retire a placa inferior (19). 33
NOTA:
Para variação do tamanho de corte, ( Ver pag. 36 vista explodida ) troque as engrenagens
32, 33, 34 da caixa de transmissão, em seguida ajuste a mola esticadora n° 7..
Aproveite a oportunidade para avaliar os retentores, substituindo-os se necessário.

20
l) Retire os quatro parafusos (20) e em seguida as engrenagens (21).
m) Retire os retentores (22) e os anéis elásticos (23) e com o auxilio de um tarugo de naylon ou
madeira bata em uma das pontas do eixo (29). Em seguida retire os rolamentos (24). Avalie as
condições. Caso necessário troque-os.
n) Aproveite a oportunidade para verificar os rolamentos das engrenagens intermediárias (25) e do
cubo do pinhão (item 15 da página 18). Caso necessário troque-os.
o) Para trocar somente as dentaduras dos roletes frontais colhedores, retire os parafusos e porcas
(26) e (27) em seguida as dentaduras (28).
p) Limpe as bases das dentaduras do rolete, em seguida monte as novas dentaduras.
NOTA:
Os procedimentos de (a) até (m) são para trocas dos roletes frontais colhedores e do rolete liso.
Para troca do rolete dentado do cabeçote, retire o anel elástico (29 )e a engrenagem (30 ).
Para troca somente das engrenagens siga os procedimentos de (a) até ( i ) e mais o (l).
Para troca somente das dentaduras dos roletes frontais colhedores siga os procedimentos (o) e
(p).
20
21
22
23
24
29
25
25
30
26 28 27
29
24
23 Rolete dentado do
22 cabeçote
IMPORTANTE:
-Não altere os tamanhos das dentaduras dos roletes frontais colhedores, pois além de ser
ineficaz este procedimento acarretará na perda da garantia.
-Ao montar os novos roletes frontais colhedores verifique o posicionamento das estrelas
com o sentido de rotação.
Estrela do Estrela do
Rolete colhedor Rolete colhedor
frontal esquerdo frontal direito

21
8.7 - Substituindo os roletes frontais :

Frentes colhedoras FM2-50/07 e FM2-90
Os roletes frontais, após longo período de trabalho sofrem desgaste no serrilhado dos dentes que
servem para colher o material. Com o desgaste a PREMIUM DOBLO perde rendimento, por isso
troque-os quando necessário.
3
a) Retire os seis parafusos (1) e remova o 2 1
4
coração frontal (2).
b) Retire os parafusos (3) e remova as
carambolas (4).
c) Em seguida repita os procedimentos de (a) à
(i) das páginas 19 a 21.
d) Retire os parafusos (5) e (6) e remova as

proteções (7) e (8).
e) Retire os parafusos (9) e a porca (10) e
remova a engrenagem (11).
TIRANTES
11
9
10
15 8
5 6
12
14 f) Retire as porcas (12) que fixam a plataforma aos

16 tirantes e as porcas (13) que fixam a algema nos
roletes.
17 13
g) Com o auxílio de um ajudante remova a o anel
18 elástico (19), a arruela cega (18), o parafuso (17) e a
arruela de pressão (16); em seguida remova a algema
19
(14) e a plataforma (15).
h) Prosiga seguindo os procedimentos de (L) a (n) da
página 21.

22
8.8 - Substituindo as Estrelas Frontais e Carambolas :

Frentes colhedoras FM2-50/07 e FM2 - 90
As estrelas frontais na frente FM2 - 90, tem a opção de ser substituida ja na frente Fm2 - 50/2007 se
trocada o Rolete Carambola.
a)- Retire os dois parafusos (1) e remova o

Rolete carambola
Coração frontal (2). 3
Estrela frontal 1
5
b)- Retire os oitos parafusos (3) e remova o
conjunto Estrela frontal (4) e Rolete 2
Carambola (5). 4
6
c)- Retire os doze parafusos (6) e remova a
Estrela frontal (4) do Rolete Carambola (5).
d)- Aproveite a ocasião e verifique as

condições dos rolamentos dos Roletes
Carambolas.
Para isto retires os parafusos (17) e (7) e
remova asproteções (8) e (9).
e)-Retire as porcas (10) e remova as

engrenagens (11) e as chavetas (12). 12
11
f)- Com o auxilio de uma alavanca retire o Eixo
(13) do Mancal (14). 9 10
g)- Retire os parafusos (15) e remova o Mancal 8

(14).
17 7
h)- Sobre uma bancada retire os Rolamentos 13
15
(16) e avalie-os. Se nescessário troque-os.
14
Intercalação das aletas
16
Coração frontal
NOTAS :
-Ao montar o conjunto Estrela frontal e Rolete
Carambola observar a intercalação de suas
aletas com o Rolete frontal.
-Ao montar o Coração frontal observar para que ele
não ultrapasse o vértice do Rolete carambola
para não restringir a passagem do material.
Vertice do
Rolete carambola
23
8.9 - Substituindo as Facas Colhedoras Serrilhadas

Frentes colhedoras FM2 - 50/07 FM2 - 90
5
As facas colhedoras serrilhadas, após longo
período de trabalho sofrem desgaste. Este 6
desgaste é facilmente percebido, quando os 4
serrilhados estão totalmente arredondados
sem corte, por isso faça a troca seguindo as
instruções abaixo.
a)- Retire os parafusos (1) e remova as

chapas de desvio (2), em seguida retire os
parafusos (3) liberando o suporte (4); em
seguida solte o parafuso (5) e remova as
facas colhedoras serrilhadas, esquerda e
direita (6).
b)- Limpe os suportes das facas e chapas de
desvio, utilizando uma lixa manual.
c)- Monte as Facas colhedoras serrilhadas 2

ajustando-as com as estrela frontais,
deixando uma folga de 0,5 mm. Repita
esse procedimento em ambos os lados. 1
3
Posição de montagem das facas colhedoras
serrilhadas. Rolete frontal
Rolete
Carambola
Folga de 0,5 mm
Faca serrilhada Faca serrilhada

direita esquerda
Estrela frontal
Faca serrilhada
NOTA :
Observe a posição de montagem das facas Suporte da
Peito
colhedora p/ que não haja inversão. faca serrilhada
IMPORTANTE :
-Substitua todos os parafusos, porcas e arruelas que possam estar danificados e use
sempre parafusos de aço classe 12.9 e porca-trava classe 8.8.
-Aperte com segurança todos os parafusos das Facas colhedoras. O aperto deve ser dado
com 50 Nm (Newton/Metros) ou 36 Lbf.pé (Libra Força Pé) de torque e para o parafuso (3)
do suporte da faca colhedora serrilhada, 130 Nm ou 95 Lbf.Pé de torque.

24
8.10 - Substituindo as Navalhas Menta Serrilhada

Frentes Colhedoras FM2 - 50/07 e FM2 - 90
As navlhas menta serrilhada, após longo período de trabalho sofrem desgaste. Este desgaste é
facilmente percebido quando os serrilhados estão totalmente arredondados e sem corte.
Antes de efetuar a troca é aconselhável fazer a inversão das posições dos conjuntos Estrelas
frontais e roletes Carambola, pois as navalhas tem cortes duplo, com esta inversão dos roletes
carambola, você estará usando a Segunda opção de corte.
6
3
a)- Retire os seis parafusos (1) e remova o
Coração frontal (2). 5
M
b)- Retire os oito parafusos (3) e remova o 1
Rolete Carambola (4) com o rolete
carambola em cima de uma bancada. 2 4
c)- Retire os parafusos (5 ) e as porcas (6).
d)- Com uma lixa manual limpe as

bases das navalhalhas, em
seguida monte-as com as novas
navalhas menta.
NOTA :
Ao montar o conjunto rolete carambola
observar a intercalação das suas aletas
c/ o rolete frontal.
Face a ser utilizada

antes da 1ª troca
Coração frontal Intercalação das aletas
Face do
primeiro lado de uso
NOTA :
Faça uma conferência de ambos lados, regulagem
da faca colhedora com as navalhas menta do rolete
carambola deixando uma folga de 0.5mm Vertice do
Rolete carambola
IMPORTANTE :
-Substitua todos os parafusos, porcas e arruelas que possam estar danificados e use
sempre parafusos de aço classe 12.9 e porca-trava classe 8.8.
-Aperte com segurança todos os parafusos das navalhas menta serrilhadas. O aperto deve
ser dado com 50 Nm (Newton/Metros) ou 36 Lbf.Pé (Libra Força PE).

25
9 - Trocando de Frente colhedora

Esta é a grande novidade da PREMIUM DOBLO. Com o mesmo equipamento o pecuarista poderá
recolher vários tipos de forragens, trocando apenas a frente colhedora.
a) Solte a manopla (1) e retire a proteção
frontal (2)
b) Retire o Trinco de trava (6).
CAIXA DO c) Retire o parafuso (3) em seguida a
ROTOR Junta agrícola (4) e articule a frente
colhedora.
1
d) Retire os parafusos (5) que fixam a
Frente colhedora à Caixa do rotor.
6
2
e) Com o auxilio de um ajudante e

4
utilizando uma talha ou guincho, remova a
Frente colhedora.
5
f) Com os procedimentos inversos instale
a nova Frente colhedora.
FRENTE COLHEDORA
FC-1
NOTA :
Para as Frentes colhedoras FM 2-50/07
e FM 2-90 instalar a Roda de apoio.
FRENTE COLHEDORA
FM 2-90
FRENTE COLHEDORA
FM 2-50/07
26
10 - Instalando os Acessórios
10.1 - Sistema Pirulito :
O sistema pirulito é um acessório opcional para a Frente colhedora FC-1 utilizado para alcançar a
cana-de-açúcar tombada pelo vento, direcionando-a para os roletes frontais. O conjunto é fornecido
montado, bastando apenas ser instalado no equipamento.
Mancal Superior
3
Sistema Pirulito
2
1
Rosca 2
sem fim
Mancal Inferior
a) Com o auxílio de um ajudante, posicione o pirulito junto ao equipamento; em seguida posicione

aos dois pontos de fixação (1).
b) Fixe o pirulito com os parafusos (2) logo após aperte o parafuso (3) para terminar a fixação, em
seguida que acompanham o conjunto.
c) Conecte as mangueiras da bomba hidráulica ao comando hidráulico do trator.

27
10.2 - Pistão Hidráulico da Bica de Saída :

O pistão hidráulico da bica de saída é um acessório opcional que proporciona conforto ao
operador. Permite controle da direção do lançamento do material. Esses controles serão
instalados dentro da cabine do trator, próximos ao operador.
a) Desconecte o cabo (1) do quebra jato.
b) Retire o pino (2) e remova o conjunto do controle manual da bica de saída.
c) Retire os parafusos (3) e gire o tubo giratório interno até obter uma posição conforme ilustrado na
figura.
d) Recoloque os parafusos (3) e aperte-os.
e) Fixe a camisa do Pistão ao Tubo giratório interno com um Pino (4) e trave o pino com a cupilha (5).
f) Escolha a posição mais favorável para o trabalho utilizando um dos furos de regulagem no tubo
giratório externo.
g) Fixe a haste do pistão ao tubo giratório externo com o outro pino (4) e trave o pino com o contra-pino
tipo “R” (6). Quebra jato
h) Conecte o novo cabo ao quebra jato.
i) Conecte as mangueiras ao comando hidráulico do trator.
Tubo giratório Ponto de fixação

externo do cabo
3 4
4
6
1
5
Haste do pistão 2
Comando manual
da bica de saída
Camisa do pistão
Tubo giratório
interno 02
NOTA:
O Pistão dispõe de uma regulagem de curso, caso
haja necessidade de regulagem devido as impurezas
03
no óleo hidráulico do trator, Retire a mangueira (1) em
seguida o parafuso allen de trava (2) regule a vazão
01
de óleo através do parafuso allen (3) a regulagem do
curso total é de aproximadamente 6 segundos.
Obs: Não deixar a alta velocidade no curso pois, isto
comprometer a estrutura da bica de saída.
IMPORTANTE:
Verifique periodicamente o óleo hidráulico do trator. Contaminações, areia, siscos e outras
impurezas comprometem o bom funcionamento do pistão.

28
10.3 - Roda de Apoio :

A roda de apoio é um acessório opcional para a Frente colhedora FC-1 que deverá ser instalado
conforme as instruções a seguir:
a) Coloque o suporte (1) na posição dos furos e fixe com os parafusos (2).
b) Regule a altura desejada e coloque o pino (3) e trave com o Contra-pino ‘R’ (4).
c) Utilize os furos (5) para rugular a altura da roda de apoio.

29
11 - Especificações Técnicas :
Dimensões em milímetros.
DIMENSÕES TÍPICAS
3600 - posição de trabalho

2400 - posição de transporte
FRENTE COLHEDORA FC-1 FRENTES COLHEDORAS FM 2-50/07 e FM 2-90
2500 2500
1110
2440
2170
2340
1230
FM 2-50/07 = 850
750 FM 2-90 = 1390
FM 2-50/07 = 2450 FM 2-90 = 2700
ESPECIFICAÇÕES TÉCNICAS
ESPECIFICAÇÕES TÉCNICAS FM 2-50/07 / FM 2-90
Números de rolos 4 ( quatro ) Números de rolos 6 verticais 6 verticais
Trator 75 cv ou superior para milho Trator 75 cv ou superior 85 cv ou superior
80 cv ou superior com redutor para cana até 100 cv até 100 cv
Produção Nominal De 25 a 35 ton/hora Produção Nominal 20 a 30 ton/hora 30 a 40 ton/hora
Número de facas do rotor 6 ou 12 ( opcional ) Número de facas do rotor 6 ou 12 ( opcional ) 6 ou 12 ( opcional )
Rotação na tomada de força 540 rpm Rotação na tomada de força 540 rpm 540 rpm
Rotação do rotor 1580 rpm Rotação do rotor 1580 rpm 1580 rpm
Opções de corte 4,7,9,12,15 e 18 mm Opções de corte 4,7,9,12,15 e 18 mm 4,7,9,12,15 e 18 mm
Peso 690 kg Peso 760 kg 790 kg
Espaçamento entre linhas 1,20 a 1,50 mts Espaçamento entre linhas 40 a 60 cm 80 cm a 1mt
Peso da frente colhedora 310 kg 380 kg

30
12 - Catalogo de peças
12.1 - Plataformas Frontais (Bicos) - Frente colhedora FC-1
13
12
01 06 Arco guia
02
14
03 03
02 15
02
05
14 Plataforma para colher
13 milho e sorgo
02 01
04 03 03
11 01
02
Bico para colher
Cana-de-açúcar e 09
capim napier
07
10
08
POS. CÓDIGO DESCRIÇÃO QTD.

01 1080025 PORCA SEXTAVADA M10 X 1,50 5.8 ZB 18
02 0080042 ARRUELA PRESSÃO LEVE M10 ZB 18
03 0980126 PARAFUSO SEXTAVADO RI M10 X 22 X 1,50 5.8 ZB 12
04 2800127 BICO FRONTAL DIREITO 01
05 2800353 BICO FRONTAL ESQUERDO 01
06 2800123 ARCO FRONTAL 01
07 2000250 PLATAFORMA REGULÁVEL 01
08 2800354 PLATAFORMA DIREITA 01
09 2800140 PLATAFORMA ESQUERDA 01
10 2000249 PLATAFORMA REGULÁVEL 01
11 2000575 ARRUELA LISA 3/8” 04
12 2300060 BARRA CHATA 02
13 1080065 PORCA SEXTAVADA TRAVA NY BR M10 X 1,50 5.8 ZB 02

31
12.2 - Plataformas Frontais (Bicos) - Frente FM 2-50/07
02
27
24
23 23 09
24 05 08
27 01 07
21 08
04 04
04
07
24 03
14
03 25
10
20 15 26
06 01 16
25 03
12 22
13
01 11
12
04
17 03
19 18
19
02 2800622 SUPORTE CURVO ESQ. 01
03 0080042 ARRUELA DE PRESSÃO LEVE M10 ZB 12
04 1080025 PORCA SEXTAVADA M10 X 1,5 - 5.8 ZB 12
05 2800623 SUPORTE CURVO DIREITO 01
06 2010079 FACA RASPADORA 02
07 2300551 BARRA CHATA FURADA 02
09 2800627 ARCO DE GUIA 01
10 2800364 BICO FRONTAL ESQUERDO 01
11 2800365 BICO FRONTAL DIREITO 01
12 2000112 PLACA DOBRADA (DESVIO) 02
13 2801060 SUPORTE 01
14 2800625 PLATAFORMA 01
15 0980126 PARAFUSO SEXTAVADO RI M10 X 22 X 1,5 - 5.8 ZB 06
16 0080040 ARRUELA PRESSÃO MEDIA IND. M12 ZB 02
17 2800697 SUPORTE 01
18 2001307 PLACA 01
19 0980134 PARAFUSO SEXTAVADO RI M10 X 35 X 1,50 5.8 06
20 0080010 ARRUELA DE PRESSÃO MÉDIA INDUSTRIAL M12 04
22 2001392 ARRUELA LISA 02
23 1080024 PORCA SEXTAVADA M10 X 1,50 - 5.8 20
25 0980127 PARAFUSO SEXTAVADO RI M10 X 22 X 1,5 - 5.8 10
26 0980205 PARAFUSO SEXTAVADO RI M12 X 35 X 1.75 - 5.8 ZB 02
27 2000575 ARRUELA LISA 3/8” 06

32
12.3 - Plataformas Frontais (Bicos) - Frente FM 2-90
22
24
23
05 10
06
23 02
24 09 08 09
01 16
04 04 04
08 03
03
11 15
03
28 21
07
22 01 22 17
13
03
26
12 14
01
13
04
18 03
24
20 19
25
01 0980130 PARAFUSO SEXTAVADO RI M10 X 25 X 1.5 - 5.8 ZB 10
02 2800371 SUPORTE CURVO ESQ 01
03 0080042 ARRUELA DE PRESSÃO M10 - MÉDIA INDUSTRIAL ZB 16
04 1080025 PORCA SEXTAVADA M10 X 1.5 - 5.8 ZB 16
05 2800373 SUPORTE TUBULAR 01
06 2800372 SUPORTE CURVO DIR 01
08 2300067 BARRA CHATA FURADA 02
09 1080065 PORCA SEXTAVADA AUTO-TRAVANTE M10 X 1.5 ZB 04
10 2800377 ARCO GUIA 01
11 2800364 BICO FRONTAL ESQ 01
12 2800365 BICO FRONTAL DIR 01
13 200.0112 PLACA DOBRADA (DESVIO) 02
14 280.0696 SUPORTE 01
15 2800375 PLATAFORMA 01
16 0980132 PARAFUSO SEXTAVADO RI M10 X 30 X 1.5 5.8 ZB 02
17 0080040 ARRUELA DE PRESSÃO MÉDIA INDUSTRIAL M12 ZB 02
18 2800697 SUPORTE 01
19 2000268 PLACA 01
20 0980134 PARAFUSO SEXTAVADO RI M10 X 35 X 1.75 - 5.8 08
21 0980205 PARAFUSO SEXTAVADO RI M12 X 35 X 1.75 5.8 - ZB 02
22 0980127 PARAFUSO SEXTAVADO RI M10 X 22 X 1.5 - 5.8 14
24 0080008 ARRUELA DE PRESSÃO LEVE M10 ZB 26
25 0980126 PARAFUSO SEXTAVADO RI M10 X 22 X 1.5 5.8 ZB 02
26 2000078 ARRUELA ESTAMPADA 02

33
14
15
12.4 - Conjuntos Estruturais 16
53
17 44
18
Bica de
saída
42 21
22 Tubo giratório
11
49 externo
55
10
Tampa da 13
caixa do rotor 21 8
19
22 9
4
43
6 44
47 23
45 7
47 46 Cabo 52
20 regulável
52
25 41
31
41
40
18 39 12
36 50
17 24
25 5
54 24 Cambão
17 48 33
35
1 32
41 34
24
29
28 38
Proteção
Frontal
12
30 37
47
26
3 28
29
27
2 Frente
Caixa do rotor colhedora

34
12.4 - Conjuntos Estruturais

01 2800812 SUPLEMENTO DO CAMBÃO 01
02 2900105 FRENTE COLHEDORA FC1 - PR DB 2007/08 01
03 2800483 CAIXA DE ROTOR 01
04 2800162 TAMPA DA CAIXA DO ROTOR PR/RB 01
05 2800810 CAMBÃO PR-DB 2007/08 01
06 2800168 TUBO DE SAÍDA FIXO INTERNO PR/RB 01
07 2900003 ACIONAMENTO MANUAL DA BICA DE SAÍDA 01
08 0980183 PARAFUSO SEXTAVADO RP M12 X 100 X 1,75 5.8 ZB 01
09 1080062 PORCA SEXTAVADA TORQUE M12 X 1,75 5.8 ZB 01
10 2800187 TUBO DE GIRATÓRIO EXTERNO 01
11 1080027 PORCA SEXTAVADA M12 X 1,75 5.8 02
12 0820005 MANIPULO AMARELO 60 MM M12 X 30 X 1,75 02
13 2800125 BICA DE SAÍDA 01
14 2800151 QUEBRA JATO 01
15 0880004 MOLA 3A 18CM* 01
16 0980041 PARAFUSO FRANCÊS M8 X 30 X 1,25 5.8 ZB 02
17 0080038 ARRUELA LISA M8 ZB 01
19 0190001 CABO DE AÇO GALVANIZADO Ø1/8” 6,63mm 01
21 1080067 PORCA SEXTAVADA TORQUE M10 5.8 ZB 04
22 0080039 ARRUELA DE PRESSÃO M10 ZB 06
23 2300182 BARRA CHATA DOBRADA 01
24 2800142 PINO DO CAMBAO 03
27 2100024 CARTUCHO Nº 1 02
31 2800144 PINO SUPERIOR 3º PONTO 01
32 0410027 CONTRA PINO ‘R’ 4 MM 01
33 2100031 PINO DA SAPATA DE APOIO 01
34 2800158 PÉ DE APOIO 01
35 2800819 PROTEÇÃO DA CAIXA DO ROTOR PR DB 2007/08 01
36 2800818 PROTEÇÃO DO CAMBÃO PR DB 2007/08 01
37 2801038 PROTEÇÃO FRONTAL 01
38 2800164 TRAVA 01
39 2800212 PINO DO RABICHO 01
40 0410022 CUPILHA 5/16 X 2 01
41 1030010 PINO TRAVA 3/8” X 2 C/ARGOLA - QUEBRA-DEDO 03
42 0820006 MANIPULO AMARELO 60 MM M12 X 50 X 1,75 02
43 0980204 PARAFUSO ALLEN RI C/C CHATA M10 X 25 X 1,50 10.9 01
44 0410030 CLIP’S GALVANIZADO 1/8” ( ABRAÇADEIRA ) 02
45 2800120 ALAVANCA GUIA DO QUEBRA JATO 01
46 0880010 MOLA Nº 9 01
47 1080065 PORCA SEXTAVADA TRAVA NY BR M10 X 1,50 8.8 ZB BAIXO RESSALTO 05
48 0040041 PINO ELÁSTICO 5/16” X 2” 02
49 0640002 GRAXEIRA RETA 1/4” NF 01
50 2801137 BARRA DE TRAÇÃO 01
52 0980132 PARAFUSO SEXTAVADO RI M 10 X 30 X 1,5 5.8 - ZB 02
53 2800197 PROLONGAMENTO DA BICA DE SAÍDA 01

35
12.5 - Frente Colhedora - Sistema de transmissão
36-30 13
30/41 14
Corrente opcional para
engrenagem 23 dentes 17
18
2 10
9
19
4
21 20
16 5 11
Frente FM 2-50/07
14
39 22
FM 2-90 31
33 - 34 6
12 23
Frente FC-1 7 24
34-42-35 25
8
26
37
01 13
19
38
3 40 14 9
14
10
15 23
14
15
32
27
28
29
22
I M P O R T A N T E:
Não alterar o diâmetro do pino fusível (nº 20), ou mesmo o tipo de material empregado
originalmente. Esta ocorrência acarretará na perda da garantia.

36
12.5 - Frente Colhedora - Sistema de Transmissão

01 2000514 ARRUELA LISA M13 04
02 0880004 MOLA Nº 3A 01
03 0980184 PARAFUSO SEXTAVADO RP M12 X 65 X 1,75 5.8 01
04 0040019 ANEL ELÁSTICO MKI 32 01
05 1170096 ROLAMENTO 6201 Z 01
06 0510048 ENGRENAGEM Z13 P.5/8” 01
07 2100022 CARTUCHO P/ ENGRENAGEM ESTICADORA Z13 01
12 2100025 CARTUCHO Nº 2 01
17 2000123 ARRUELA LISA DO CUBO FUSÍVEL 01
18 0510077 ENGRENAGEM Z30 P. 5/8” 01
19 0410008 CHAVETA 50 X 8 X 10 02
20 2300576 PINO FUSIVEL 1/4" X 53 MM SAE 1045 01
21 2200034 CUBO FUSÍVEL RB4 80/1 01
22 0040010 ANEL ELÁSTICO MKE 35 02
23 1170133 ROLAMENTO 6207 Z 02
24 2200033 CUBO DO PINHÃO RB 160/1 01
25 0640009 GRAXEIRA RETA M8 X 1,0 01
27 2100029 EIXO DO PINHÃO 01
28 0410005 CHAVETA 30 X 8 X 10 01
29 0510046 ENGRENAGEM PARALELA Z19 RB4 75.6/1 PINHÃO 01
30 0460032 EMENDA CL 50 (5/8") 01
31 2801097 ARRUELA SOLDADA 01
32 0230051 CAIXA DE TRANSMISSÃO FRENTE COLHEDORA 01
33 0510070 ENGRENAGEM Z19 P. 5/8” PARA CORTE FINO 01
34 0510072 ENGRENAGEM Z23 P. 5/8” P/ ROTOR 12 FACAS ( OPCIONAL ) 01
35 0510100 ENGRENAGEM P/ CORRENTE Z16 P. 5/8" CORTE GROSSO 01
36 0460051 CORRENTE ASA 50/1 (5/8") 65 ELOS 66 PINOS 01
38 0680034 JUNTA AGRICOLA CC10H105 01
39 2100248 CARTUCHO USINADO 01
40 2000072 PERFIL L 01
41 0460004 CORRENTE ASA 50/1 (5/8") 61 ELOS 62 PINOS 01
42 0510064 ENGRENAGEM P/ CORRENTE Z14 P. 5/8" CORTE FINO 01

37
12.6 - Caixa de transmissão Frente colhedora 0230051

01
02
03
04 06 08 07
15
05
18 17
10
19
11
02
12
02 14 13
14
09
12
16
NOTA:
11 Quantidade de óleo:0,4 litros de óleo - SAE 90.

01 0510438 TAMPA TA-18 01
02 0510316 ANEL 62 X 2 ARI-08 04
03 1170004 ROLAMENTO 6305 ZZ 01
04 0510435 BUCHA ESPAÇADORA 8759-00 01
05 0510434 ANEL RETENCÃO EXTERNO ARE-25 01
06 0510437 TAMPA TA-19 01
07 0510315 TAMPÃO DO NIVEL BJ-02 02
08 0510314 JUNTA DO TAMPÃO AV-13 02
09 0510429 ENGRENAGEM CONICA 85137-HD 01
10 0510432 EIXO 88160-07 01
11 1170122 ROLAMENTO 6206 ZZ 03
12 1150054 RETENTOR RR-19 01
13 0510433 ANEL RETENCÃO EXTERNO ARE-04 01
14 0510319 ANEL 30 X 1,50 ARE-30 02
15 0510308 CARCAÇA 89111 01
16 0510313 RESPIRO RP-01 01
17 0510430 ENGRENAGEM CONICA 84137-HE 01
18 0510318 ANEL DE ENCOSTO AE-05 01
19 0510431 EIXO 88156-03 01

38
12.7 - Caixa de transmissão Frente colhedora 0230016 - OPCIONAL
NOTA:
Quantidade de óleo:
0,5 litros de óleo - SAE 90.
21

01 1150013 RETENTOR 40 X 80 X 10 01
04 1170138 ROLAMENTO 6208 Z 02
05 0510132 PINHÃO Z-12 ( 8496 ) 01
06 0510168 CARCAÇA - 89124 01
07 0510146 TAMPÃO 3/8" 18 NPT 02
08 0510151 RESPIRO 1/8 NPT 01
09 1170119 ROLAMENTO 6206 01
11 0510057 ENGRENAGEM 8596 01
12 0410027 CHAVETA 32,5 X 8 X 3/8”) 01
13 0510017 EIXO 88169 01
14 1170141 ROLAMENTO 6209 Z 01
15 0540137 TAMPA TA 18 01
16 1150194 RETENTOR 6739-ARCA 45 X 85 X 10 355030045 01
18 0980154 PARAFUSO SEXTAVADO RI M6X20X1 8.8 06
20 0510155 TAMPA LATERAL - 89125 01
21 0080037 ARRUELA DE PRESSÃO LEVE M6 01

39
12.8 - Frentes Colhedoras - Componentes Estruturais

22
23
20 19 1
18 28 30
21 29
27
18
43 46
17
40 7
32
12 26 16 27
15
2
14
25
47
6
31
5
9 31 6
4
33
37
8 41
FRENTE FM 2-50/07 49 3
34 24
48
FRENTE FM 2-90 11
27 10
27
7
35 13 7
14
39
FRENTE FM 2-50/07 12
36 15
40
32 16
38
17
41
44
18
42
FRENTE FM 2-90 45
40
12.9 - Frente Colhedora FC-1 - Componentes Estruturais

POS. CÓDIGO. DESCRIÇÃO QTD.
01 2801027 PLACA Nº 1 - SUPERIOR 01
02 2800682 PLACA Nº 2 - DIVISORIA 01
03 2800799 PLACA Nº 3 - INFERIOR 01
04 2100032 PINO DO ROLETE GIRATORIO FRONTAL 01
05 2100157 TUBO REDONDO USINADO 01
06 2020009 CARTUCHO DE NYLON 02
08 2800320 TUBO 04
09 2800119 AGULHA FIXADORA 03
10 2010159 FACA ÚNICA SERRILHADA 01
11 0980057 PARAFUSO ALLEN C/C CH. M12 X 35 X 1,75 10.9 02
12 1170129 ROLAMENTO 6207 ZZ 02
13 2800680 ALGEMA INFERIOR 01
14 2100026 CARTUCHO PR/RB Ø44,5/2 DO ROLAMENTO 02
15 1170109 ROLAMENTO 6205 ZZ 02
17 2200082 TAMPA DE MANCAL 02
18 1080050 PORCA SEXTAVADA TRAVA NY AR M18 X 1,5 8.8 ZB 04
19 2800693 SUPORTE COM TUBO REDONDO 01
20 0880008 MOLA Nº 7 01
21 2000150 ARRUELA 01
22 0980127 PARAFUSO SEXTAVADO RI M10 X 22 X1,5 5.8 02
24 2000332 PERFIL L 01
25 2001342 PLACA RECORTADA 01
26 2800679 ALGEMA SUPERIOR 01
30 0640009 GRAXEIRA RETA M8 X 1 01
31 0410021 CUPILHA 3/16” X 1” 02
32 1150016 RETENTOR (01742 BR SABÓ) /4185 BR-INHASZ 5377BRG / ARCA 52 X 35 X 10 02
33 2800621 PLACA DIVISORA Nº2 FM2 - 50/07 01
34 2800804 PLACA DIVISORA Nº2 FM2 - 90 01
35 2800568 PLATAFORMA FM2-50/07 01
36 2800381 PLATAFORMA FM2-90 01
37 2800324 AGULHA FIXADORA 01
39 1150039 RETENTOR 02225-BR SABÓ 5641-BRG ARCA 40 X 68 X 12 01
40 0040026 ANEL ELÁSTICO MKI-72 02
41 0980124 PARAFUSO SEXTAVADO RI M8 X 1,25 X 20 5.8 ZB 02
43 2200175 TAMPA DE VEDAÇÃO F 18.5 01
45 0040029 ANEL ELÁSTICO MKI-75 01
46 2300578 PINO 01
47 2200134 JUMELO 01
49 0080003 ARRUELA LISA 5/16” ZB 04
OBS.: Os itens 4, 5, 6 e 31 são somente para a Frente colhedora FC-1 e FM2 - 50/07 e
02, 10, 11, somente para a frente colhedora FC-1

41
12.10 - Frente Colhedora FC-1- Roletes

13
1 13
1
3
3
26
5 26
5
4
4
6 2
13
2 27 7
8 21
7 14 5
7 11 30
2 1
22
10
9 23
12
15
24
Engrenagem
Intermediária Fixa
4
4
5
5
26
26
13
13
28
1
2
16 19
17 26
5
4
13
21
18/29 30
20
22
25
5
Engrenagem
15 Intermediária do Cabeçote
4
5
26
13

42
12.11 - Frente Colhedora FC-1 - Roletes

03 0510059 ENGRENAGEM 77 DENTES GGG50 RB4-284.4/2 02
04 1170129 ROLAMENTO 6207 ZZ 08
06 2800807 ROLETE COLHEDOR FRONTAL DIREITO 01
09 2010013 FACA DO ROLETE COLHEDOR JG 8 X 1 PR/RB 01
10 2000514 ARRUELA LISA PESADA M13 16
11 0980111 PARAFUSO SEXTAVADO M8 X 20 X 1,25 5.8 48
12 2100030 EIXO DO ROLETE COLHEDOR DIREITO 01
14 2800808 ROLETE COLHEDOR FRONTAL ESQUERDO 01
15 2100070 EIXO DO ROLETE COLHEDOR ESQUERDO E ROLETE LISO 02
16 0510228 ENGRENAGEM PARALELA Z48 FC1 Ø180.9 2CH 01
17 0410005 CHAVETA 30 X 8 X 10 02
18 2800459 ROLETE DENTADO DO CABEÇOTE FC 1 01
19 0510061 ENGRENAGEM PARALELA Z39 Ø148.3/1 01
20 2800826 ROLETE LISO PR DB 2007/08 01
22 0510439 ENGRENAGEM PARALELA Z26 101.2 02
23 2100399 CARTUCHO USINADO ROL 6007 01
25 2100400 EIXO ENGRENAGEM. Z26 ROL 6007 A/C CABEÇOTE 01
26 1150033 RETENTOR 01366-SABÓ 6139-ARCA 0517BR-INHASZ 72X35X10 06
27 2300435 DENTADURAS DOS ROLETES COLHEDORES JG 16X1 01
29 2800469 ROLETE DENTADO FM2-50 / FM2-90 01
30 1170085 ROLAMENTO 6007 ZZ 02
OBS.: Os itens 6, 9, 14, 15 e 27 são somente para Frente colhedora FC-1

43
12.12 - Frente Colhedora FM 2-50/07 - Roletes e Engrenagens

31
31 15
1
1 2 9
5
2 3 35
3
4
17
39
11
12
13
8
21
7 14
6
03
3 16
3
2
2 1
1 38
33
18
39
40
41
21
22
35
35
36
27
27
39 31 28
28 26
10 21 43 19
43
41 27 24
35 22 28
43 20
34
21 21
29 23 22
30 36 25
30
31
37 31
29 32
30 42
31
44

44
12.13 - Frente Colhedora FM2-50/07 - Roletes e Engrenagens

03 1170129 ROLAMENTO 6207 ZZ 08
04 2800382 ROLETE COLHEDOR DIREITO 01
05 2800383 ROLETE COLHEDOR ESQUERDO 01
07 2100105 EIXO USINADO 01
08 0980204 PPARAFUSO ALLEN RI C/C CHATA M10 X 25 X 1,50 10.9 12
09 2800630 ROLETE CARAMBOLA FM2-50/07 02
10 2010111 CONTRA-FACA SERRILHADA DIREITA 01
12 0410005 CHAVETA 30 X 8 X 10 04
13 0980208 PARAFUSO SEXTAVADO RP M 10 X 1,50 X 55 - 5.8 08
14 2200107 MANCAL DO ROLETE CARAMBOLA PD 2 105/2 02
16 2100221 PARAFUSO ARREBITE FRESADO 01
17 2010021 NAVALHA SERRILHADA MENTA JG 12X1 01
18 2100108 PARAFUSO ARREBITE 02
19 2800629 CARTER 01
20 2001315 PLACA 01
21 0080008 ARRUELA DE PRESSÃO M10 - MÉDIA INDUSTRIAL 26
22 0980131 PARAFUSO SEXTAVADO RI M 10 X 1,5 X 30 - 5.8 06
26 0640009 GRAXEIRA RETA M 8 X 1 01
27 2100109 ARRUELA USINADA 03
29 0510353 ENGRENAGEM PARALELA Z33 PD2 - 126/2C 02
30 2100110 ARRUELA M 18 USINADA 02
32 0510439 ENGRENAGEM PARALELA Z26 101.2 03
33 0080003 ARRUELA LISA 5/16 ZB 04
34 0510352 ENGRENAGEM PARALELA Z33 PD2 - 126/1 01
36 2000332 PERFIL L 01
38 0980124 PARAFUSO SEXTAVADO RI M8 X 1,25 X 20 5.8 ZB 04
40 2010110 CONTRA FACA SERRILHADA ESQUERDA 01
41 2300446 CANTONEIRA SUPORTE DA FACA COLHEDORA 02
42 2100398 ARRUELA COM ENCAIXE 03
43 1170085 ROLAMENTO 6007 ZZ 03
44 2000963 PLACA TRAVA ARREBITE 01

45
12.14 - Frente Colhedora FM2-90 - Roletes e Engrenagens

9
31
31 1 15
1 2 5
2 3
3
40
4 10
44
11 45
13
8
21
12 14
7
6 42
18 16
3
3 17
2
2 1
1 45
38
39 47
49
21
22
40
40
41
35
45 27 27
21 28
48 19
31 03 26
49
28 36
40 03 37
22 24
34
20
33 29
31
30 46
31 32 21
29 43 21
22
30 23
46 50 25
43
31

46
12.15 - Frente Colhedora FM 2-90 - Roletes e Engrenagens

03 1170129 ROLAMENTO 6207 ZZ 07
04 2800382 ROLETE COLHEDOR DIREITO 01
05 2800383 ROLETE COLHEDOR ESQUERDO 01
09 2800686 ROLETE CARAMBOLA 12 CAVAS 02
10 2200145 ESTRELA FRONTAL 12 CAVAS FACA SERRILHADA 02
12 0410005 CHAVETA 30 X 8 X 10 04
13 0980208 PARAFUSO SEXTAVADO RP M 10 X 1,50 X 55 - 5.8 08
14 2200008 MANCAL ROLETE CARAMB. 3002/126-4 02
16 0980304 PARAFUSO ALLEN RI C/C CHATA M06 X 15 X 1 10.9 06
17 2100273 FLANGE USINADO ESQUERDO 01
18 2100108 PARAFUSO ARREBITE 03
19 2800387 CARTER 01
20 2000270 PLACA 01
21 0080008 ARRUELA DE PRESSÃO M10 - MÉDIA INDUSTRIAL 04
25 0980215 PARAFUSO ALLEN COM CABEÇA M6 X 1,00 X 12 - 10.9 11
26 0640009 GRAXEIRA RETA M 8 X 1 02
27 2100109 ARRUELA USINADA 03
29 0510045 ENGRENAGEM PARALELA Z48 PD2 180.9/2C 02
30 2100110 ARRUELA M 18 USINADA 03
32 0510035 ENGRENAGEM PARALELA Z48 PD2 180,9 / 2R 02
33 0510108 ENGRENAGEM PARALELA Z39 PD2 Ø148.3/1R 01
34 0510044 ENGRENAGEM PARALELA Z48 M. 3,5 Ø180.9 FF 01
35 2100111 FLANGE USINADO DIREITO 01
36 0080010 ARRUELA DE PRESSÃO MEDIA INDUSTRIAL M12 04
39 0080003 ARRUELA LISA 5/16 ZB 04
41 2000332 PERFIL L 01
42 1170144 ROLAMENTO 6209 ZZ 04
43 1080070 PORCA SEXTAVADA TRAVA NY BR M24 X 2 8.8 ZB 02
44 2010112 NAVALHA SERRILHADA MENTA JG 24X1 01
46 2100341 ARRUELA M24 02
47 2010110 FACA COLHEDORA SERRILHADA ESQUERDA 01
48 2010111 FACA COLHEDORA SERRILHADA DIREITA 01
49 2300446 CANTONEIRA SUPORTE DA FACA COLHEDORA 02
50 2002052 PLACA TRAVA ARREBITE 01

47
12.16 - Rotor principal

31/38
34
32 22 33
16 1 11
23 14
15
17 30
23
21 29
24
13 26
25
37 8
12
36 10
35
26 9
25 18
29 6
28 4 26
3 20 25
7
2 NOTA:
Para as Frentes FM 2-50/07 e FM 2-90 a PREMIUM DOBLO
27
já sai de fábrica equipada com 12 facas 5 24
POS. CÓDIGO DESCRIÇÃO QT.

01 1080032 PORCA SEXTAVADA M16 X 1,5 8.8 18 (36 opcional)
02 2800157 BASE DE APOIO 01
03 2010099 CONTRA-FACA ROTOR PIC. PR MD. 2006 01
05 2200076 MANCAL - RB-1209/1 01
07 1170017 ROLAMENTO 1209 01
08 2010017 FACA ROTOR PIC. Z PR/RB JG 6X1 01
- 2010018 FACA ROTOR PIC. Z PR/RB JG 12X1 - OPCIONAL 01
09 0980113 PARAFUSO SEXTAVADO RP M16 x 50 x 1,5 8.8 12 (24 opcional)
10 2800134 DISCO 630MM CH. 5/8” ROTOR PR/RB 01
11 2800859 VENTILADOR JG 6 X 1 01
12 2800136 EIXO FLANGEADO DE ROTOR 01
13 2200077 MANCAL MENTA 2000 01
15 1170030 ROLAMENTO 2210 01
16 2100079 ANEL RETIFICADO 01
17 0510195 ENGRENAGEM Z16 P3/4" JUNÇÃO ACOPLAM ROTOR 01
18 0980114 PARAFUSO SEXTAVADO RP M16 x 60 x 1,5 8.8 06 (12 opcional)
20 1150020 RETENTOR 5080(ARCA) - 00460-BR(SABÓ) 62 X 85 X 10 01
21 1150024 RETENTOR 5340(ARCA) 00501-BR(SABO) 60 X 75 X 08 01
23 0410005 CHAVETA 30 x 8 x 10 04
24 0640011 GRAXEIRA RETA M8 X 1,00 X 45º 02
27 2800062 PINO DO PÉ DE APOIO 01
28 0410027 CONTRA-PINO R 4 MM X 80 01
30 2000127 ARRUELA LISA M13.5 02
31 0460014 CORRENTE DUPLA ASA 60/2 (3/4") 15 ELOS 16 PINOS 01
32 0510378 ENGRENAGEM ESTRIADA Z16 P3/4" JUNÇÃO 01
33 0080027 ARRUELA DE PRESSÃO PESADA M16 18 (36 opcional)
35 0980112 PARAFUSO SEXTAVADO RI M16 X 35 X 2 - 5.8 04
36 0080010 ARRUELA PRESSÃO MÉDIA INDUSTRIAL M12 04
38 0460037 EMENDA DUPLA CD 60 (3/4") 01

48
12.17 - Caixa de transmissão do Rotor 2900134
Nota: Quantidade de óleo:

1,5 litros de óleo - SAE
01 0510384 Eixo principal 1.3/8” Z6 01
02 0510385 Tampão para gás e sólido de 3/8” com bucha embutida 03
03 0510386 Proteção 01
04 0480427 Parafuso M10 x 25 HHB (8.8) 08
05 0510387 Anel de pressão (80 x 83,5 x 2,5, para furos) 02
06 0510388 Conjunto de cunhas (69 x 79,9) 02
07 1170174 Rolamento esférico 6208 (40x80x18) 02
08 0510389 Chave
Chaveta paralela 02
09 0510390 Coroa Z24 M6 01
10 0510391 Bujão do óleo (100 x 10) 01
11 1170176 Rolamento 30307 (35 x 80 x 22.75) 01
12 1150050 Retentor (40 x 80 x 10) 03
13 0510393 Fundição e mecanismo 01
14 0510394 Conjunto de cunhas (40,3 x 51,5) 02
15 1170177 Rolamento 32208 (40 x 80 x 24.75) 01
16 0510403 Placa para identificação 01
17 2300700 Eixo do pinhão Z15 M6 01
18 0510396 Anel de pressão (40 x 37,5 x 2,5, para eixos) 01
19 0510397 Tampão do respiro para gás e sólido de 3/8” 01
20 0510402 Cunha de nitreto (48 x 35,3 x 1) 01
21 0510399 Cunha (40,5 x 51,5 x 2,5) 01
23 0510401 Cinta de borracha 02
24 0270091 Cardan Ca bão S/ Proteção
Cambão 01
25 1150042 Retentor (35 x 80 x 10) 01

49
12.18 - Caixa de transmissão do Cambão 0230049
24 25
26

01 0510384 Eixo principal 1.3/8” Z6 01
02 0510385 Tampão para gás e sólido de 3/8” com bucha embutida 03
03 0510386 Proteção 01
04 0480427 Parafuso M10 x 25 HHB (8.8) 08
05 0510387 Anel de pressão (80 x 83,5 x 2,5, para furos) 02
06 0510388 Conjunto de cunhas (69 x 79,9) 02
07 1170174 Rolamento esférico 6208 (40x80x18) 02
08 0510389 Chave
Chaveta paralela 02
09 0510390 Coroa Z24 M6 01
10 0510391 Bujão do óleo (100 x 10) 01
11 1170176 Rolamento 30307 (35 x 80 x 22.75) 01
12 1150050 Retentor (40 x 80 x 10) 03
13 0510393 Fundição e mecanismo 01
14 0510394 Conjunto de cunhas (40,3 x 51,5) 02
15 1170177 Rolamento 32208 (40 x 80 x 24.75) 01
16 0510402 Cunha de nitreto (48 x 35,3 x 1) 01
17 0510404 Eixo do pinhão Z15 M6 01
19 0510397 Tampão do respiro para gás e sólido de 3/8” 01
20 0510403 Placa para identificação 01
21 0510399 Cunha (40,5 x 51,5 x 2,5) 01
23 0510401 Cinta de borracha 02
24 0980
0980110 Parafuso sextavado RP M10 X 70 X 1,5 8.8 01
25 1080
1080037 PORCA SEXTAVADA TORQUE M10 X 1,50 8.8 ZB 01
26 0270111
0270111/0270032 Cardan Trator C/ Proteção/Cardan com embreagem (trator) 01
27 1150042 RETENTOR 35 X 80 X 10 01
50
13- Acessórios - catálogo de peças

13.1 - Sistema pirulito Frente FC-1 ( opcional ) CÓD 2900138
24
08 11
01
02 23
03 22
26
04 27
19
20-21
17
18
10
11 25
16
05
30
28
29 31
12 13 12
15 13
06
03 12 32
01
07
08
13 33
09
11
10
01 1170033 ROLAMENTO 22205 02
02 2200074 MANCAL SUP. DO PIRULITO 2000/124 RSF 01
03 0640009 GRAXEIRA RETA M8 X 1 02
04 0410001 CHAVETA 20 X 8 X 8 01
05 1180008 ROSCA SEM FIM CÔNICA - PIRULITO 01
06 2200075 MANCAL INF. ROSCA SEM FIM 2000/115 RSF 01
09 2001756 PLACA RECORTADA DOBRADA 01
11 0080042 ARRUELA PRESSAO LEVE M10 ZB 10
13 0080011 ARRUELA DE PRESSÃO M12 ZB - MÉDIA INDUSTRIAL 06
15 2801010 SUPORTE DE FIXACAO DA ROSCA SEM FIM 01
17 2200072 CARRETEL ESP. DO MOTOR HIDRÁULICO 2000/125 RSF 01
18 0510131 ENGRENAGEM Z13 P 1/2” INFERIOR JUNCAO RSF 01
19 0510133 ENGRENAGEM Z13 P 1/2” SUPERIOR JUNCAO RSF 01
20 0460036 EMENDA DUPLA CD 40 01
21 0460017 CORRENTE DUPLA ASA 40R (1/2") 13 ELOS 14 PINOS 01
22 0800039 MANGUEIRA HIDRÁULICA 3/8 X 4890 MM PIRULITO 02
23 0910011 MOTOR HIDRAULICO 180 LIBRAS RSF 01
24 0980136 PARAFUSO SEXTAVADO M10 X 1,50 X 50 - 5.8 ZB 02
25 1360060 TUBO DE VINIL CONT. D'AGUA 1. 1/2 A 01
26 3500041 NIPLE MACHO 9/16 JIC 7/8 UNF ANEL 02
27 0410004 CHAVETA 1.1/4” X 1/4” X 1/4” 01
28 0650005 ENGATE RAPIDO PLUG ROSCA 1/2” 02
31 2801012 SUPORTE DA ROSCA SEM FIM 01
32 2300738 BARRA CHATA DOBRADA 01

51
13.2 - Pistão da bica de saída (Opcional)

2900020 ACIONAMENTO HIDRÁULICO DA BICA DE SAÍDA
01 02 04
12
08
05-06
01 11
09 10 13 14
15
07

01 2800201 PINO DO PISTÃO DA BICA GIRATÓRIA 02
02 0410027 CONTRA-PINO R 4 MM X 80 01
03 0410021 CUPILHA Ø 3/16” X 1” 01
04 0800001 MANGUEIRA HIDRÁULICA Ø 1/4” X 4610 01
05 0920001 CILINDRO HIDRÁULICO 32,00 X 1/2 X 130 01
06 1400012 KIT DE REPARO CIL. HIDR. 0920001 32 x 1.1/2” x 130 01
07 2800202 CONTROLE MANUAL DO QUEBRA JATO 01
08 0820012 MANÍPULO COM PONTA M12 X 50 X 1,75 02
09 0200006 CABO TIPO FREIO FM X 6000 MM REFORÇADO C/ 04 PORCAS 01
10 0190001 CABO DE AÇO GALVANIZADO 1/8” 3,45mm 01
11 1080029 PORCA SEXTAVADA M 12 X 1,25 5.8 ZB 02
12 0800042 MANGUEIRA HIDRÁULICA Ø 1/4” X 4740mm 01
13 0410030 CLIPS GALVANIZADO 1/8” 02
14 0880010 MOLA N9 3 Cm 01
15 0980137 PARAFUSO SEXTAVADO RI M10 x 50 x 1,5 5.8 ZB 01
--

52
13.3 - Roda de apoio ( Opcional ) Frente FC-1

CÓD 2900127 13
12
11 14
10
9
8
6
7
2
4
15
5
16
1

01 1060001 PNEU ARO 13 01
02 1160013 RODA ARO 13 4F 01
03 1080069 PORCA SEXTAVADA CÔNICA M12 X 1,75 ZB 5.8 04
04 0980205 PARAFUSO SEXTAVADO RI M12 X 35 X 1,75 ZB 5.8 04
06 0640009 GRAXEIRA RETA M8 x 1 01
07 2200117 CUBO USINADO 4F 01
08 1170133 ROLAMENTO 6207 Z. 01
09 2800318 SUPORTE REGULAVEL COM EIXO DA RODA DE APOIO 01
10 0410027 CONTRA PINO R 4mm x 80mm 01
14 2800485 SUPORTE DE FIXAÇÃO DA RODA DE APOIO 2007/08 01
15 1170108 ROLAMENTO 6205 Z 01
16 0250002 CÂMARA DE AR 13 01
*
53
13.4 - Amolador de facas
4
9
12
11
10
16
6 1
7
19
13
15
2 14
3
17
Nº CÓDIGO DESCRIÇÃO QT.

01 1000001 ESMERIL (REBOLO) COPO CR 76.2 X 50.8 X 12.7 DA 54 01 *
02 2200037 SUPORTE DO AMOLADOR - AR20/1 01
03 2100101 EIXO 01
04 2000341 PERFIL L 01
07 0080042 ARRUELA DE PRESSÃO MÉDIA IND. M10 ZB 04
09 0080038 ARRUELA LISA M8 ZB 02
10 2000061 ARRUELA 01
12 2100100 EIXO COM REBAIXOS 01
13 2800357 EIXO REGULÁVEL 01
14 1080063 PORCA SEXTAVADA M20 X 1,5 01
15 2000261 PERFIL L 01
16 2000262 PERFIL L 01
17 2800393 CRUZETA AMOLADOR 01
18 2900016 AMOLADOR DE FACAS 01

54
13.5 - Caixa de transmissão do Rotor 0230005 (opcional)
Quantidade de óleo:
Nota: 0,8 litros de óleo - SAE
5
1 6 8
2 7
3
4
5
16
14
12
2
19
2
3 18
15 9 2
13 17
13
10
11
12

01 0540136 TAMPA TA 17 01
03 1170133 ROLAMENTO 6207 Z 02
04 0510156 CARCAÇA - 89114 01
05 0510146 TAMPÃO COM ROSCA Ø 3/8” 18 NPT 02
06 0510157 TAMPA 89126 01
09 0510016 EIXO 88166-02 01
11 0510054 ENGRENAGEM 85124 01
12 1170043 ROLAMENTO 30207 CÔNICO 02
13 1150012 RETENTOR Ø 35 X Ø 72 X 12,5 ( RR 27 ) 02
14 0510136 PINHÃO CONICO 84124-04 - CT 01
16 0510151 RESPIRO 1/8” NPT 01
17 0980142 PARAFUSO SEXTAVADO RI M12 X 30 X 1,75 5.8
18 0080010 ARRUELA PRESSAO MEDIA IND. M12
19 0080046 ARRUELA LISA M12

55
13.6 - Caixa de transmissão do Cambão 0230031 (opcional)
01
02
03
05 06 08
09
06
07
13
02
12
02
12
01
01 18
14
15 17
19
04 14
16 11
03
10

01 1150025 RETENTOR 40 X 80 X 10 5341- ARCA 01954 BR-SABÓ 03
02 0040027 ANÉL ELÁSTICO MKI 80 04
03 1170045 ROLAMENTO 30208 02
04 0510470 COROA 8590-HD 01
05 0510162 CARCAÇA 8992 01
06 0510146 TAMPÃO Ø 3/8” 18NPT Bj04 02
07 0510191 TAMPA 89119 01
08 0080045 ARRUELA DE PRESSÃO M6 MÉDIA IND. 08
09 0980154 PARAFUSO SEXTAVADO RI M6 X 20 X 1 - 8.8 08
11 0510138 EIXO ESTRIADO 88105-02 01
12 1170138 ROLAMENTO 6208 Z 02
13 0510139 EIXO 88107- 02 01
15 0510151 RESPIRO 1/8 NPT 01
16 0980112 PARAFUSO SEXTAVADO RI M16 X 35 X 2 5.8 04
17 0080011 ARRUELA DE PRESSÃO M16 MÉDIA IND. 04
19 0510471 ENGRENAGEM CÔNICO 8490-HE 01

56
14- ANORMALIDADES, CAUSAS E SOLUÇÕES

ANORMALIDADES CAUSAS SOLUÇÕES
Roletes frontais não Desgaste dos dentes Troque as dentaduras.
colhem com eficiência. Ver procedimentos de O a P,
pag. 21
Facas e Facas-Únicas
sem corte Afie ou substitua as Facas.
Ver item 8.5, pag. 17
O material colhido não
é levado ao Rotor prin-
Desgaste dos dentes dos Troque as dentaduras..
pal. Provoca o embu-
Roletes alimentadores. Ver procedimentos de O a P,
chamento.
pag. 21
Faca dos roletes frontais
longe da Faca-Única Ajuste as facas dos
roletes frontais.
Ver procedimento F, pag. 18
Mola do cabeçote sem

tensão. Tensione a mola através
do parafuso nº-9, pag.20
Roletes frontais não Rompimento do Pino fusível

colhem. Troque o pino nº20.
ou parafuso fusivel.
Ver item 12.5, pag. 36 ou item (8)
da pag 16
O material colhido não
está sendo picado. Perda do corte das facas Afie ou troque as Facas.
Provoca o embucha- do Rotor principal. Ver item 8.1, pag.13 e
mento. 8.3, pag.15
O material é picado é Rotação do trator não Ajuste a rotação do trator.

lançado mas não compatível com o Ver item 6.1, procedimento F,
alcança a carreta. equipamento. pag. 10
Ajuste a rotação do trator.

Vibração excessiva do Excesso de rotação do Ver item 6.1, procedimento F,
equipamento. trator. pag. 10
Desbalanceamento do Troque as Facas.

Rotor principal. Ver item 8.3, pag. 15
Posição invertida dos Coloque os terminais na

terminais do Cardan. posição correta..
Ver procedimento G, pag.7
Instale corretamente a
A forragem cai fora do Plataforma ou limitador não plataforma e regule o limitador
rolete. instalado. Ver fig.7 a 10 Pág.31
Roletes carambolas não Facas colhedoras sem Substitua as facas colhedoras

colhem com eficiência e corte. serrilhadas ver item 8.9 pag 24.
provocam embuchamento.
Obs.: somente para as
Desgaste das navalhas
Frentes colhedoras
menta serrilhada. Substitua as Navalhas Menta
FM 2-50/07 e FM 2 - 90
serrilhada ver item 8.10 pag 25.

57
15 - CERTIFICADO DE GARANTIA
A MENTA MIT Máquinas Agrícolas Ltda, garante o equipamento aqui
caracterizada, contra defeitos de fabricação devidamente comprovados pela
fábrica, dentro das seguintes condições:
1. A garantia é válida durante os primeiros 12 meses, contados a partir da

data em que o equipamento for faturado ao primeiro usuário.
2. A MENTA MIT fornecerá uma garantia adicional de mais 12 ( doze ) meses

para o sistema de transmissão da PREMIUM ( caixa de transmissão ).
Para usufruir desta garantia estendida, sem custos adicionais, o usuário deverá
preencher os dados do formulário “Controle de garantia da fábrica” da
página seguinte e remetê-lo à fábrica, juntamente com uma cópia da nota
fiscal de compra, no prazo máximo de 30 ( trinta ) dias a contar da data do
faturamento.
3. Consiste a presente garantia, no compromisso da MENTA MIT, em reparar

ou fornecer gratuitamente, em sua fábrica, as peças que a seu exclusivo
juízo apresentarem defeitos de fabricação.
4. Não são garantidas pela MENTA MIT, peças avariadas por uso indevido e
nem quaisquer peças desgastadas decorrentes por uso normal ( como
exemplo: correntes, facas, contra-facas, cardan, rolamentos, pneus e outros ).
5. A presente garantia será imediata e integralmente invalidada nos seguintes

casos:
a- Uso inadequado do equipamento.

b- Uso de lubrificantes não recomendados.
c- Acidentes e negligências na operação do equipamento.
d- Modificações e adaptações na estrutura ou operação do equipamento.
e- Emprego de peças não genuínas.
6. Reclamações sobre eventuais defeitos durante o período de garantia

deverão ser apresentadas aos revendedores autorizados, que as
encaminharão à fábrica, juntamente com as peças que apresentaram
defeitos, onde serão substituídas, caso comprovadamente defeituosas.
7. Somente terão direito às cláusulas do presente Certificado de Garantia os

equipamentos que estiverem com as fichas em anexo devidamente
preenchidas.
Para solicitação da garantia apresente a ficha “Controle de Garantia da
Fábrica” juntamente com a cópia da nota fiscal.
8. A MENTA MIT Máquinas Agrícolas Ltda, reserva-se o direito de modificar as

especificações ou introduzir melhoramentos nos equipamentos em qualquer
momento, sem prévio aviso e sem incorrer na obrigação de efetuar
alterações nos equipamentos anteriormente comercializados.
9- A MENTA MIT Máquinas Agrícolas garante o fornecimento de peças de reposição

por 05 ( cinco ) anos a contar da data de fabricação desta máquina estampada na
plaqueta de identificação afixada à máquina.

58
CONTROLE DE GARANTIA DA FÁBRICA CONTROLE DE GARANTIA DO REVENDEDOR
MENTA MIT MÁQUINAS AGRÍCOLAS LTDA.
Rua Barão do Rio Branco, 575 - Caixa Postal 08
Fone (16) 3667-9600 - Cajuru - SP - Brasil Para obter uma garantia estendida de mais 12 (doze) meses para o
e-mail: mentamit@mentamit.com.br -site: /www.mentamit.com.br sistema de transmissão (cardan e caixa de transmissão) preencha
este cupom e remeta-o ào seu revendedor, no prazo de
Para obter uma garantia estendida de mais 12 (doze) meses para o 30 (trinta) dias do faturamento da máquina, juntamente com uma
sistema de transmissão (cardan e caixa de transmissão) preencha cópia xerox de nota fiscal de compra.
este cupom e remeta-o à fábrica, no endereço acima, no prazo de
30 (trinta) dias do faturamento da máquina, juntamente com uma
cópia xerox de nota fiscal de compra.
Revendedor : __________________________________________________ Revendedor : __________________________________________________
Nome do Comprador:___________________________________________ Nome do Comprador:___________________________________________
Endereço : ____________________________________________________ Endereço : ____________________________________________________
Cidade : ____________________________ CEP. : _______ Est. : ______ Cidade : ____________________________ CEP. : _______ Est. : ______
Modelo do Equip. : _________ Série : ________ Ano Fabricação : ______ Modelo do Equip. : _________ Série : ________ Ano Fabricação : ______
Nota Fiscal Nº __________________ Data ______ / _______ / ________ Nota Fiscal Nº __________________ Data ______ / _______ / ________
Nome da Propriedade: ______________________________________ Nome da Propriedade: ______________________________________
Tamanho: ______________ha. Área de Pastagens: ____________ Tamanho: ______________ha. Área de Pastagens: ____________
Forragens: Milho Sorgo Cana Napier Forragens: Milho Sorgo Cana Napier
Outros ________________________________________________ Outros ________________________________________________
Quantidade de Animais: Quantidade de Animais:
De Corte: ________ De Leite: __________ Confinados: ___________ De Corte: ________ De Leite: __________ Confinados: ___________
________________________________________ ________________________________________
ASSINATURA DO PROPRIETÁRIO ASSINATURA DO PROPRIETÁRIO
_________________________________________ _________________________________________
REVENDEDOR - CARIMBO E ASSINATURA REVENDEDOR - CARIMBO E ASSINATURA
A MENTA MIT Máquinas Agrícolas garante fornecimento de peças A MENTA MIT Máquinas Agrícolas garante fornecimento de peças
de reposição por 05 (cinco) anos a contar da data de fabricação desta máquina de reposição por 05 (cinco) anos a contar da data de fabricação desta máquina
estampada na plaqueta de identificação afixada à máquina.. estampada na plaqueta de identificação afixada à máquina..
RECORTAR E ENVIAR AO ENDEREÇO ACIMA RECORTAR E ENVIAR AO SEU REVENDEDOR

Premiumdoblo Manual

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Premiumdoblo Manual

Enviado por

Direitos autorais:

Formatos disponíveis

MANUAL TÉCNICO DO OPERADOR

Frente colhedora FC-1

MENTA MIT MÁQUINAS AGRÍCOLAS LTDA.

Edição: Fevereiro - 2008

10 - Instalando os acessórios .......................................................................................................................................... 27

13 - Acessórios - catálogos de peças............................................................................................................................... 51

14 - Anormalidades, causas e soluções........................................................................................................................... 57

5 - Segurança MENTA MIT - Máquinas Agrícolas Ltda

Não destrua o meio ambiente efetuando trabalhos agrícolas incorretos.

MENTA MIT - Máquinas Agrícolas Ltda

2.1 - Ilustração dos adesívos de alerta e segurança

KEEP DISTANCE FROM THE ROLLERS WHILE THE

NO ALIMENTE LA MÁQUINA MANUALMENTE. periodicamente.

Se houver dúvidas consulte sempre o manual do operador antes de ligar a máquina.

ADESIVO MENTA 048.0011

MENTA MIT - Máquinas Agrícolas Ltda

2.2 - Ilustração dos adesívos de orientação operacional

PARA MAYOR SEGURIDAD ESTA MÁQUINA ESTÁ EQUIPADA ATENÇÃO

ESTA MÁQUINA NO DEBE TRABAJAR SIN LAS PROTECCIONES

REMOVE THIS PLATFORM TO WORK

MENTA MIT - Máquinas Agrícolas Ltda

POSIÇÕES DE REGULAGEM DO CAMBÃO

A / B = REGULAGENS DE ACORDO COM

A) Abaixe as Sapatas de Apoio (4) e trave-as com o

MENTA MIT - Máquinas Agrícolas Ltda

E) Engate o Hidráulico e o 3º Ponto do trator

F) Para as frentes FM 2-50/07 e Fm 2-90

MENTA MIT - Máquinas Agrícolas Ltda

- Não trabalhar em longos períodos quando o ângulo

MENTA MIT - Máquinas Agrícolas Ltda

4 - Ajustando a Altura de Corte

5 - Ajustando o Coração frontal

a)- Solte parcialmente os seis parafusos (1).

MENTA MIT - Máquinas Agrícolas Ltda

6.2 - Ajustando a variação de cortes

6.3 - Ajustando a plataforma colhedora da frente FC-1

6.4 - Pino fusível

MENTA MIT - Máquinas Agrícolas Ltda

7 - Manutenção Básica Preventiva

7.1 - Pontos de lubrificação:

Ponto Descrição Qt Lubrificante

MENTA MIT - Máquinas Agrícolas Ltda

7.2 - Trocando o óleo das caixas de transmissão :

a) Retire a caixa de transmissão.

MENTA MIT - Máquinas Agrícolas Ltda

8.1 - Afiando as Facas do Rotor Principal :

a) Abaixe as sapatas de apoio (1) deixando a máquina nivelada.

MENTA MIT - Máquinas Agrícolas Ltda

Face a ser afiada

c) Limpe o suporte da contra-faca utilizando uma lixa manual.

MENTA MIT - Máquinas Agrícolas Ltda

MENTA MIT - Máquinas Agrícolas Ltda

8.4 - Substituindo o Cardan de Tração do Rotor Principal e Caixas de

8.4.1 - Substituindo o Pino Fusível e Parafuso fusível do Cardan:

MENTA MIT - Máquinas Agrícolas Ltda

8.5 - Afiando e substituindo as facas dos roletes frontais e a faca- única :

Ângulo original de corte da faca = 32º

MENTA MIT - Máquinas Agrícolas Ltda

c) Retire os parafusos (3) e remova a faca única (4).

Grau original de corte = 33º

e) Limpe o suporte das facas e da faca-única, utilizando uma lixa manual.

MENTA MIT - Máquinas Agrícolas Ltda

8.6 - Substituindo os roletes frontais e dentaduras - Frente colhedora FC-1:

e) Retire a mola (7) e a corrente (8). 7 8
