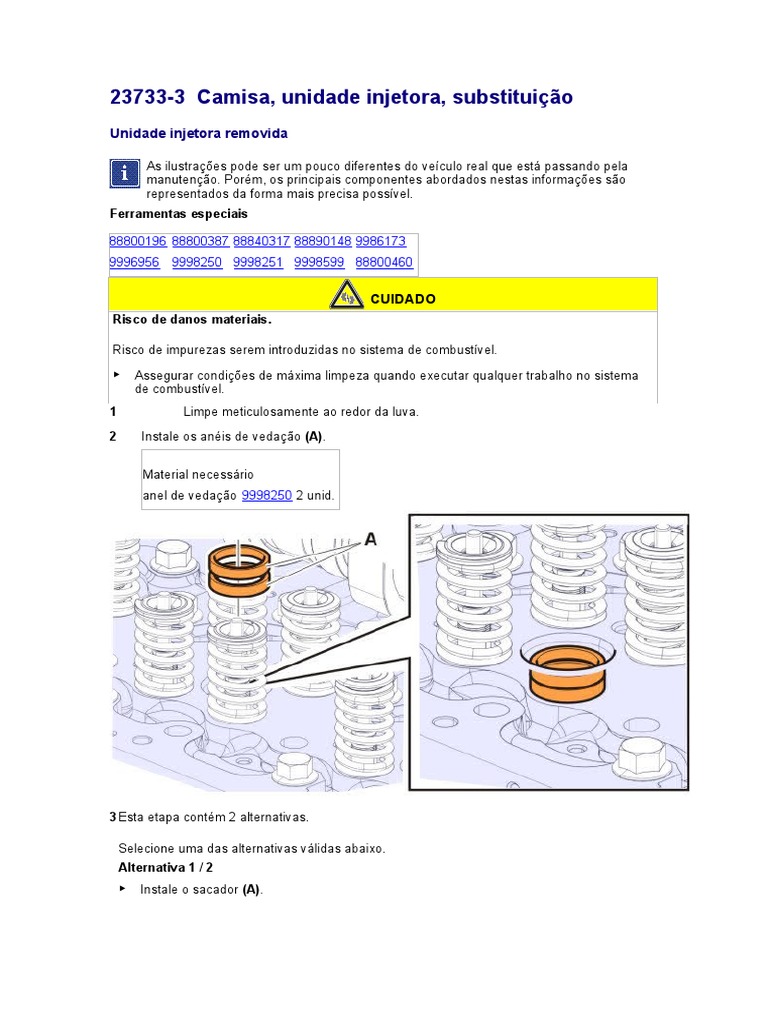

23733-3 Camisa, unidade injetora, substituição

Unidade injetora removida

As ilustrações pode ser um pouco diferentes do veículo real que está passando pela
manutenção. Porém, os principais componentes abordados nestas informações são
representados da forma mais precisa possível.
Ferramentas especiais

88800196 88800387 88840317 88890148 9986173

9996956 9998250 9998251 9998599 88800460

CUIDADO
Risco de danos materiais.

Risco de impurezas serem introduzidas no sistema de combustível.

▶ Assegurar condições de máxima limpeza quando executar qualquer trabalho no sistema
de combustível.
1 Limpe meticulosamente ao redor da luva.

2 Instale os anéis de vedação (A).

Material necessário
anel de vedação 9998250 2 unid.

3 Esta etapa contém 2 alternativas.

Selecione uma das alternativas válidas abaixo.

Alternativa 1 / 2
▶ Instale o sacador (A).
 Material necessário
sacador 88800387
▶ Pressione o sacador para baixo para a parte inferior da luva.
▶ Instale o anel de encosto.
Dica de serviço

A marcação (66) no sacador deve estar visível quando o anel de suporte é

instalado. Se a marcação não estiver visível, pode ser difícil remover a luva.

▶ Aperte a porca (1).

Nota

A porca deve ser apertada o suficiente para suportar a polia no lugar, use força
moderada.

▶ Instale o extrator (B).

Material necessário
EXTRATOR 9986173
▶ Remova a luva (1).
Dica de serviço

Uma luva deformada pode dificultar a remoção. Se for o caso, remova a polia e
encontre uma posição de aperto nova para as garras. Instale o anel de encosto e
tente novamente.
Alternativa 2 / 2
▶ Remova a porca.

Material necessário
sacador 88800387
LUVA 88800460
▶ Monte as ferramentas.
Nota

Lubrifique as roscas.

Nota

Apertar manualmente.
▶ Instale a ferramenta (A).

Material necessário
sacador 88800387
LUVA 88800460
▶ Pressione o sacador para baixo para a parte inferior da luva.
▶ Aperte o parafuso (A).
Nota

O parafuso deve ser apertado o suficiente para suportar a polia no lugar, use força
moderada.
▶ Instale um contra-apoio no parafuso (A).
▶ Aperte a porca (B) de forma que a luva solte do cabeçote do cilindro.
Nota

Aperte apenas a porca usando uma ferramenta manual.

▶ Remova a ferramenta (A) e a luva.
 ▶ Remova a luva da ferramenta.
4 Limpe o cabeçote do cilindro com a escova (C).

Material necessário
jogo de ferramentas 9998599
A LUVA 9998580

B retentor 9808607

C escova 9808618

5 Limpe o cabeçote do cilindro com a escova (F).

A LUVA 9998580

B retentor 9808607

C manípulo 9808616

D retentor 9808613

E retentor 9808615

F escova 9808614

6 Limpe o cabeçote do cilindro com a escova (C).

A LUVA 9998580

B retentor 9808607

C escova 9808617

7 Esta etapa contém 2 alternativas.

Selecione uma das alternativas válidas abaixo.

Alternativa 1 / 2
▶ Remover o bujão.
▶ Instalar a ferramenta de rotação (A).

Material necessário
FERRAMENTA DO CONJUNTO DE PARTIDA 88840317
Alternativa 2 / 2
▶ Remover a chapa.
▶ Instalar a ferramenta de rotação (A).

Material necessário
ferramenta do conjunto de partida 9996956
8 Gire o volante do motor para posicionar o pistão do cilindro em questão em BDC (Ponto
morto inferior).
9 Verifique o parafuso do acionador.

Dados técnicos
Verifique a dimensão, parafuso (X) 7,8 ±0,1 mm
Comprimento, parafuso, ferramenta de montagem 108 mm
10 Aplique graxa nas roscas.
11 Instale o anel em O.
Nota

Use uma peça nova.

12 Instale a luva na ferramenta (A).

Material necessário
tucho da válvula 88800196
13 Instale o parafuso até que chegue na parte inferior da ferramenta.

14 A seguir, afrouxe o parafuso meia volta.

15 Instale a ferramenta (A) com a luva.

16 Instalar o balancim auxiliar.

17 Aperte o parafuso com o torque definido.

Torque
Garfo, ferramenta de montagem 80 Nm
Material necessário

TORQUÍMETRO 88890148
18 Contra-apoie a ferramenta (A).

19 Aperte a porca (B) para remover o parafuso para cima pela luva.
Nota

A porca (B) só deve ser apertada com uma ferramenta manual.

20 Remova o garfo.

21 Remova as ferramentas.

22 Remova os anéis de vedação (A).

23 Instale o bujão de vedação (A).

Material necessário
BUJÃO DE VEDAÇÃO 9998251

2 Esta etapa contém 2 alternativas.

4
Selecione uma das alternativas válidas abaixo.
Alternativa 1 / 2
▶ Remover a ferramenta de rotação.
▶ Instalar o bujão.
Alternativa 2 / 2
▶ Remover a ferramenta de partida (A).
▶ Instale a chapa.
