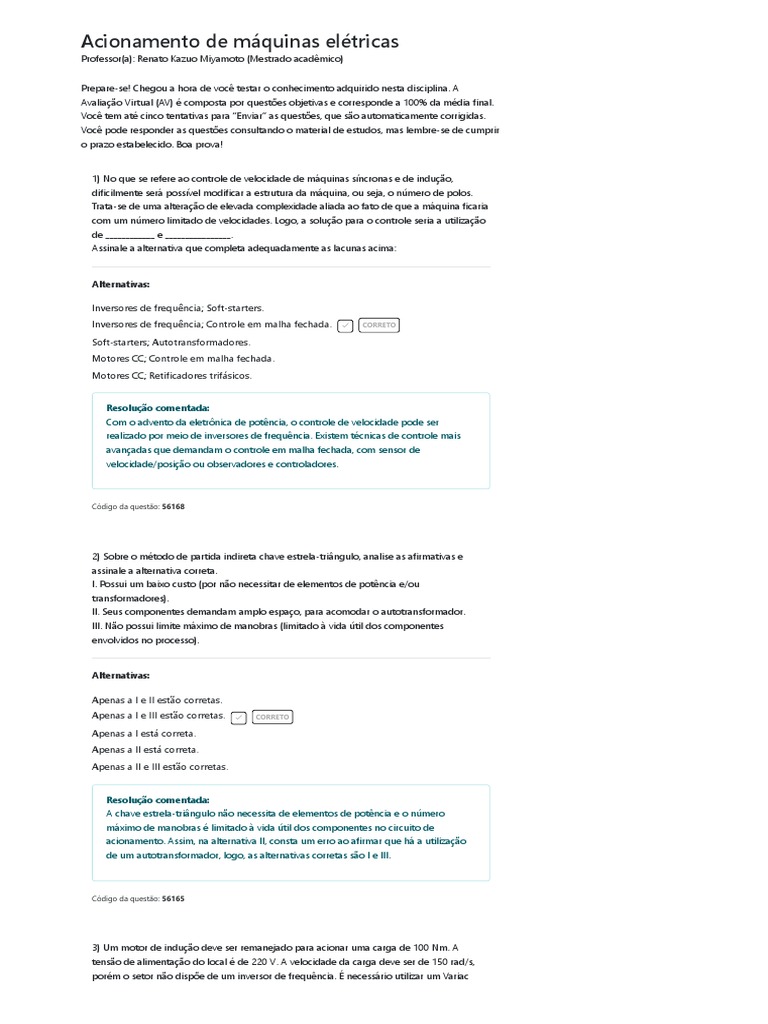

Acionamento de máquinas elétricas

Professor(a): Renato Kazuo Miyamoto (Mestrado acadêmico)

Prepare-se! Chegou a hora de você testar o conhecimento adquirido nesta disciplina. A

Avaliação Virtual (AV) é composta por questões objetivas e corresponde a 100% da média final.
Você tem até cinco tentativas para “Enviar” as questões, que são automaticamente corrigidas.
Você pode responder as questões consultando o material de estudos, mas lembre-se de cumprir
o prazo estabelecido. Boa prova!

1) No que se refere ao controle de velocidade de máquinas síncronas e de indução,

dificilmente será possível modificar a estrutura da máquina, ou seja, o número de polos.
Trata-se de uma alteração de elevada complexidade aliada ao fato de que a máquina ficaria
com um número limitado de velocidades. Logo, a solução para o controle seria a utilização
de ____________ e ________________.
Assinale a alternativa que completa adequadamente as lacunas acima:

Alternativas:

Inversores de frequência; Soft-starters.

Inversores de frequência; Controle em malha fechada. check CORRETO

Soft-starters; Autotransformadores.
Motores CC; Controle em malha fechada.
Motores CC; Retificadores trifásicos.

Resolução comentada:
Com o advento da eletrônica de potência, o controle de velocidade pode ser
realizado por meio de inversores de frequência. Existem técnicas de controle mais
avançadas que demandam o controle em malha fechada, com sensor de
velocidade/posição ou observadores e controladores.

Código da questão: 56168

2) Sobre o método de partida indireta chave estrela-triângulo, analise as afirmativas e

assinale a alternativa correta.
I. Possui um baixo custo (por não necessitar de elementos de potência e/ou
transformadores).
II. Seus componentes demandam amplo espaço, para acomodar o autotransformador.
III. Não possui limite máximo de manobras (limitado à vida útil dos componentes
envolvidos no processo).

Alternativas:

Apenas a I e II estão corretas.

Apenas a I e III estão corretas. check CORRETO

Apenas a I está correta.

Apenas a II está correta.
Apenas a II e III estão corretas.

Resolução comentada:
A chave estrela-triângulo não necessita de elementos de potência e o número
máximo de manobras é limitado à vida útil dos componentes no circuito de
acionamento. Assim, na alternativa II, consta um erro ao afirmar que há a utilização
de um autotransformador, logo, as alternativas corretas são I e III.

Código da questão: 56165

3) Um motor de indução deve ser remanejado para acionar uma carga de 100 Nm. A
tensão de alimentação do local é de 220 V. A velocidade da carga deve ser de 150 rad/s,
porém o setor não dispõe de um inversor de frequência. É necessário utilizar um Variac
para variar a tensão de 0 V a 220 V. Com base no comportamento característico ilustrado
na figura a seguir, analise as alternativas quanto à viabilidade do acionamento proposto.

Fonte: elaborado pelo autor.

( ) Analisando o gráfico, conclui-se que o motor não consegue atender o conjugado

requerido de 100 Nm para o range de 220 V a 180 V. Para a tensão de 170 V, o motor
atende ao conjugado requerido.
( ) Analisando o gráfico, conclui-se que o motor consegue atender o conjugado requerido
de 100 Nm para o range de 220 V a 180 V. Para a tensão de 170 V, o motor não conseguirá
atender.
( ) Analisando o gráfico, conclui-se que o motor consegue atender o conjugado requerido
de 100 Nm para o range de 220 V a 170 V.
Assinale a alternativa que contenha a sequência correta:

Alternativas:

F – V – F check CORRETO

V – F – V.
F – V – V.
V – F – F.
V – V – F.

Resolução comentada:
Analisando o gráfico da figura percebe-se que apenas a curva da tensão de 170 V
não atende os pré-requisitos da velocidade proposta. As curvas das tensões 180 V,
200 V e 220 V podem ser utilizadas.

Código da questão: 56170

4) Analise a figura a seguir sobre a resposta de corrente de um MIT com rendimento 0,77 e
fator de potência 0,86, via partida direta.
Alternativas:

Apenas I.
Apenas II.
Apenas I e III.
Apenas II e III.
Apenas I e II. check CORRETO

Resolução comentada:

Código da questão: 56164

5) Quando o objetivo é controlar a velocidade de uma máquina elétrica, a curva

característica conjugado versus velocidade deve ser analisada. Um método usual é variar a
frequência da tensão de alimentação do estator, por meio de um inversor de frequência.
Outros métodos variam a resistência de rotor ou a amplitude da tensão de armadura.
Observe a figura a seguir, que ilustra dois tipos de controle: (a) controle de velocidade pela
tensão de alimentação e (b) controle de velocidade pela frequência de alimentação.

Fonte: elaborado pelo autor.

Com base na análise da figura, podemos afirmar que:

Alternativas:

V1 > V2 e f1 > f2. check CORRETO

V1 > V2 e f1 < f2.

V1 = V2 e f1 > f2.
V1 > V2 e f1 = f2.
V1 < V2 e f1 > f2.
 Resolução comentada:
Quando falamos do controle de velocidade pela tensão de alimentação, conforme
apresentado na figura (a), quanto menor for a tensão, mais a curva de conjugado
diminui em amplitude. Já no controle por variação de frequência, a curva se desloca
(aumenta o escorregamento), porém o valor do conjugado máximo se mantém
constante. Quanto menor a frequência, maior é o conjugado de partida.

Código da questão: 56167

6) A figura abaixo ilustra técnicas de modulação de tensão para controle da tensão sobre a
armadura de uma MCC. Sobre estas configurações, considere as seguintes afirmações e
classifique-as como verdadeiro (V) ou falso (F):

Fonte: Fitzgerald; kingsley; Umans (2006, p. 536).

Alternativas:

F – V – F – F.
V – F – V – V.
F – V – V – F.
V – V – F – V.
V – F – V – F. check CORRETO

Resolução comentada:
Código da questão: 56189

7)

Alternativas:

31.
118.
192.
293. check CORRETO

74.

Resolução comentada:

Código da questão: 56186

8)
Alternativas:

Inversores de frequência; 26,66.

Inversores de frequência; 225,66.
Inversores de frequência; 125,66. check CORRETO

Soft-starters; 25,8.
Soft-starters; 325,66.

Resolução comentada:

Código da questão: 56169

9) As máquinas elétricas rotativas podem operar em diferentes regiões de operação,

dependendo da velocidade de funcionamento. Imagine uma máquina de indução que
opera com o eixo acoplado à turbina de um sistema eólico com a finalidade de gerar
energia elétrica num sistema de geração distribuída. Assim, opera com baixa eficiência e na
zona de operação como gerador observada na figura a seguir.

Fonte: elaborada pelo autor.

Assinale a alternativa que apresenta a região proposta no enunciado:

Alternativas:

Apenas III. check CORRETO

Apenas II e III.
Apenas II.
Apenas I.
Apenas I e II.

Resolução comentada:
 Para a máquina de indução operar como gerador, a velocidade do rotor deve ser
superior à velocidade síncrona, assim, a região sugerida é a III.

Código da questão: 56161

10)

Alternativas:

1 – 2 – 3 – 5 – 4 – 6.
1 – 2 – 5 – 3 – 4 – 6.
2 – 3 – 1 – 5 – 6 – 4.
2 – 1 – 3 – 5 – 4 – 6. check CORRETO

2 – 1 – 3 – 4 – 5 – 6.

Resolução comentada:

Código da questão: 56181
