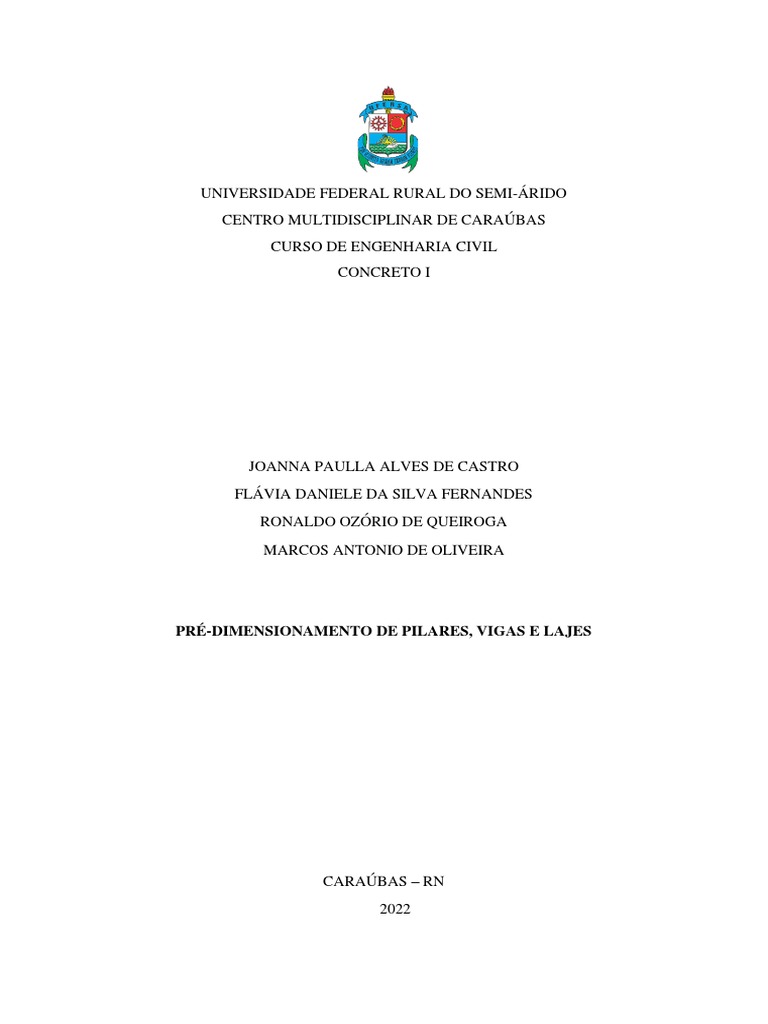

UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO

CENTRO MULTIDISCIPLINAR DE CARAÚBAS

CURSO DE ENGENHARIA CIVIL
CONCRETO I

JOANNA PAULLA ALVES DE CASTRO

FLÁVIA DANIELE DA SILVA FERNANDES
RONALDO OZÓRIO DE QUEIROGA
MARCOS ANTONIO DE OLIVEIRA

PRÉ-DIMENSIONAMENTO DE PILARES, VIGAS E LAJES

CARAÚBAS – RN
2022
 SUMÁRIO

1. Objetivos ....................................................................................................................3
2. Procedimentos de cálculo ...........................................................................................3
2.1 Pilares..................................................................................................................3
2.1.1 Locação dos pilares .....................................................................................3
2.1.2 Pré-dimensionamento dos Pilares................................................................4
2.2 Vigas ...................................................................................................................6
2.2.1 Locação das vigas ........................................................................................6
2.2.2 Pré-dimensionamento das vigas ..................................................................8
2.3 Lajes ....................................................................................................................8
2.3.1 Posicionamento das lajes .............................................................................8
2.3.2 Pré-dimensionamento das lajes .................................................................11
ANEXO I ...................................................................................................................12
ANEXO II...................................................................................................................13
ANEXO III.................................................................................................................14
 1. Objetivos

O presente trabalho tem como objetivo alocar e pré-dimensionar pilares, vigas e lajes
de uma edificação de dois pavimentos.

2. Procedimentos de cálculo

2.1 Pilares

2.1.1 Locação dos pilares

Para locar os pilares corretamente, formam levadas em consideração as seguintes

orientações:

a. Alocar pilares nas extremidades da estrutura;

b. Alocar pilares nos cantos da estrutura;
c. Distribuir os pilares nas duas dimensões;
d. A menos distância entre pilares é de 3 metros;
e. A maior distância entre pilares é de 6 metros;
f. É interessante que os pilares do sistema estrutural fiquem alinhados
horizontalmente e verticalmente;
g. É fundamental que existam pilares nas quinas que sustentarão a caixa d’água;

h. É fundamental que existam pilares nas quinas de caixa de escada;

A locação e a compatibilização dos pilares com as áreas do térreo e superior podem

ser vistas na Figura 1 a seguir:
Figura 1 – Locação e compatibilização dos pilares: esquerda – pav. Térreo; direita –
pav. Superior.

P1 P2

P3

P6 P7
P4 P5

P8

P10
P9

P11 P13
P12

P15
P14 P16

P19
P17 P18

Fonte: O autor (2022)

2.1.2 Pré-dimensionamento dos Pilares

A área de cada pilar foi calculada pela seguinte equação:

30 ∗∝∗ 𝐴𝑖𝑛𝑓𝑙𝑢ê𝑛𝑐𝑖𝑎 (𝑛 + 0,7)

(1)
𝐹𝑐𝑘 + 0,01(69,2 − 𝐹𝑐𝑘)
 A área de influência dos pilares (Figura -2) foi determinada pela relação entre suas
distâncias e direções de seus eixos, determinados por um fator multiplicador 0,5; 0,45 ou
0,55. A Figura 2 a seguir mostra a área de influência dos pilares:

Figura 2 – Área de influência dos pilares

Fonte: O autor (2022)

Para áreas inferiores à 360 𝑚2 arredondou-se os valores para a área mínima de

pilares estabelecida pela norma e determinou-se suas dimensões fixando um de seus eixos
na dimensão mínima de 14cm. O cálculo do dimensionamento dos pilares encontra-se na
tabela do Anexo I.
 2.2 Vigas

2.2.1 Locação das vigas

A Figura 3 e 4 a seguir mostra o posicionamento das vigas dos pavimentos superior e

inferior:
Figura 3 – posicionamento das vigas do pavimento térreo

Fonte: O autor (2022)

Figura 4 – posicionamento das vigas do pavimento superior

Fonte: O autor (2022)

 2.2.2 Pré-dimensionamento das vigas

Para pré-dimensionar as vigas levou-se em consideração o tipo de vão. A figura 5

mostra os tipos de vãos e a razão para sua altura:

Figura 5 – Altura estimada para diferentes tipos de vãos

Fonte: Portal concreto armado (2020)

O pré-dimensionamento das vigas encontra-se no Anexo II.

2.3 Lajes

2.3.1 Posicionamento das lajes

As Figuras 5 e 6 mostram o posicionamento das lajes nos pavimentos inferior e superior:

Figura 5 – Lajes pavimento térreo

Fonte: O autor (2022)

Figura 6 – Lajes pavimento superior

Fonte: O autor (2022)

 2.3.2 Pré-dimensionamento das lajes

Para pré-dimensionar as vigas primeiramente adotou-se o menor valor de L para o

calculo do Dest, dado pela equação 2:
𝐿𝑥 (2)
𝐿𝑎𝑑𝑜𝑡𝑎𝑑𝑜 {
𝐿𝑦 ∗ 0,7

O Dest é dado pela equação 3:

𝐿𝑎𝑑𝑜𝑡𝑎𝑑𝑜
𝐷𝑒𝑠𝑡 = 𝐹𝑐𝑘 − 0,1 ∗ 𝐹𝑐𝑘 ( ) (3)
100

A altura final da laje será dada pela soma do D estimado com o cobrimento e o 𝜑
adotado igual a 1 (fórmula 4):
𝐻 = 𝐷𝑒𝑠𝑡 + 𝜑 + 𝑐 (4)

O pré-dimensionamento das lajes encontra-se no Anexo III.

 Anexo I

Dimensionamento dos Pilares

Fck Área de N de Área h

Pilar Coeficiente Área do Pilar b h calculado Dimensões
(kN/cm^2) Influência pav. adotada adotado
P1 2,5 5,19 2 1,8 238,93338 360 14 25,7142857 30 14x30
P2 2,5 4,25 2 1,8 195,65835 360 14 25,7142857 30 14x30
P3 2,5 4,2 2 1,3 139,64635 360 14 25,7142857 30 14x30
P4 2,5 4,67 2 1,6 191,10578 360 14 25,7142857 30 14x30
P5 2,5 9 2 1,3 299,24219 360 14 25,7142857 30 14x30
P6 2,5 8,31 2 1,6 340,06189 360 14 25,7142857 30 14x30
P7 2,5 5,67 2 1,6 232,02779 360 14 25,7142857 30 14x30
P8 2,5 4,97 2 1,3 165,24818 446 14 31,8571429 30 14x30
P9 2,5 12,55 2 1,6 513,5712 515 14 36,7857143 40 14x40
P10 2,5 3,43 2 1,8 157,9078 360 14 25,7142857 30 14x30
P11 2,5 4,4 2 1,3 146,29618 360 14 25,7142857 30 14x30
P12 2,5 7,27 2 1,8 334,69087 360 14 25,7142857 30 14x30
P13 2,5 3,8 2 1,8 174,94159 360 14 25,7142857 30 14x30
P14 2,5 3,53 2 1,8 162,51153 360 14 25,7142857 30 14x30
P15 2,5 4,78 2 1,8 220,0581 360 14 25,7142857 30 14x30
P16 2,5 2,15 2 1,8 98,980107 360 14 25,7142857 30 14x30
P17 2,5 1,1 2 1,8 50,640985 360 14 25,7142857 30 14x30
P18 2,5 2,9 2 1,8 133,50805 360 14 25,7142857 30 14x30
P19 2,5 0,75 2 1,8 34,527944 360 14 25,7142857 30 14x30
 Anexo II

Dimensionamento das vigas

Largura Altura Altura Largura Comprimento Tipo da Altura Altura

Viga Comprimento (cm) Tipo da viga Viga
(cm) Calculada adotada (cm) (cm) viga Calculada adotada
V1 14 325 Bi-apoiada 32,5 30 V20 14 285 Bi-apoiada 28,5 30
V2 14 360 Bi-apoiada 36 40 V21 14 325 Bi-apoiada 32,5 30
V3 14 249 Bi-apoiada 24,9 30 V22 14 360 Bi-apoiada 36 40
V4 14 534 Bi-apoiada 53,4 60 V23 14 249 Bi-apoiada 24,9 30
V5 14 534 Bi-apoiada 53,4 60 V24 14 534 Bi-apoiada 53,4 60
V6 14 360 Contínua 30 30 V25 14 534 Bi-apoiada 53,4 60
V7 14 314 Contínua 26,1666667 30 V26 14 360 Contínua 30 30
V8 14 604 Bi-apoiada 60,4 60 V27 14 314 Contínua 26,1666667 30
V9 14 468 Bi-apoiada 46,8 50 V28 14 604 Bi-apoiada 60,4 60
V10 14 468 Bi-apoiada 46,8 50 V29 14 597 Bi-apoiada 59,7 60
V11 14 226 Bi-apoiada 22,6 30 V30 14 360 Contínua 36 50
V12 14 129 Bi-apoiada 12,9 15 V31 14 251 Bi-apoiada 25,1 30
V13 14 360 Contínua 30 30 V32 14 251 Bi-apoiada 25,1 20
V14 14 251 Bi-apoiada 25,1 30 V33 14 251 Bi-apoiada 25,1 20
V15 14 251 Bi-apoiada 25,1 20 V34 14 360 Contínua 36 50
V16 14 251 Bi-apoiada 25,1 20 V35 14 150 Bi-apoiada 15 15
V17 14 360 Contínua 30 30 V36 14 150 Bi-apoiada 15 15
V18 14 150 Bi-apoiada 15 15
V38 14 285 Bi-apoiada 28,5 30
V19 14 150 Bi-apoiada 15 15
 Anexo III

Dimensionamento das lajes

N de bordas L H
Pavimento Lajes Fck Ly Lx 0,7*Ly Dest (m) Dest (cm) Cobrimento ф H (cm)
engastadas adotado adotado
L1 2 2,5 3,65 2,62 2,555 2,555 0,057488 5,74875 2,5 1 8,74875 10
L2 2 2,5 5,6 3,4 3,92 3,4 0,0882 8,82 2,5 1 11,82 12
L3 3 2,5 6 3,6 4,2 3,6 0,0945 9,45 2,5 1 12,45 15
L4 3 2,5 4,83 1,14 3,381 1,14 0,076073 7,60725 2,5 1 10,60725 12
TÉRREO
L5 3 2,5 3,4 1,53 2,38 1,53 0,05355 5,355 2,5 1 8,355 10
L6 3 2,5 3,7 2,65 2,59 2,59 0,058275 5,8275 2,5 1 8,8275 10
L7 2 2,5 3,39 2,65 2,373 2,373 0,053393 5,33925 2,5 1 8,33925 10
L8 2 2,5 3 1,65 2,1 1,65 0,04725 4,725 2,5 1 7,725 10
L9 2 2,5 3,6 2,62 2,52 2,52 0,0567 5,67 2,5 1 8,67 10
L10 2 2,5 5,6 3,4 3,92 3,4 0,0882 8,82 2,5 1 11,82 12
L11 3 2,5 6 3,6 4,2 3,6 0,0945 9,45 2,5 1 12,45 15
SUPERIOR L12 3 2,5 4,755 3,25 3,3285 3,25 0,074891 7,489125 2,5 1 10,48913 12
L13 3 2,5 3,6 2,5 2,52 2,5 0,0567 5,67 2,5 1 8,67 10
L14 3 2,5 3,25 2,6 2,275 2,275 0,051188 5,11875 2,5 1 8,11875 10
L15 1 2,5 2,85 1,5 1,995 1,5 0,044888 4,48875 2,5 1 7,48875 10
