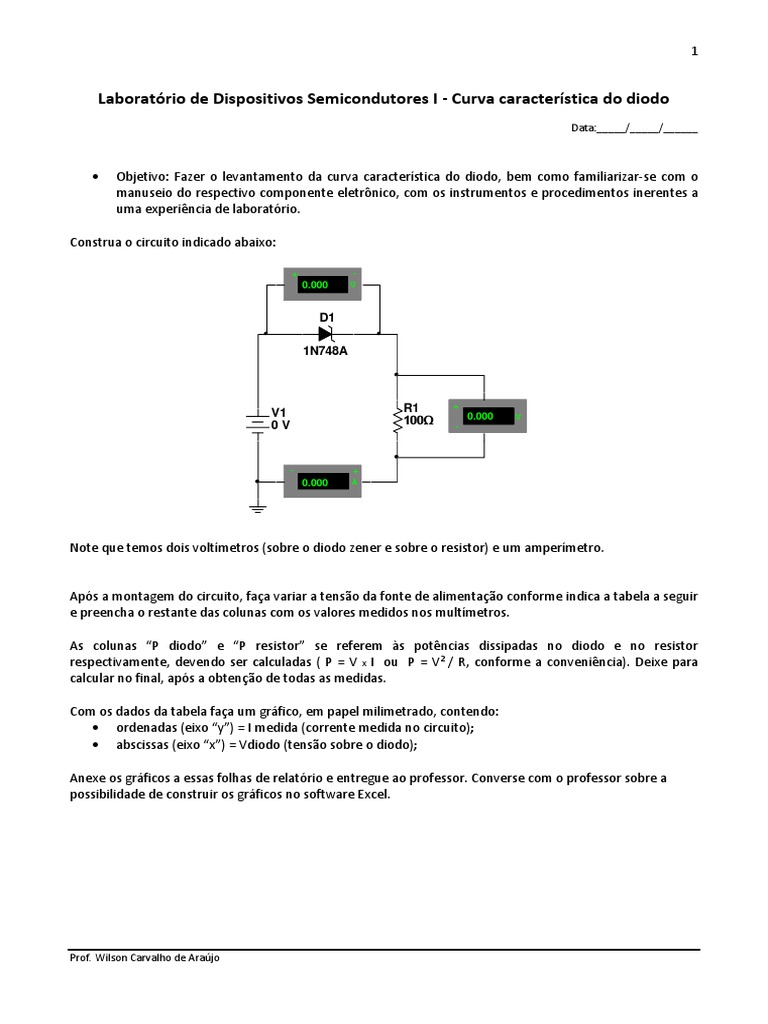

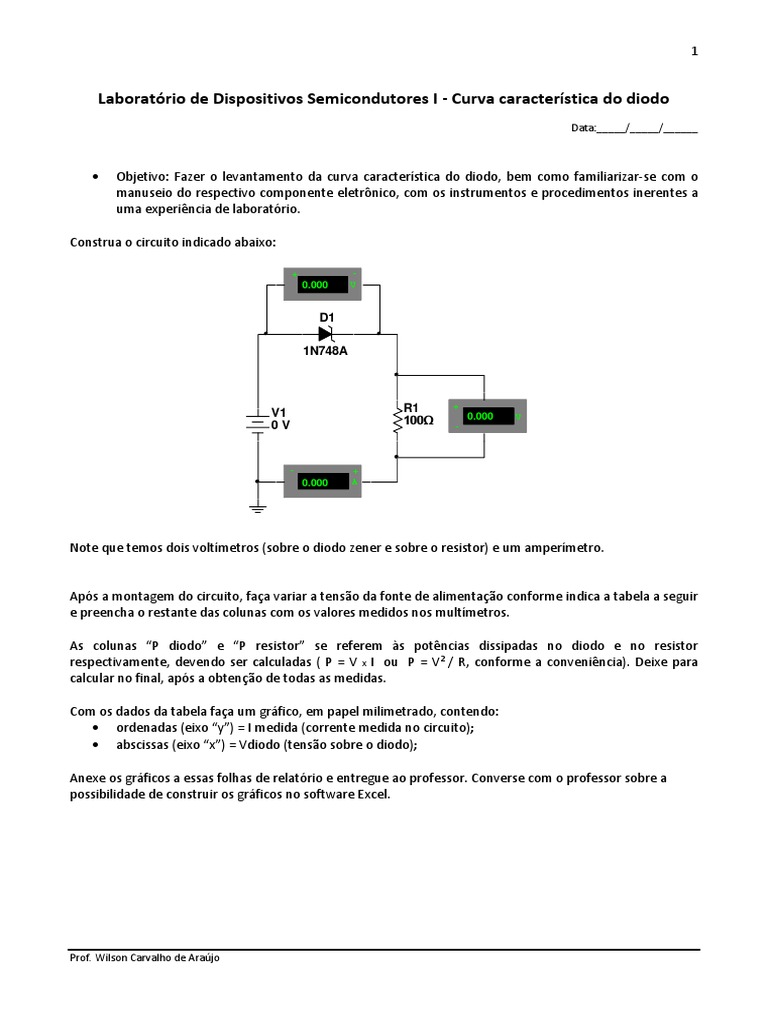

Laboratório de Dispositivos Semicondutores I - Curva característica do diodo

Data:_____/_____/______

• Objetivo: Fazer o levantamento da curva característica do diodo, bem como familiarizar-se com o
manuseio do respectivo componente eletrônico, com os instrumentos e procedimentos inerentes a
uma experiência de laboratório.

Construa o circuito indicado abaixo:

+ -
0.000 V

D1

1N748A

R1 +
V1 0.000 V
0V 100Ω -

- +
0.000 A

Note que temos dois voltímetros (sobre o diodo zener e sobre o resistor) e um amperímetro.

Após a montagem do circuito, faça variar a tensão da fonte de alimentação conforme indica a tabela a seguir
e preencha o restante das colunas com os valores medidos nos multímetros.

As colunas “P diodo” e “P resistor” se referem às potências dissipadas no diodo e no resistor

respectivamente, devendo ser calculadas ( P = V x I ou P = V2 / R, conforme a conveniência). Deixe para
calcular no final, após a obtenção de todas as medidas.

Com os dados da tabela faça um gráfico, em papel milimetrado, contendo:

• ordenadas (eixo “y”) = I medida (corrente medida no circuito);
• abscissas (eixo “x”) = Vdiodo (tensão sobre o diodo);

Anexe os gráficos a essas folhas de relatório e entregue ao professor. Converse com o professor sobre a
possibilidade de construir os gráficos no software Excel.

Prof. Wilson Carvalho de Araújo

 2

Tabela para o diodo 1N748A

ítem V1 (V) Vdiodo (V) Vresistor (V) I medida (A) P diodo (W) P resistor (W)
1 -10
2 -7
3 -5
4 -4
5 -2
6 -1
7 0
8 0,1
9 0,2
10 0,3
11 0,4
12 0,5
13 0,55
14 0,6
15 0,65
16 0,7
17 0,8
18 0,9
19 1
20 1,5
21 2
22 3
23 5
24 7
25 10
