G8 manutenção guia

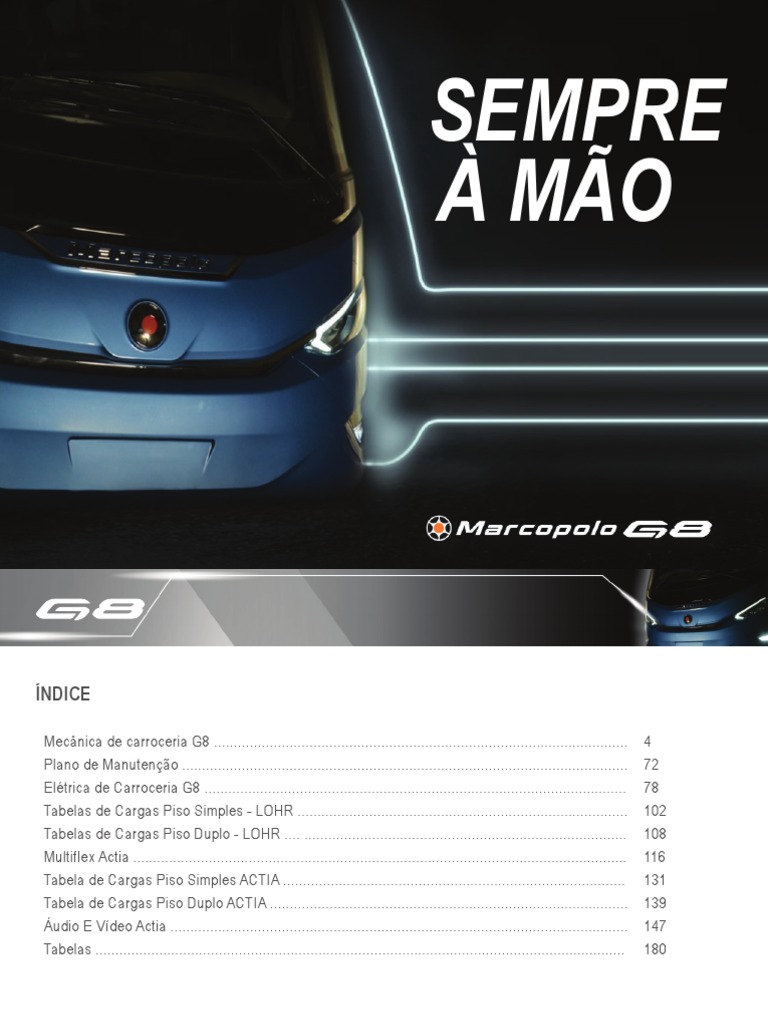

SEMPRE
À MÃO
ÍNDICE
Mecânica de carroceria G8 ........................................................................................................ 4

Plano de Manutenção ................................................................................................................ 72
Elétrica de Carroceria G8 .......................................................................................................... 78
Tabelas de Cargas Piso Simples - LOHR ................................................................................... 102
Tabelas de Cargas Piso Duplo - LOHR .... ................................................................................. 108
Multiflex Actia ............................................................................................................................ 116
Tabela de Cargas Piso Simples ACTIA ...................................................................................... 131
Tabela de Cargas Piso Duplo ACTIA .......................................................................................... 139
Áudio E Vídeo Actia ................................................................................................................... 147
Tabelas ..................................................................................................................................... 180
2
Confira o vídeo apontando a câmera do seu
celular para o QR Code abaixo.
MARCOPOLO G8. LEVA VOCÊ AO FUTURO.
3
MECÂNICA DE CARROCERIA G8
PADRÃO DE MANGUEIRAS
TUBO VERMELHO: Alimentação de ar geral para as válvulas do painel, sanitário, etc.
TUBO AZUL: Ar para abrir as portas, ar para abrir a válvula de descarga do sanitário, etc.
TUBO VERDE: Ar para fechar as portas, ar para fechar a válvula de descarga do WC e bloqueios, etc.
TUBO AMARELO: Utilizado para canalizar a água da descarga da cuba do sanitário.
As mangueiras devem estar bem conectadas e com um ângulo de 90º. Sem rachaduras e nem descamação.
IMPORTANTE: O sistema utilizado é o métrico com Ø= 6 mm e Ø= 8 mm .
4
FILTRO PURGADOR
Conexão com chassi

(depende do modelo)
Localizado na dianteira
5
PORTAS – SINGLE DECKER

Mangueira do fornecedor
Pistão da porta
de serviço
Pistão de bloqueio Regulador

Top Lock de fluxo
Válvula
de alívio Bloqueio da porta
do DPM
Interface com
Chassi
Válvula
de alívio
Eletroválvula
Filtro purgador Eletroválvula
6
PORTAS – DOUBLE DECKER Bloqueio da

Pistão da porta porta da cabine
da cabine
Pistão da porta
de serviço
Regulador
de fluxo
Válvula Bloqueio da porta

de alívio do DPM
Interface com
Chassi Eletroválvula
Eletroválvula Eletroválvula
Válvula
de alívio
Filtro purgador
7
Reservatório
SANITÁRIO CONVENCIONAL do Sabão Vaso
sanitário
Reservatório
De Água Vaso
Guilhotina
Dosadora
Interface com de sabão
Chassi
Eletroválvula
Descarga
Filtro Tanque de
purgador Detritos
Bomba de
água
Guilhotina
Válvula
de alívio
Válvula De Evacuação
Caixa Detritos
8
SANITÁRIO A VÁCUO
1º Acionar botão de descarga no sanitário.
2º Geração de vácuo | 0 ao 7º segundo
3º Acionamento bomba d’água | 2º ao 5º segundo
4º Sucção para o reservatório de vácuo | 7º ao 10º segundo
Abertura da válvula guilhotina após o

5º 3º ciclo completo | 11º ao 15º segundo
O novo ciclo é liberado somente após 20 segundos
9
SANITÁRIO A VÁCUO
Válvula Mini Venturi Conjunto Conexão de

Guilhotina Reservatório e Distribuição
Gerador de Vácuo
10
SANITÁRIO A VÁCUO
Reservatório
do Sabão Dosadora
Válvula da Guilhotina de sabão
do Tanque de Vácuo Mini Guilhotina
Reservatório
De Água Vaso Tanque de
Interface Vácuo
com Chassi Válvula da Guilhotina
Dosadora e
Bomba Bomba de
água
Tanque de
Filtro Detritos
purgador
Válvula do Venturi Guilhotina
do Tanque de
Vácuo
Válvula
de alívio Válvula da
Guilhotina do
Tanque de Detritos
11
SANITÁRIO – DRENOS DOS RESERVATÓRIOS
12
PARA-CHOQUES
• Para-choques em DCPD*- Absorção de impacto superior à fibra de vidro, permitindo reduzir em 50% o
risco de quebra da peça ocasionada por pequenas colisões.
• Eventuais reparos podem ser realizados de maneira idêntica em relação à peças de fibra de vidro.
• Qualidade superficial dos revestimentos externos e melhor controle de espessuras das peças permite
maior robustez.
*Diciclopentadieno
13
PARA-CHOQUES DIANTEIRO
*Parafuso
1
Código 10257514
Remova os componentes periféricos ( faróis, porta placa, etc...);
Recorte do para-choque danificado conforme marcação em

2 vermelho na figura ao lado e solte os parafusos de fixação
mostrados na figura abaixo;
Fixe do novo para-choque nas demarcações existentes para
3 fixação;
OBS: Fixações adicionais do para-choque de reposição:

▪ Rebitar 4 cantoneiras em “L” na região indicada pelas flechas verdes;
▪ Adicionar 4 parafusos nos orifícios pré-existentes e demarcados nos
círculos da figura ao lado;

14
PARA-CHOQUES TRASEIRO Fixações laterais
Fixação lateral junto

1 as portinholas;
Fixação central
2 junto às longarinas;
Traseira junto às
3 lanternas e embolsagem;
Contorno do marco
4 da portinhola.
Fixações centrais
Fixações contorno Fixações para-choque e

portinhola embolsagem
15

REPARAÇÃO EM TETO DE ALUMÍNIO

ÔNIBUS G8 MARCOPOLO
16
TETO
• Composto em dois perfis laterais e um chapa central de 1,5mm;
• Reparação de danos leves;
• Reparação de danos médios;
• Substituição parcial de segmento lateral;
• Substituição parcial da folha do teto.
17
TETO
1. Demarque a área da peça danificada; 3. Marque o perfil lateral;
Área
Danificada
2. Adicione 50mm de tolerância na

4. Recorte o perfil lateral;
primeira marcação e recorte o teto ;
5. Remova as rebarbas na região recortada;
18
TETO
6. Remova aproximadamente 20mm da manta 7. Prepare a folha nova de reposição do teto
elastomérica na parte interna do teto e, com para encaixar com as medidas traçadas nos
uma solapadeira, faça um rebaixo de 12mm passos 1 e 2;
a 14mm;
8. Prepare o perfil lateral novo de reposição
para encaixe com as medidas traçadas nos
passos 3 e 4;
9. Recorte o perfil lateral novo de reposição;
19
TETO
10. Remova aproximadamente 11. Acrescente um reforço de 12. Fixar ambas as peças com
110mm da manta elastomérica 220mm para unir o perfil lateral rebite de 8mm de diâmetro;
do perfil lateral; do teto com a peça de reposição;
Reforço
20
TETO
13. Fazer furação em ambas as 14. Limpe com álcool isopropílico 15. Aplique adesivo estrutural
peças com distância de 100mm na área de colagem de ambas LORD 852 para a união das
entre furos. Após, remova os as peças; peças e espalhe-o. Posicione a
rebites a folha de reposição e peça de reposição e fixe-a com
desbaste as rebarbas dos furos; rebites;
21
TETO
16. Alinhe o perfil lateral 17. Fixe as peças com rebite e 18. Desbaste as regiões de
de reposição, reforço e faça as furações prévias; furação e superfície de colagem;
perfil do teto.
22
TETO
19. Limpe a superfície com álcool 20. Aplique adesivo estrutural 21. Fixe o reforço com rebite,
isopropílico; LORD 852 e espalhe por todo o aplique adesivo estrutural LORD
reforço do perfil. Aplique adesivo 852 na região e espalhe-o.
novamente para garantir a
colagem;
23
TETO
22. Fixe o perfil de 23. Faça furo de 5mm no teto e 24. Após a cura do adesivo
reposição com rebites; no perfil com uma distância de estrutural, remova o relevo dos
100mm e fixe-os com rebite ; rebites do teto e do perfil lateral.
24
TETO
25. Limpe a superfície com álcool isopropílico e 26. Dê o acabamento na massa poliéster.
aplique massa poliéster na junta;
25
TETO
Fixações nas laterais interna
com parafusos
Aplicação de adesivo PU para

vedação do teto na estrutura
superior da janela.
26

CALHA DO TETO
27
CARENAGENS
• Sistema de roteamento das tubulações do ar-condicionado, na parte externa junto ao teto, com
sistema escamoteável de fácil manutenção e troca rápida;

• Carenagens lado direito para tubulação de gás

• Carenagens lado esquerdo para tubulação de água quente para calefação do AC.
Parafusos de fixação
• Com a carenagem deslocada é possível remove-la deslocando para cima e assim ampliando o
acesso para eventuais manutenções.
28
VIDROS E JANELAS
1. Limpar com pano limpo e ativador a região de colagem dos vidros da estrutura;
2. Após aplicar o ativador, passar pano seco na região ou aguardar no mínimo 10 min e no máximo 2h
antes de realizar a aplicação do primer;
29
SISTEMAS EXTERNOS –VIDROS E JANELAS - PREPARAÇÃO

3. Aplicar um cordão contínuo de adesivo PU entre a parte acima da dobra superior do chapeamento e
a longarina do peitoril;
30
VIDROS E JANELAS
4. Realizar a colagem dos suportes de apoio ao longo da longarina do peitoril;
31
VIDROS E JANELAS
5. Aplicar camada única e uniforme de Primer nas abas de colagem;
32
VIDROS E JANELAS
6. Limpar a superfícies com pano limpo e álcool isopropílico em único sentido de movimento;

7. Aplicar ativador com pano limpo sobre a borda interna e lateral do vidro;
33
VIDROS E JANELAS
8. Aplicar primer sobre a borda interna e lateral dos vidros
34
VIDROS E JANELAS
9. Aplique adesivo PU na borda do vidro. Mantenha a pistola na posição vertical durante a aplicação.
Nas emendas do cordão deve-se transpassar o adesivo;
10. Posicione o vidro nos calços de apoio e execute a colagem;
35
VIDROS E JANELAS
36
VIDROS E JANELAS
11. Preencher frestas 12. Retire o excesso de 13. Passe o rolo manual
entre a estrutura adesivo com ajuda de molhado com água e
(longarina e colunas) e o uma espátula; sabão neutro;
vidro com selante PU;
37
CHAPEAMENTO LATERAL
1. Prepare o bico de aplicação 2. Cole a manta de isolamento 3. Parafuse o suporte de apoio

do adesivo PU; na chapa de reposição e da chapa na parte traseira;
desbaste as regiões de
colagem;
38
CHAPEAMENTO LATERAL
4. Aplique fita de polietileno na 5. Limpar superfície com 6. Aplique um cordão contínuo

parte dianteira; ativador ou álcool isopropílico e uniforme de adesivo PU;
(de acordo com o adesivo PU);
39
CHAPEAMENTO LATERAL
7. Posicione a chapa lateral e 8. Prenda a outra parte da peça de

parafuse a parte traseira; reposição com um esticador;
40
CHAPEAMENTO LATERAL
9. Marcar ponto de referencia 10. Aqueça a chapa fazendo Exemplo: 12 metros (comprimento
na dianteira do revestimento e até a marcação de referência da chapa) x 1,5 mm/m (coeficiente
na carroceria, para acompanhar movimentar-se; de dilatação da chapa) = 18 mm é
a dilatação do revestimento; a dilatação da chapa
A dilatação da chapa de
alumínio durante o aquecimento
é de 1,5 mm/metro.
41

ESPELHO RETROVISOR
42
RETROVISORES
Com o chicote conectado, Colocar os parafusos de fixação do
posicionar o espelho espelho no suporte e aplicar torque
retrovisor no suporte; de (30 N.m ± 1 N.m);
Fixar a capa de O projeto foi padronizado reduzindo número de

acabamento da cavidade variações de componentes entre as diferentes
dos parafusos; carrocerias, possibilitando intercambialidade.

A cor exclusiva em Cinza Titanium para toda família
G8, possibilita a reposição direta do componente
sem necessidade de processo adicional de pintura.
Opcional com pintura.
43

POLTRONAS
44
POLTRONAS EXECUTIVAS
1. Remova os parafusos 2. Puxe o assento; 3. Acesso ao pistão, carretel do
inferiores; cinto, chicotes e acessórios;
45
POLTRONAS EXECUTIVAS
Novo sistema de reclinação. Fixação das poltronas
com trilho na lateral
O sistema com pistão mola a
gás, permite mais posições
de reclinação da poltrona.
46
PORTA DE SERVIÇO - PISO SIMPLES

Regulagens e ajustes da porta:
Observe o movimento da porta e
verifique o perfeito alinhamento;
Revise quanto a presença de folgas
anormais;
47

Regulagens e ajustes da porta:
Observe o movimento da porta e
verifique o perfeito alinhamento;
Revise quanto a presença de
folgas anormais;
48
49

Observe o travamento do limitador de fim
de curso, que está integrado ao mecanismo.
GRAXEIRA
Manutenção preventiva:
lubrificação periódica
50
PORTA DE SERVIÇO - DOUBLE DECKER
1. Mecanismo ;
2. Luva de acoplamento;
3. Mastro;
4. Mancal compensador superior do mastro;
5. Árvore;
6. Mancal superior da árvore;
7. Mancal inferior da árvore;
8. Esquadro base do mecanismo;
9. Eixo mecanismo rotativo.
51

Mastro
A. Cilindro Pneumático;
B. Mancal universal rodoviário; Luva de
C. Parafuso de acoplamento; acoplamento
D. Porca de travamento da haste.
GRAXEIRA
Eixo mecanismo rotativo
52
A luva de acoplamento tem a finalidade de permitir

regulagem de giro e posição da árvore;
É responsável pela transmissão do movimento do

mecanismo para o mastro e posteriormente para a
árvore;
Para soltar a luva

afrouxe os dois parafusos
e posteriormente
desloque-a para cima.
53
Troca de reparos;
Verificar se há vazamentos na conexão das mangueiras com as conexões de entrada no cilindro,

vedação entre a haste, cabeçote e o assentamento do anel do batente traseiro. Caso exista um vazamento
mais acentuado ou severo remover o cilindro para manutenção em bancada.
54
1. Soltar as porcas auto travantes (B);

2. Desmontar a chapa de acoplamento (D) com os tirantes (A);
3. Remover o cabeçote dianteiro (E) e o traseiro (F);
4. Retirar a haste (G) com o embolo de dentro da camisa;
5. Remover os reparos danificados;
6. Lavar a camisa, haste e os cabeçotes;
7. Verificar se não há riscos, batidas ou fissuras
nos componentes;
8. Substituir os reparos inclusos no kit;
9. Montar novamente os componentes;
11. Apertar as porcas auto travantes (B).
55
PORTA DA CABINE- DOUBLE DECKER
1
1
3
2
1
3
2
3
56
PORTA DA CABINE- DOUBLE DECKER

Pistões de travamento
Acesso ao pistão de acionamento
Rede pneumática
57
PORTINHOLA TRASEIRA
Portinhola desenvolvida com estrutura

totalmente plana e revestimento externo em
DCPD com trinco embutido no revestimento.
Conceito de sobreposição para ocultar

possíveis desalinhamentos.
58
PORTINHOLA TRASEIRA 1050 a 1600
Lubrificar a cunha do batente e manter regulado
59
PORTINHOLA TRASEIRA 1050 até 1600
Lubrificar articulação da dobradiça e

articulação do pistão mola a gás;
60
PORTINHOLA TRASEIRA 1800
Lubrificar articulação da
dobradiça e articulação do
pistão mola a gás
61
SISTEMAS DE ABERTURAS – PORTINHOLA TRASEIRA 1800
Lubrificar articulação da
dobradiça e articulação do
pistão mola a gás
62
PORTINHOLAS BAGAGEIRO
63
PORTINHOLAS BAGAGEIRO
Foi desenvolvida uma borracha de

vedação duplo bulbo para vedação principal
e um segunda barreira de vedação na parte
superior.
A borracha será na portinhola.
64
PORTINHOLAS DE INSPEÇÃO
65
PORTA DA PAREDE SEPARAÇÃO
Porta de corrediça;
Porta com dobradiças;
Porta deslizante com novo conceito de
mecanismo, trilhos e roldanas.
Trinco com gatilho para abertura em caso
de emergência.
Porta com dobradiça com conceito similar
ao G7. Novo conceito para mantê-la aberta
através de cilindro mola a gás.
66
Batente superior
fechado deve ser
ajustado no centro do
cone, e proporcionar
fim de curso ao mesmo
tempo que o engate do
trinco.
Guia central deve

estar na posição
encaixado quando
a porta estiver
fechada.
67
Batente superior aberto

deve ser ajustado
no centro do cone, e
proporcionar fim de
curso ao mesmo tempo
que o batente inferior
aberto e engate do
trinco.
Batente inferior aberto

deve ser ajustado
no centro do cone, e
proporcionar fim de
curso ao mesmo tempo
que o batente superior
aberto e engate do
trinco.
68
Guia superior- trava ou libera

o movimento vertical da porta.
Girar o parafuso central do rolete inferior em

aproximadamente 30° para desencaixar o mesmo.
69
Regulagem vertical do conjunto de

trincos e regulagem de tensão do
cabo de acionamento.
Para a manutenção
da fechadura ou
substituição do cabo de
aço, remova o puxador
e o espelho do lado da
cabine.
70
PLANO DE MANUTENÇÃO

PLANO DE MANUTENÇÃO PREVENTIVA

PARADISO G8
71
72
73
74
75
GARANTIAS
76
GARANTIAS
77
ELÉTRICA DE CARROCERIA G8
MULTIPLEX LOHR AMSYS
78
MULTIPLEX LOHR
79
OPERAÇÃO DO MULTIPLEX LOHR – PISO DUPLO
Ao acionar as teclas do painel Visio 4, o ícone do touch também acenderá.
Ventilação do defróster Luz do salão

Número de poltrona
Refrigeração do defróster e luz de leitura
Aquecimento do defróster Luz de corredor e luz
noturna
Direção do ar do defróster Luz do bagageiro e luz
de manutenção
Sistemas de som Carregador USB

Luz do motorista Geladeira
Luz do motorista auxiliar Luz do degrau
80
Ao acionar as teclas do painel Icon 12, a luz da tecla também acenderá.
Farol de neblina dianteiro

Farol de neblina traseiro
Desbloqueio dos bagageiros
Desembaçador de teto solar
Destravar as portas da cabine e DPM
Desabilita sinal sonoro do ré
Desembaçador do espelho retrovisor
Desembaçador do para-brisa
Itinerário Eletrônico
Aumenta velocidade limpador
Diminui velocidade limpador
Desabilita parada solicitada
81
Comandos no piso superior e/ou piso inferior (opcional).
82
DIAGNÓSTICO DE FALHAS
83
MENSAGENS DE FALHAS
84
Módulo desconectado da CAN
Possível erro de programação

(Do módulo em questão)
Peça de outro veículo
85
CURTO CIRCUITO
SOBRECARGA
CARGA ABERTA
86
OPERAÇÃO DO MULTIPLEX LOHR VERSÃO 2
Seleciona o ambiente das funções,

Botão branco: Função desligada; de acordo com o que está em operação
Botão Laranja: Função ligada;
Botão apagado: Função desabilitada;
Direcionais para a o
touchscreen, de acordo
Painel 12 teclas com o que está em
Lado esquerdo do painel operação.
Defróster
Áudio e Vídeo
Home
Acessórios
Iluminações
Luminosidade do teclado
1º click 50%
Painel 30 teclas Teclado do áudio
2º click 100%
87
OPERAÇÃO DO MULTIPLEX LOHR VERSÃO 2
Seleciona o ambiente
das funções, de acordo
com o que está em
operação.
Laranja: indica qual

botão abaixo foi
acionado. Nesse caso Direcionais para a o
“Home” touchscreen, de acordo
com o que está em
operação.
Defróster Áudio e Vídeo Home Acessórios Iluminações Luminosidade

do teclado
88
DIAGNÓSTICO DE FALHAS LOHR VERSÃO 2

1º Toque sobre a advertência 2º Aparecerá a gravidade da falha
3º Aperte em Home e depois passe

para a direita 4º Acesse Configurações
89

5º Selecione Diagnóstico 6º Escolha onde fazer a análise
Equipamentos Sistemas LIN

ECU
90
ECU
ECU com algum
acessório defeituoso
ECU sem fonte,

queimada ou sem
comunicação
91
Acessórios
ECU com
acessório em
curto circuito
ECU com
acessório em
carga aberta
92
Sistema LIN Sistema LIN Sistema LIN:

Porta Focos Cintos
93
CENTRAIS ELÉTRICAS - PISO SIMPLES
MM1 – 1320 TETO

PM1 – ÁUDIO TETO
MM1 – 0710 TETO
MM5 – 0710 INTERFACE MM7 - 1320BAGAGEIRO

CENTRAL DO CHASSI
MM7 - 0710BAGAGEIRO
94
MM6 - 0710SANITÁRIO
MM3 - 1320PAINEL
MM4 - 0717
DEFROSTER
95
ALIMENTAÇÃO DO MULTIPLEX LOHR – PISO SIMPLES

Chave Geral Bateria Elevador MM6 - 0710
SANITÁRIO
Bateria MM7 - 1320

BAGAGEIRO
MM5 – 0710
Bagageiro INTERFACE
MM7 - 0710
BAGAGEIRO
MM2
HEAD UNIT
Painel MM3 - 1320
PAINEL
IHM2: CARGAS
PAINEL CARGAS
MM1 0710 IHM1PAINEL

TETO MM4 0717 MOTORISTA
TETO DEFROSTER
PM2
+ BAT IHM2: ÁUDIO MM1 1320 ÁUDIO PAINEL
PAINEL ÁUDIO TETO
96
COMUNICAÇÃO DO MULTIPLEX LOHR – PISO SIMPLES
MM2 PAINEL MM1 - 1320

HEAD UNIT ELETRÔNICO TETO IHM2: CARGAS
PAINEL CARGAS
MM3 - 1320
PAINEL IHM2: ÁUDIO
PAINEL ÁUDIO
MM4 - 0717
DEFROSTER
MM7 - 1320
BAGAGEIRO
IHM1 PAINEL MSP
MOTORISTA LD
MM7 - 0710
BAGAGEIRO
MSP
LE
MM5 - 0710
INTERFACE
MM6 - 0710
SANITÁRIO LIN
CAN
97
CENTRAIS ELÉTRICOS - PISO DUPLO
MM6 – 0710
SANITÁRIO PI
MM7 – 1320 BAGAGEIRO

Central elétrica Chassi Central do Ar Condicionado
+ (Exceto chassi Volvo)
MM5 – 0710 INTERFACE
98

MM8 – 1320 PISO INFERIOR PM1 ÁUDIO PISO SUPERIOR
MM8 - 0710 PISO INFERIOR MM1 – 1320 PISO SUPERIOR
MM1 – 0710 PISO SUPERIOR
MM7 – 1320 BAGAGEIRO MM7 – 1320 BAGAGEIRO MM4 - 0717

Central do AC Central do AC DEFROSTER
(Somente chassi Volvo) (Somente chassi Volvo)
99
ALIMENTAÇÃO DO MULTIPLEX LOHR – PISO DUPLO

MM1 - 0710 FRENTE
Painel PISO SUPERIOR
Chave Geral Bateria
MM1 - 1320 FRENTE PM1 ÁUDIO PISO
PISO SUPERIOR SUPERIOR
MM3 - 1320
PAINEL
+ BAT MM2 IHM1 PAINEL

HEAD UNIT MOTORISTA
MM8 - 0710 PISO
INFERIOR
Bateria
MM4 – 0717 DEFROSTER
MM8 - 0710 PISO
MM5 – 0717 INTERFACE INFERIOR
PM2 ÁUDIO PAINEL
IHM3: ÁUDIO
PAINEL ÁUDIO PI
+ 30 Bagageiro
MM7 - 1320
BAGAGEIRO IHM3: CARGAS
+ BAT PAINEL CARGAS PI
Elevador
MM6
SANITÁRIO
100
COMUNICAÇÃO DO MULTIPLEX LOHR – PISO DUPLO

MM2 MM4 - 0717 MM5 - 0710 MM6 - 0710
HEAD UNIT DEFROSTER INTERFACE SANITÁRIO PI PAINEL ELETRÔNICO
PISO INFERIOR
PM2 ÁUDIO
PAINEL
MM8 - 1320
PISO INFERIOR
IHM3: ÁUDIO
PAINEL ÁUDIO PI
MM3 - 1320 MSP MM8 - 0710
IHM1 PAINEL PS LE
PISO INFERIOR
PAINEL MOTORISTA
MSP IHM3: CARGAS

PAINEL ELETRÔNICO PS LD PAINEL CARGAS PI
MM7 - 1320
PISO SUPERIOR BAGAGEIRO
IHM2: CARGAS MSP
PM1 ÁUDIO PAINEL CARGAS PS PI LE/LD
PISO SUPERIOR
MM1 - 1320 PF
PISO SUPERIOR PS LD MM10
IHM2: ÁUDIO SANITÁRIO PS
PAINEL ÁUDIO PS
PF
MM1 - 0710 PS LE
PISO SUPERIOR LIN
CAN
101
TABELAS DE CARGAS
PISO SIMPLES - LOHR
102
TABELAS DE CARGAS
PISO SIMPLES - LOHR
103
TABELAS DE CARGAS
PISO SIMPLES - LOHR
104
TABELAS DE CARGAS
PISO SIMPLES - LOHR
105
TABELAS DE CARGAS
PISO SIMPLES - LOHR
106
TABELAS DE CARGAS
PISO SIMPLES - LOHR
107
TABELAS DE CARGAS
PISO DUPLO - LOHR
108
TABELAS DE CARGAS
PISO DUPLO - LOHR
109
TABELAS DE CARGAS
PISO DUPLO - LOHR
110
TABELAS DE CARGAS
PISO DUPLO - LOHR
111
TABELAS DE CARGAS
PISO DUPLO - LOHR
112
TABELAS DE CARGAS
PISO DUPLO - LOHR
113
TABELAS DE CARGAS
PISO DUPLO - LOHR
114
TABELAS DE CARGAS
PISO DUPLO - LOHR
115
MULTIPLEX ACTIA
MULTIPLEX ACTIA
Painel de 30 teclas ECU#03

ECU#01 ECU#02 ECU#04
Head Unit
ECU#05
Painel de 18 teclas
Painel de 12 teclas
Painel de Áudio e Vídeo
116
MULTIPLEX ACTIA

MARCOPOLO G8 - OPERAÇÃO DE
COMANDOS DA CARROCERIA
117
MULTIPLEX ACTIA
PAINEL DE INSTRUMENTOS
Painel
Painel 12 teclas touchscreen
Chave geral da Painel 30
carroceria teclas
Teclas de Teclado do áudio
portas e vídeo
Comando do Comando do Ar
retrovisor Condicionado
118
MULTIPLEX ACTIA
MULTIPLEX ACTIA
Cabine
Ambientes
Piso Mais
Superior Funções
Piso
Inferior
Climatização Áudio e Início Acessórios Iluminações

Vídeo
119
MULTIPLEX ACTIA
ECU#02 - Teto
Central elétrica Chassi ECU#02 - Bagageiro

+
Módulo ECU#04
(Exceto chassi Scania)
120
MULTIPLEX ACTIA
ECU#05 - Sanitário
ECU#04 – Interface
ECU#01 - Painel
121
MULTIPLEX ACTIA
ALIMENTAÇÃO DO MULTIPLEX ACTIA – PISO SIMPLES

Bagageiro
Chave
Geral Bateria WC
Elevador
Teto salão
Fusíveis Central
Fusíveis Bateria Bagageiro
Painel
+ 30
Fusíveis Painel
Interface
Head Unitl
+ BAT Defróster
+30
+15
122
MULTIPLEX ACTIA
COMUNICAÇÃO DO MULTIPLEX ACTIA - PISO SIMPLES

Media Player
Head Unit ECU#01 - Painel Painel eletrônico ECU#02

do salão Teto
Itinerário ECU#02 - ECU#03 Ar condicionado

Bagageiro Defróster
ECU#05 ECU#04
Chassi Sanitário Interface
ETHERNET
LIN
CAN A - mestres
CAN B - escravos
CAN C - terceiros
123
MULTIPLEX ACTIA
ECU#05 - Sanitário
Central elétrica ECU#01 – Bagageiro

Chassi Acesso aos Central do AC
+ componentes WC Ou
ECU#04 – Interface Compartimento de Baterias
( Volvo e MBB)
124
MULTIPLEX ACTIA

ECU#02 – Teto PS
Media Player
ECU#02 – Teto PI
ECU#01 - Painel ECU#03 – Defróster

Compartimento ECU#01 – Bagageiro
de Baterias Central do AC
125
MULTIPLEX ACTIA
ALIMENTAÇÃO DO MULTIPLEX ACTIA – PISO DUPLO
Fusíveis Bagageiro Piso Superior

Chave Geral Bateria
Fusíveis Bateria
Bagageiro
Elevador Sanitário
Fusíveis Painel
Piso Superior
+ BAT
Painel
+ 30
Head Unitl
Defróster
+ BAT + 15 Interface
126
MULTIPLEX ACTIA
COMUNICAÇÃO DO MULTIPLEX ACTIA - PISO DUPLO

Media Player
Head Unit Painel eletrônico

ECU#01 - Painel do salão PS ECU#02 – Teto PS
Painel eletrônico ECU#03 –

do salão PI Defróster
Ar MSP MSP
condicionado PSLE PSLD Itinerário
ECU#04 –
ECU#02 Interface
Teto PI
MSP
MSP PSLD
PSLE
ECU#05 –
Sanitário PI
ECU#01
ECU#05 Bagageiro ETHERNET
Chassi
Sanitário PS LIN
ECU#05 – CAN A - mestres
Sanitário PI CAN B - escravos
CAN C - terceiros
127
MULTIPLEX ACTIA
ÁUDIO E VÍDEO ACTIA

Alto-falantes da cabine TV Digital
Multiantena - Teto Teto
Head Unit Microfone Roteador

USB do salão Teto
Media Player
Teto
Amplificador do Access Point

camarote Teto
Microfones
da cabine
Potenciômetro
DVR
Servidor de conteúdo
Alto-falante Teto
do camarote
Monitor Ethernet GIGA

Câmeras Câmeras de Alto-falante Amplificador do digital Audiofone/USB -
de vigilância monitoramento do salão porta-pacote Poltrona Ethernet Mega
TDMS
AES / EBU
AHD
128
MULTIPLEX ACTIA
ÁUDIO E VÍDEO ACTIA

ECU Media Player
129
MULTIPLEX ACTIA
LED PISCANDO – ECU LED PISCANDO – ECU

EM FUNCIONAMENTO EM FUNCIONAMENTO
LED PISCANDO – CAN
CAN 1 LED PISCANDO – CAN EM FUNCIONAMENTO
CAN 1
EM FUNCIONAMENTO
CAN 2
130
TABELAS DE CARGAS
PISO SIMPLES - ACTIA
131
TABELAS DE CARGAS
132
TABELAS DE CARGAS
133
TABELAS DE CARGAS
134
TABELAS DE CARGAS
135
TABELAS DE CARGAS
136
TABELAS DE CARGAS
137
TABELAS DE CARGAS
138
TABELAS DE CARGAS
PISO DUPLO - ACTIA
139
TABELAS DE CARGAS
PISO DUPLO - ACTIA
140
TABELAS DE CARGAS
PISO DUPLO - ACTIA
141
TABELAS DE CARGAS
PISO DUPLO - ACTIA
142
TABELAS DE CARGAS
PISO DUPLO - ACTIA
143
TABELAS DE CARGAS
PISO DUPLO - ACTIA
144
TABELAS DE CARGAS
PISO DUPLO - ACTIA
145
TABELAS DE CARGAS
PISO DUPLO - ACTIA
146
SISTEMAS ELÉTRICOS
CUIDADOS AO EXECUTAR SOLDA ELÉTRICA
Antes de iniciar soldagem elétrica no veículo, alguns cuidados obrigatórios devem ser observados para
evitar danos irreversíveis a módulos e componentes eletrônicos.
1. DESLIGAR A CHAVE GERAL DA CARROCERIA

2. DESLIGAR A CHAVE GERAL DO CHASSI
3. DESCONECTAR OS CABOS DAS BATERIAS
4. DESCONECTAR OS MÓDULOS DO CHASSI
5. DESCONECTAR TODOS OS MÓDULOS ECU’s DA CARROCERIA NAS CENTRAIS:
PAINEL
TETO OU PORTA PACOTES**
BAGAGEIRO TRASEIRO
DUTO PISO INFERIOR**
6. DESCONECTAR O CHICOTE DE ALIMENTAÇÃO DA HEAD UNIT
7. DESCONECTAR OS CHICOTES DE INTERFACE DOS FARÓIS E LANTERNAS
147
CHAVE GERAL DA CARROCERIA
MÓDULO
Fusível e diodo no compartimento de baterias CHAVE GERAL
+ BAT
2010 2025
1010
1000 Ponto de terra no Painel

++
148
CONJUNTO ÓPTICO
149
FAROL PRINCIPAL
Barra de LED Superior:

• Luz de rodagem diurna DRL (18,5 W);
• Indicador de direção (14 W);
• Luz de posição (6 W );
Para a luz baixa e alta

temos duas versões:
• Farol Full-LED
• Farol Híbrido
150
FAROL PRINCIPAL (FULL LED e HÍBRIDO)
Acesso à regulagem
com um dispositivo
para ajuste vertical e
horizontal, acessíveis
pela parte superior
do farol ;
151
MANUTENÇÃO EM FÁROÍS
152
FAROL PRINCIPAL (FULL LED e HÍBRIDO)
Os faróis Híbridos estão montados em um mecanismo de articulação que permite o
acesso à sua parte traseira.
1. Abra a grade;
2. Remova a tampa abaixo do farol;
3. Solte os dois parafusos na extremidade do farol;
4. Articule o farol.
O acesso para a substituição das lâmpadas é facilitado por tampas herméticas de
fácil manuseio.
153
FAROL NEBLINA
Os faróis de neblina com duas funções conjugadas:

• Farol de neblina;
• Luz de esquina;
Condições de funcionamento da luz de esquina:

• Farol baixo aceso;
• Indicador de direção acionado;
• Veículo abaixo de 40km/h;
Manípulo
regulagem
154
SINALEIRAS TRASEIRAS
Sistemas de fixação facilitam a sua retirada ou instalação em caso de substituição
ou manutenção em seu entorno:
Fixação por parafusos pela parte
frontal e porcas pela parte traseira;
Encaixe por “snaplocs” nos pinos
bolas. Desta forma, a sinaleira já
fica pré-fixada na posição correta
facilitando a posterior fixação por
parafusos;
155
SINALEIRAS TRASEIRAS
Sinaleira traseira dividida em 2 módulos;
Existem dois conjuntos de sinaleiras

traseiras para veículos G8. A diferença
entre eles é o módulo superior com e sem
iluminação.
A aplicação de cada conjunto se dá pelo

atendimento de norma do país de destino.
Módulo superior
com iluminação
Módulo superior
sem iluminação
Módulo inferior cumpre com

todas funções de silalização
156
DELIMITADORAS SUPERIORES – DIANTEIRAS E TRASEIRAS
Delimitadora fixada por parafusos;
Base interna para fixação consiste em inserto metálico que isola a rosca do
parafuso da parte interna.
Conector de fronteira
157
LANTERNA DE NEBLINA e BRAKE LIGHT
As lanternas de neblina e retro-refletor, foram desenhadas a fim de minimizar o

ofuscamentos dos condutores de outros veículos.
O brake-light tem maior área iluminada.
158
PORTA PACOTE
159
PORTA PACOTES
Novo conceito de porta pacotes separou os chicotes elétricos do duto de passagem de ar
Separação proporciona menor turbulência do ar dentro do duto

e maior eficiência do AC para o usuário.
160
PORTA PACOTES
Maior distanciamento entre pés do porta pacotes, 1700 mm contra 850 mm no G7;
Novo aparelho de AC que elimina a necessidade

de dutos sobre o porta-pacotes, propiciando vão
totalmente livre em toda extensão.
Ganho de 20% no
volume de carga.
161
PORTA FOCOS
Para remover o porta-focos, siga o procedimento:
• Solte o acrílico da iluminação posterior;
• Solte o acabamentos das saídas de ar;
• Solte os parafusos de fixação da moldura;
• Solte os parafusos de fixação da base.
Use espátula
plástica adequada
162
PORTA FOCO
• Comunicação Digital LIN;

• Funções escaláveis integradas;
• Comunicação em cadeia;
• Alarme audiovisual com cinto de segurança (opcional).
163
MÓDULO DE SENSORIAMENTO DE POLTRONAS - MSP
Equipamento responsável por receber sinais de passageiro na poltrona, utilização do cinto e enviar
para o sistema multiplex.
• Comunicação Digital LIN

• Detecção do cinto de segurança afivelado
• Sensor de Presença
• Comunicação em cadeia ( Daisy Chain)
164
LIMPADORES DE PARA BRISA
Tipos de limpadores de para brisa:
Radial Cruzado Radial Pantográfico

Radial Bimotor
165
LIMPADORES PARA BRISA RADIAL CRUZADO
Na condição de parada inicial

a manivela motora deve estar
paralela à transmissão central.
166
LIMPADORES PARA BRISA PANTOGRÁFICO
Na condição de parada inicial a manivela

motora deve estar paralela à transmissão.
167
LIMPADORES PARA BRISA RADIAL BIMOTOR
Na condição de parada inicial

a manivela motora deve estar
paralela à transmissão.
168
MANUTENÇÃO EVAPORADOR PISO SUPERIOR
169
RENOVAÇÃO DE AR SALÃO (DOUBLE DECKER)
Os veículos são equipados com renovadores de ar.
170
AR CONDICIONADO PISO SIMPLES
171
AR CONDICIONADO PISO DUPLO
172
CALEFAÇÃO
Sistema de calefação com forçadores de ar integrados ao sistema de convectores.
Maior espaço para os passageiros, retirando as caixas de calefação da região inferior as poltronas.
173
CALEFAÇÃO PISO SIMPLES
174
CALEFAÇÃO PISO DUPLO
175
PADRÃO DE CABOS
Padrão de cores e codificações de cabos foram mantidos para que os
eletricistas já habituados com o padrão Marcopolo se adaptem facilmente à nova
arquitetura.
Código do desenho Código da função

do chicote do cabo
Identificação do conector no Código do terminal

desenho e diagrama / pino
usado
176
PADRÃO DE CABOS
177
TABELA - PADRÃO
178
179
TABELA - ACESSÓRIOS
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
TABELA - CLIMATIZAÇÃO
195
196
197
198
199
200
TABELA - EXTERNOS
201
TABELA - EXTERNOS
202
TABELA - EXTERNOS
203
TABELA - EXTERNOS
204
TABELA - PORTAS
205
TABELA - PORTAS
206
TABELA - PORTAS
207
TABELA - PORTAS
208
TABELA - PORTAS
209
TABELA - PORTAS
210
TABELA - PORTAS
211
TABELA - PORTAS
212
TABELA - LIVRE
213
TABELA - ILUMINAÇÃO
214
215
216
217
218
TABELA - LIVRE
219
TABELA - ÁUDIO E VÍDEO
220
221
222
223
224
225
CONTATO:
E-mail: treinamentoclientes@marcopolo.com.br
Telefones: (54) 2101-4110 – (54) 2101-4840
226

G8 manutenção guia

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

G8 manutenção guia

Enviado por

Direitos autorais:

Formatos disponíveis

SEMPRE

Mecânica de carroceria G8 ........................................................................................................ 4

MARCOPOLO G8. LEVA VOCÊ AO FUTURO.

Conexão com chassi

PORTAS – SINGLE DECKER

Pistão de bloqueio Regulador

Filtro purgador Eletroválvula

PORTAS – DOUBLE DECKER Bloqueio da

Válvula Bloqueio da porta

1º Acionar botão de descarga no sanitário.

2º Geração de vácuo | 0 ao 7º segundo

3º Acionamento bomba d’água | 2º ao 5º segundo

4º Sucção para o reservatório de vácuo | 7º ao 10º segundo

Abertura da válvula guilhotina após o

O novo ciclo é liberado somente após 20 segundos

Válvula Mini Venturi Conjunto Conexão de

SANITÁRIO – DRENOS DOS RESERVATÓRIOS

Recorte do para-choque danificado conforme marcação em

OBS: Fixações adicionais do para-choque de reposição:

PARA-CHOQUES TRASEIRO Fixações laterais

Fixação lateral junto

Fixações contorno Fixações para-choque e

Confira o vídeo apontando a câmera do seu

REPARAÇÃO EM TETO DE ALUMÍNIO

2. Adicione 50mm de tolerância na

9. Recorte o perfil lateral novo de reposição;

Aplicação de adesivo PU para

Confira o vídeo apontando a câmera do seu

SISTEMAS EXTERNOS –VIDROS E JANELAS - PREPARAÇÃO

10. Posicione o vidro nos calços de apoio e execute a colagem;

1. Prepare o bico de aplicação 2. Cole a manta de isolamento 3. Parafuse o suporte de apoio

4. Aplique fita de polietileno na 5. Limpar superfície com 6. Aplique um cordão contínuo

7. Posicione a chapa lateral e 8. Prenda a outra parte da peça de

Confira o vídeo apontando a câmera do seu

Fixar a capa de O projeto foi padronizado reduzindo número de

Opcional com pintura.

Confira o vídeo apontando a câmera do seu

PORTA DE SERVIÇO - PISO SIMPLES

PORTA DE SERVIÇO - PISO SIMPLES

PORTA DE SERVIÇO - PISO SIMPLES

PORTA DE SERVIÇO - PISO SIMPLES

PORTA DE SERVIÇO - DOUBLE DECKER

PORTA DE SERVIÇO - DOUBLE DECKER

D. Porca de travamento da haste.

PORTA DE SERVIÇO - DOUBLE DECKER

A luva de acoplamento tem a finalidade de permitir

É responsável pela transmissão do movimento do

Para soltar a luva

PORTA DE SERVIÇO - DOUBLE DECKER

Verificar se há vazamentos na conexão das mangueiras com as conexões de entrada no cilindro,

PORTA DE SERVIÇO - DOUBLE DECKER

1. Soltar as porcas auto travantes (B);

PORTA DA CABINE- DOUBLE DECKER

PORTA DA CABINE- DOUBLE DECKER

Portinhola desenvolvida com estrutura

Conceito de sobreposição para ocultar

PORTINHOLA TRASEIRA 1050 a 1600

Lubrificar a cunha do batente e manter regulado

PORTINHOLA TRASEIRA 1050 até 1600

Lubrificar articulação da dobradiça e

PORTINHOLA TRASEIRA 1800

SISTEMAS DE ABERTURAS – PORTINHOLA TRASEIRA 1800
