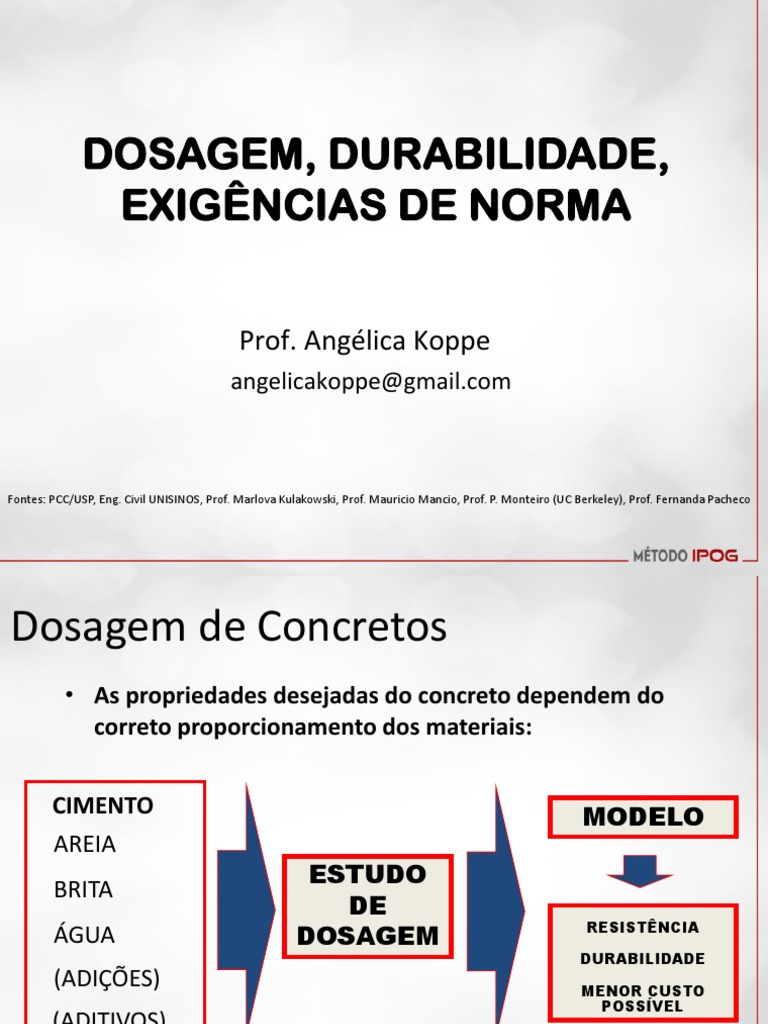

EXIGÊNCIAS DE NORMA
Fontes: PCC/USP, Eng. Civil UNISINOS, Prof. Marlova Kulakowski, Prof. Mauricio Mancio, Prof. P. Monteiro (UC Berkeley), Prof. Fernanda Pacheco
Dosagem de Concretos
• As propriedades desejadas do concreto dependem do
correto proporcionamento dos materiais:
CIMENTO MODELO
AREIA
ESTUDO
BRITA
DE
RESISTÊNCIA
ÁGUA DOSAGEM
DURABILIDADE
(ADIÇÕES) MENOR CUSTO
POSSÍVEL
(ADITIVOS)
NBR 12655:2022
50
40
30
C(kg/m³) a/c
800 700 600 500 400 300 0.20 0.30 0.40 0.50 0.60
2
m = 16,5984 *a/c + -3,07
R2 = 0,995902
3
m = 5,45344 * a/c + 1,76
R2 = 0,999835
4
m = 21,2838 * a/c + -1,8
R2 = 0,993243
5
7 Abatimento CC = 7
Abatimento CAR >
m(kg/kg)
Lei de Abrams = quanto > a/c < fcK
Lei de Lyse = quanto > a/c > m
Lei de Molinari = quanto > m < C
Parâmetros Fixos
Parâmetros Fixos
Padronização de materiais
Slump = 18 cm
Slump = 12 cm
Slump = 5 cm
Slump = 23 cm
Flow = 70 cm
Parâmetros Fixos
Definir abatimento do canteiro de
obra
Parâmetros Fixos
Determinação de três traços para a dosagem
experimental
Rico - 1:3,5
Intermediário - 1:5
Pobre – 1:6,5
Parâmetros Fixos
Definir teor de argamassa
Parâmetros Fixos
Definir teor de argamassa – TEOR BAIXO
Superfície áspera
Barulho de atrito da espátula Falta de
no agregado argamassa para
Verificação da coesão: golpes
preencher vazios
suaves na base e mistura
desmorona
Parâmetros Fixos
Definir teor de argamassa – TEOR IDEAL
Superfície lisa
Colher desliza de forma fácil
Parâmetros Fixos
Definir teor de argamassa – TEOR IDEAL
Superfície lisa
Colher desliza de forma fácil Aparência
compacta lisa Verificação da coesão: golpes
suaves na base e mistura
permanece compacta,
desmorona, mas não desmancha
Parâmetros Fixos
1) Padronização de materiais – agregados e cimento;
R - 1:3,5
I - 1:5 C:m
P – 1:6,5
4) Definir teor de argamassa α = 55%
Traço – 1:5
Quanto de areia e quanto de
pedra?
Massa de agregados: 5 1:2:3 2+3 = 5
m=5 1:2,5:2,5 2,5+2,5 = 5
1:4:1 4+1 = 5
1 a
QUAL? ... Teor de argamassa (%) .100
1 m
Conhecido
Traço – 1:5
m a p
1 a
(%) .100 5 = 2,3 + p
1 m
α = 55% m=5 p = 2,7
1+𝑎 Traço desmembrado
0,55 =
1+5
1 : 2,3 : 2,7
a = 2,3 c: a : p
Traço desmembrado Qual o mínimo de concreto que uma concreteira fornece?
1 : 2,3 : 2,7
c: a : p
Ensaio de consistência
- NBR 16889/2020
1 2 3
4 5 6 4s a 6s
Abatimento determinado:
150 mm
Considerando que, DE FORMA EMPÍRICA (!!!!), para estes materiais,
necessitei 2,7 kg de água para alcançar abatimento 150 mm
2,7 𝑘𝑔
a/c = = 0,54
5 𝑘𝑔
m (kg)
Traço unitário
Avaliar teor de
argamassa!!!!!!!!
15 x 30 10 x 20 5 x 10
1000
C
1 a p
a/c
C a p 0,54
364 a/c
C (kg/m³)
Massa específica dos materiais
ou
concr .(kg / m3 )
C
1 a p (a / c) 5
2380 𝑘𝑔/𝑚³
C= ≈ 364 𝑘𝑔/𝑚³ m (kg)
1+2,3+2,7+0,54
28 dias depois, rompimento
Fcj (MPa)
33
m (kg)
Determinação do teor de água (H) do traço
Tudo o que foi feito com o traço 1 : 5, deve ser feito igual para os demais – pobre e rico
RICO – 1 : 3,5 m a p
1 a
(%) .100 Traço desmembrado
1 m
1 : 1,47 : 2,03 C = 1 X 7 = 7 kg
3,5 c: a : p a = 1,47 X 7 = 10,3 kg
Mesmo teor adotado no traço p = 2,03 X 7 = 14,2 kg
anterior. Caso o traço anterior
precisou ser ajustado, usar o teor
31,5 kg
já ajustado pois é o teor ideal.
Questão: vou precisar adicionar mais água ou menos água do que o traço 1:5
para atingir o mesmo abatimento?
a/c = ?
a = 3,29 kg 3,29 𝑘𝑔
a/c = = 0,47
c = 7 kg 7 𝑘𝑔
Fcj (MPa)
m (kg)
• Fazer o mesmo procedimento
para o traço 1: 6,5;
Fcj (MPa) • Usar mesmo α;
57 • Encontrar os valores de “a” e
“p”;
• Desmembrar o traço;
• Pesar materiais;
33 • Colocar água até atingir o
abatimento determinado;
• Realizar ensaio de
16 abatimento;
• Calcular a/c;
C (kg/m³)588 364 214 0,470,54 0,68 a/c
• Moldar corpos de prova;
• Pesar uma forma vazia e
posteriormente cheia;
• Calcular a densidade do
concreto;
3,5 • Calcular o consumo real de
cimento ;
5 • Romper os CP’ conforme
idades desejadas.
6,5
m (kg)
GRÁFICO DE DOSAGEM Fcj (MPa)
57
EXCEL OU ORIGIN
33 (procurar versão boa)
Curva
16
C (kg/m³)588 364 214 0,47 0,54 0,68 a/c
3,5
5
6,5 Linear
Curva
m (kg)
GRÁFICO DE DOSAGEM
Método IPT/EPUSP
• Fórmulas básicas:
1 a
Teor de argamassa: (%) .100
1 m
a/c
Relação água/materiais secos: H (%) .100
1 m
Agregados secos totais: m a p
.
- 120,0 kg 50
40
474 354
30
C(kg/m³) a/c
800 700 600 500 400 300 0.20 0.30 0.40 0.50 0.60
2
m = 16,5984 *a/c + -3,07
R2 = 0,995902
3
m = 5,45344 * a/c + 1,76
R2 = 0,999835
4
m = 21,2838 * a/c + -1,8
R2 = 0,993243
5
7 Abatimento CC = 7
Abatimento CAR >
m(kg/kg)
DEFINIÇÃO
• Correto proporcionamento dos
materiais para atender as
propriedades do:
Concreto Fresco
Concreto Endurecido
CUSTO
Ao menor custo possível
NBR 6118
Requisitos de qualidade da
estrutura:
• CAPACIDADE RESISTENTE
• DESEMPENHO EM SERVIÇO
• DURABILIDADE
PROJETO DEVE PREVER REQUISITOS
DA NBR 12655:2022
Classes de agressividade
NBR 12655:2022 - Classe de
agressividade e qualidade do concreto
NBR 12655:2022 - Classe de
agressividade e qualidade do concreto
Concreto Laje 25 30 40 50
Protendido Viga/Pilar 30 35 45 55
NBR 6118:2014
Item 7.4.7.4 – quando houver um controle adequado de qualidade e limites rígidos de tolerância da variabilidade
das medidas durante a execução, pode ser adotado ∆c = 5 mm (tolerância de execução para o projeto), mas a
exigência de controle rigoroso deve ser explícita nos desenhos do projeto. Permite-se, então, a redução dos
cobrimentos nominais prescritos na tabela (acima) em 5 mm.
Item 7.4.7.6 – Para concretos com classe de resistência superior ao mínimo exigido, os cobrimentos podem ser
reduzidos em até 5 mm.
DURABILIDADE
NBR 15575:2021
MANUAL DE USO,
OPERAÇÃO E
MANUTENÇÃO
VIDA ÚTIL
NBR 6118 e NBR 15575
Características do concreto
RESISTÊNCIA DE DOSAGEM
• Cálculo do fcj:
• Desvio-padrão conhecido
– Concreto produzido nas mesmas condições
– Sd é fixado com no mínimo 20 resultados
consecutivos obtidos no intervalo de 30 dias
imediatamente anterior
– Sd 2,0 MPa
• Desvio-padrão desconhecido
– Função das condições (A, B e C) de preparo
NBR 12655
Fixação do desvio-padrão (Sd)
NBR 12655
Fixação do desvio-padrão (Sd)
Condição Sd (MPa) Fcj (MPa)
A 4,0 fck + 6,6
B 5,5 fck + 9,07
7,0
C fck + 11,55
(consumo mínimo 300 kg/m3)
E no canteiro de obras????
O QUE SE QUER?
verificar
fckest fckproj
fckest
Resistência à compressão característica estimada do
concreto, correspondente ao concreto de um lote que se
supõe homogêneo.
É o valor obtido a partir de ensaios de corpo-de-prova e
aplicação de fórmulas Estatísticas conhecidas por
estimadores.
Amostragem total – todas as betonadas são amostradas:
- fck = maior resistência do exemplar analisado
- Cada betonada constitui um lote e o aceite é individual.
- Concreto é aprovado se TODOS os exemplares forem maiores que o fck de
projeto
Fckest = fc betonada
f1 f 2 f m1
fck est 2 fm
m 1
• Quando são retirados exemplares de algumas
betonadas
f1 f 2 f m1
6 ≤ n < 20 fck est 2 fm
m 1
m = metade no número de "n" exemplares
Limitação
Não se deve tomar para fckest valor menor que ψ6.f1
Quando o número de exemplares for superior ou igual a 20 (n 20), o
valor estimado da resistência característica à compressão (Fck), na
idade especificada, é dada por:
(n 20)
fckest = Ψ6*f1
ACEITAÇÃO DA ESTRUTURA
• A estrutura será aceita automaticamente quando todos os lotes
possuírem o Fckest maior que o Fckesp.
• Caso algum lote não possuir o Fckest maior que o Fckesp, deve-se:
a) fazer uma revisão no projeto estrutural
b) realizar ensaios não destrutivos;
c) realizar ensaios especiais;
d) prova de carga;
Exemplares
CP
1 2 3 4 5 6
1 27,1 23,0 27,0 29,1 30,2 29,4
2 24,3 28,5 26,2 27,6 30,7 31,9
27,0+27,1
fckest = 2 − 28,5 = 25,6 MPa
2
Tabela 7 – Valores de ψ6
Exemplo: Amostragem PARCIAL com fck especificado de 25 MPa
Exemplares
CP
1 2 3 4 5 6
1 27,1 23,0 27,0 29,1 30,2 29,4
2 24,3 28,5 26,2 27,6 30,7 31,9
27,0+27,1
fckest = 2 − 28,5 = 25,6 MPa
2
25,6 > 25 OK
Ψ6*f1 = 0,92*27,0 = 24,85 MPa
Exemplares
CP
1 2 3 4 5 6
CP 1 33,5 31,1 29,9 31,5 30,7 28,8
CP 2 32,6 29,5 33,3 34,9 34,0 30,0
CP 3 30,6 28,4 32,5 32,7 32,7 32,2
Desta forma, o lote 1 (0,86 * 33,6 = 28,89 MPa) NÃO PODE SER APROVADO, enquanto o
lote 2 (0,86 * 34,9 = 30,01 MPa) pode ser APROVADO.
“A PRÁTICA DA ENGENHARIA ESTÁ MUDANDO E É NECESSÁRIO
ACOMPANHAR A EVOLUÇÃO DO SETOR PARA GARANTIR UM
MELHOR DESEMPENHO DAS ESTRUTURAS DE CONCRETO”
