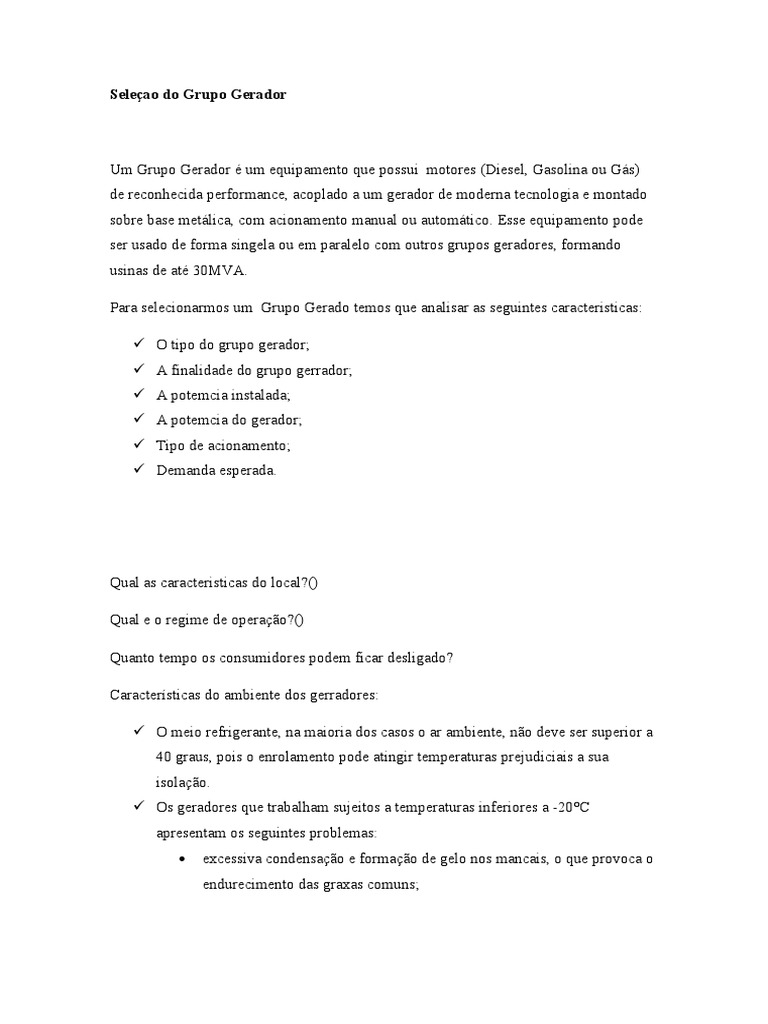

Seleçao do Grupo Gerador

Um Grupo Gerador é um equipamento que possui motores (Diesel, Gasolina ou Gás)

de reconhecida performance, acoplado a um gerador de moderna tecnologia e montado
sobre base metálica, com acionamento manual ou automático. Esse equipamento pode
ser usado de forma singela ou em paralelo com outros grupos geradores, formando
usinas de até 30MVA.

Para selecionarmos um Grupo Gerado temos que analisar as seguintes caracteristicas:

 O tipo do grupo gerador;

 A finalidade do grupo gerrador;
 A potemcia instalada;
 A potemcia do gerador;
 Tipo de acionamento;
 Demanda esperada.

Qual as caracteristicas do local?()

Qual e o regime de operação?()

Quanto tempo os consumidores podem ficar desligado?

Características do ambiente dos gerradores:

 O meio refrigerante, na maioria dos casos o ar ambiente, não deve ser superior a
40 graus, pois o enrolamento pode atingir temperaturas prejudiciais a sua
isolação.
 Os geradores que trabalham sujeitos a temperaturas inferiores a -20°C
apresentam os seguintes problemas:
 excessiva condensação e formação de gelo nos mancais, o que provoca o
endurecimento das graxas comuns;
  Ambientes agressivos como estaleiro, instalações portuárias, indústria química e
petroquímica, necessitam de características especiais de acordo com as
exigências estabelecidas pelas normas do setor.

O sistema de ventilação dos geradores pode ser:

 Aberto: quando o ar circula no interior do gerador e contato direto com as partes

aquecidas que devem ser resfriadas. Neste sistema o gerador apresenta uma
proteção IP21 ou IP23 e possui um ventilador interno acoplado ao eixo, este por
sua vez, aspira o ar ambiente e ao passar pelas partes aquecidas é devolvido
quente ao meio ambiente.

 Fechado: quando não há troca de meio refrigerante com o interior e o exterior

da carcaça. A transferência de calor é toda feita na superfície externa do gerador.
Podendo ser refrigerado através de trocador de calor ar-ar ou ar-água.

A potência útil fornecida pelo gerador é menor que a potência acionante, isto é, o
rendimento do gerador é sempre inferior a 100%.

A diferença entre as duas potências representa as perdas, que são transformadas em

calor, as quais aquecem o enrolamento e deve ser dissipada para fora do gerador. O
material isolante é afetado por vários fatores, como umidade, vibração, ambientes
corrosivos e outros, porém o mais importante é, sem dúvida, a temperatura de trabalho
desse material. Um aumento de 8 a 10°C na temperatura de isolação reduz a sua vida
útil pela metade.

A isolação deve ter uma temperatura de trabalho bem abaixo da temperatura de queima
do material que a compõe, um excesso nessa temperatura, aumenta o envelhecimento
gradual e ressecamento desse material, contribuindo para perda do seu poder isolante.

A experiência mostra que a isolação tem uma duração ilimitada, se a sua temperatura
for mantida abaixo de um certo limite. Esse limite depende do tipo de material
empregado. Para fins de normalização, os materiais isolantes e os sistemas de
isolamento, são agrupados em classe de isolamento, cada qual definida pelo respectivo
limite de temperatura.

Proteção do gerador

 Geradores com regulagem de tensão independente da frequência, acionados

com rotações abaixo de 90% de sua rotação nominal, durante um período
prolongado, devem ser desligado;
 Se o gerador estiver alimentando uma rede, e ocorrer um curto-circuito na
mesma, e após o curto, se a tensão da rede cair para 50% da nominal, o gerador
deve ser imediatamente desacoplado da rede.

Operação em paralelo de geradores Durante um ciclo de operação de um gerador, ele

pode ser exigido, ora em sua potência nominal e ora em valores menores que o nominal.
Quando o gerador está sendo pouco exigido, o seu rendimento e o da máquina acionante
caem. Por esse motivo, entre outros, podemos optar pela operação em paralelo dos
geradores.

Para essa operação devemos observar:

 A tensão do gerador seja igual a tensão da rede;

 O ângulo de fase da tensão gerada pelo gerador deve corresponder a da rede;
 As frequências dos sistemas devem ser praticamente iguais;
 A ordem da sequência de fases nos pontos a ligar deve ser a mesma.

Operando em paralelo os geradores devem dividir a carga esta divisão é

determinada pelas características do regulador de velocidade da máquina primária.

Acionamento de um grupo gerador.

Um gerador pode ser acionado por um motor, por uma turbina hidráulica
(hidrogeradores), por uma turbina a gás ou a vapor (turbogerador) ou por força eólica,
entre outros, produzindo uma corrente alternada (AC) ou corrente contínua (CC).

O Grupo Motor Gerador, em particular, é acionado por um motor de combustão

movido a diesel, gasolina ou gás.
Localizaçao do Grupo Gerador

A instalaçao do grupo gerador, uma das primeiras decisois no projecto deve ser
determinar se o grupo gerador ficara localizado dentro ou fora do edificio, em um
abrigo ou uma carenagem.

Vereficar que, o custo total e a facilidade de instalaçao do sistema de energia electrica

dependem do aranjo e da localizaçao fisica de todos os elementos do sistrema, Estes
ementos devem ser considerados tanto para a localizaçao interna quanto externa.

Escolha do calibre do Grupo Gerador em funçao da demanda esperada

Para escolha do calibre do Grupo Gerador há que saber prmeiro fazer;

 Levantamento de cargas ;
 Dimencionar cargas;
 Obter a potemcia instaalda;
 Obter a potemcia do grupo gerador , e dar tolerancia de modo a pensar nas
instalaçois futurasb (cargas).
