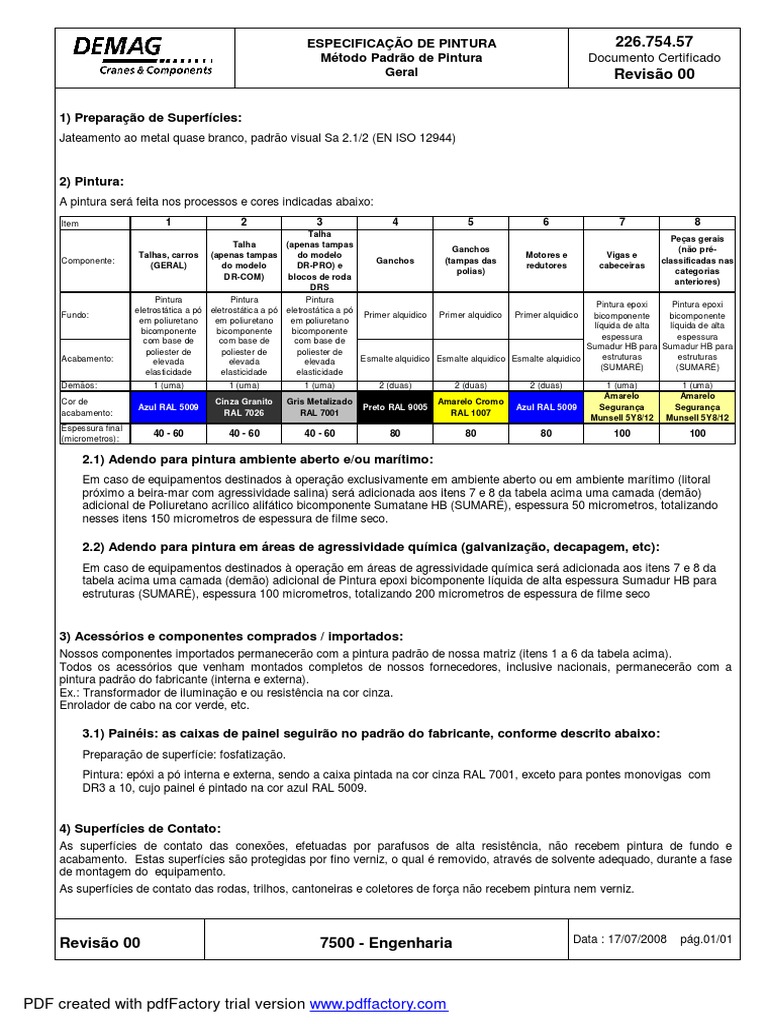

ESPECIFICAÇÃO DE PINTURA 226.754.

57
Método Padrão de Pintura Documento Certificado
Geral Revisão 00

1) Preparação de Superfícies:
Jateamento ao metal quase branco, padrão visual Sa 2.1/2 (EN ISO 12944)

2) Pintura:
A pintura será feita nos processos e cores indicadas abaixo:
Item 1 2 3 4 5 6 7 8
Talha
Peças gerais
Talha (apenas tampas
Ganchos (não pré-
Talhas, carros (apenas tampas do modelo Motores e Vigas e
Componente: Ganchos (tampas das classificadas nas
(GERAL) do modelo DR-PRO) e redutores cabeceiras
polias) categorias
DR-COM) blocos de roda
anteriores)
DRS
Pintura Pintura Pintura
Pintura epoxi Pintura epoxi
eletros tática a pó eletrostátic a a pó eletrostática a pó
Fundo: Primer alquidico Primer alquidico Primer alquidico bicomponente bicomponente
em poliuretano em poliuretano em poliuretano
líquida de alta líquida de alta
bicomponente bicomponente bicomponente
espessura espessura
com base de com base de com base de
Sumadur HB para Sumadur HB para
poliester de poliester de poliester de
Acabamento: Esmalte alquidico Esmalte alquidico Esmalte alquidico estruturas estruturas
elevada elevada elevada
(SUMARÉ) (SUMARÉ)
elas ticidade elasticidade elasticidade
Demãos: 1 (uma) 1 (uma) 1 (uma) 2 (duas) 2 (duas) 2 (duas) 1 (uma) 1 (uma)
Amarelo Amarelo
Cor de Cinza Granito Gris Metalizado Amarelo Cromo
Azul RAL 5009 Preto RAL 9005 Azul RAL 5009 Segurança Segurança
acabamento: RAL 7026 RAL 7001 RAL 1007
Munsell 5Y8/12 Munsell 5Y8/12
Espessura final
40 - 60 40 - 60 40 - 60 80 80 80 100 100
(micrometros):

2.1) Adendo para pintura ambiente aberto e/ou marítimo:

Em caso de equipamentos destinados à operação exclusivamente em ambiente aberto ou em ambiente marítimo (litoral
próximo a beira-mar com agressividade salina) será adicionada aos itens 7 e 8 da tabela acima uma camada (demão)
adicional de Poliuretano acrílico alifático bicomponente Sumatane HB (SUMARÉ), espessura 50 micrometros, totalizando
nesses itens 150 micrometros de espessura de filme seco.

2.2) Adendo para pintura em áreas de agressividade química (galvanização, decapagem, etc):
Em caso de equipamentos destinados à operação em áreas de agressividade química será adicionada aos itens 7 e 8 da
tabela acima uma camada (demão) adicional de Pintura epoxi bicomponente líquida de alta espessura Sumadur HB para
estruturas (SUMARÉ), espessura 100 micrometros, totalizando 200 micrometros de espessura de filme seco

3) Acessórios e componentes comprados / importados:

Nossos componentes importados permanecerão com a pintura padrão de nossa matriz (itens 1 a 6 da tabela acima).
Todos os acessórios que venham montados completos de nossos fornecedores, inclusive nacionais, permanecerão com a
pintura padrão do fabricante (interna e externa).
Ex.: Transformador de iluminação e ou resistência na cor cinza.
Enrolador de cabo na cor verde, etc.

3.1) Painéis: as caixas de painel seguirão no padrão do fabricante, conforme descrito abaixo:
Preparação de superfície: fosfatização.
Pintura: epóxi a pó interna e externa, sendo a caixa pintada na cor cinza RAL 7001, exceto para pontes monovigas com
DR3 a 10, cujo painel é pintado na cor azul RAL 5009.

4) Superfícies de Contato:
As superfícies de contato das conexões, efetuadas por parafusos de alta resistência, não recebem pintura de fundo e
acabamento. Estas superfícies são protegidas por fino verniz, o qual é removido, através de solvente adequado, durante a fase
de montagem do equipamento.
As superfícies de contato das rodas, trilhos, cantoneiras e coletores de força não recebem pintura nem verniz.

Revisão 00 7500 - Engenharia Data : 17/07/2008 pág.01/01
